Institutet för Solenergikvalitet

Besiktningsrapport

6.5
x

Installation genom

Soolar

Datum

17 februari 2023

Ort

Tyresö, Stockholms län
Kopplingslåda
Böjradie kablage
Stress på kontakter
76% godkända24% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemESDEC: ClickFit Plåttak
VäxelriktareGrowatt: MID17-25KTL3-X
TillbehörElmaterial: Kapsling
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Kapsling

Anmärkningar

1/9
Anslutning

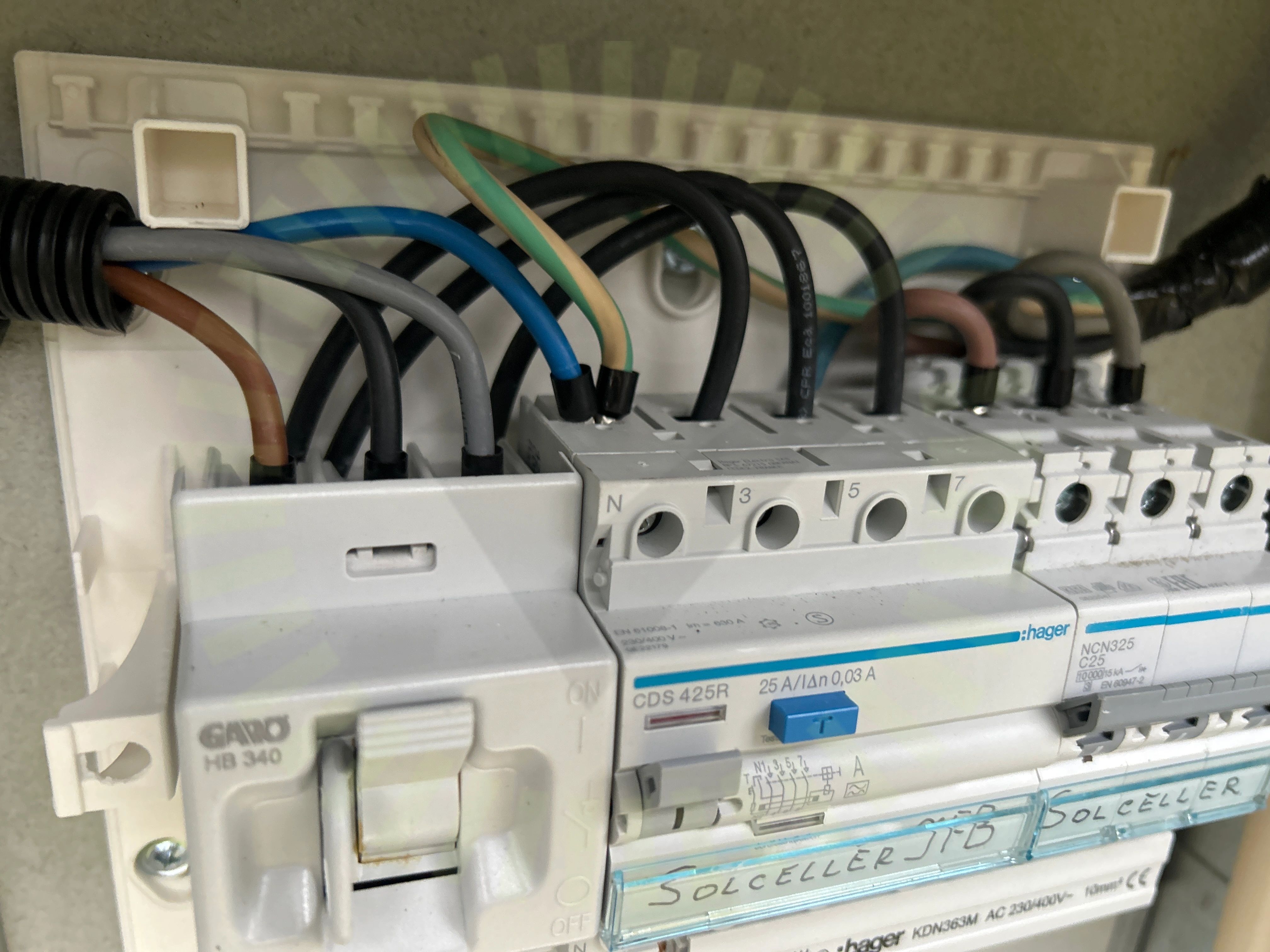

2.1 Anslutning

Inte godkänd

TN-C Anslutning-- PEN-ledare ska av mekaniska skäl ska deras ledararea vara minst 10 mm2 koppar. PEN-ledare ska vara gulgrön med blå tilläggsmärkning.

SS 436 40 00 (543.4.1 / 514.3.1)

Godkända kontrollpunkter

8/9
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, ESDEC: ClickFit Plåttak

Anmärkningar

9/19

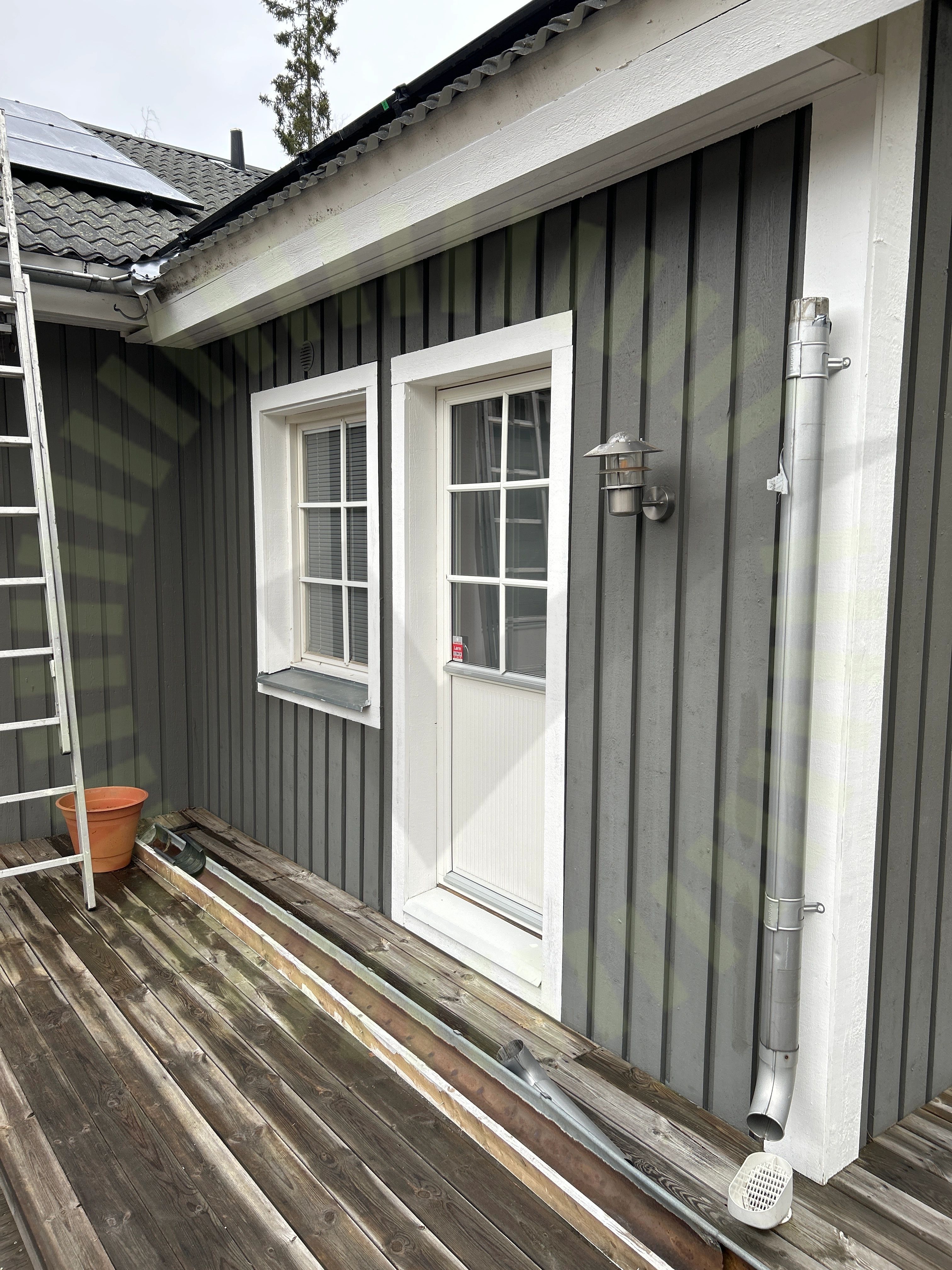

Andra skador.

3.1 Andra skador.

Rekommendation

Installatör har rivit ner hängränna.

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas

SS 436 40 00 (712.521.101 och 522.8.4)

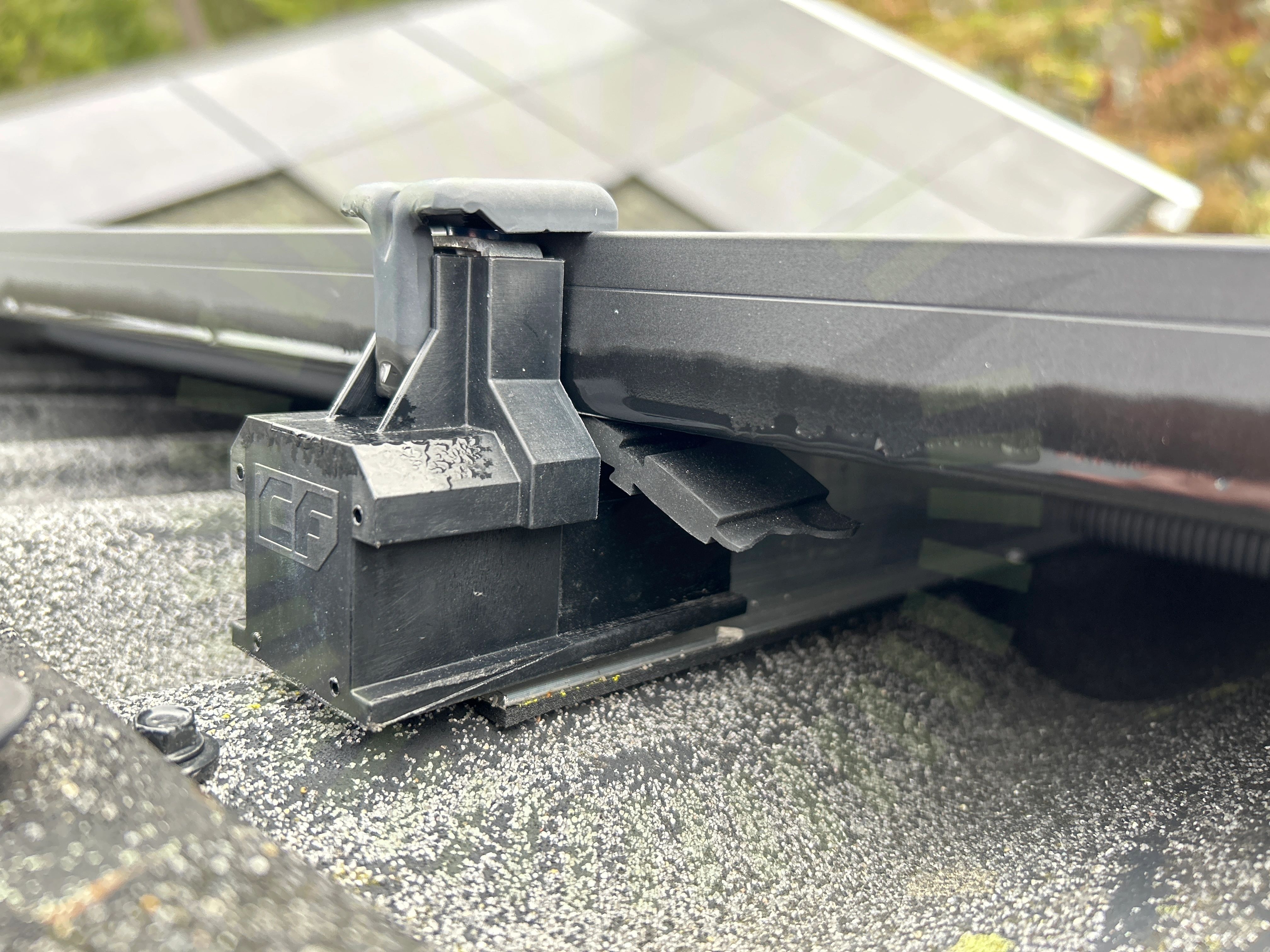

Shims

3.3 Shims

Inte godkänd

Gummimatta använd som shim.

Tillverkarens anvisningar

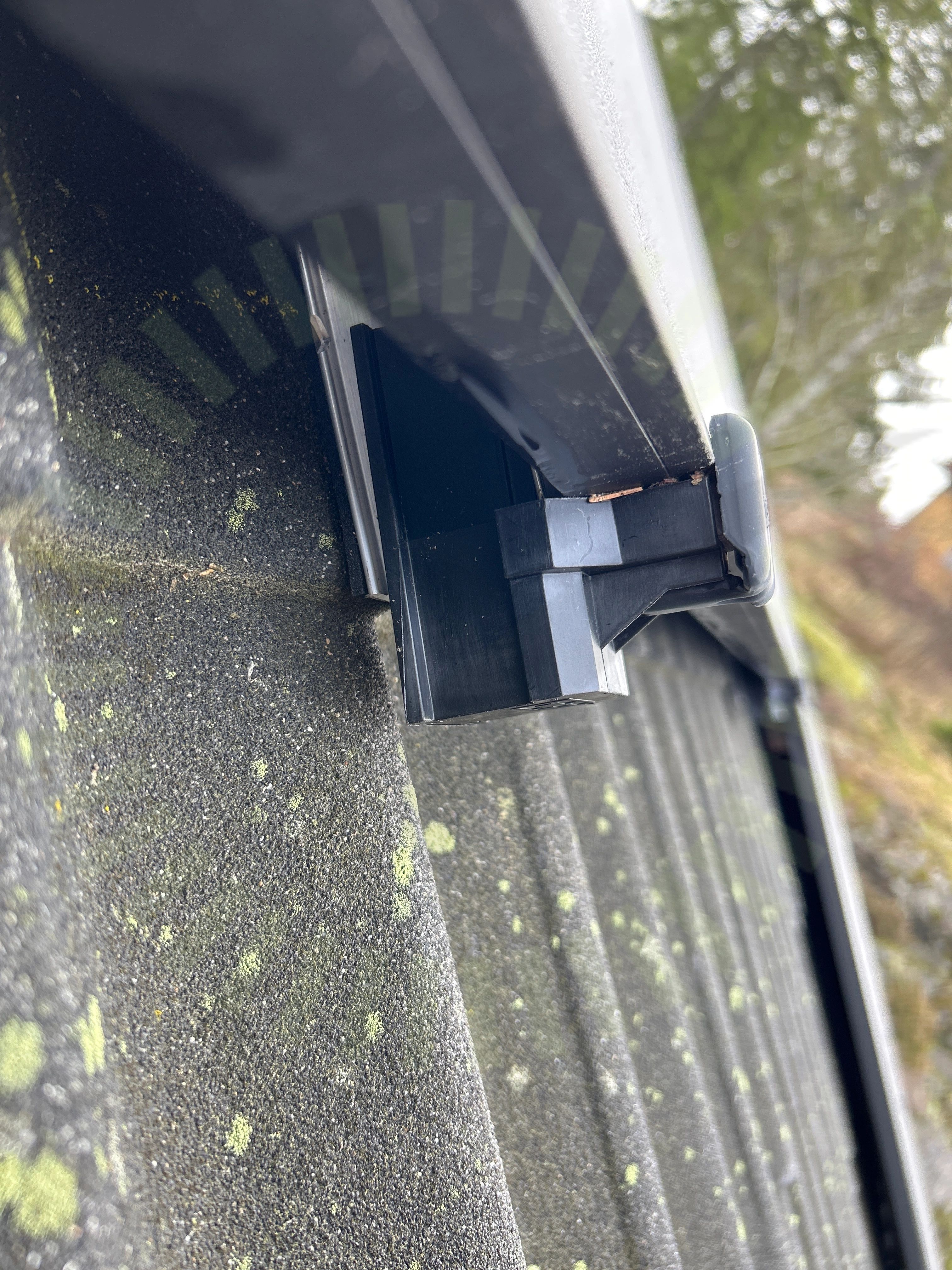

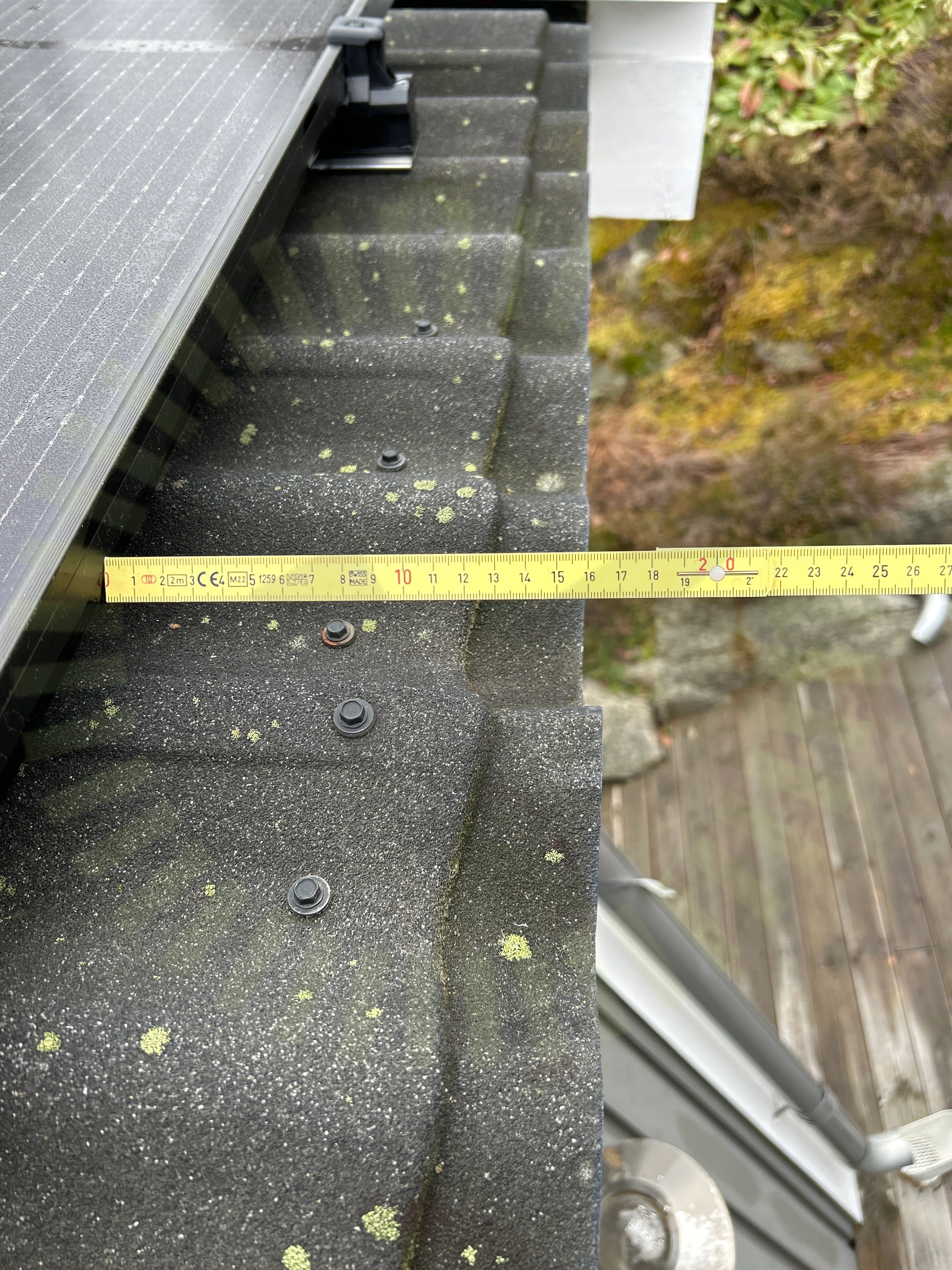

Skenor: Överhäng

3.4 Skenor: Överhäng

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav

Tillverkarens anvisningar
Skydd

3.5 Skydd

Inte godkänd

Kabel är skyddad med icke väderbeständig slang och skarvad med eltejp

3.6 Snö- och Vindlastberäkning

Inte godkänd

Dokument saknas

Tillverkarens montageanvisningar
Säkerhetsavstånd

3.7 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav

Tillverkarens anvisningar
Väderbeständigt material

3.8 Väderbeständigt material

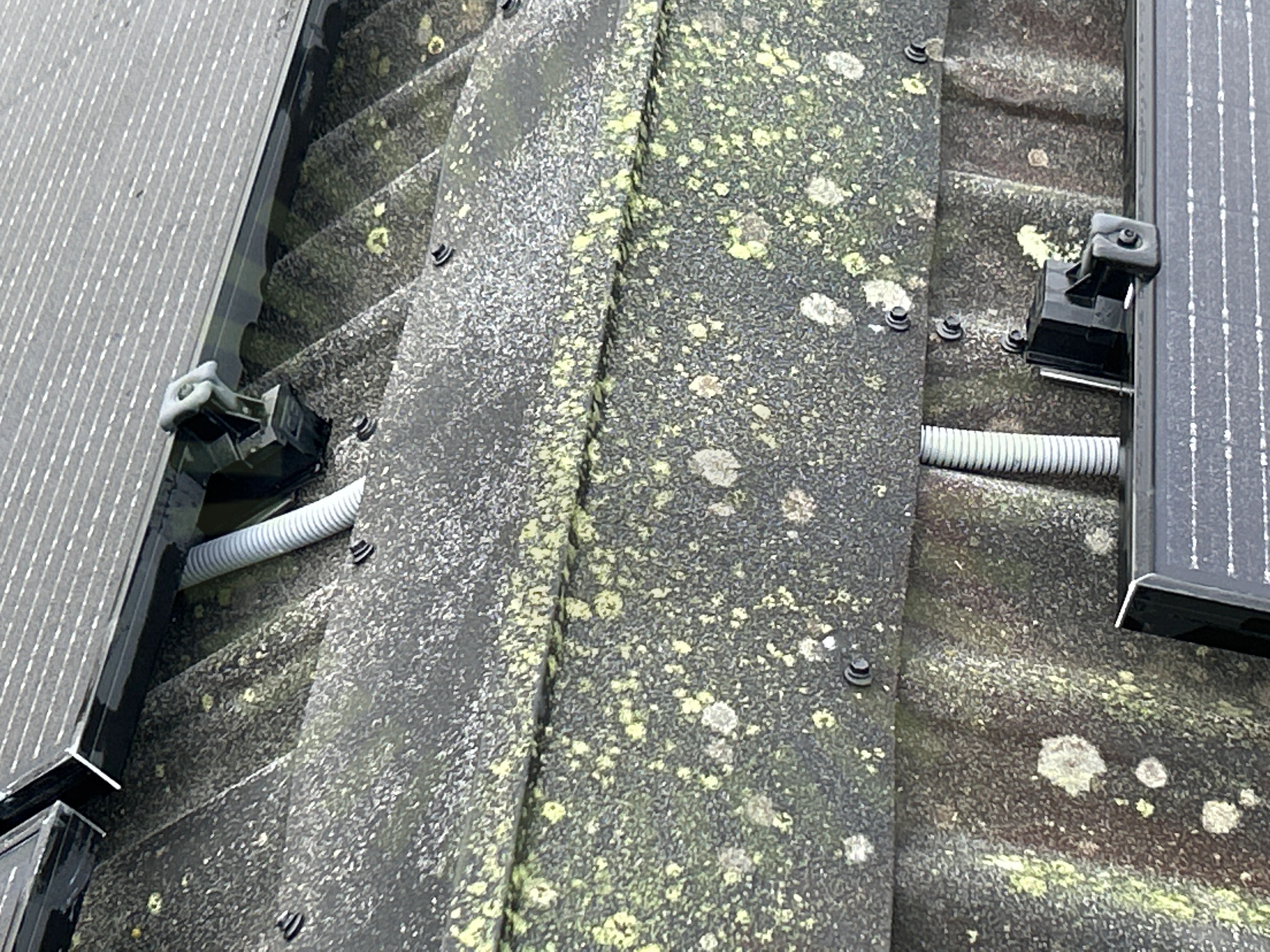

Inte godkänd

Flexslangen är inte UV-beständig

SS 436 40 00 (522.11)
Ändklämmor

3.9 Ändklämmor

Inte godkänd

Glapp mellan panel och klämma. Klämmans överlappning blir undermålig.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/19
Främmande materialMittklämmorPlacering SkenaSkadorSkarp kantSkena: InfästningSkena: PlaceringTakgenomföringTaklutningTakplåt: Tjocklek

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

4/18

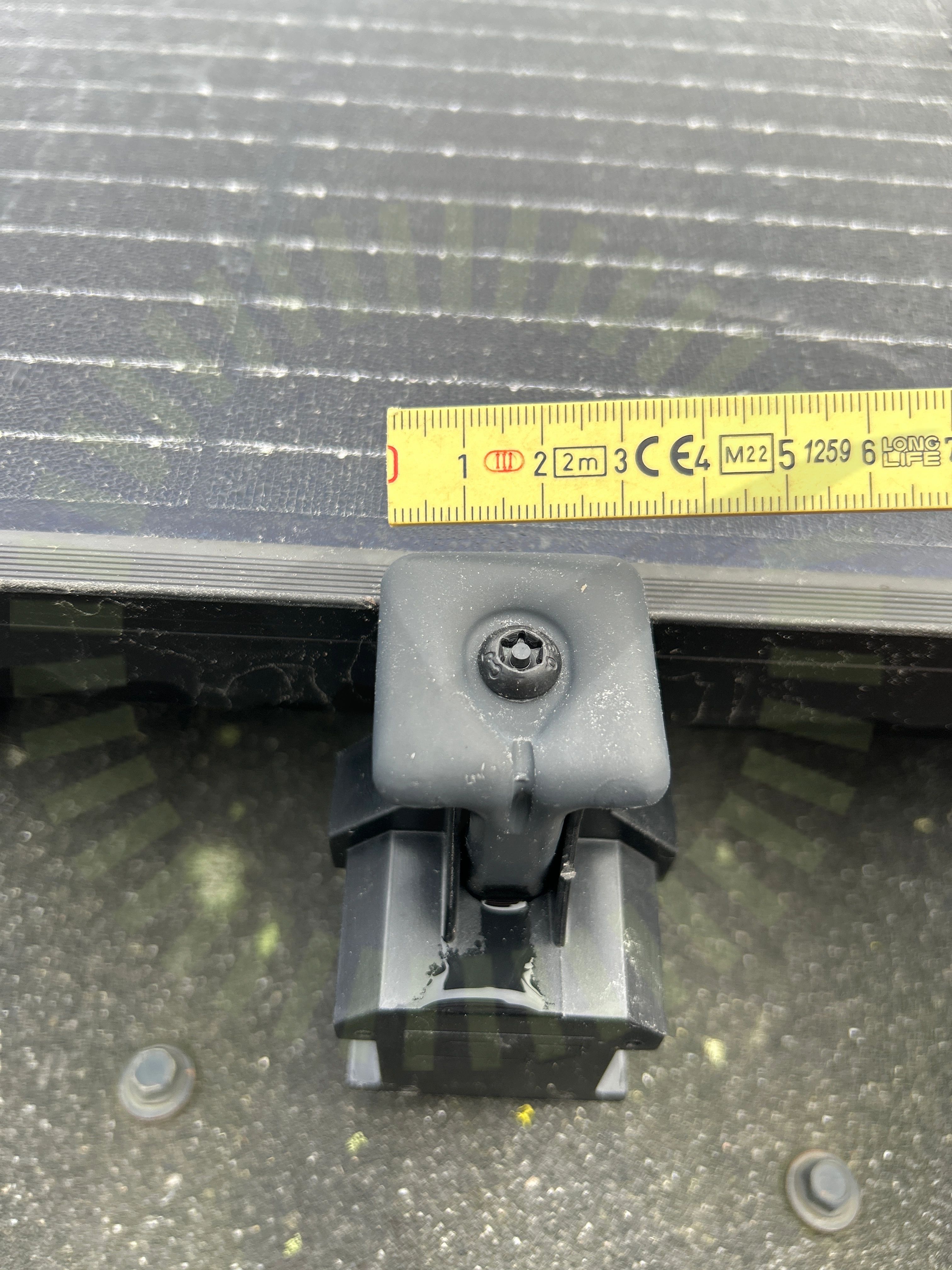

Fästenas storlek

4.1 Fästenas storlek

Inte godkänd

Fästets storlek uppfyller inte paneltillverkarens krav

Tillverkarens anvisningar

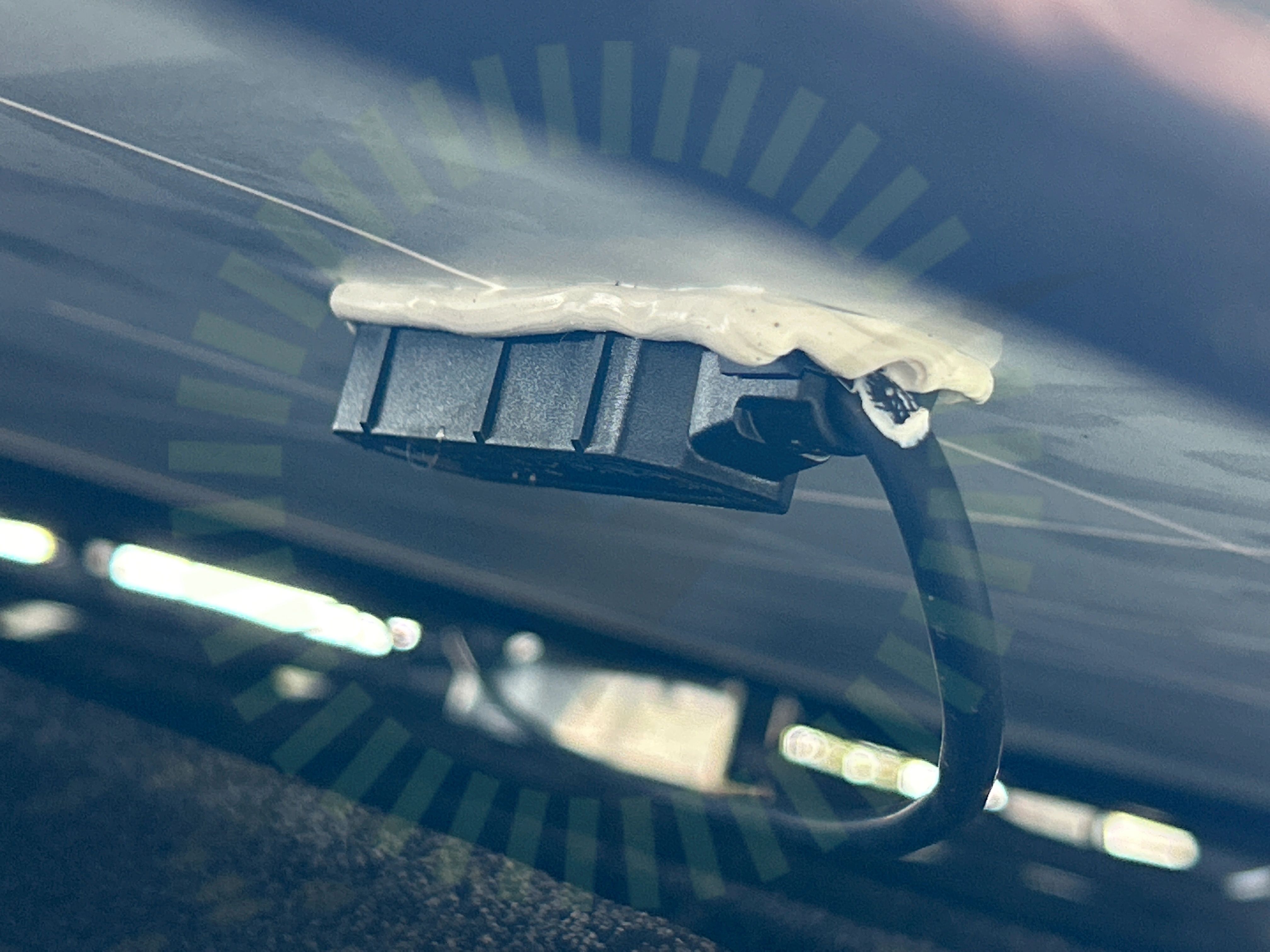

Böjradie kablage

4.2 Böjradie kablage

Inte godkänd

Skarp böj från panelens kopplingsdosa

Kopplingslåda

4.3 Kopplingslåda

Inte godkänd

Kablage utsätts för böj- och dragbelastning

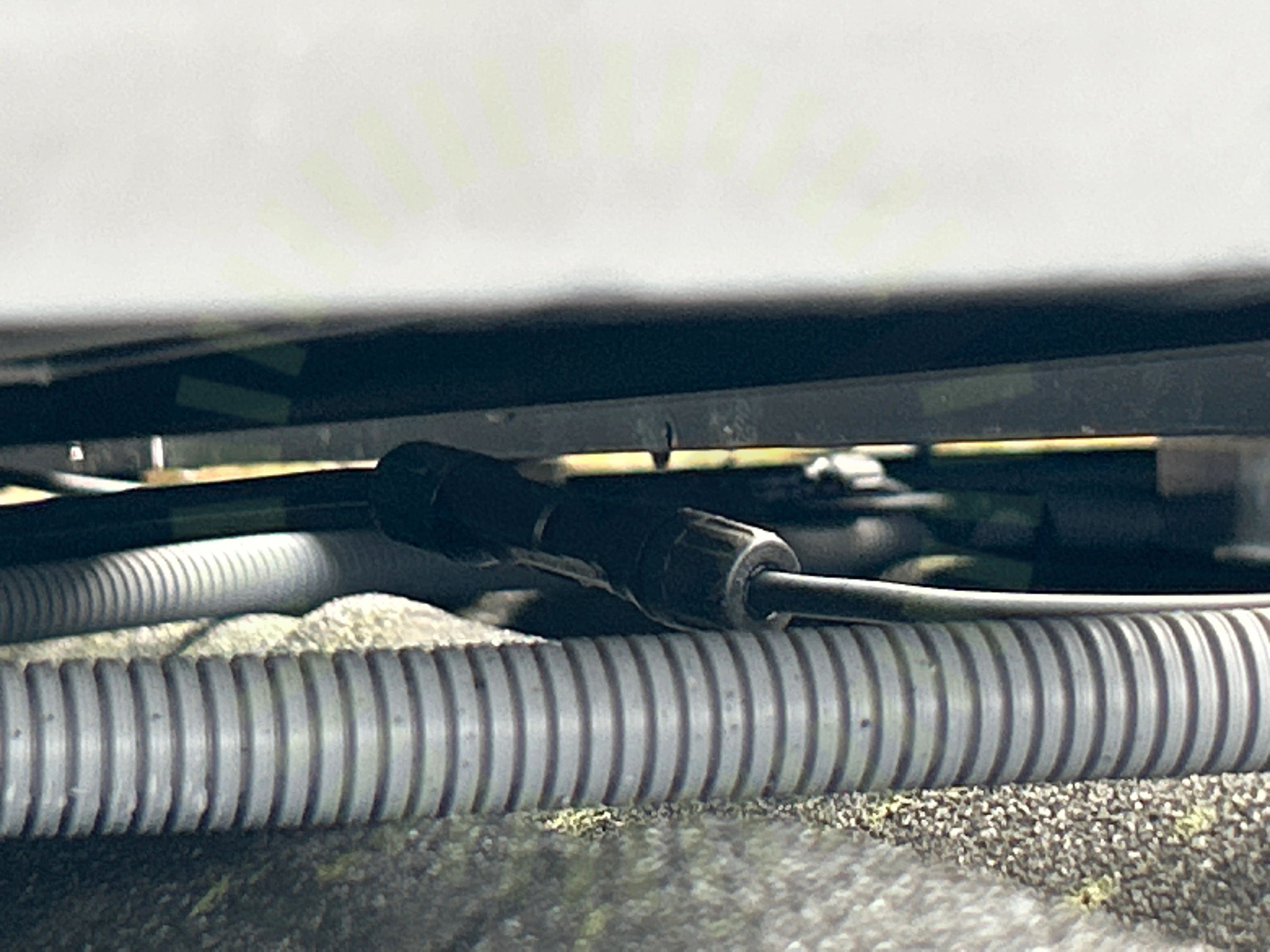

Stress på kontakter

4.4 Stress på kontakter

Inte godkänd

Hängande kontakter

Godkända kontrollpunkter

14/18
Avstånd till takDräneringshålFästenas placeringFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeKontakterMellanrum panelramPunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/25

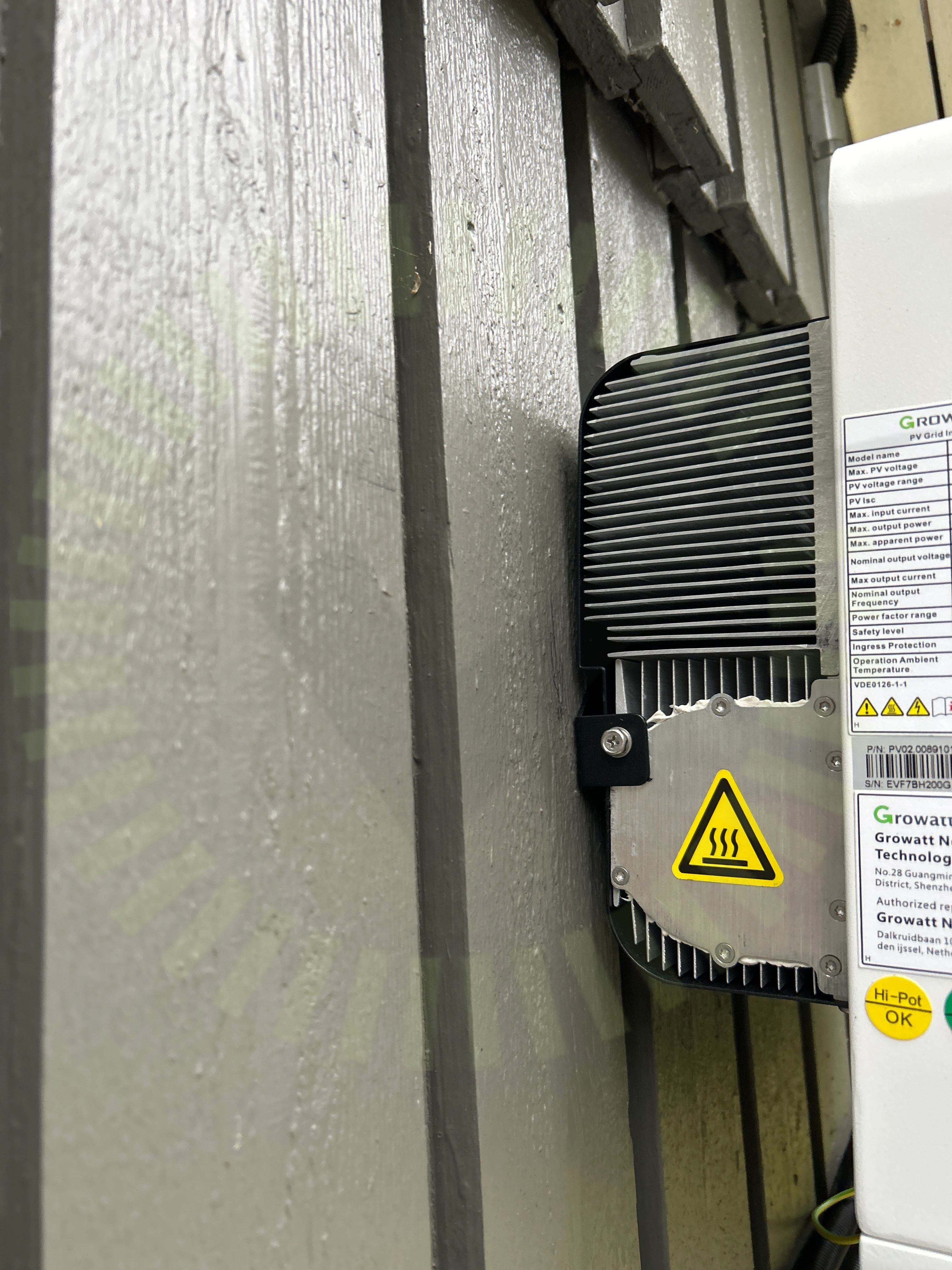

Brännbart underlag

6.1 Brännbart underlag

Inte godkänd

Växelriktaren är monterad på träfasad.

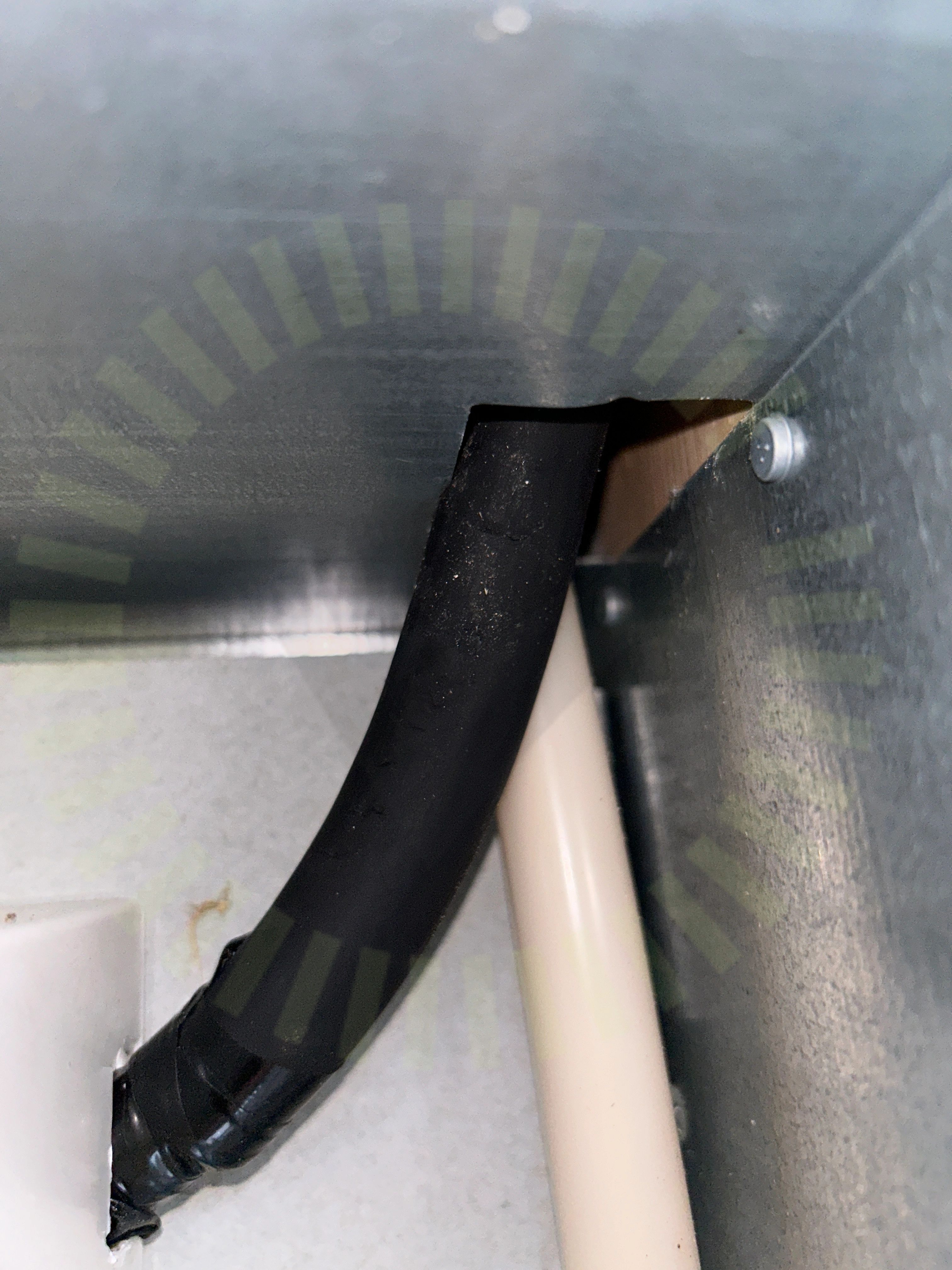

Ac kabel skarp kant

6.2 Ac kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant. Tydlig skada i höljet

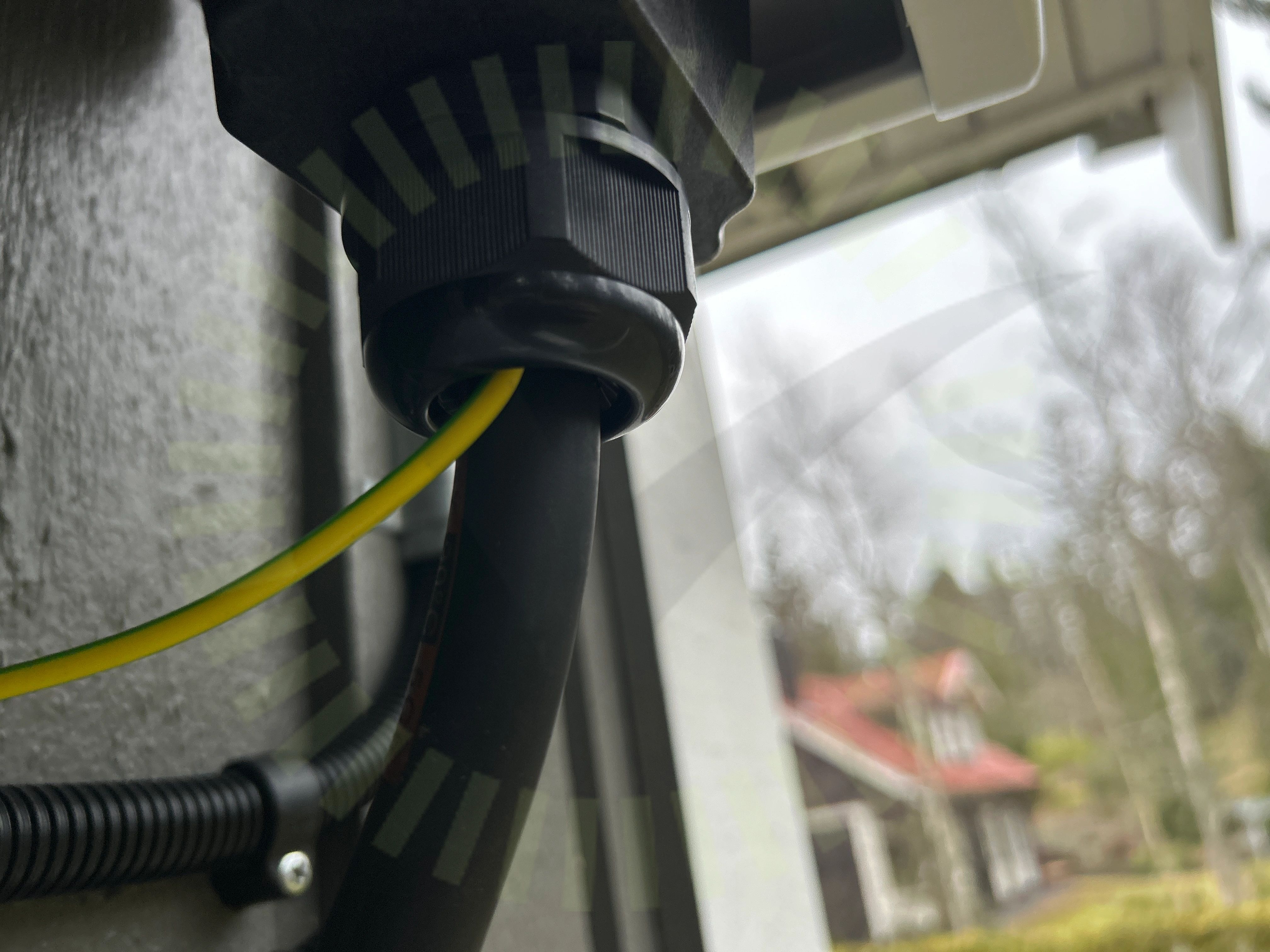

Förskruvningar

6.3 Förskruvningar

Inte godkänd

Förskruvning med insats gjord för en kabelgenomföring.

6.4 Strängschema

Inte godkänd

Strängschema visar endast vilka paneler som tillhör varje sträng, inte hur dem är kopplade.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

21/25
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningKabelMärkningMätprotokoll DCSäkringUtrymmeVinkelVäderskydd
