Besiktningsrapport

8.9

Installation genom

1KOMMA5°

Datum

21 juni 2023

Ort

Segersäng, Stockholms län

Fästens placering

Skenornas överhäng

Kopplingslåda

+ 11

89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

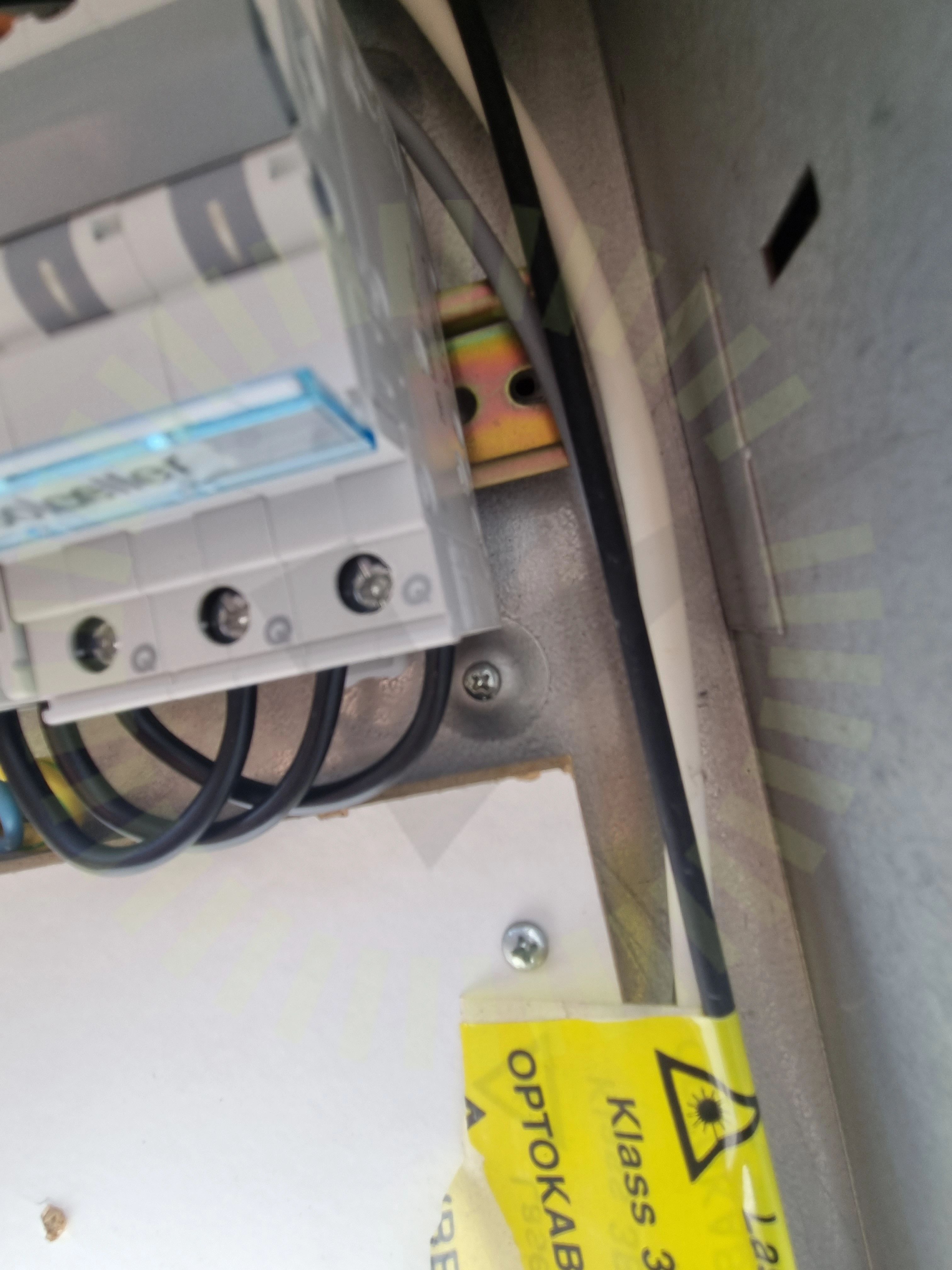

1.1 Elinstallation skena

Inte godkänd

Skenan i fasadskåp där brytare och säkringar sitter, är lös. Saknar skruv.

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Garage, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/15

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

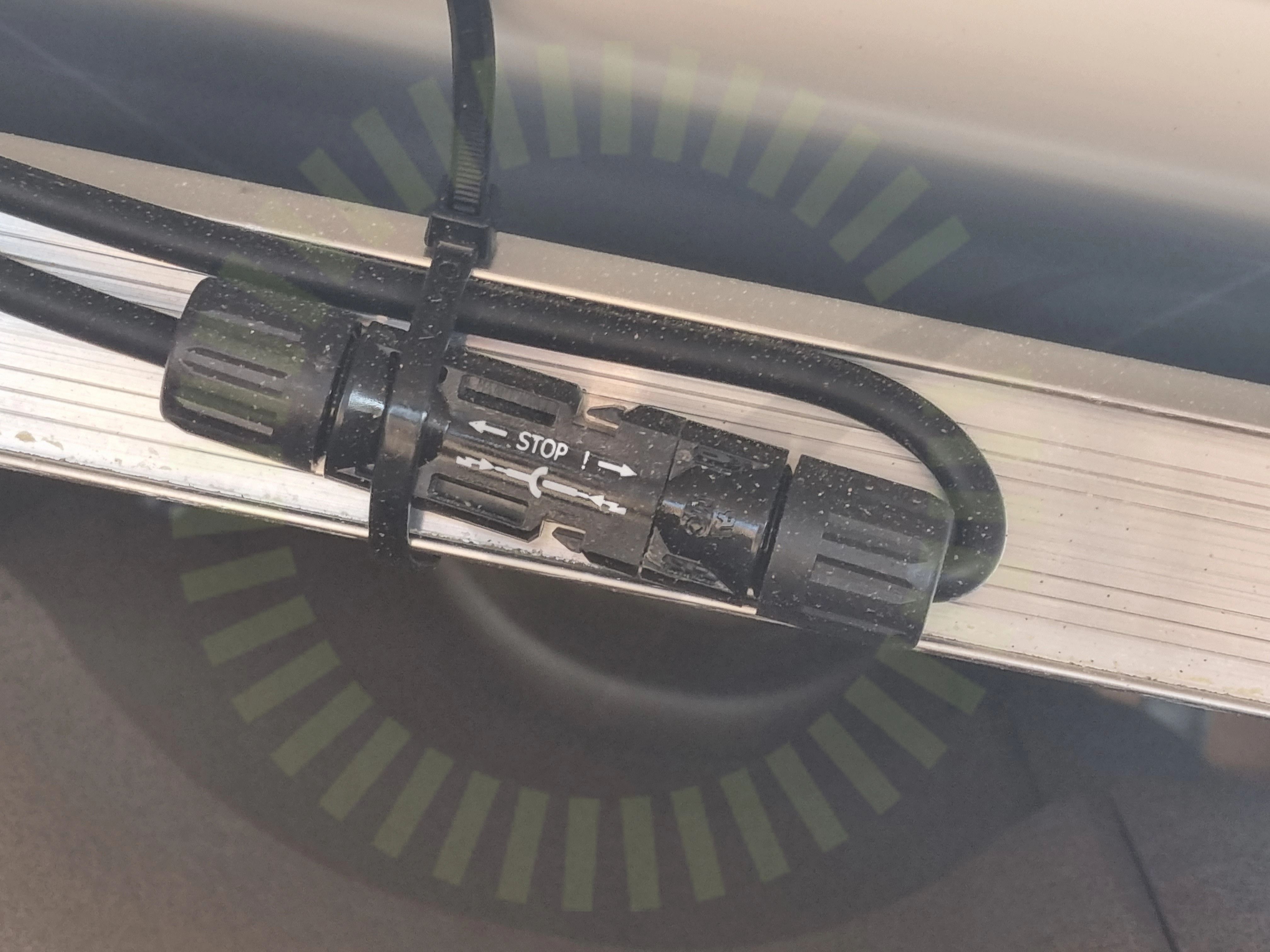

2.2 Panelkablagets böjradie

Inte godkänd

Minsta tillåtna böjradie för DMEGC panelkablar är 60 mm. skarp böj på kablage direkt ur kontakt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

2.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

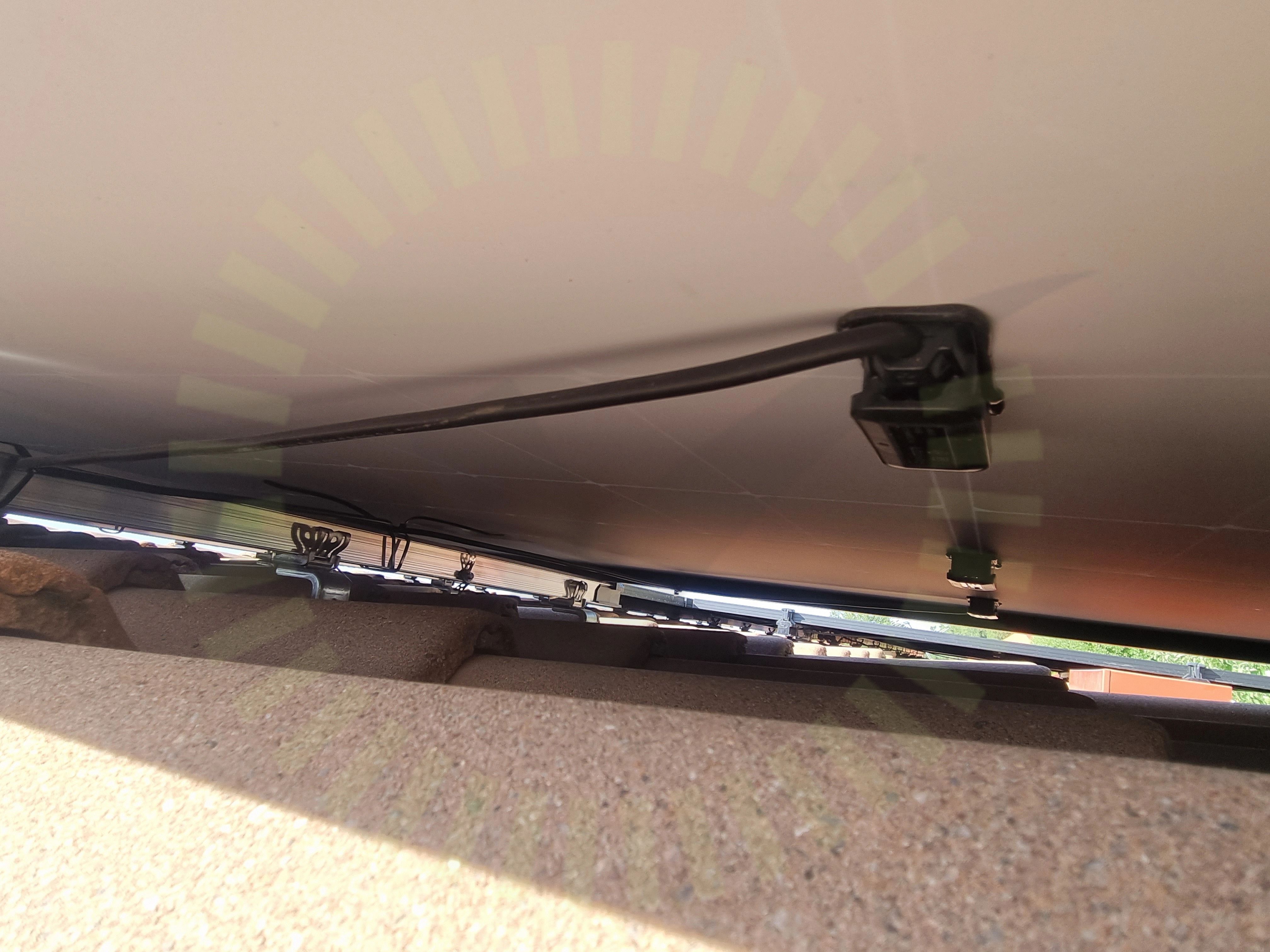

2.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Garage, ESDEC Lutande Panntak

Anmärkningar

2/27

3.1 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

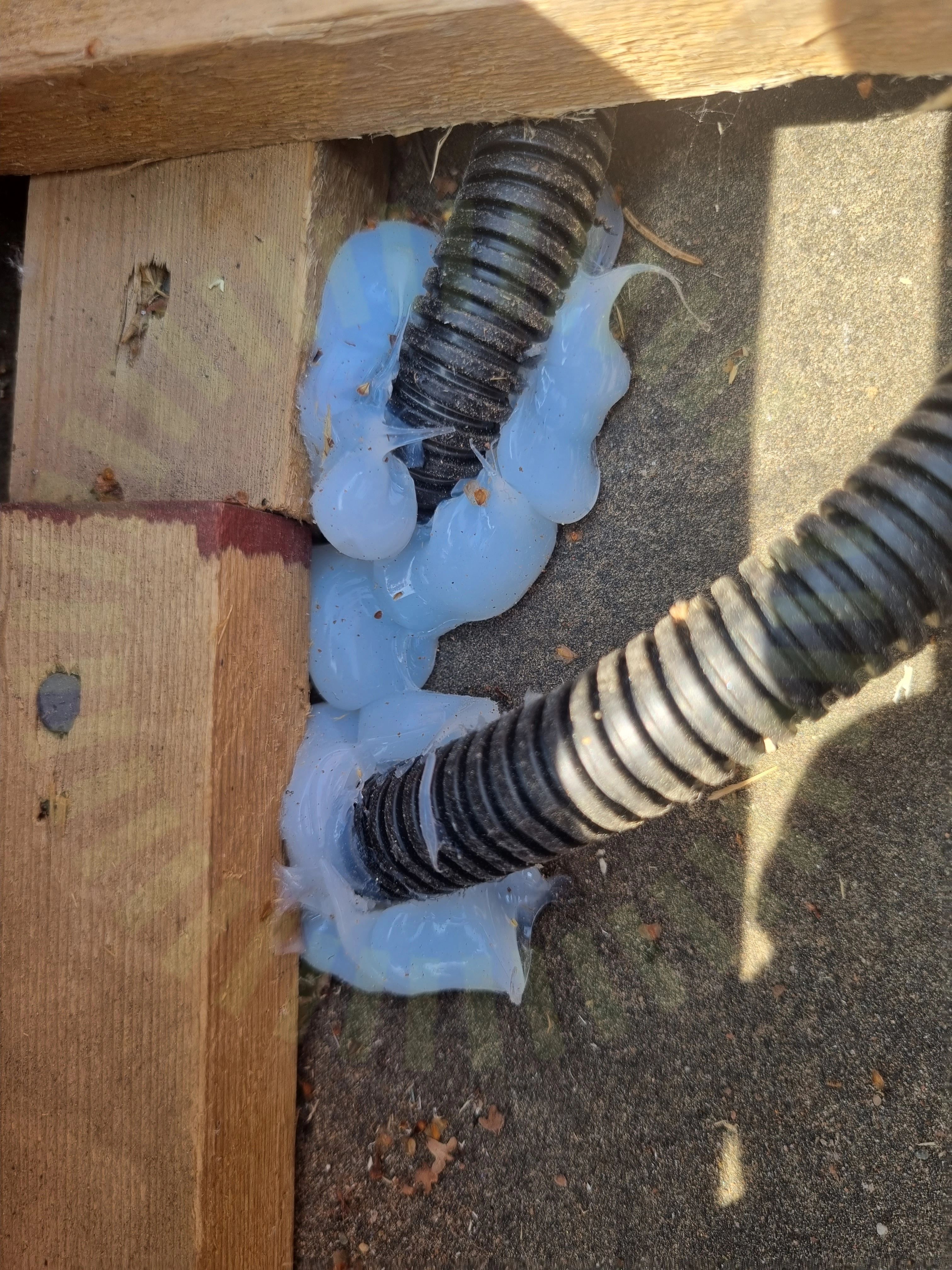

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

25/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huvudbyggnad, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15

4.1 Panelkablagets böjradie

Inte godkänd

Minsta tillåtna böjradie för DMEGC panelkablar är 60 mm. För skarp böjradie på kablage som kommer ur kontakter.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

4.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

4.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan. Med drag åt fel håll från kopplingslådans utgång.

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Huvudbyggnad, ESDEC Lutande Panntak

Anmärkningar

2/27

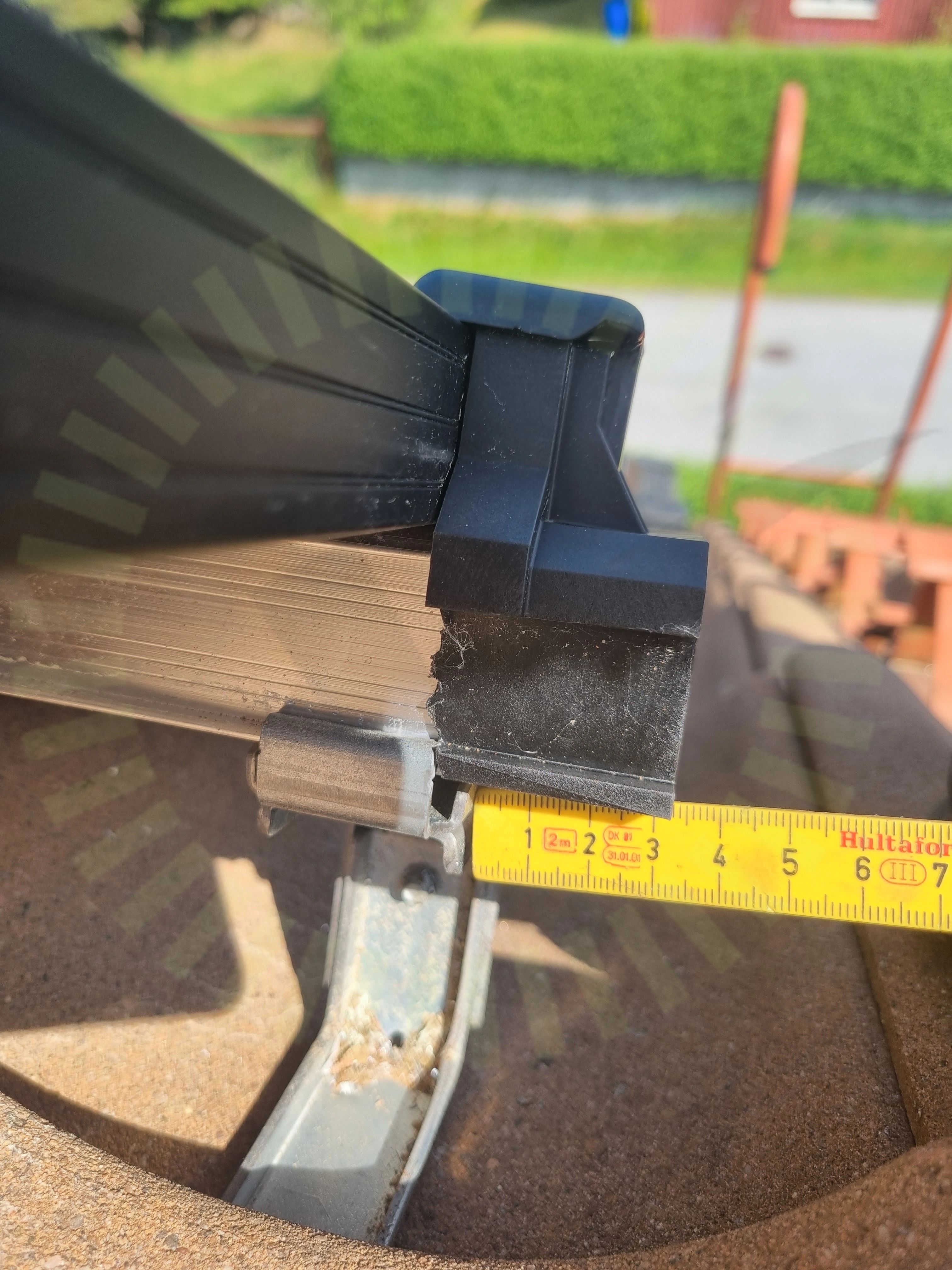

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

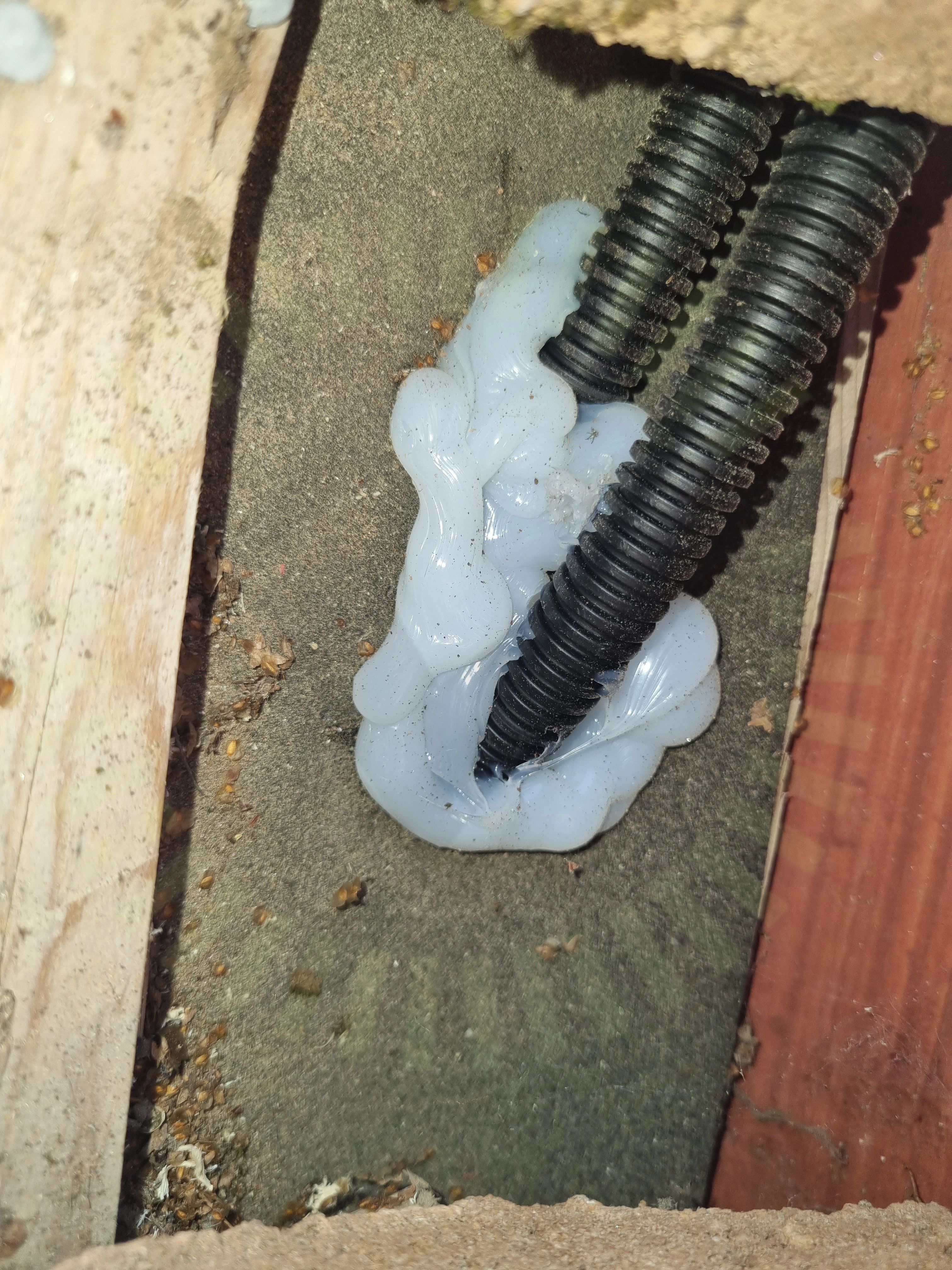

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

25/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Varselmärkning

Anmärkningar

1/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare där växelriktare är ansluten.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/34

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

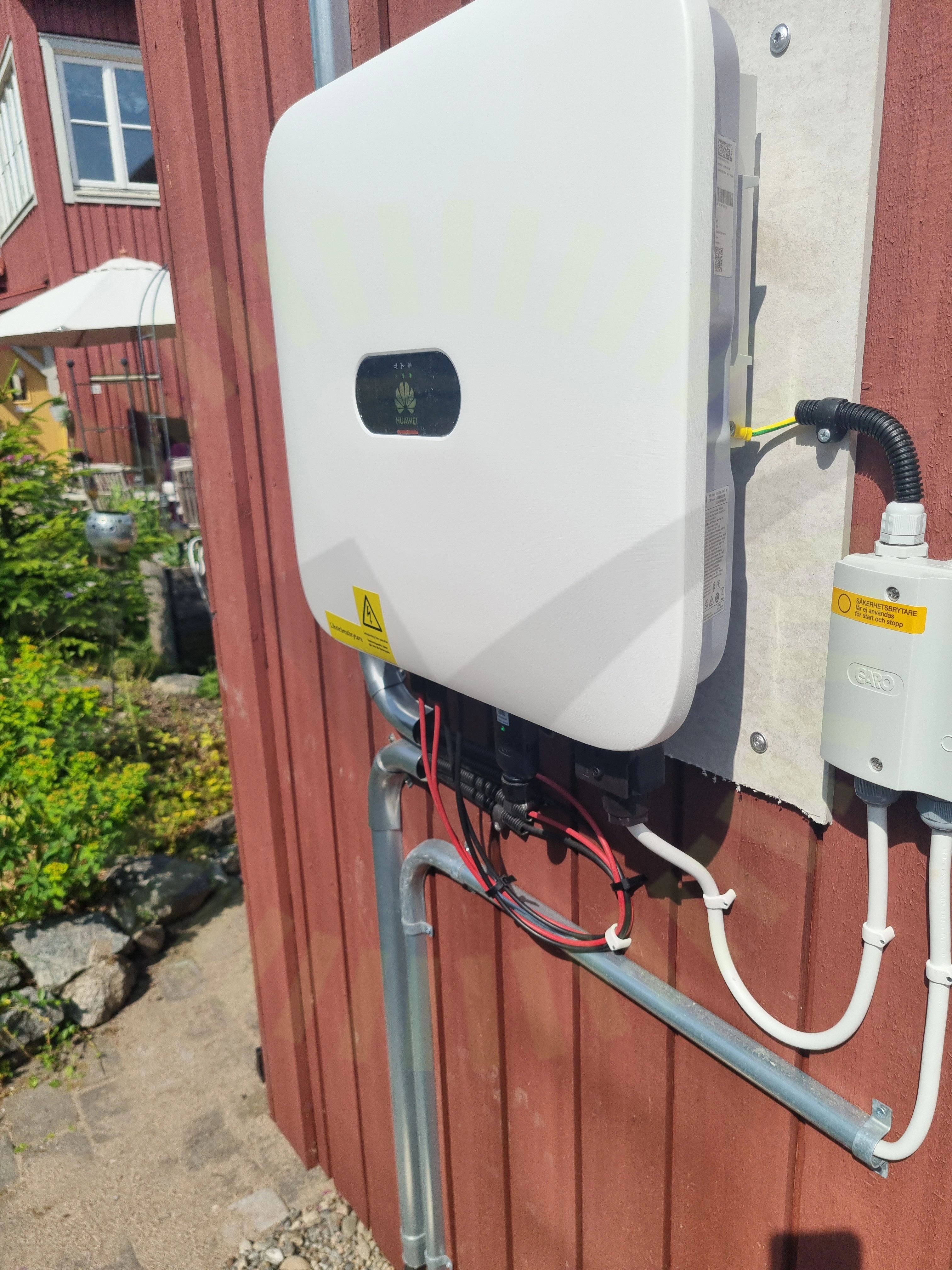

8.2 Växelriktaren placering

Inte godkänd

Växelriktaren placerad i direkt solljus under större delen av dagen.

Godkända kontrollpunkter

32/34

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
