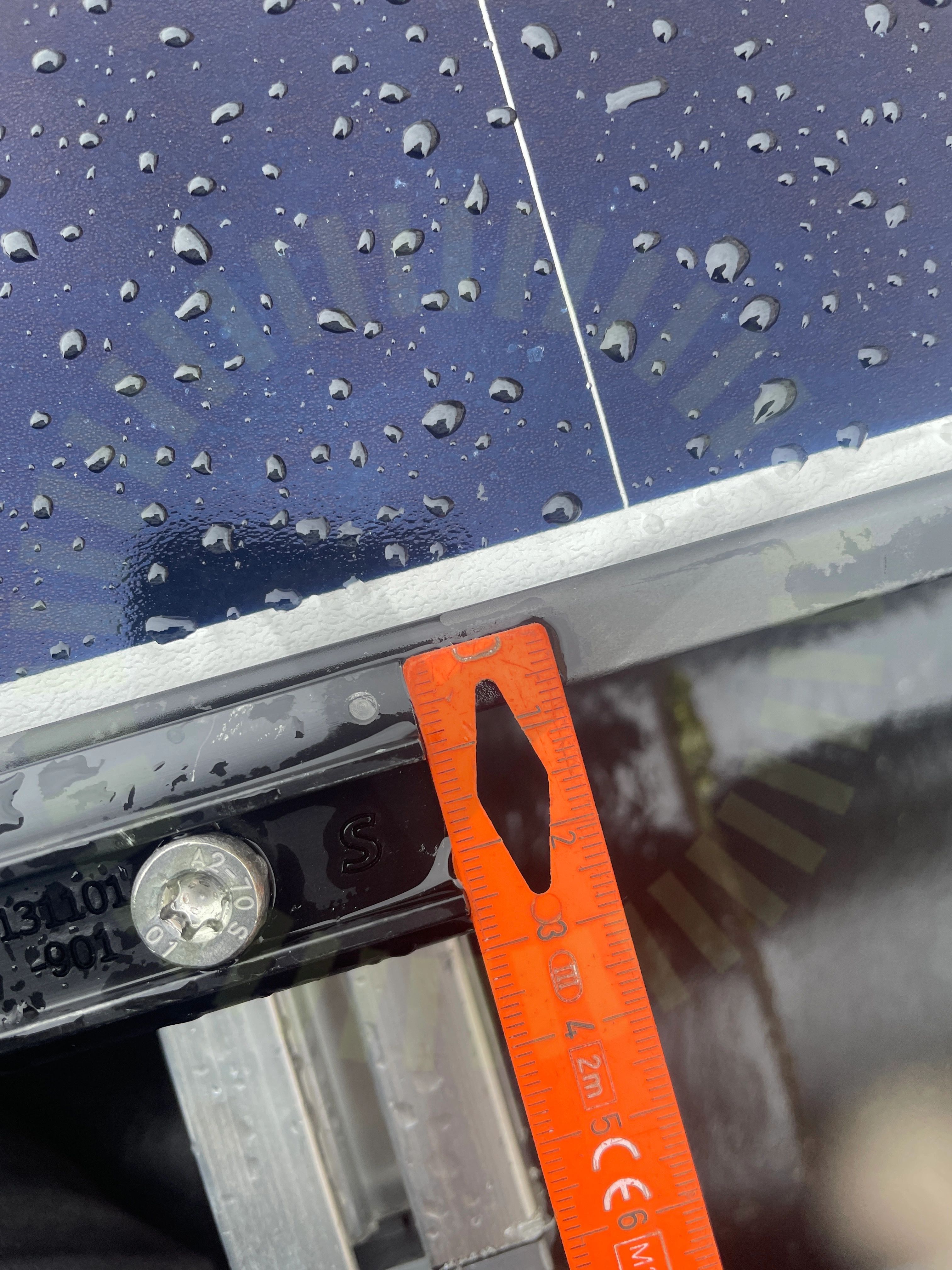

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Besiktningsrapport
9.1
Installation genom
Solkraft EMK
Datum
22 mars 2024
Ort
Strandbaden , Skåne län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HTH
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Solkraft EMK som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Longi: LR5-54HTH
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Schletter: Rapid Roof Hooks
Anmärkningar
2/23

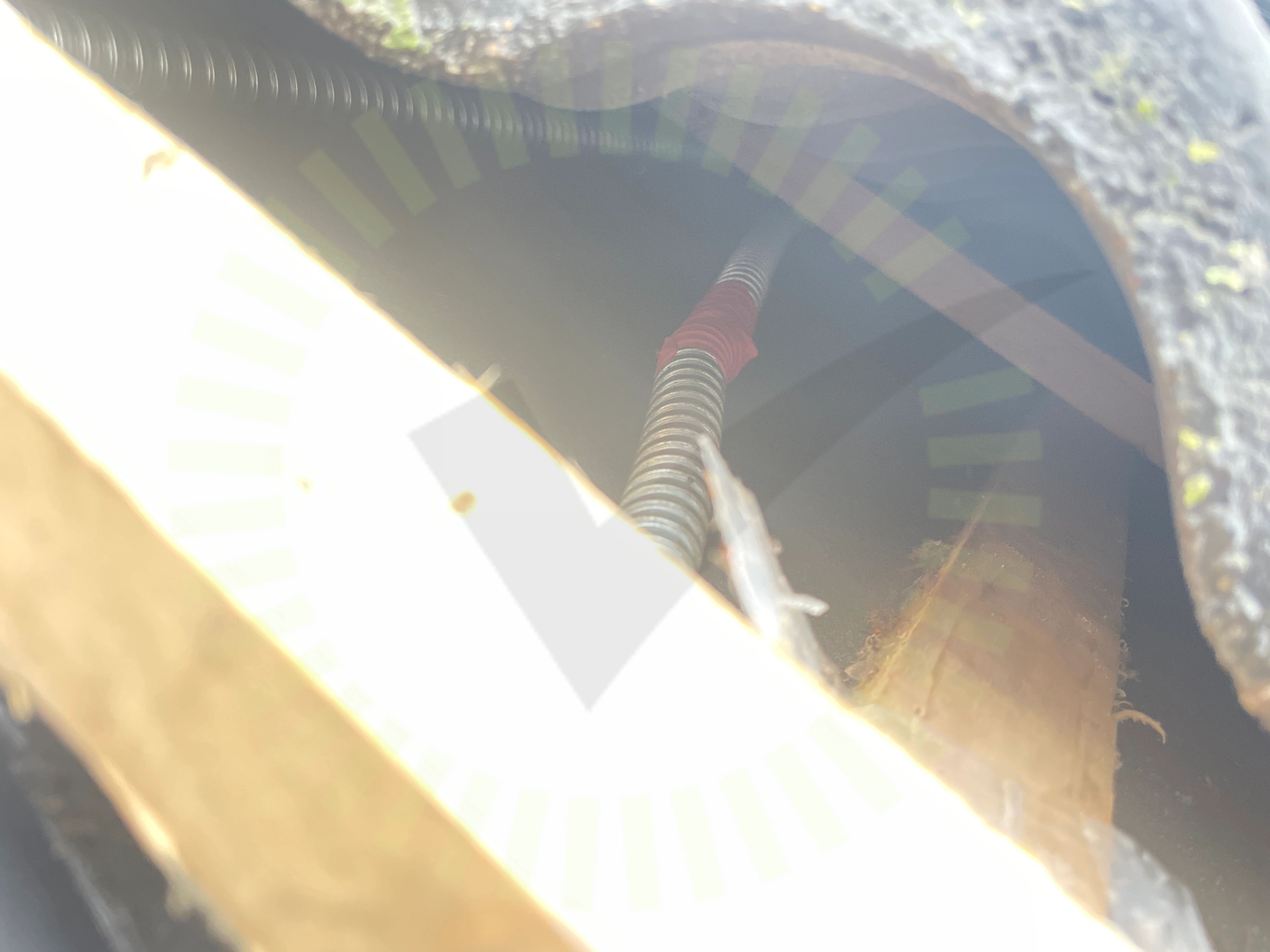

4.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält ner till växelriktare är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23Infästning utanför takstolTakstolsinfästning
SunGrow: SBR(XXX)
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT
Anmärkningar
2/406.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
6.2 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
38/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Växelriktare
Anmärkningar
2/2

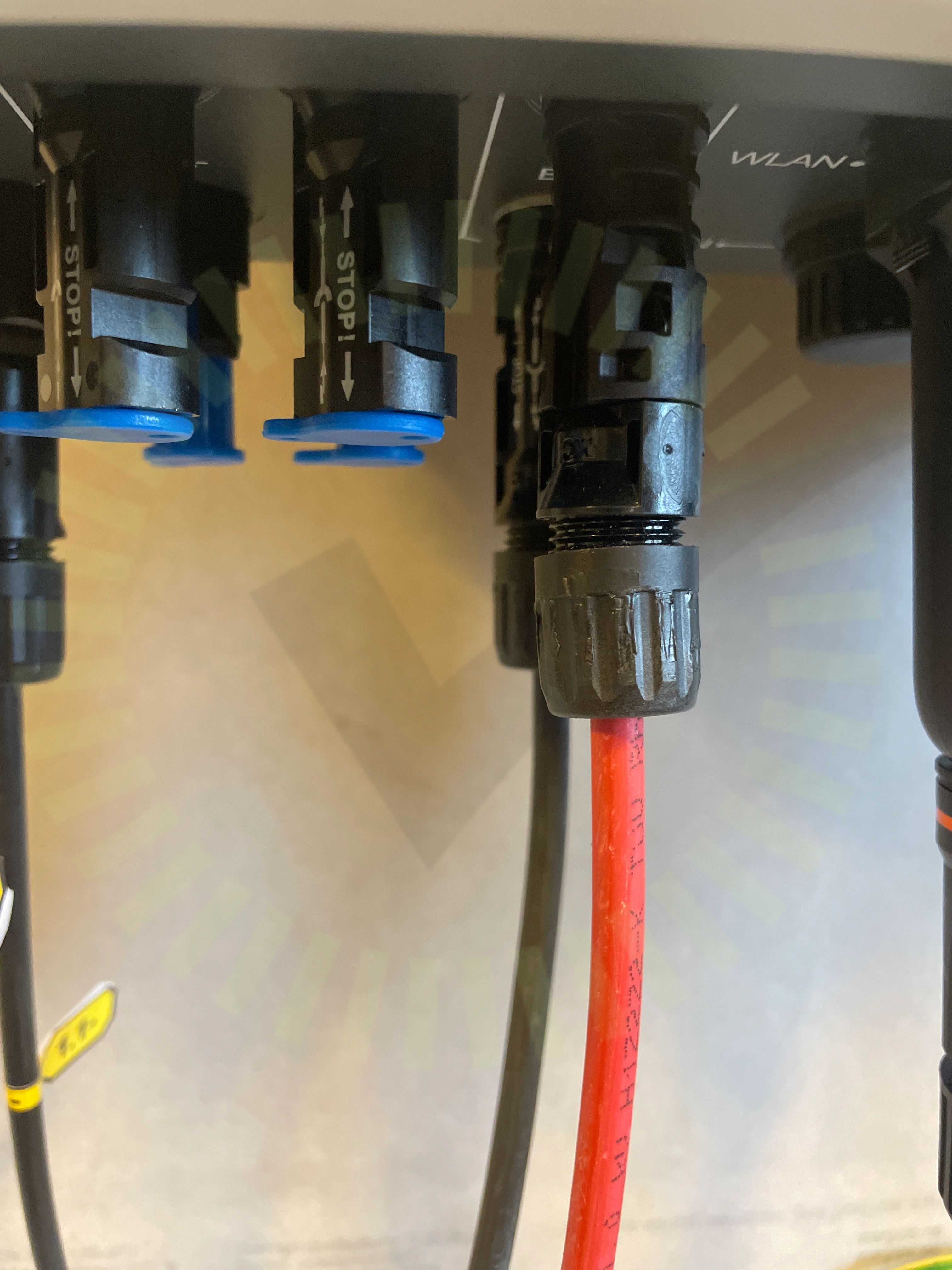

8.1 Kontakter
Inte godkändKontakterna till växelriktaren har blivit deformerade vid installation, förskruvning sitter snett och är ihoptryckta.

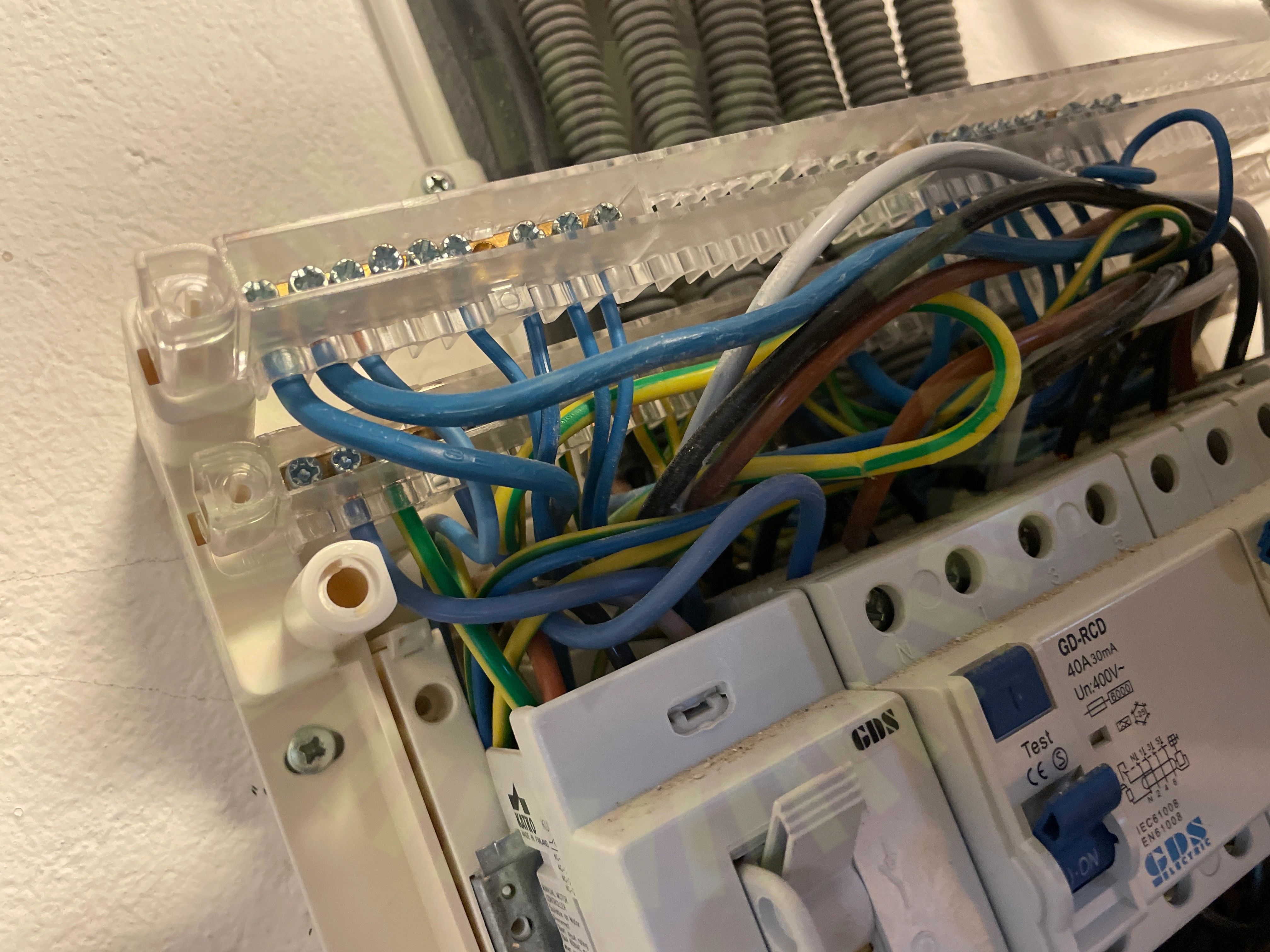

8.2 PEN-ledare
Inte godkänd4 ledar system installerat. PEN ledare saknas.
