Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

6 februari 2023

Ort

Oskarström, Hallands län
Skenskarvar
Kabeluppfästning
AC Anslutning
87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/14
Avstånd

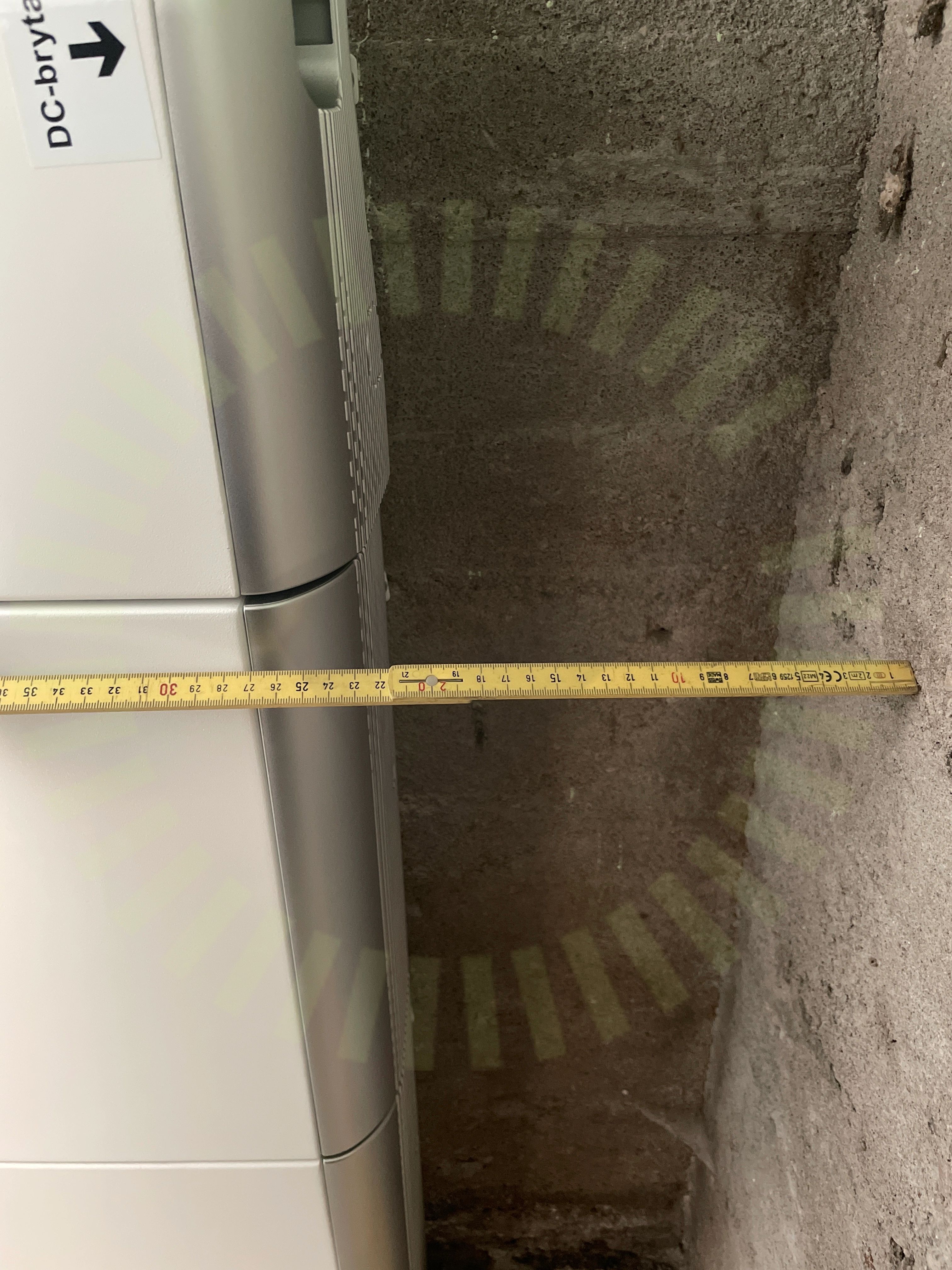

1.1 Avstånd

Inte godkänd

Batteri placerad för nära vägg

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

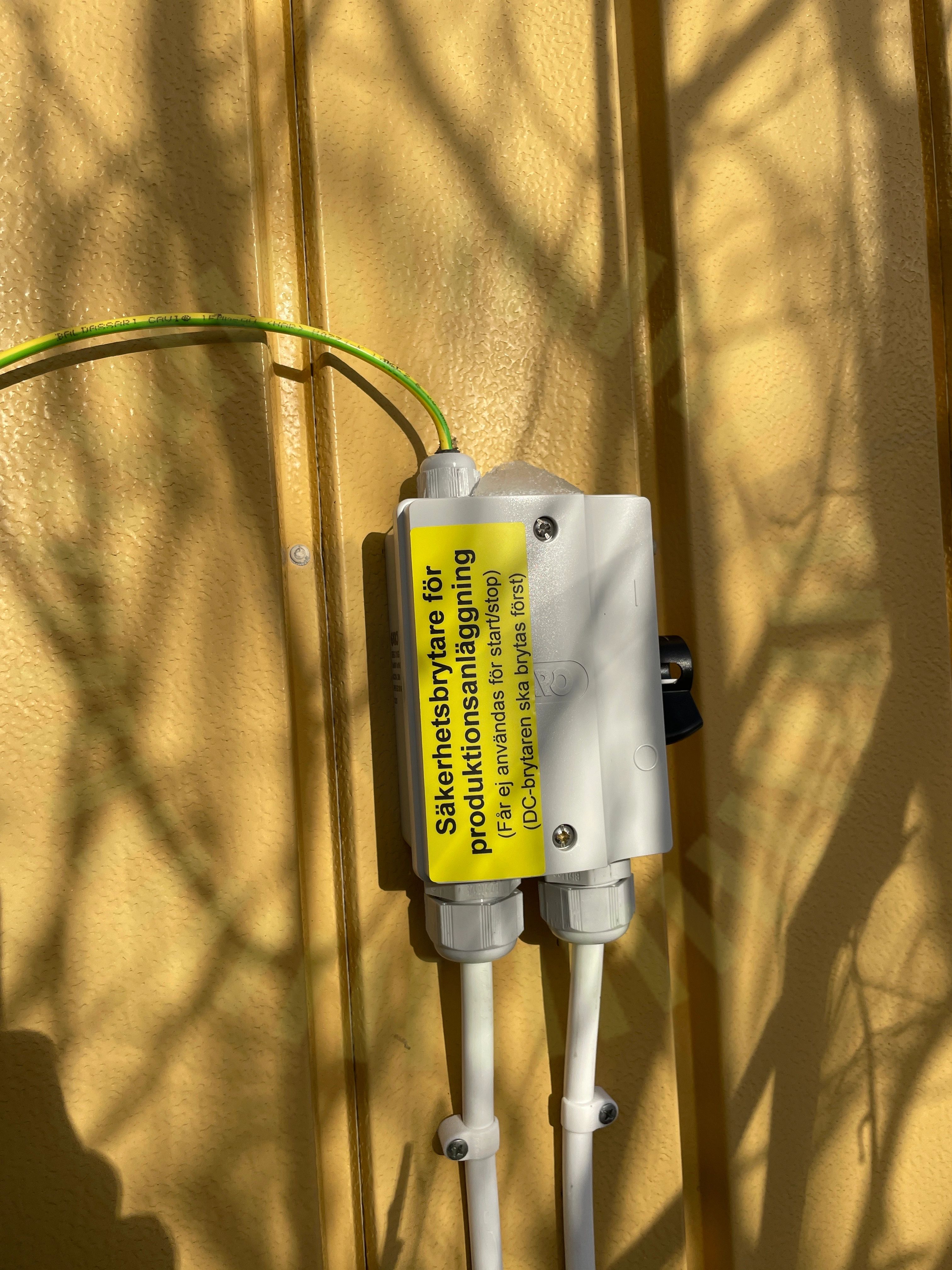

2.1 Förskruvningar

Rekommendation

Förskruvning till AC brytare där P-E kabel går in pekar uppåt, risk finnes att vatten kommer in i säkerhetsbrytare

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

13/13
Avstånd till takDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/22

4.1 Infästningar CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 900mm

MA5102 Sid 1 (1) | Version 3 - 221101
Kabeluppfästning

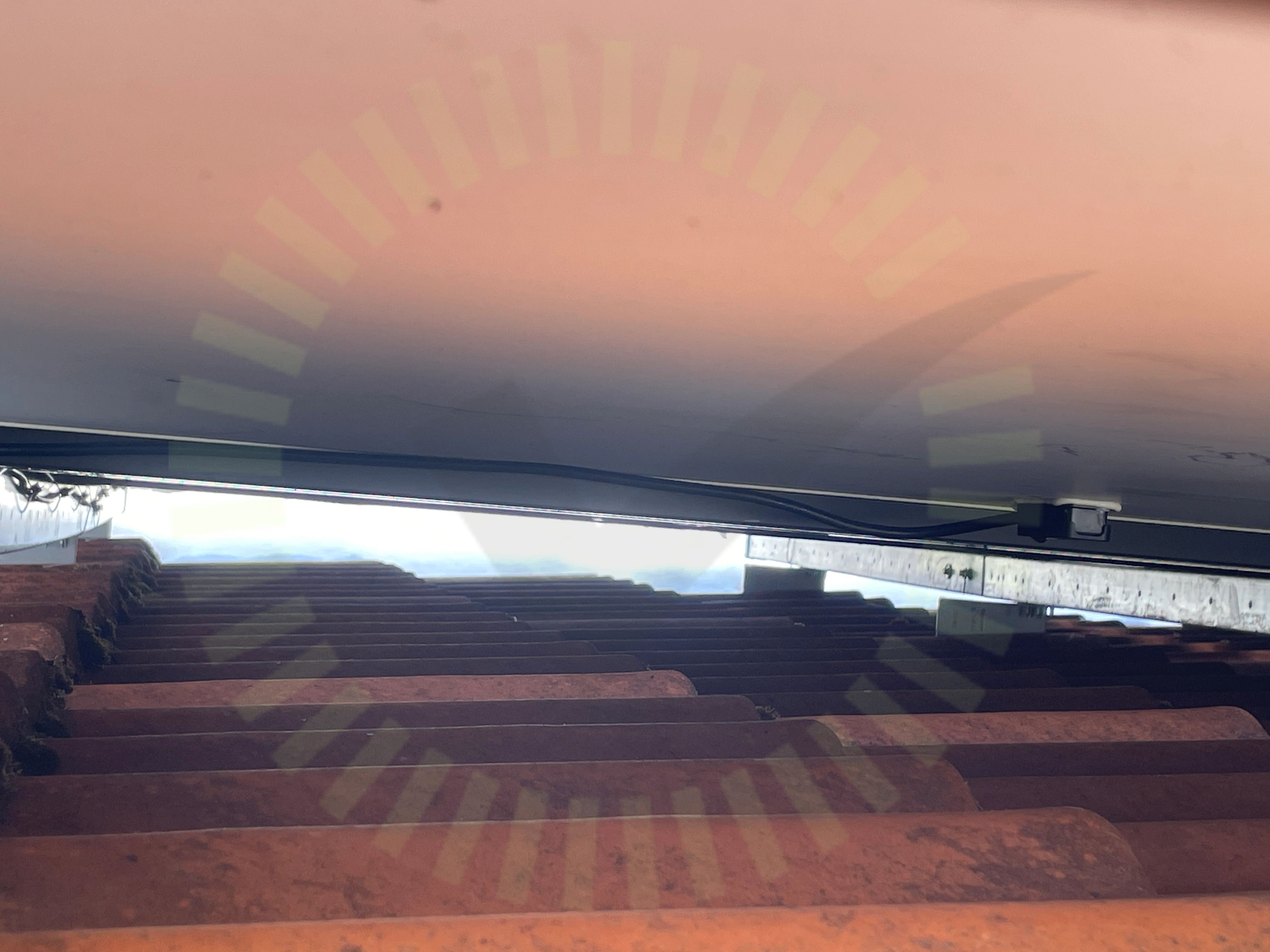

4.2 Kabeluppfästning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd, långa sträckor utan uppfästning på kablage ut från panel

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Skenornas avstånd

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor 1070

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 540mm

MA5102 Sid 1 (1) | Version 3 - 221101
Skenskarvar

4.5 Skenskarvar

Inte godkänd

Skarv ej korrekt monterat, saknas skruv

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/22
Avstånd pannaFrämmande materialInfästning RåspontMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

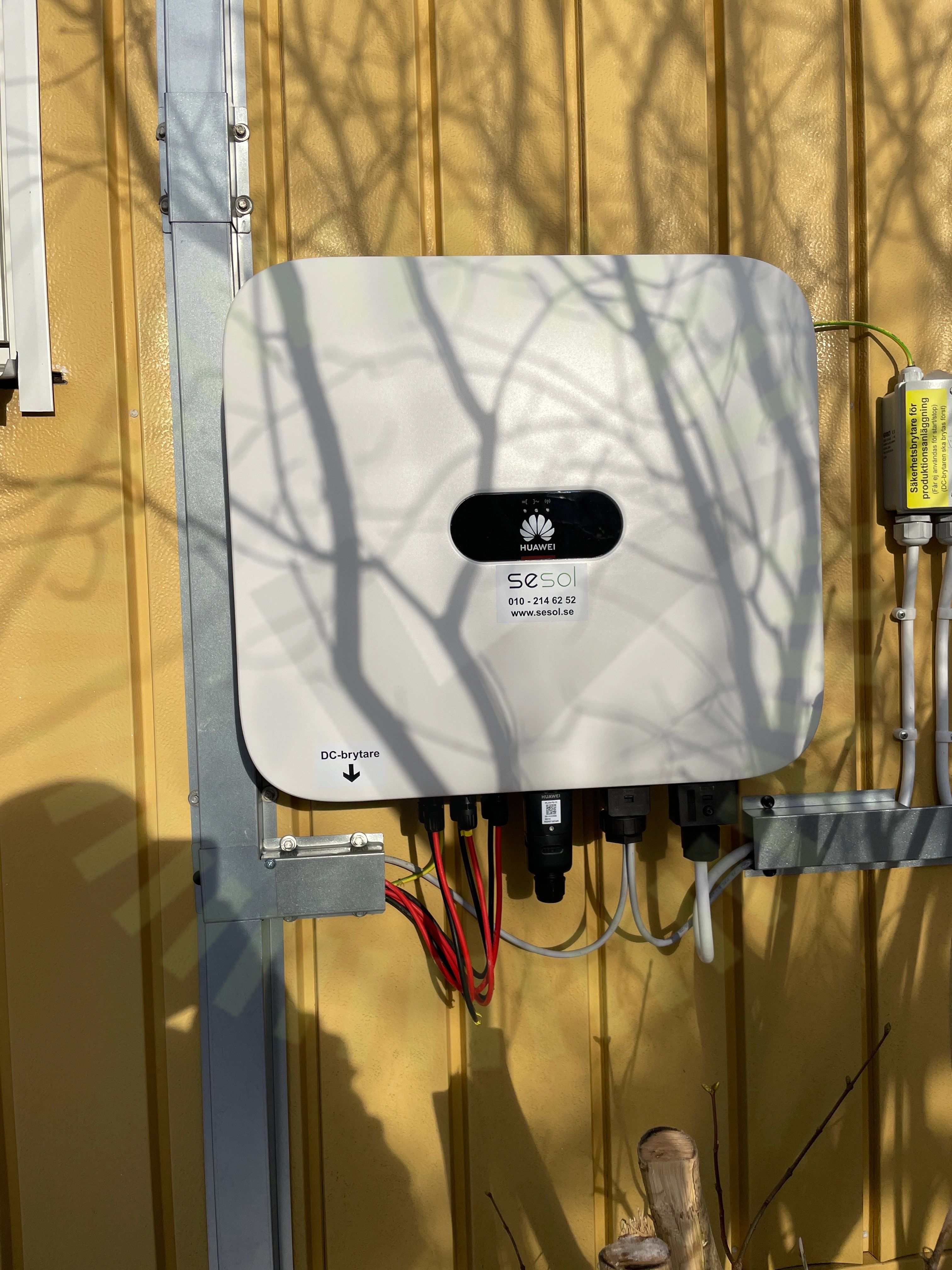

5.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/28
AC Anslutning

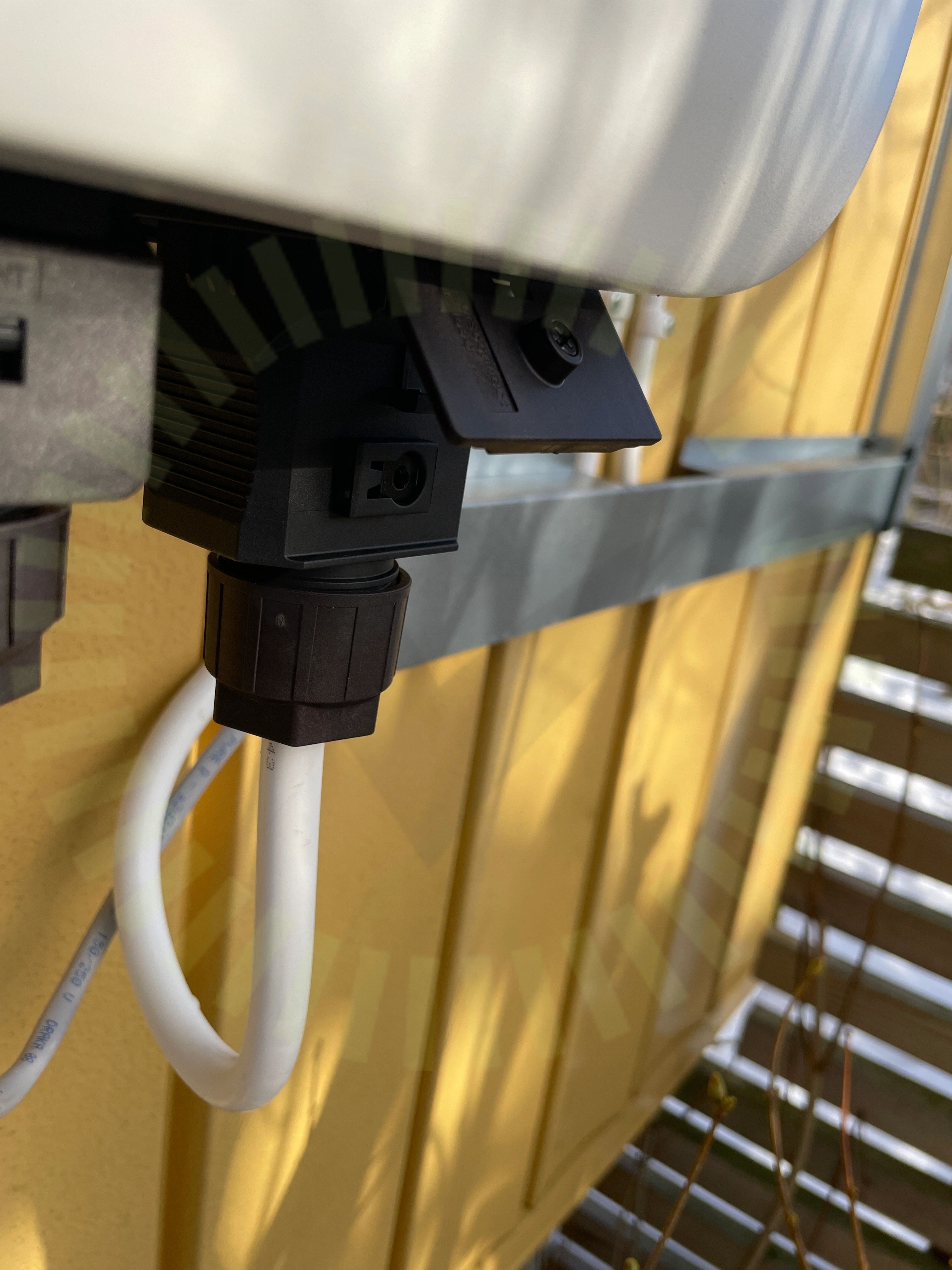

6.1 AC Anslutning

Inte godkänd

Låsningen är ej fastskruvad

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

6.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)
Skador

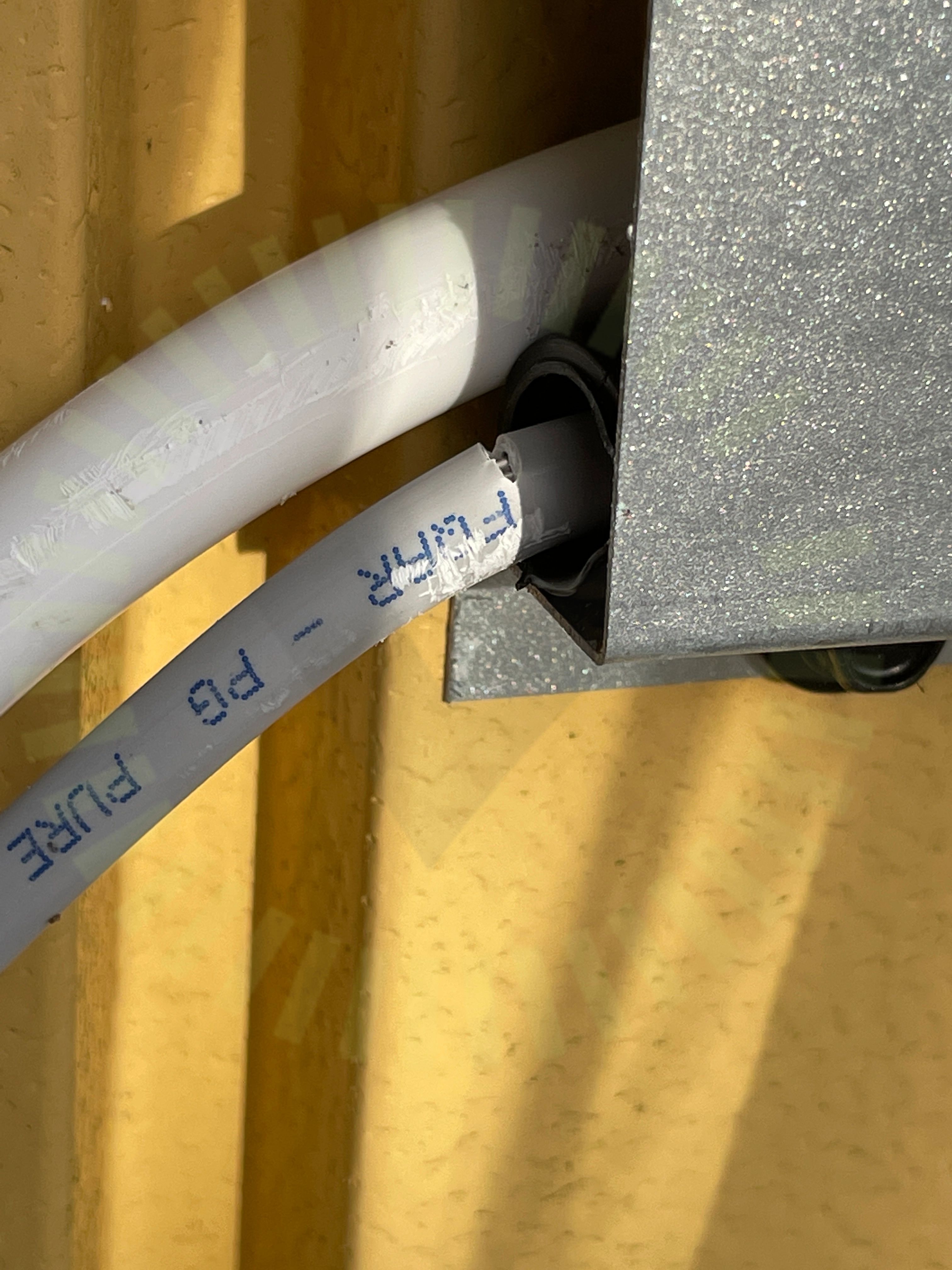

6.3 Skador

Inte godkänd

Kabel skadad.

Godkända kontrollpunkter

25/28
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSträngschemaSäkringVentilationVinkel
