Besiktningsrapport

8.0

Installation genom

Svea Solar

Datum

3 april 2025

Ort

Vätö, Stockholms län

Fastsäkring av produkt

Skenans utstick för klämma

Mekaniskt skydd

+ 9

84% godkända16% ej godkända

Om installationen

PanelerTrina: TSM-NEG9R.25

MontagesystemCC90 UNUM Plåttak

VäxelriktareHuawei: SUN2000 (12-25K)-MB0

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörÖverspänningsskydd DC

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Batteri

Anmärkningar

1/14

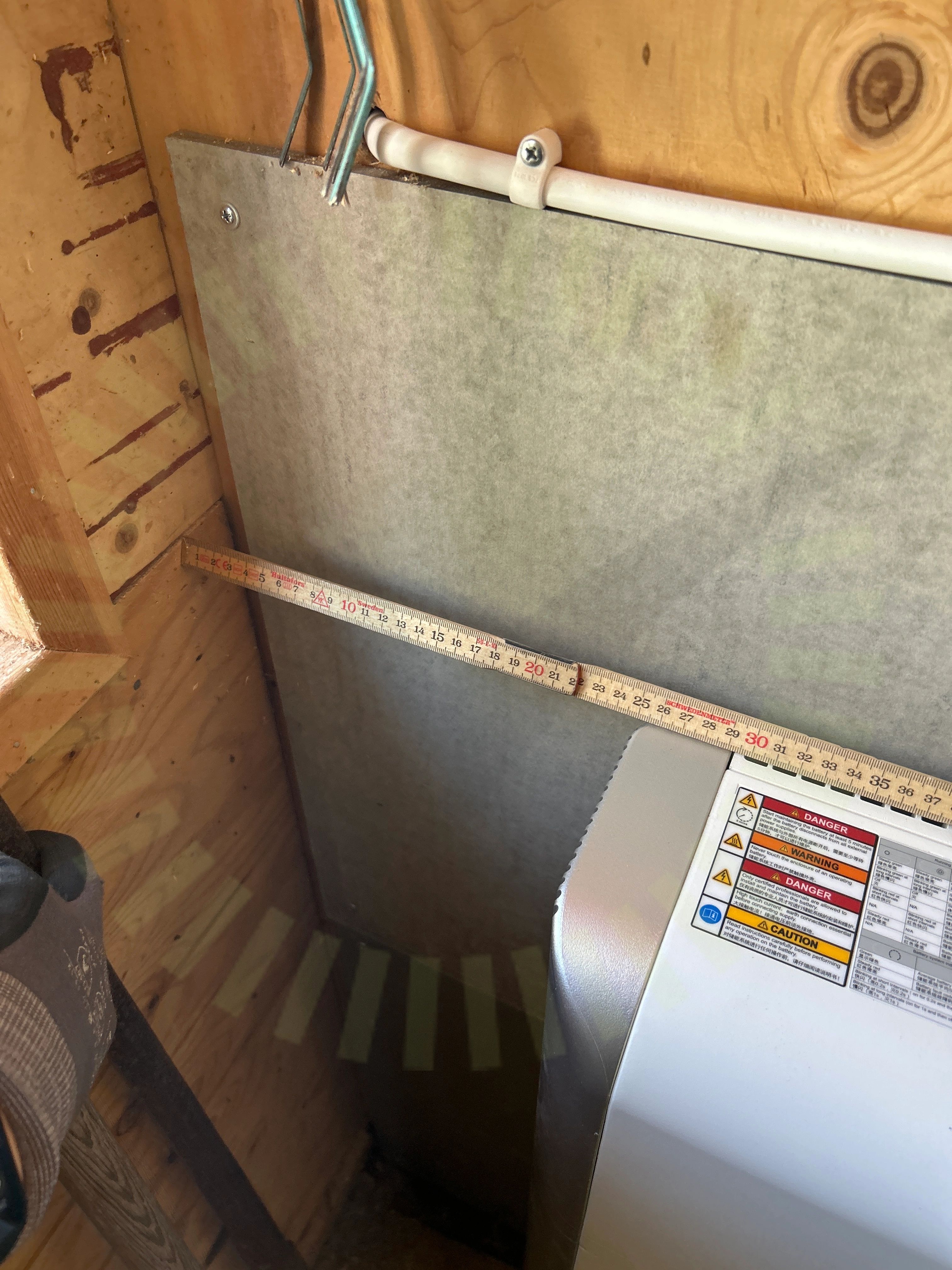

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

13/14

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Lantbruk, CC90 UNUM Plåttak

Anmärkningar

5/19

3.1 CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2

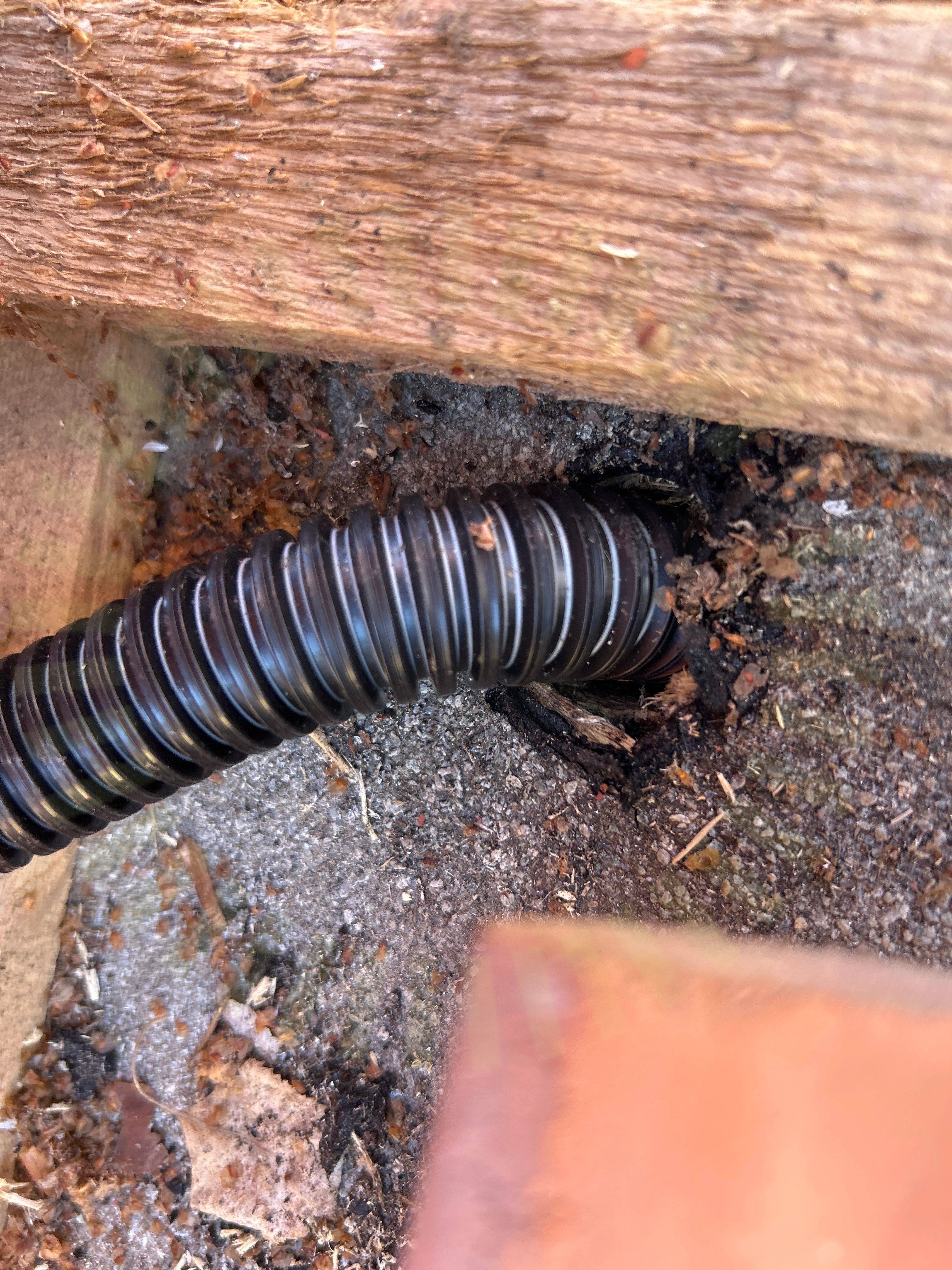

3.2 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad

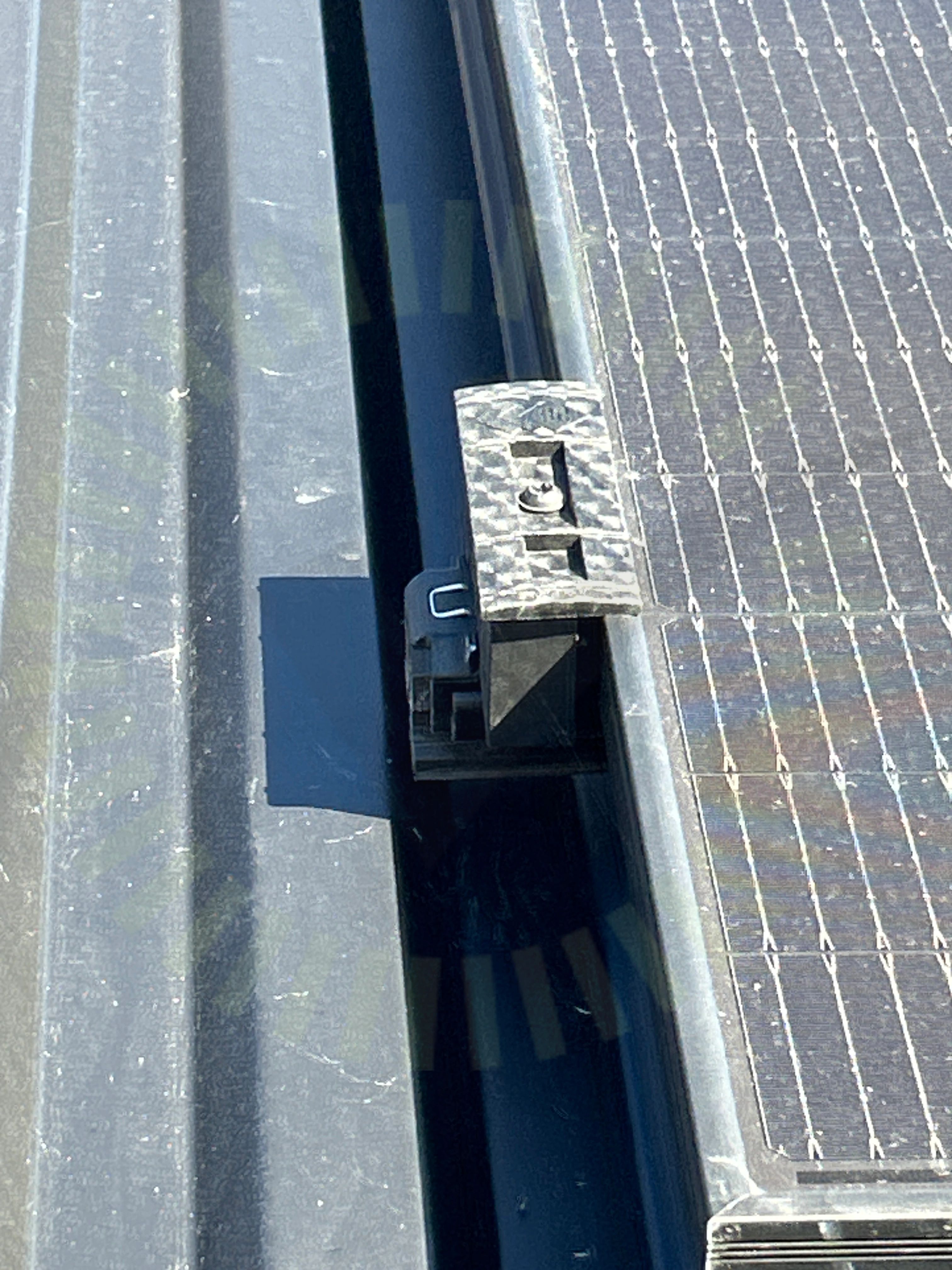

3.3 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 4 och 9

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Termisk brytpunkt

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2

Godkända kontrollpunkter

14/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenskarvarSäkerhetsavståndVäderbeständigt materialÄndklämmor

Lantbruk, Lantbruk

Anmärkningar

4/10

4.1 Byggnadens lastberäkning

Inte godkänd

Underlag för att snö- och vindlaster har beaktats på takkonstruktion saknas.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 48-49

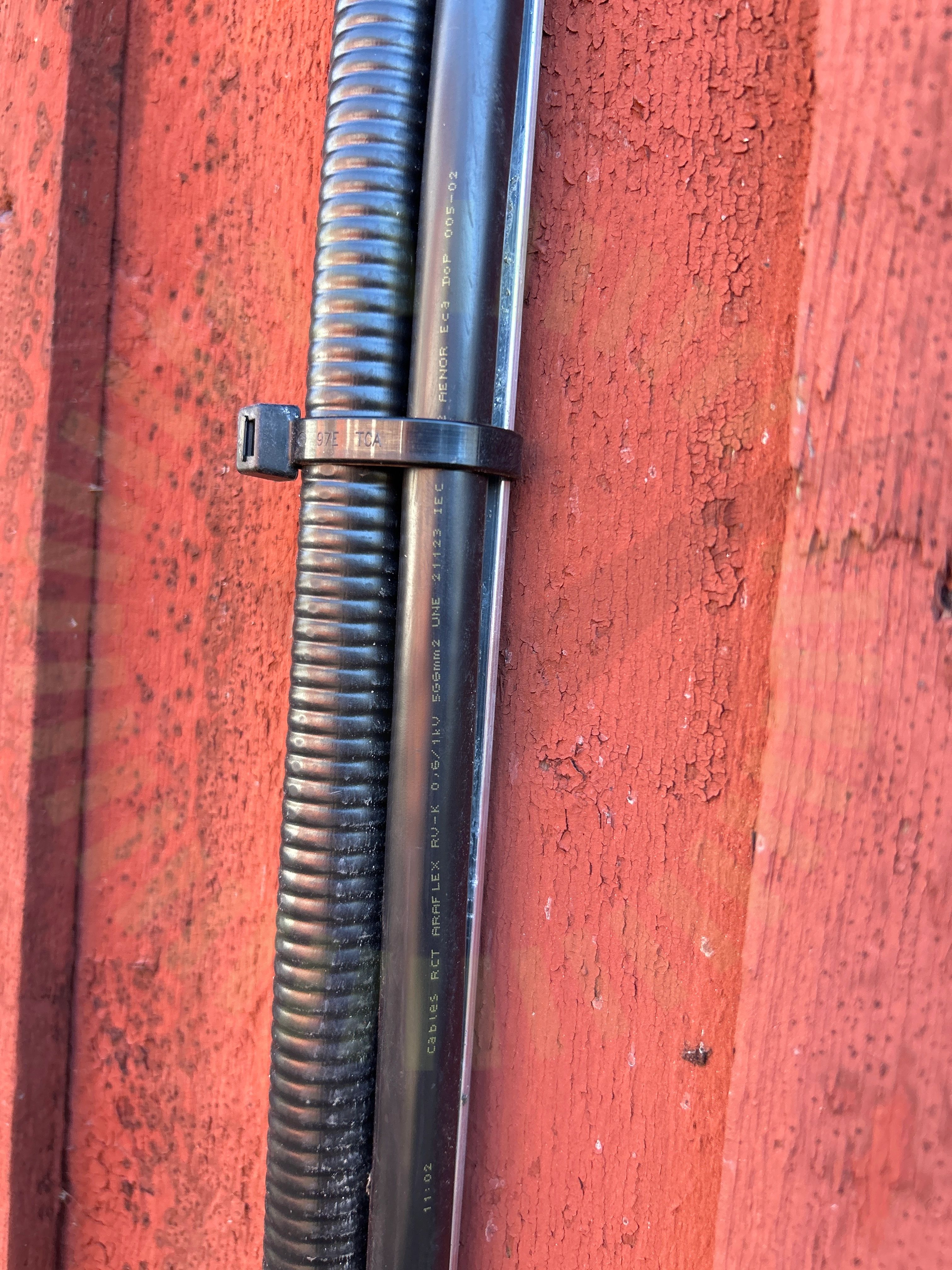

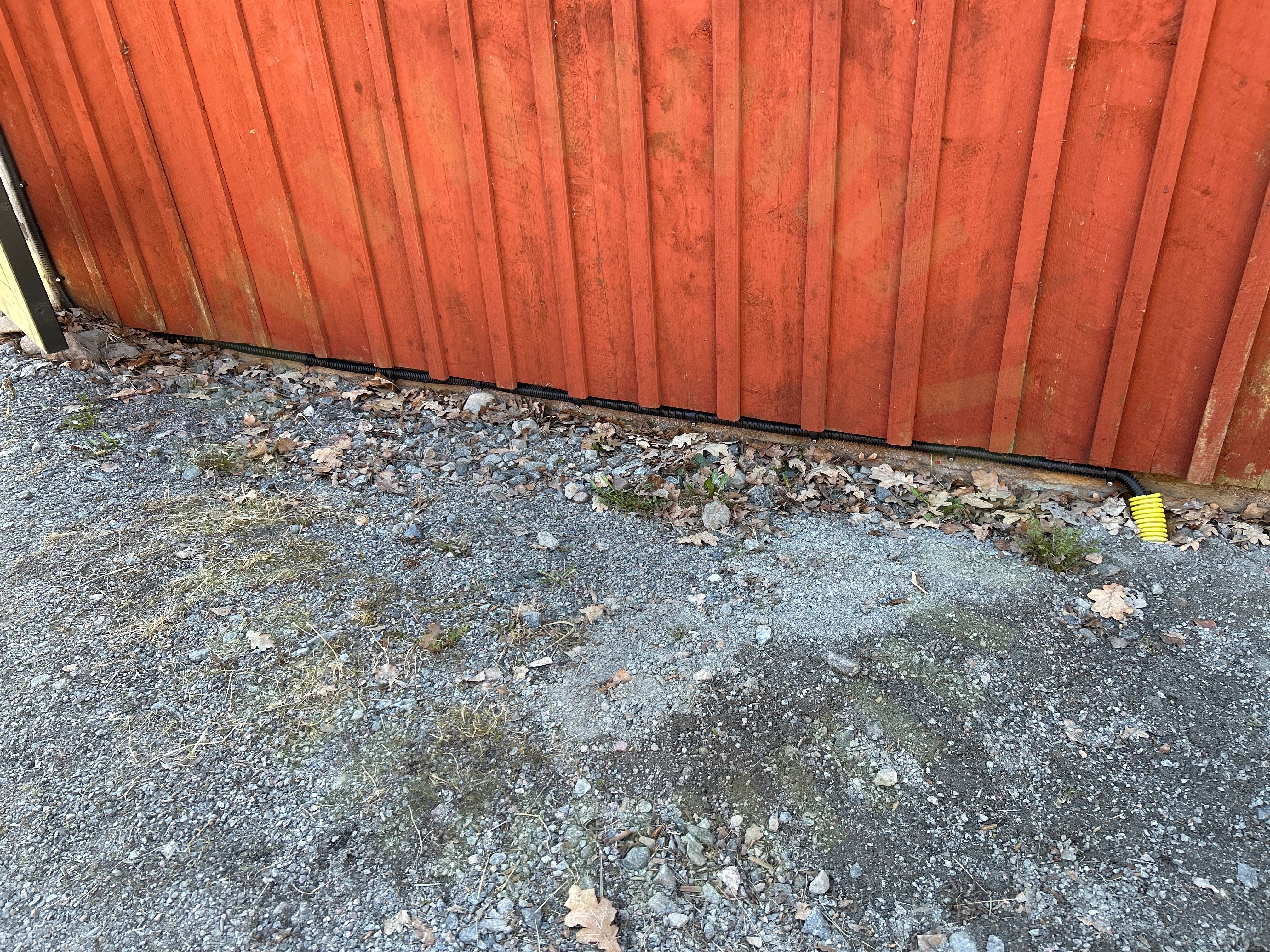

4.2 Mekaniskt skydd

Inte godkänd

Valt kablage är inte metallmantlade och inte förlagt med hänsyn till mekanisk påfrestning. Underlag som styrker kabelns UV-tålighet saknas.

Elinstallationer i lantbruk och hästverksamhet, Kabelval och förläggning, 6.3

4.3 Skydd mot gnagare

Inte godkänd

Kablage är inte gnagarsäkert förlagt.

Elinstallationer i lantbruk och hästverksamhet, Skydd mot gnagare 6.4

4.4 Överspänningsskydd AC

Inte godkänd

AC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

6/10

FrånskiljareKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemPlacering av växelriktareÖverspänningsskydd DC

Lantbruk, Trina: TSM-NEG9R.25

Anmärkningar

1/14

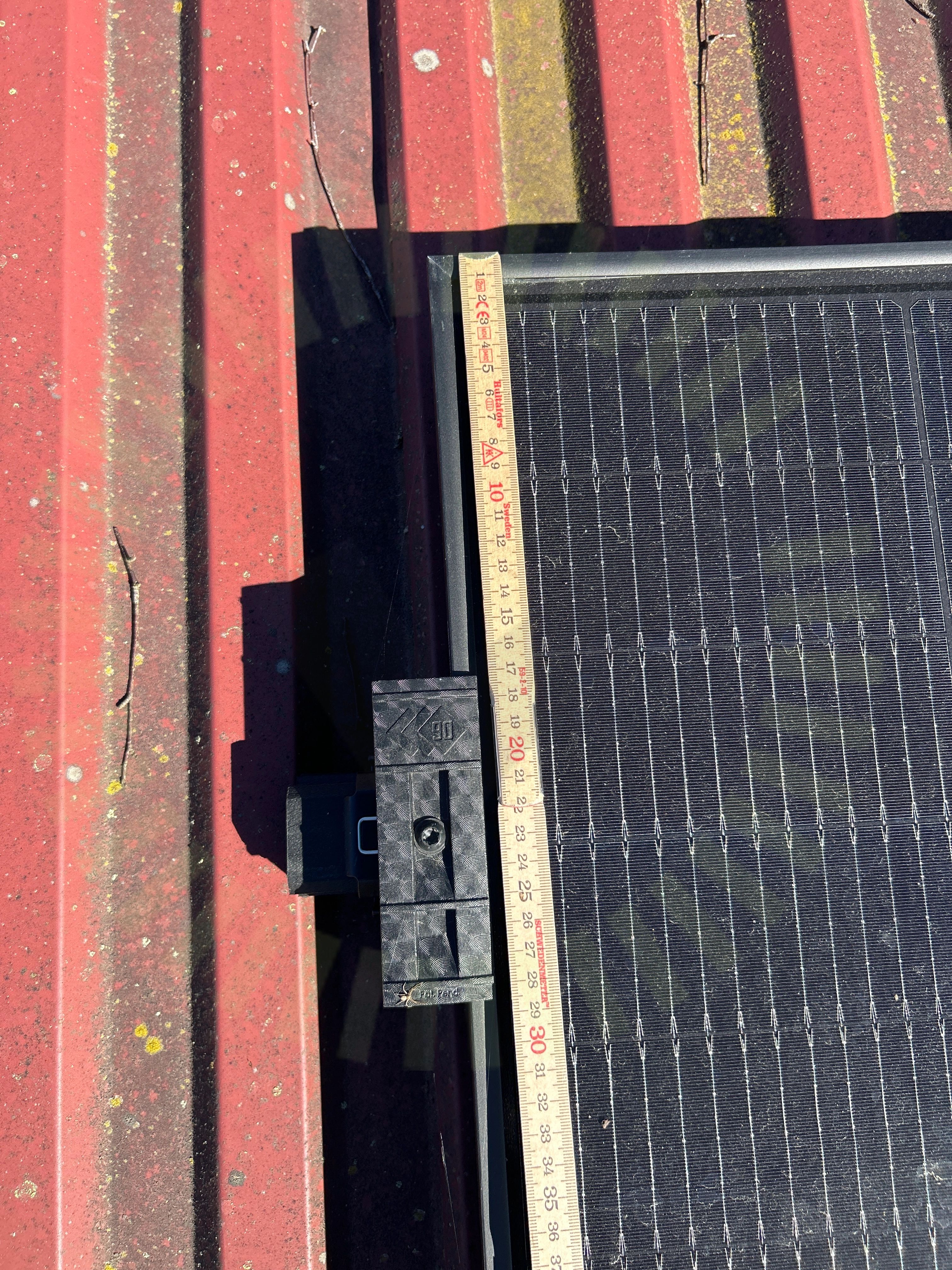

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina: User manual UM-M-0002/Ver. L August 2024, Sida 22-26

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Undercentral

Anmärkningar

1/7

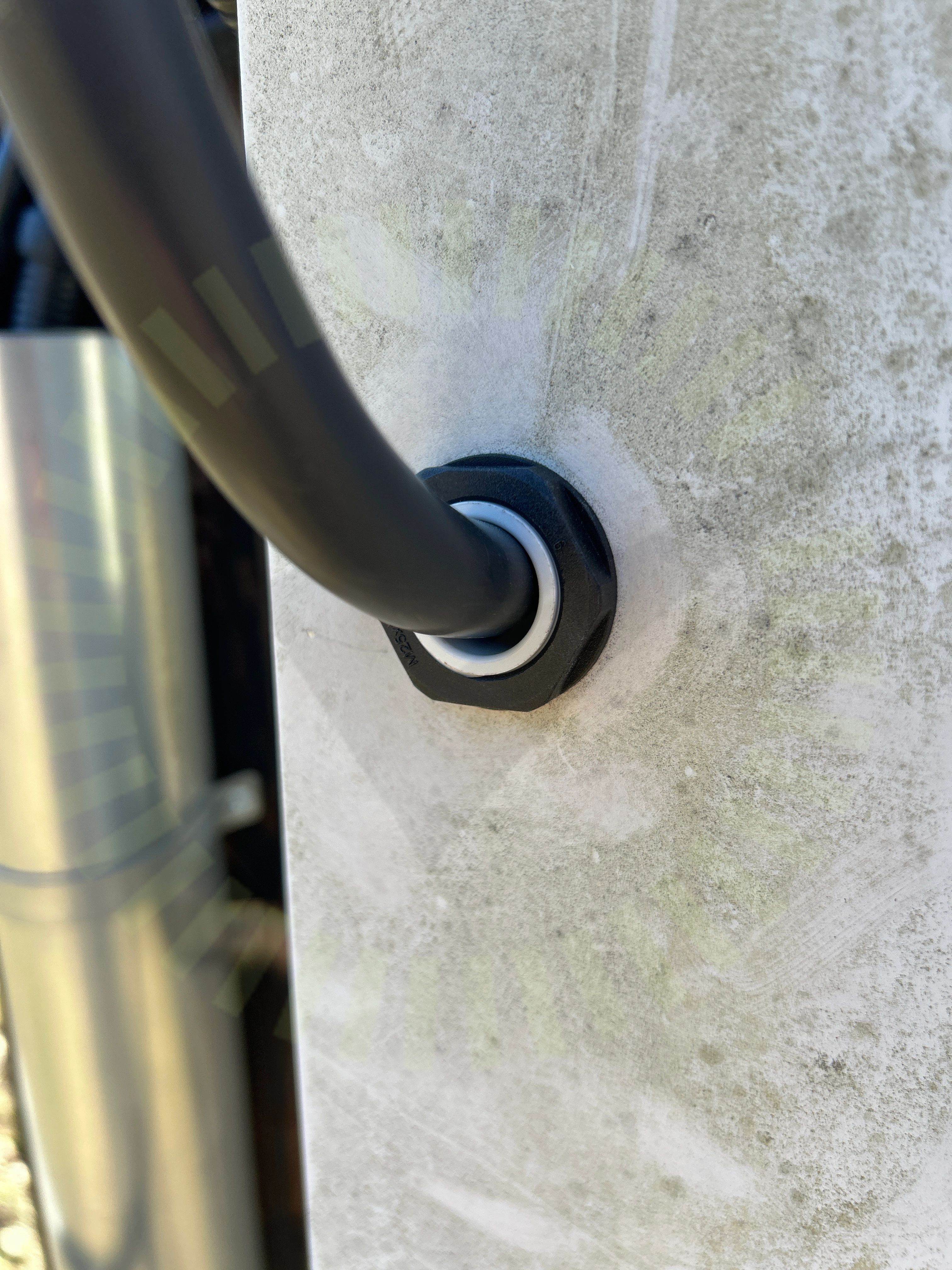

7.1 Kabelinföring mätarskåp

Inte godkänd

Kanelinföring håller ej fast kabel, går att röra in och ut.

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

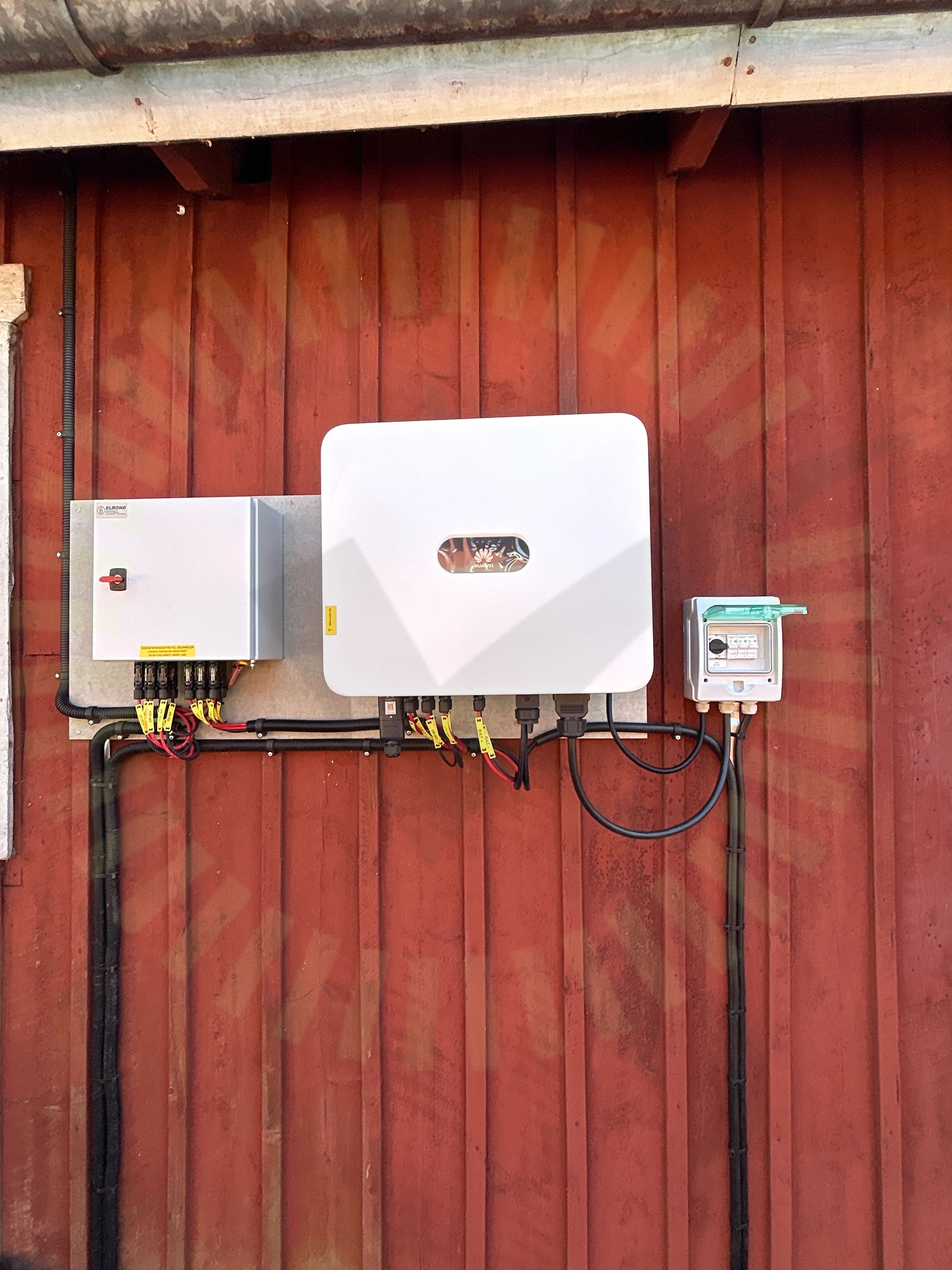

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren/överspänningsskydd.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/2

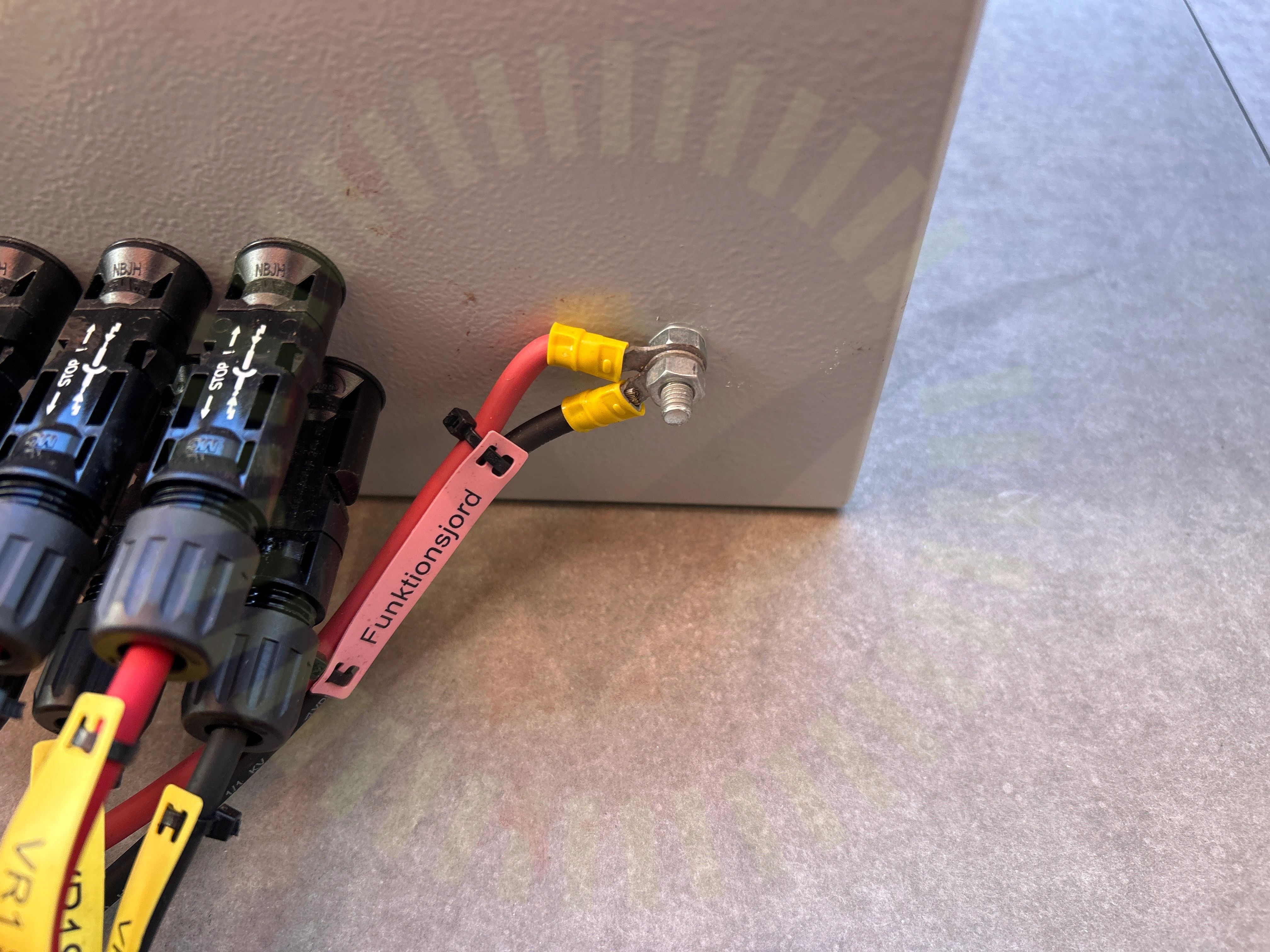

9.1 Överspänningsskydd Jordning

Inte godkänd

Överspänningsskydd ej ansluten till jord.

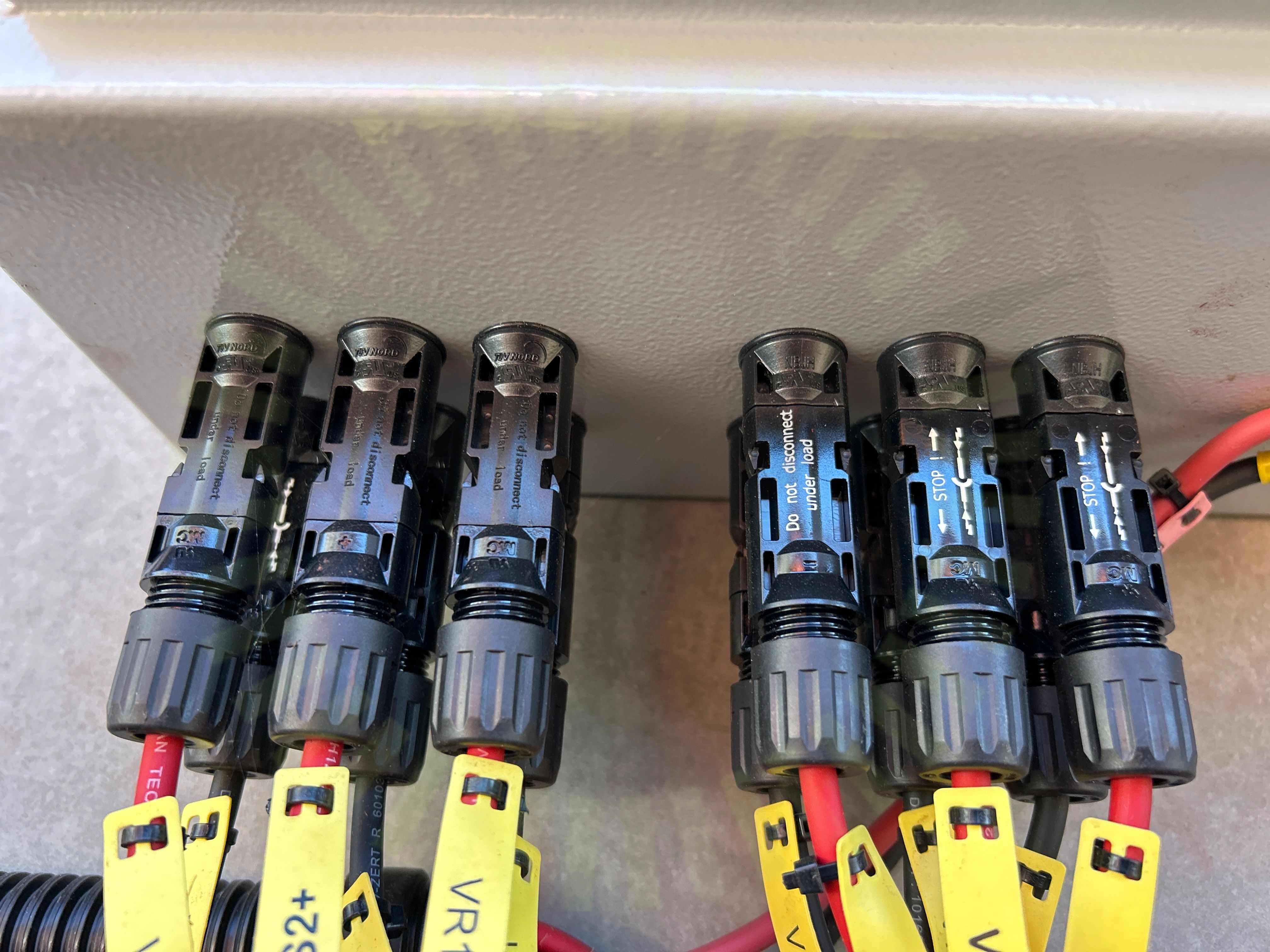

9.2 Överspänningsskydd Kontakter

Inte godkänd

Kontakter i förbindelse är från olika tillverkare.

Växelriktare (1)

Anmärkningar

4/38

10.1 Avstånd till havet

Inte godkänd

Växelriktaren är monterad för nära havet.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 27

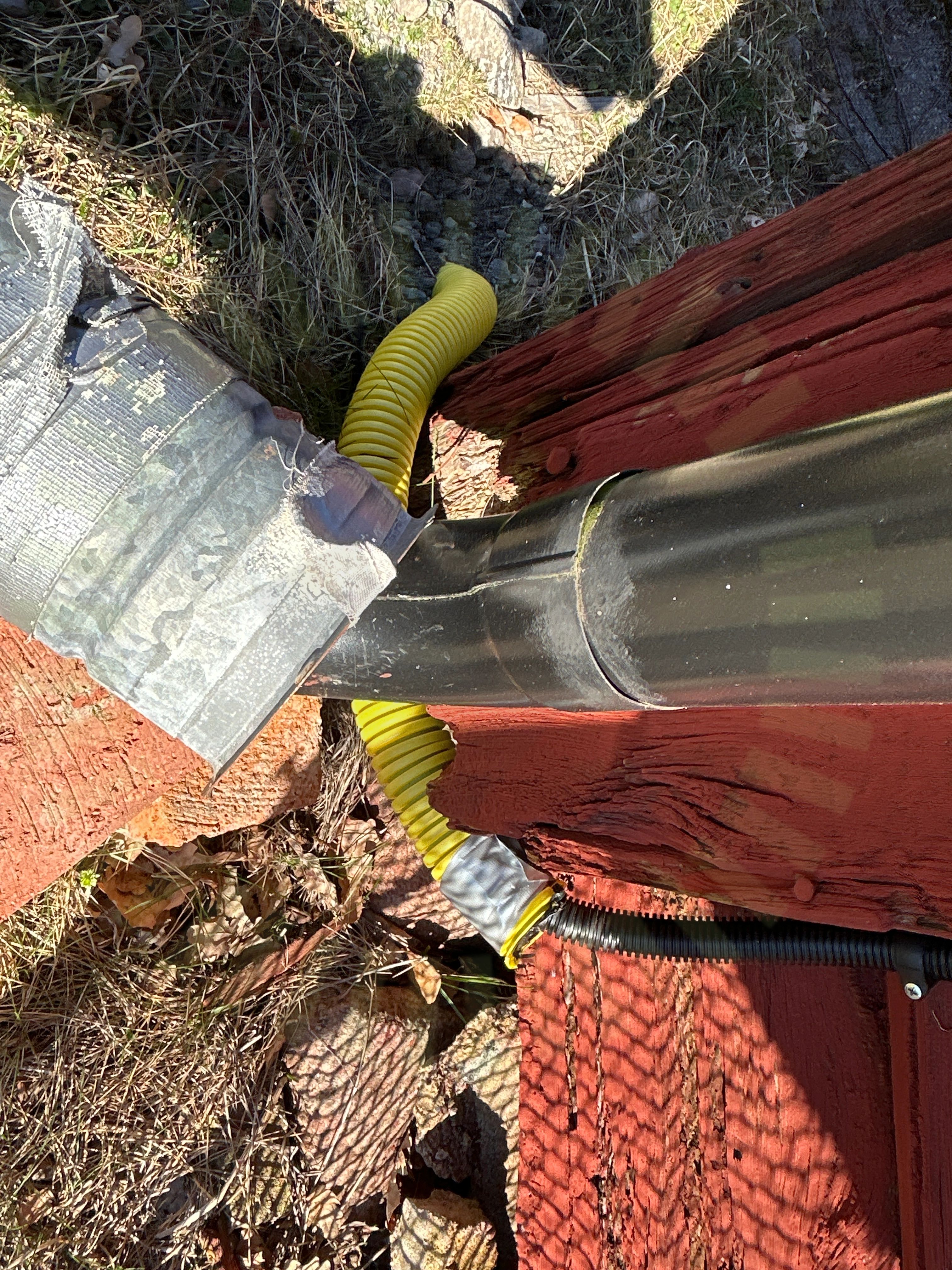

10.2 Väderbeständigt material

Inte godkänd

Ej UV-beständigt markrör förlagd i direkt solljus.

10.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt, skruv saknas.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 34-36

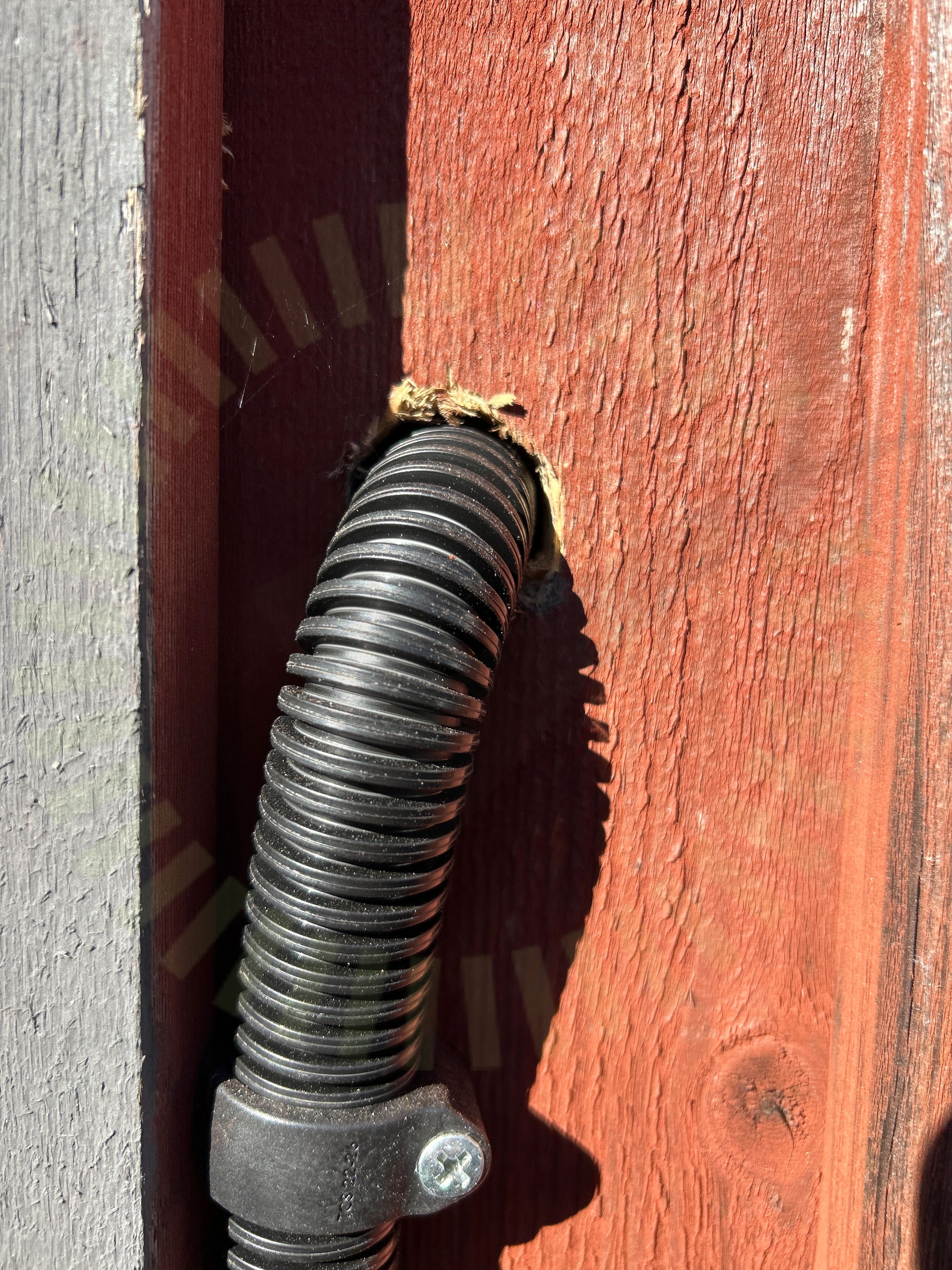

10.4 Genomföringar
