Besiktningsrapport

8.1

Installation genom

Cell Solar Nordic

Datum

13 januari 2022

Ort

Gemla, Kronobergs län

Transportsträckor DC: Yttre påverkan

Likströmskabel: Uppfästning

Infästning: Infästning Råspont

+ 2

84% godkända16% ej godkända

Om installationen

PanelerHiE-S(XXX)VG (BF+BB)

OptimerareP370-P505

MontagesystemSingleRail: CrossHook 3S

VäxelriktareSE10k

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

4/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

1/5

Dokumentation: Snö- och Vindlastberäkning

Elektriskt

Anmärkningar

2/18

3.1 Transportsträckor DC: Uppfästning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

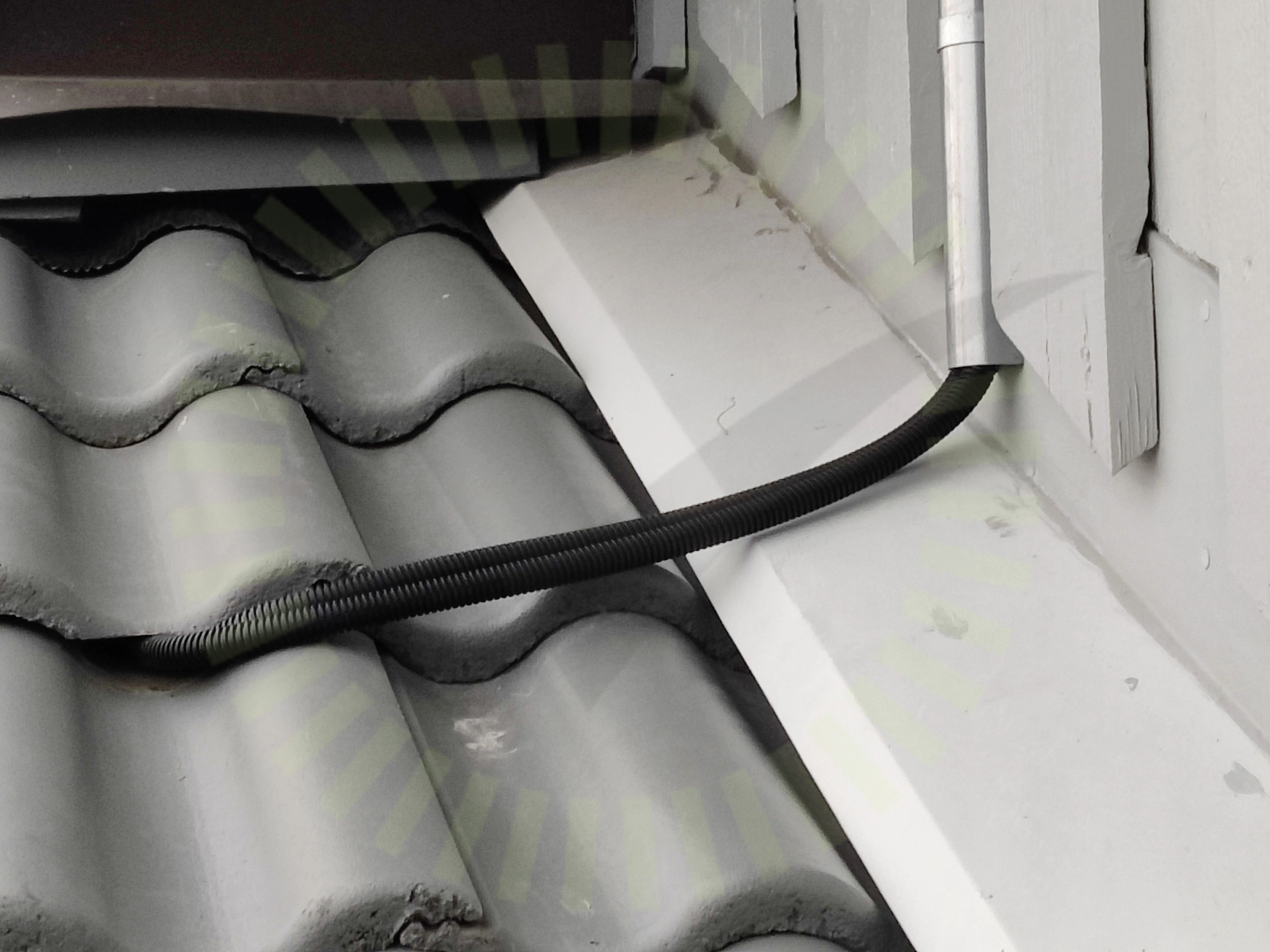

3.2 Transportsträckor DC: Yttre påverkan

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

15/18

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetMärkningTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/18

Transportsträckor DC: Genomföringar

Tak: Villa

Anmärkningar

5/35

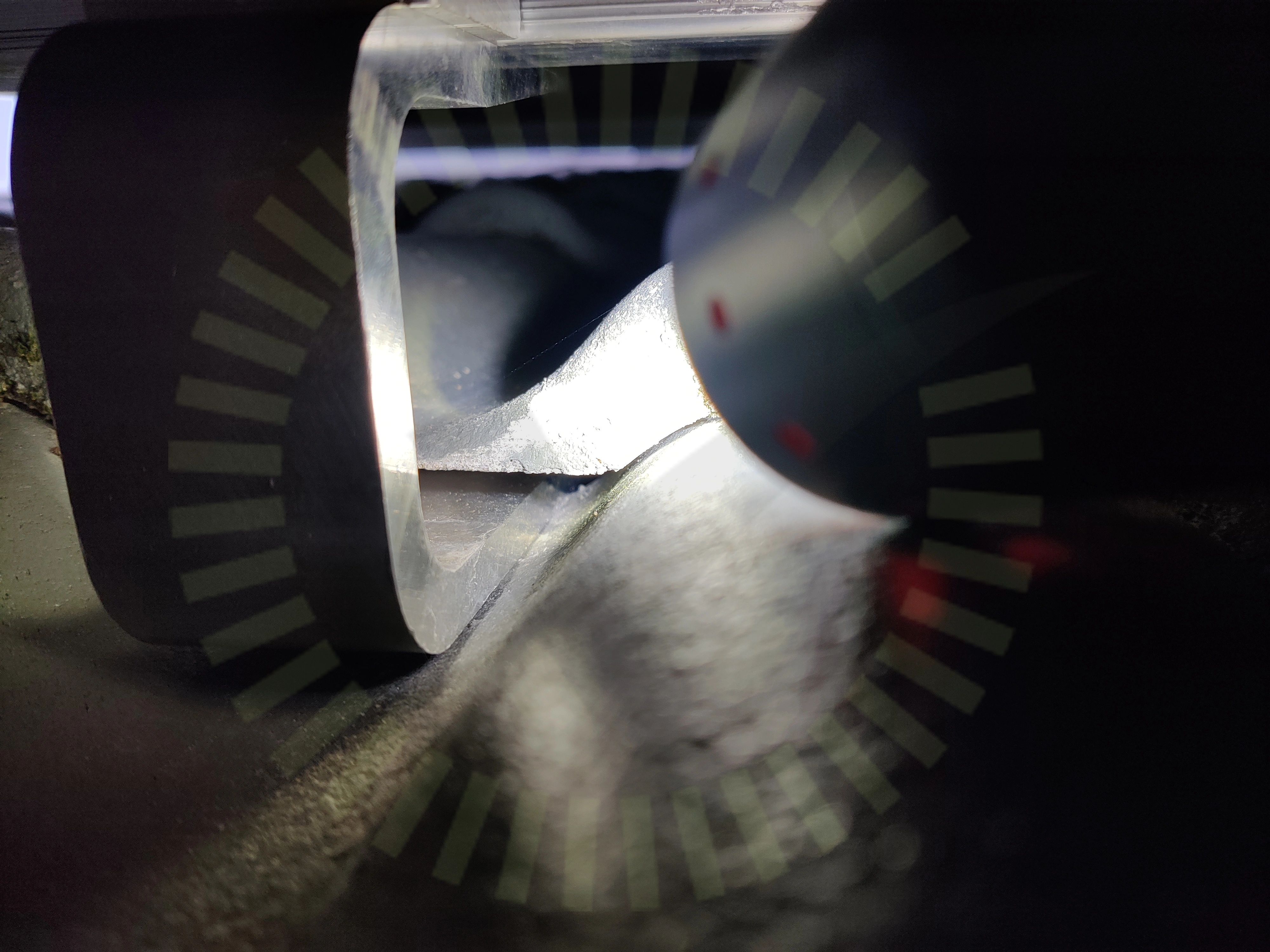

4.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

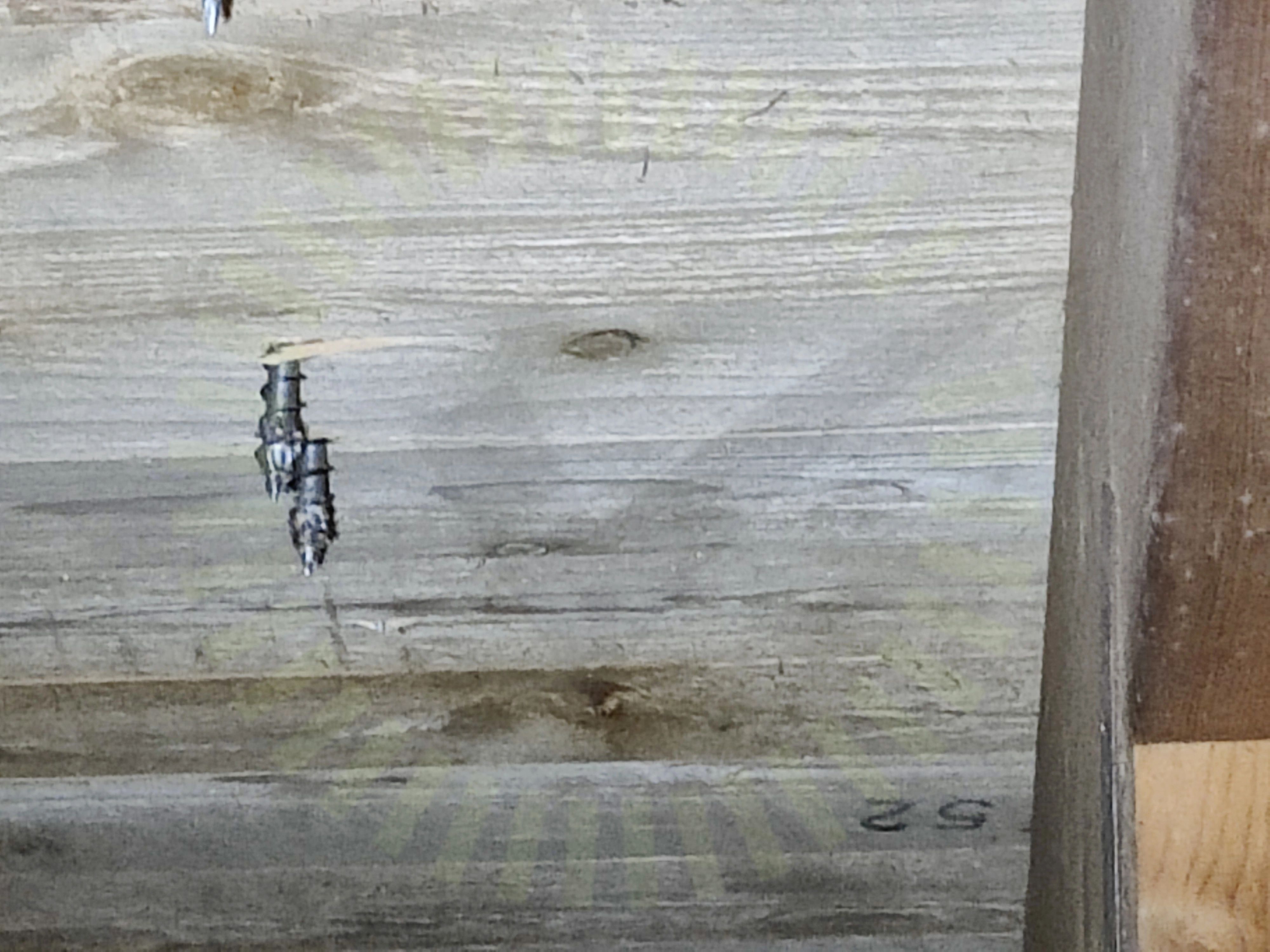

4.2 Infästning: Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont.

Tillverkarens anvisningar

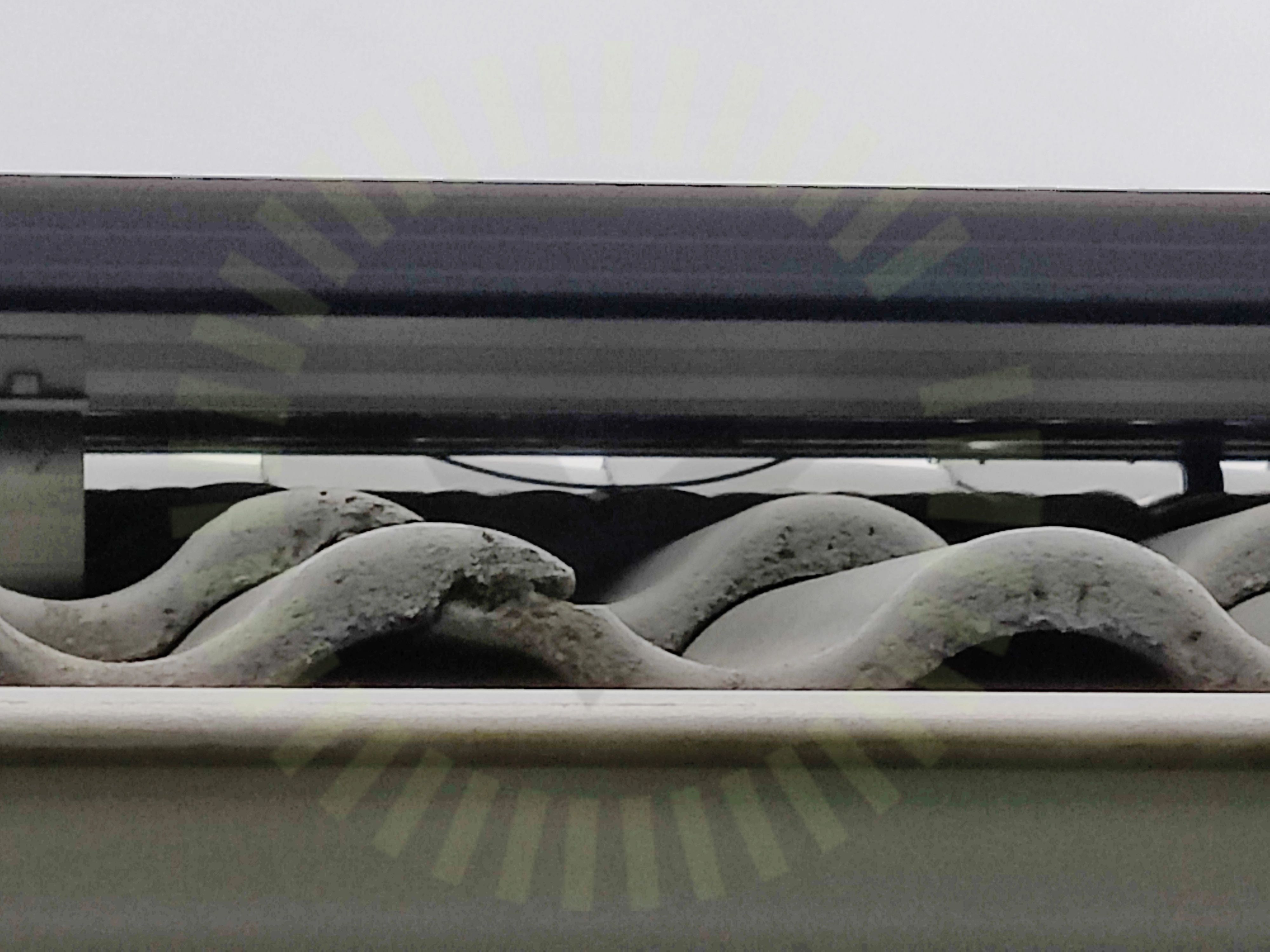

4.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

4.5 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

28/35

Fästen: SlutfästeInfästning: CC måttInfästning: Infästning TakstolInfästning: UrspårningLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorMontagesystem: TaklutningOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: KontakterSkenor: InfästningSkenor: SkarvSkenor: ÖverhängSolpaneler: Avstånd till takSolpaneler: Bakstycke: SkadorSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Kablar: KontakterSolpaneler: Lutning (Rek.)Solpaneler: MellanrumSolpaneler: SkadorSolpaneler: Skugga

Ej tillgängligt vid besiktning

2/35

DC: EMCOptimerare: Placering

Växelriktare: SE10k

Anmärkningar

2/8

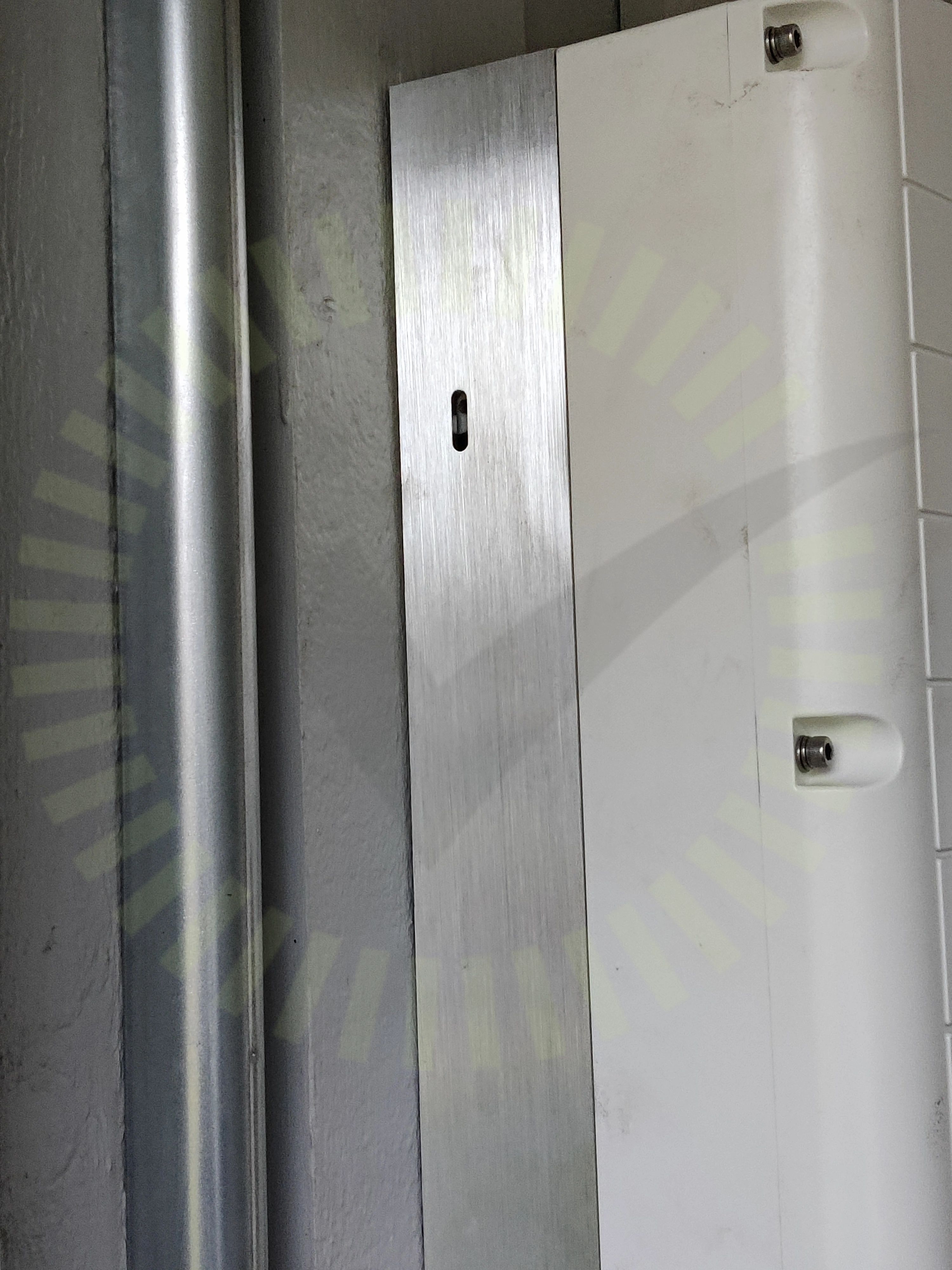

5.1 Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

5.2 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar

Godkända kontrollpunkter

6/8

Placering: AvståndPlacering: VinkelVäxelriktare: Placering: VentilationVäxelriktare: El: KontakterVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling
