Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Sol i Väst

Datum

26 februari 2024

Ort

Haverdal, Hallands län
Klämmornas placering
Föremål mot bakstycke
Panelramar separerade
75% godkända25% ej godkända

Om installationen

PanelerSine Energy: SN(xxx)-108MF
MontagesystemVan der Valk: Slimline (Läktfäste)
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: ARK XH Battery System
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Sol i Väst

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/15

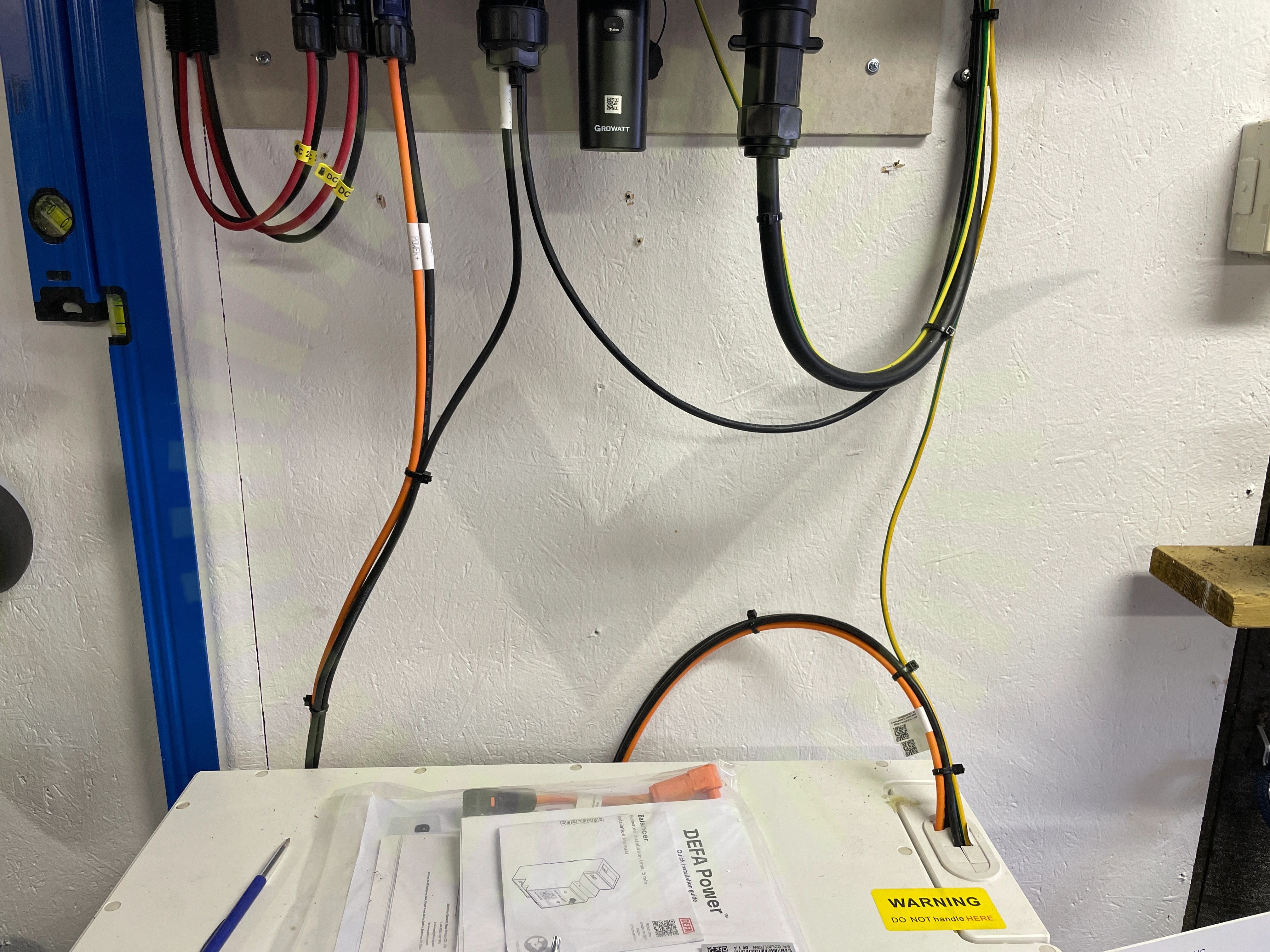

Uppfästning av kablage

2.1 Uppfästning av kablage

Inte godkänd

Kablage hänger löst mellan batteriet och växelriktare.

Godkända kontrollpunkter

14/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Sine Energy: SN(xxx)-108MF

Anmärkningar

8/17

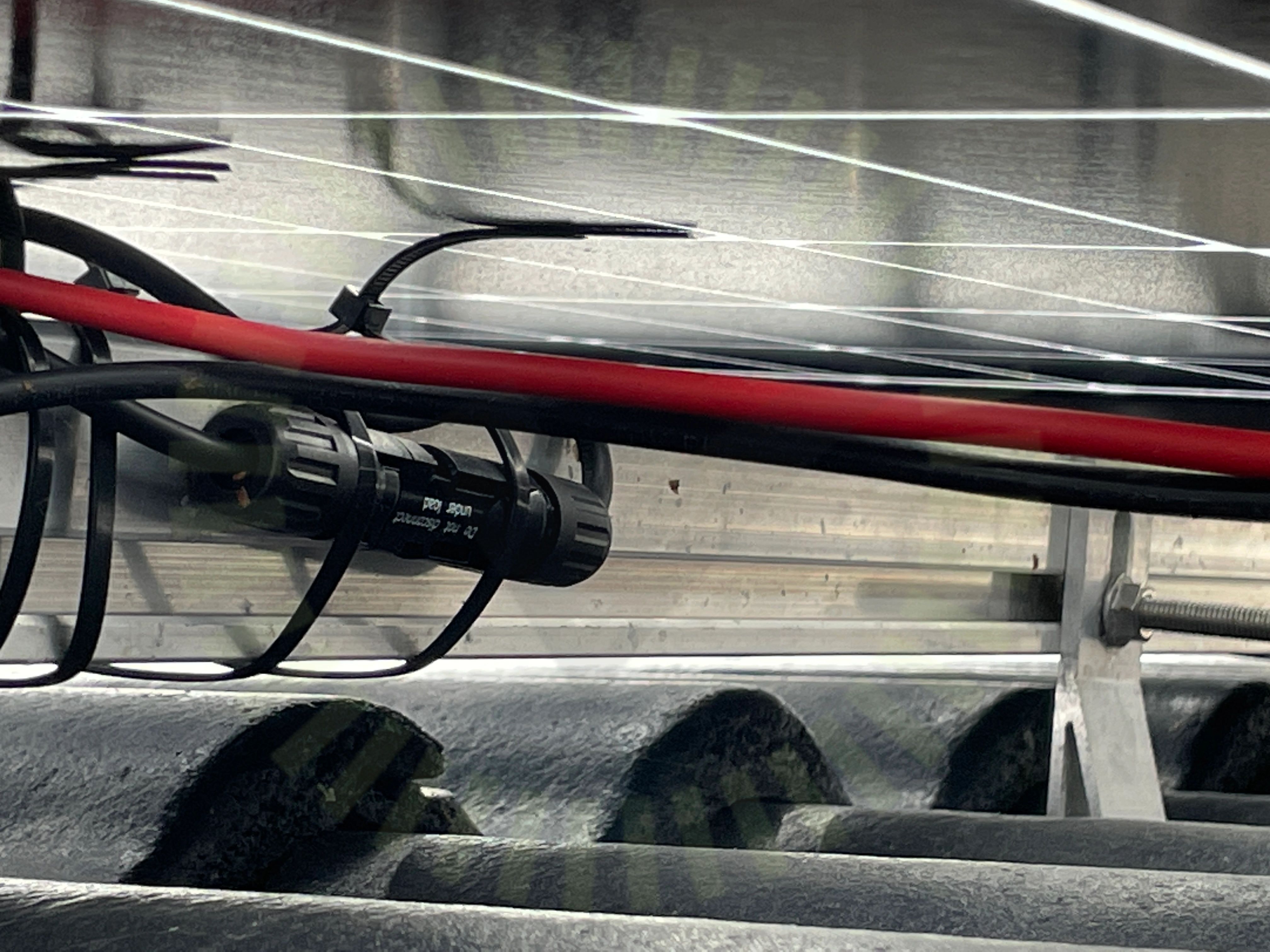

Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

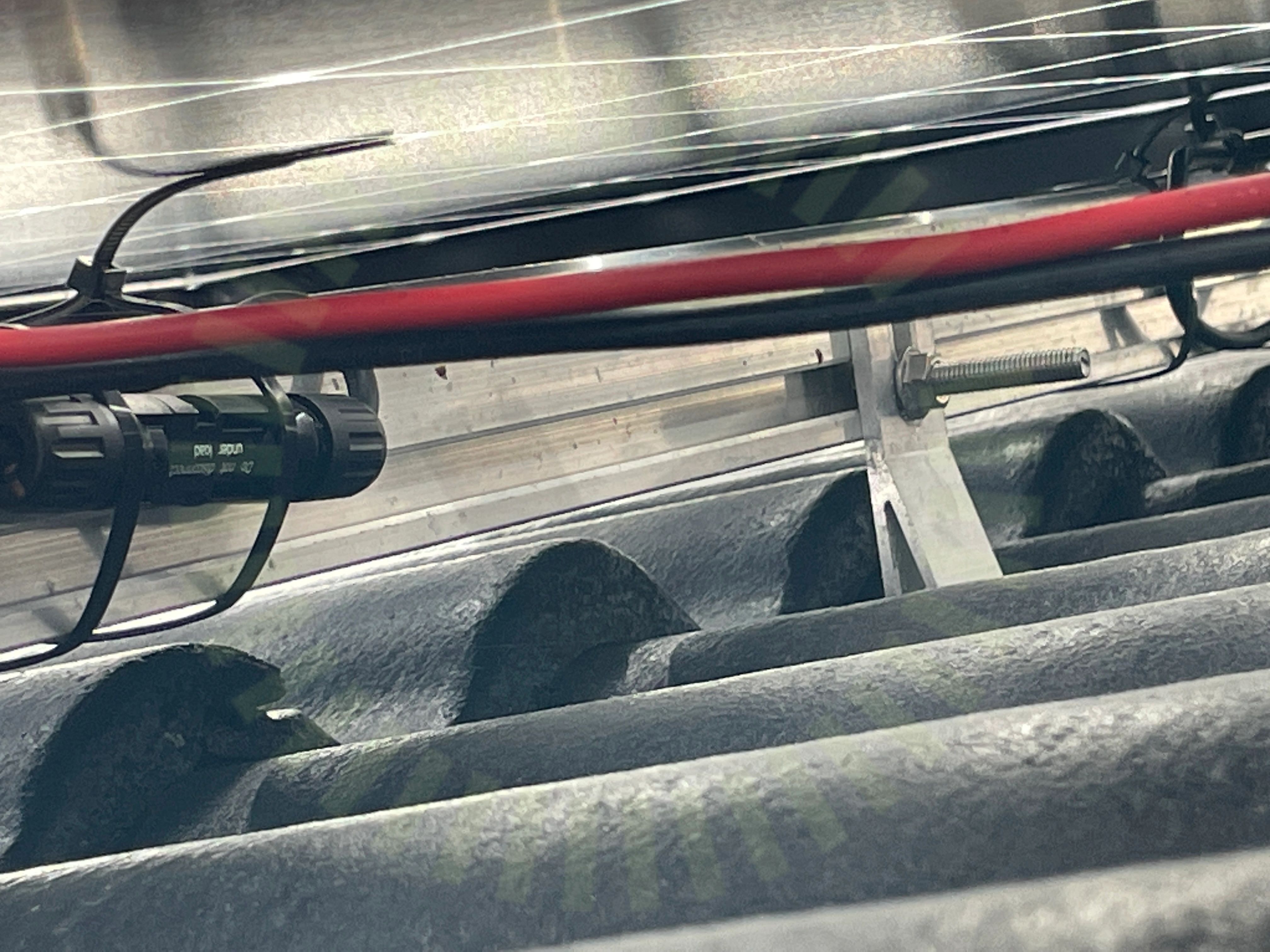

Panelkablagets böjradie

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 15
Förbindelse av kontakter

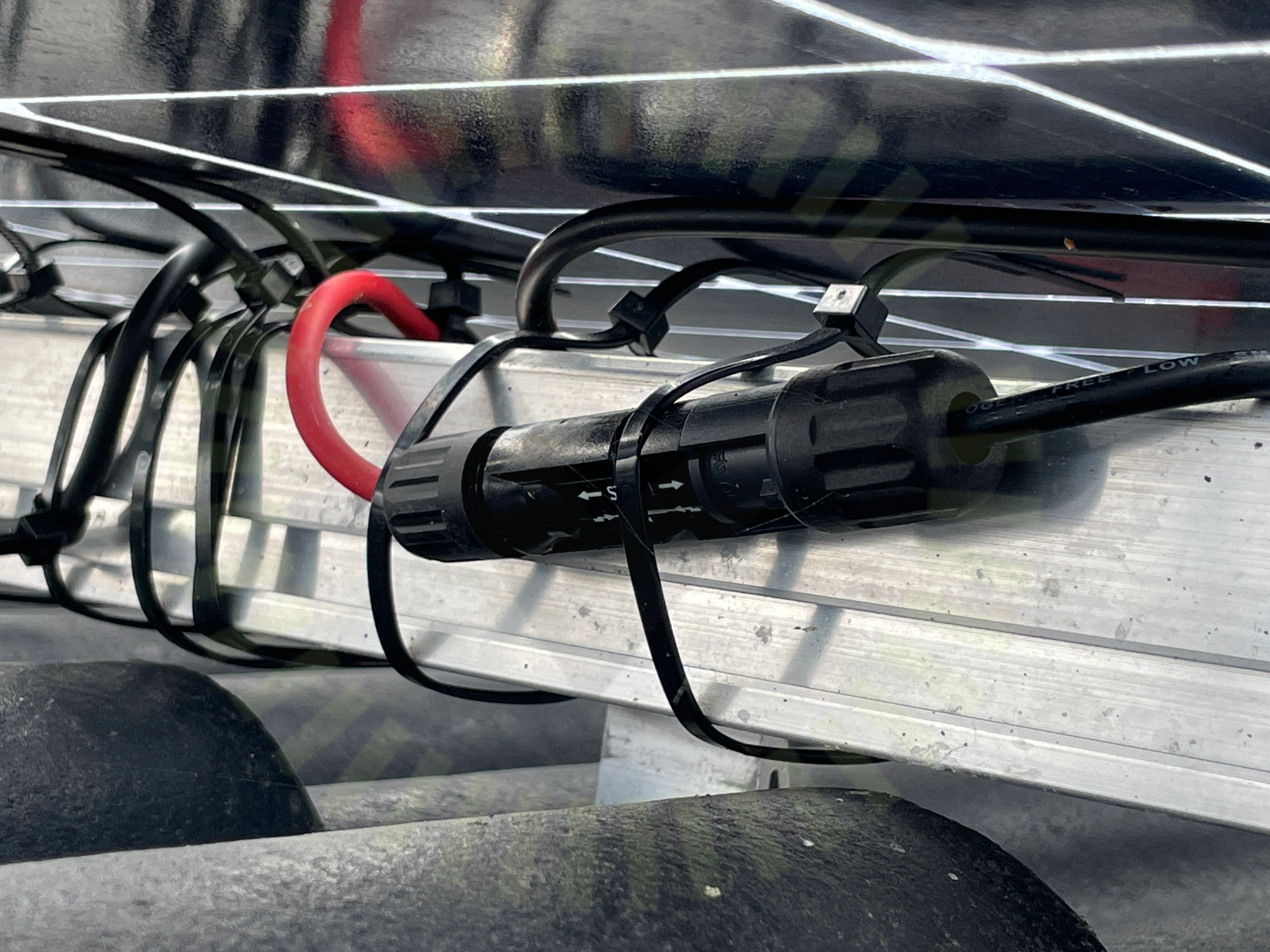

4.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

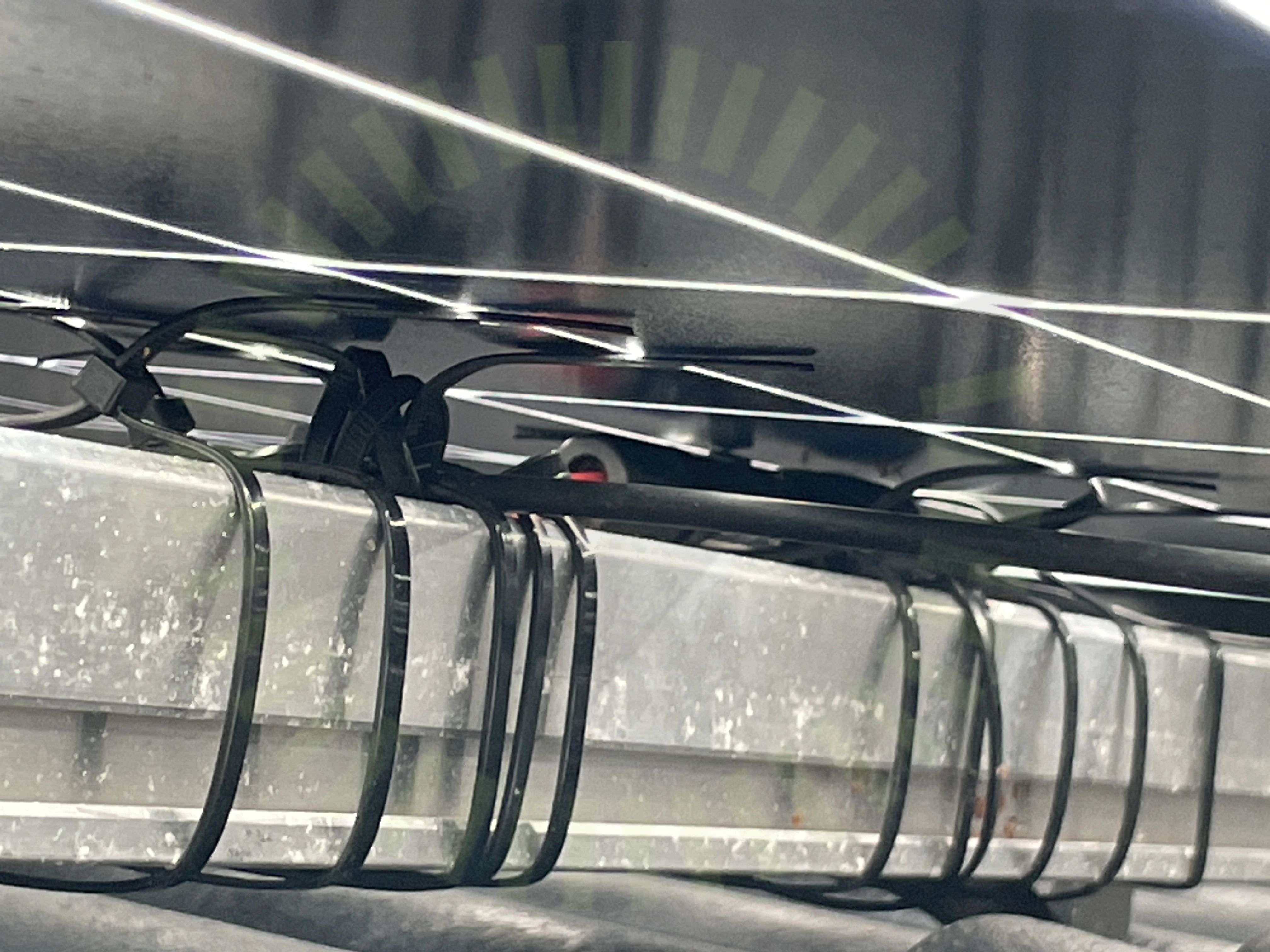

Föremål mot bakstycke

4.4 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 6
Klämmornas placering

4.5 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8
Kopplingslåda böjradie

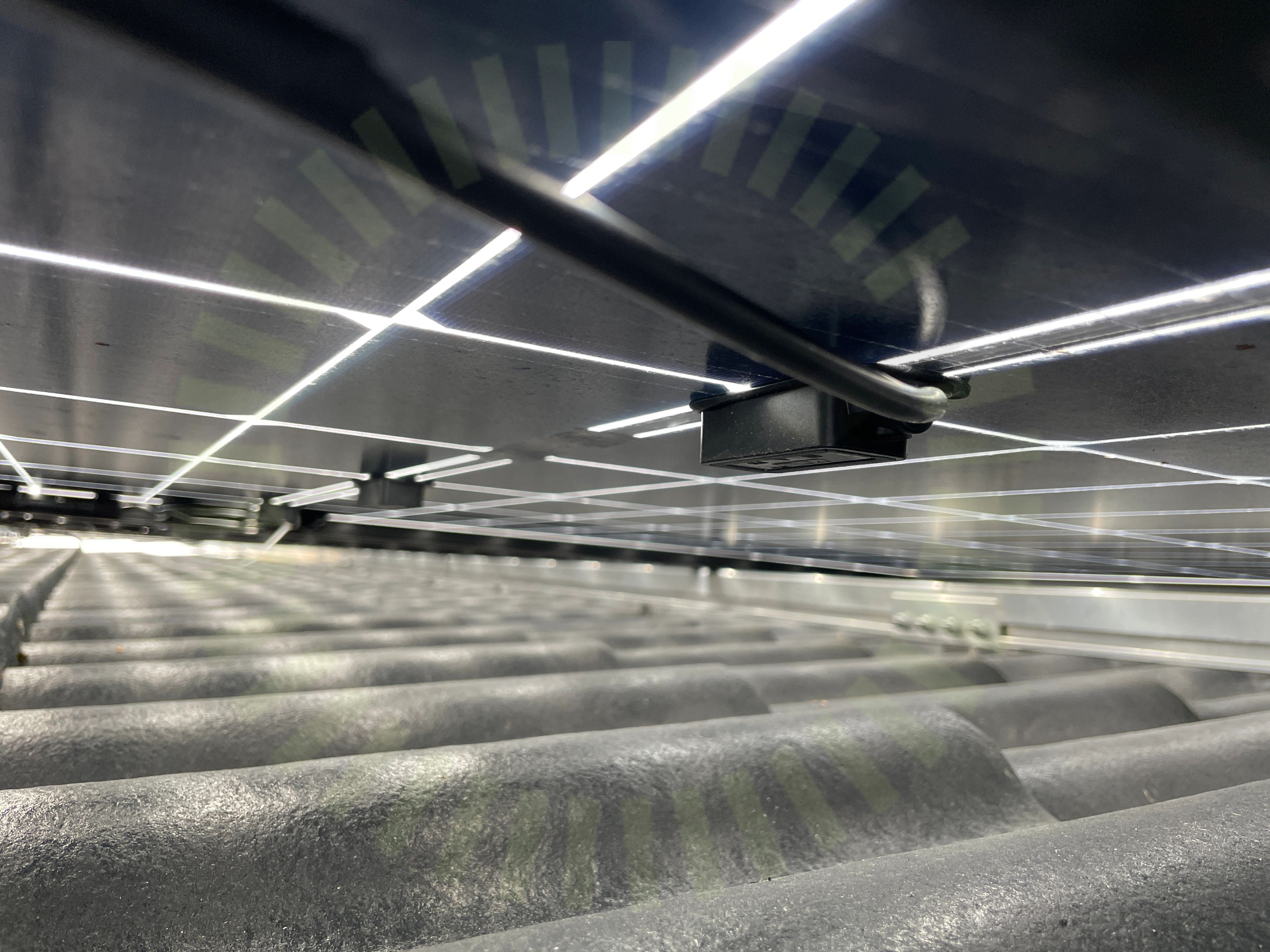

4.6 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Panelramar separerade

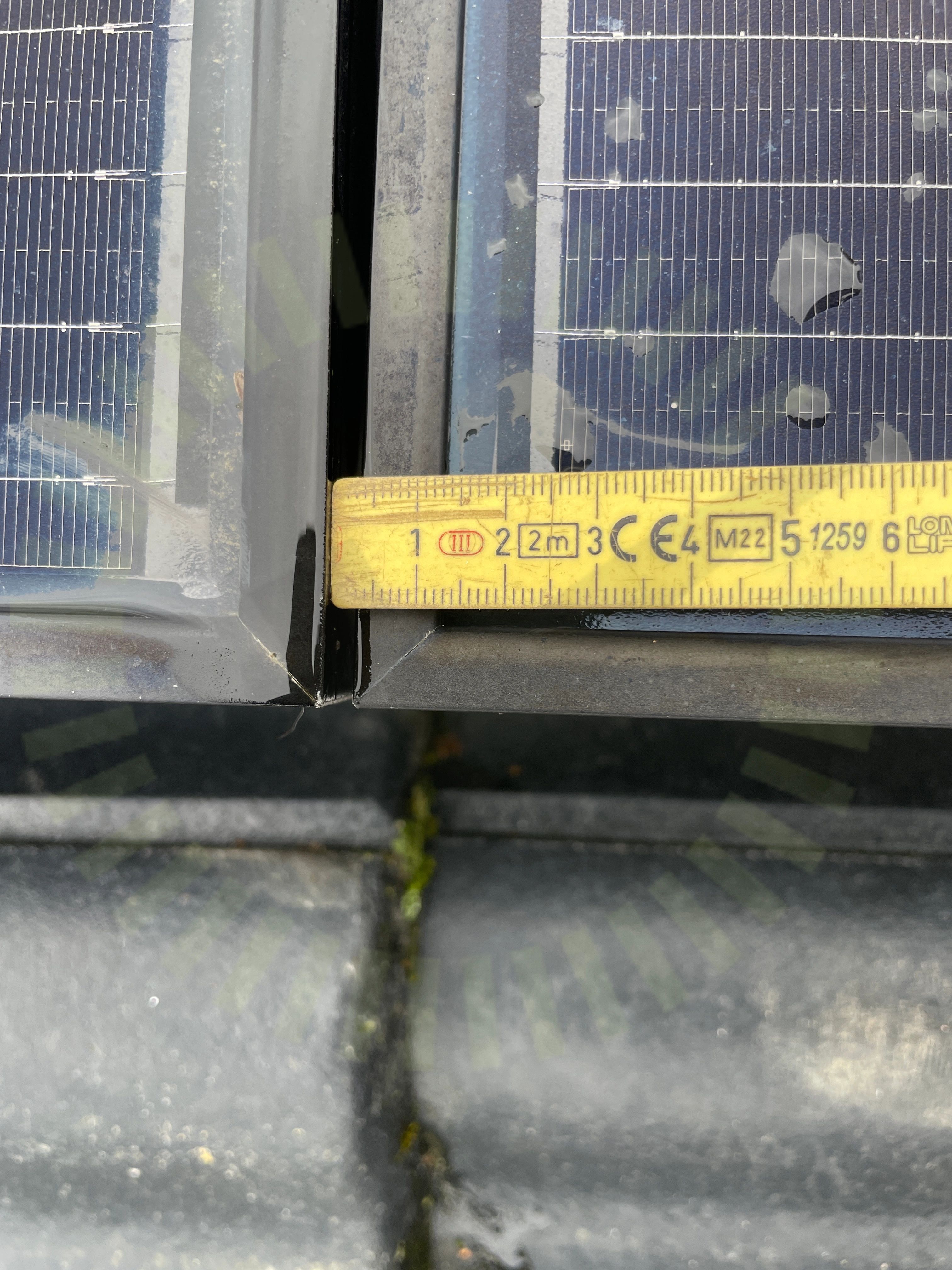

4.7 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 6
Strängförläggning

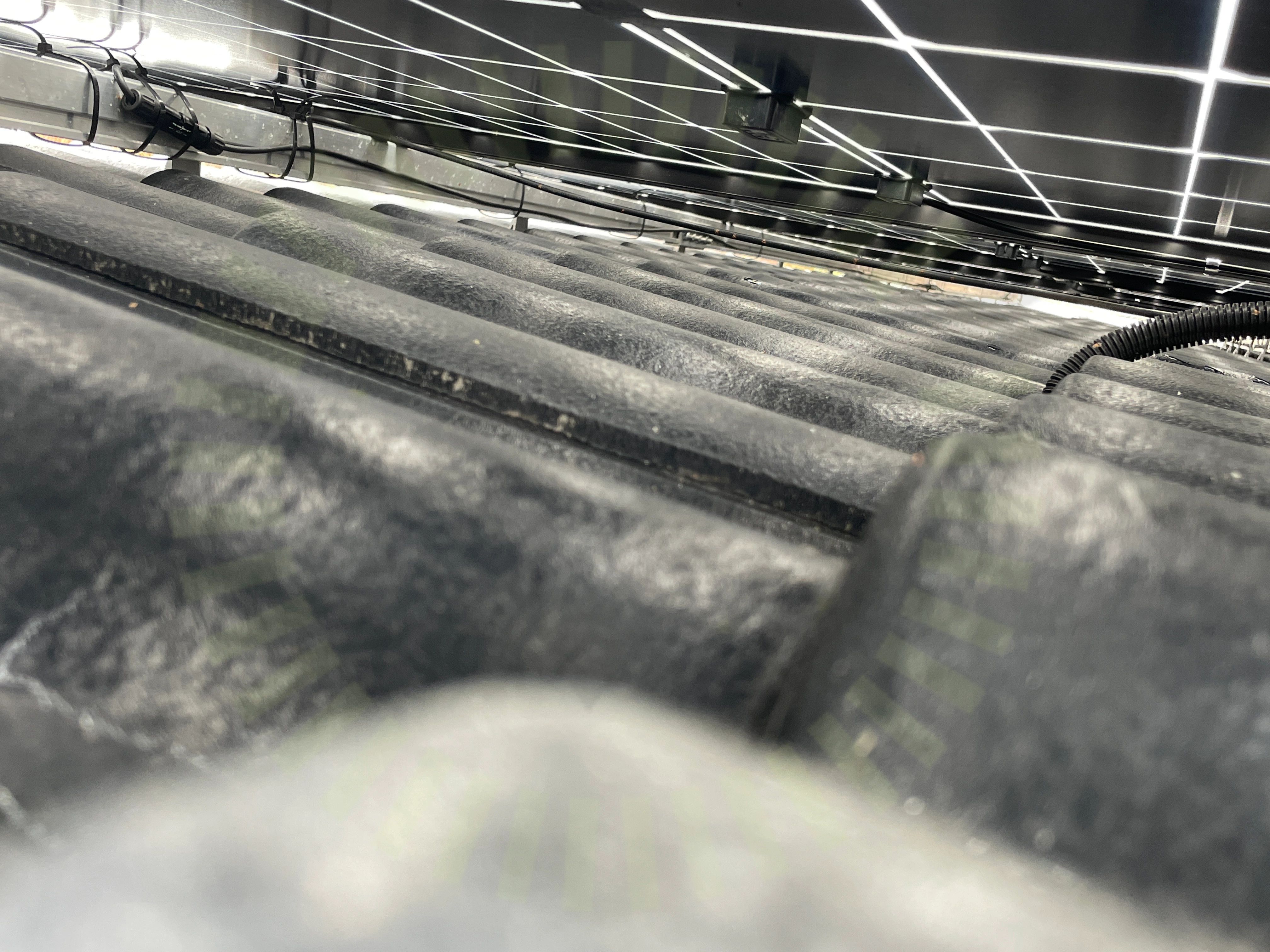

4.8 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

9/17
Avstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Van der Valk: Slimline (Läktfäste)

Anmärkningar

8/23

5.1 Blandade infästningar

Inte godkänd

Man har blandat krokar. Enligt tillverkaren kan man inte ta fram en korrekt lastberäkning när man blandar krokar.

Tillverkarens anvisningar

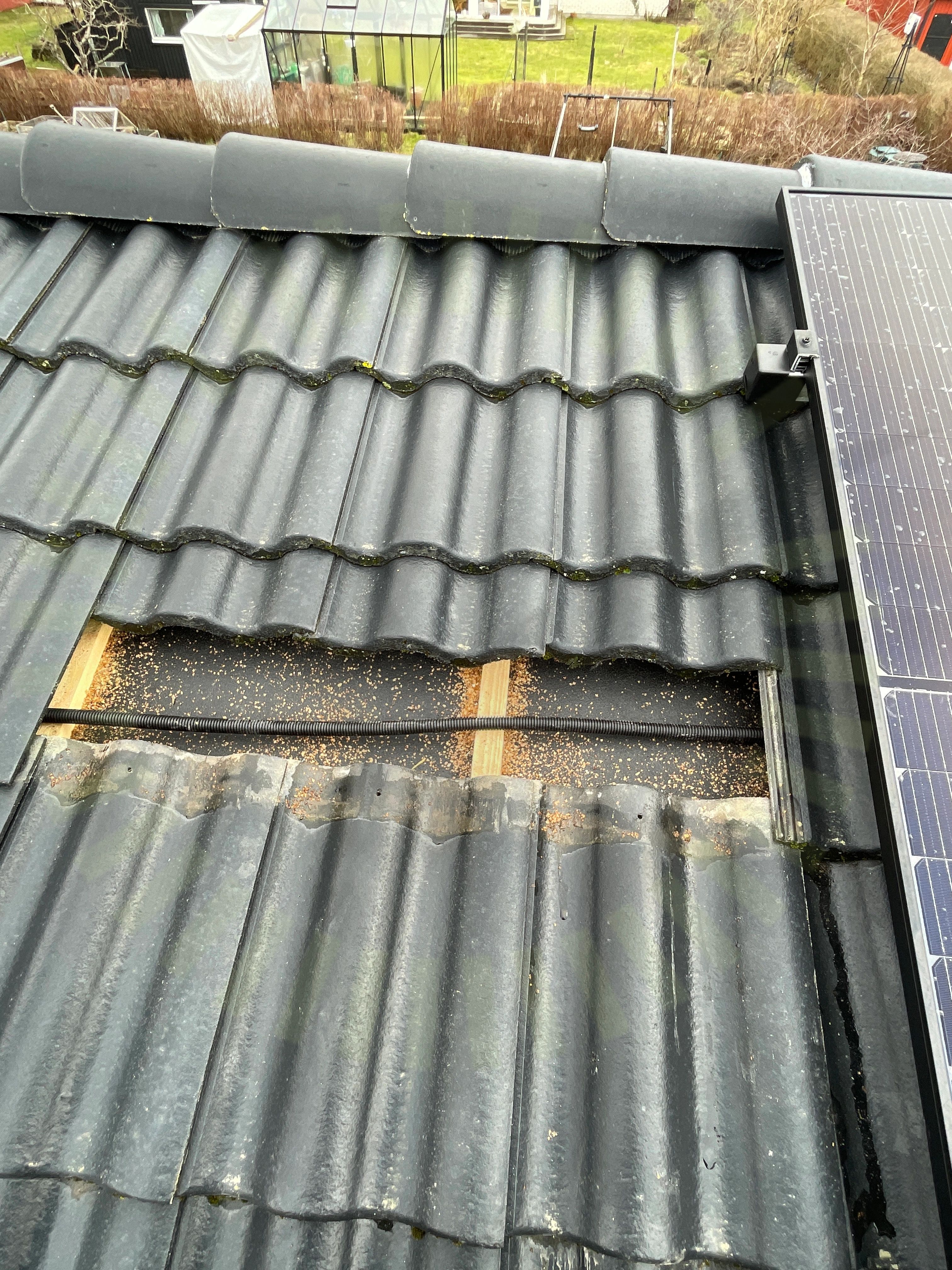

Kabeldragning mellan takytor

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad. Ligger helt löst under takpannor.

SS 436 40 00 (712.522.101)

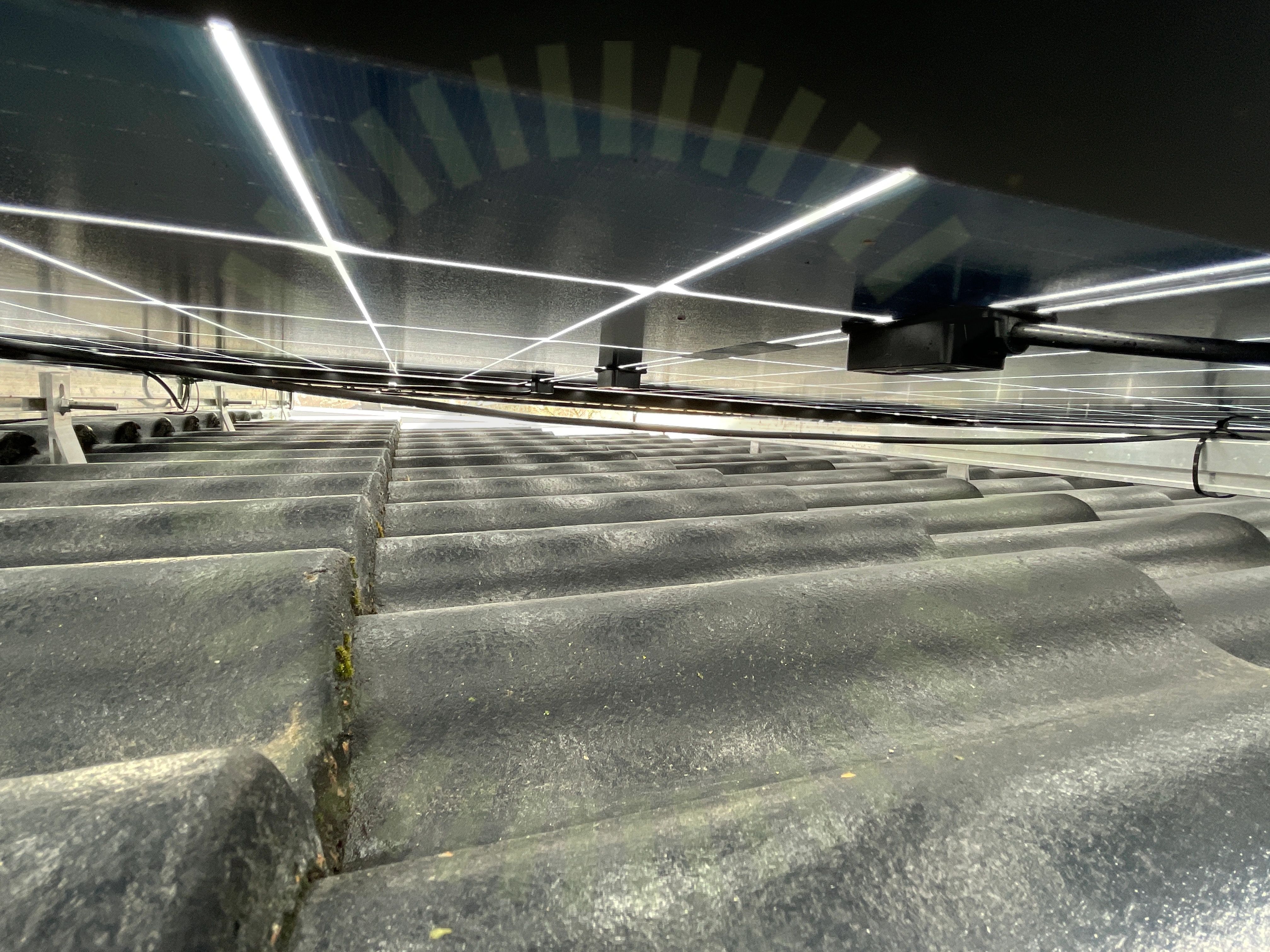

Kabeluppfästning

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

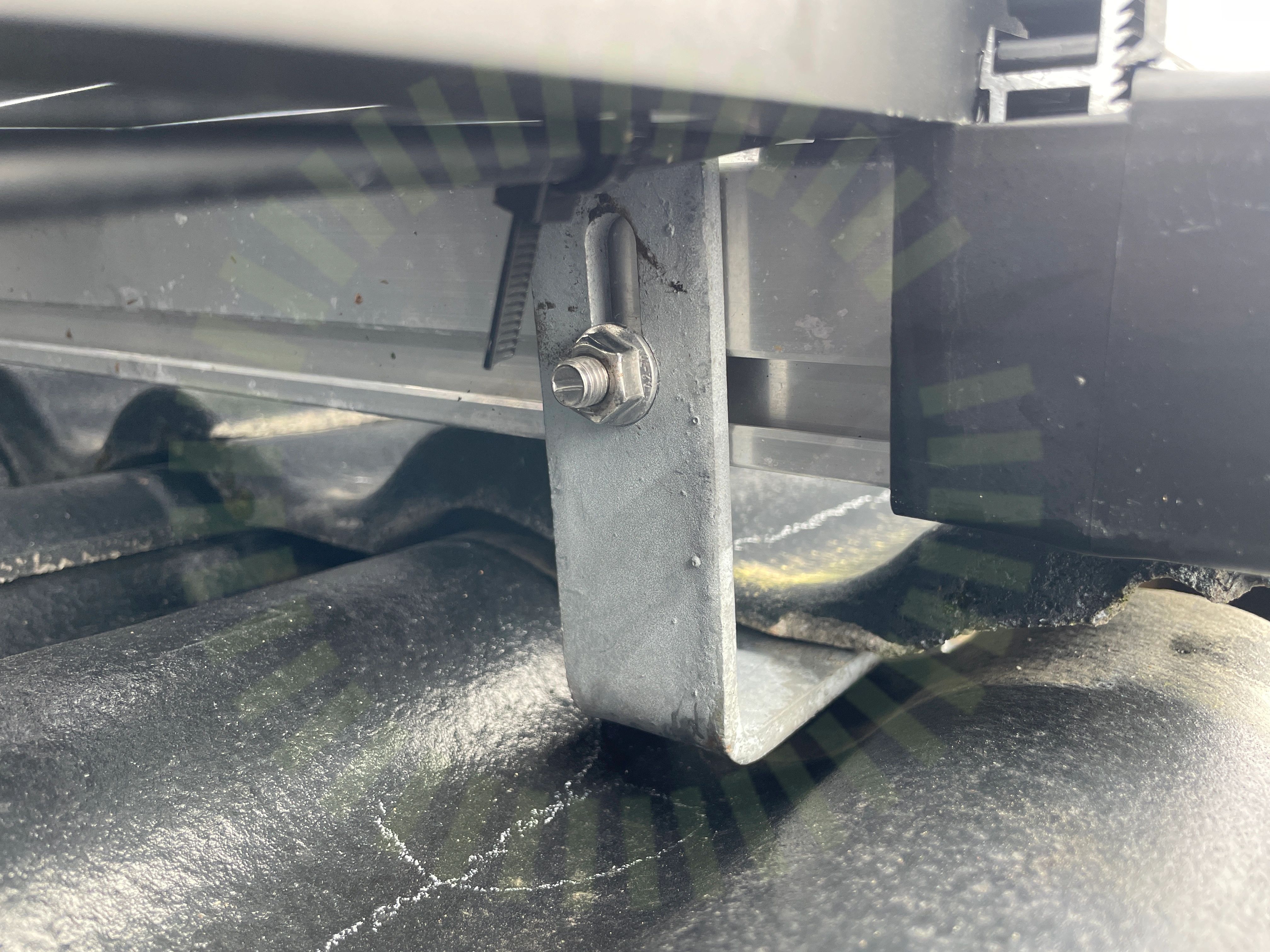

Skenornas infästning

5.4 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

5.5 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

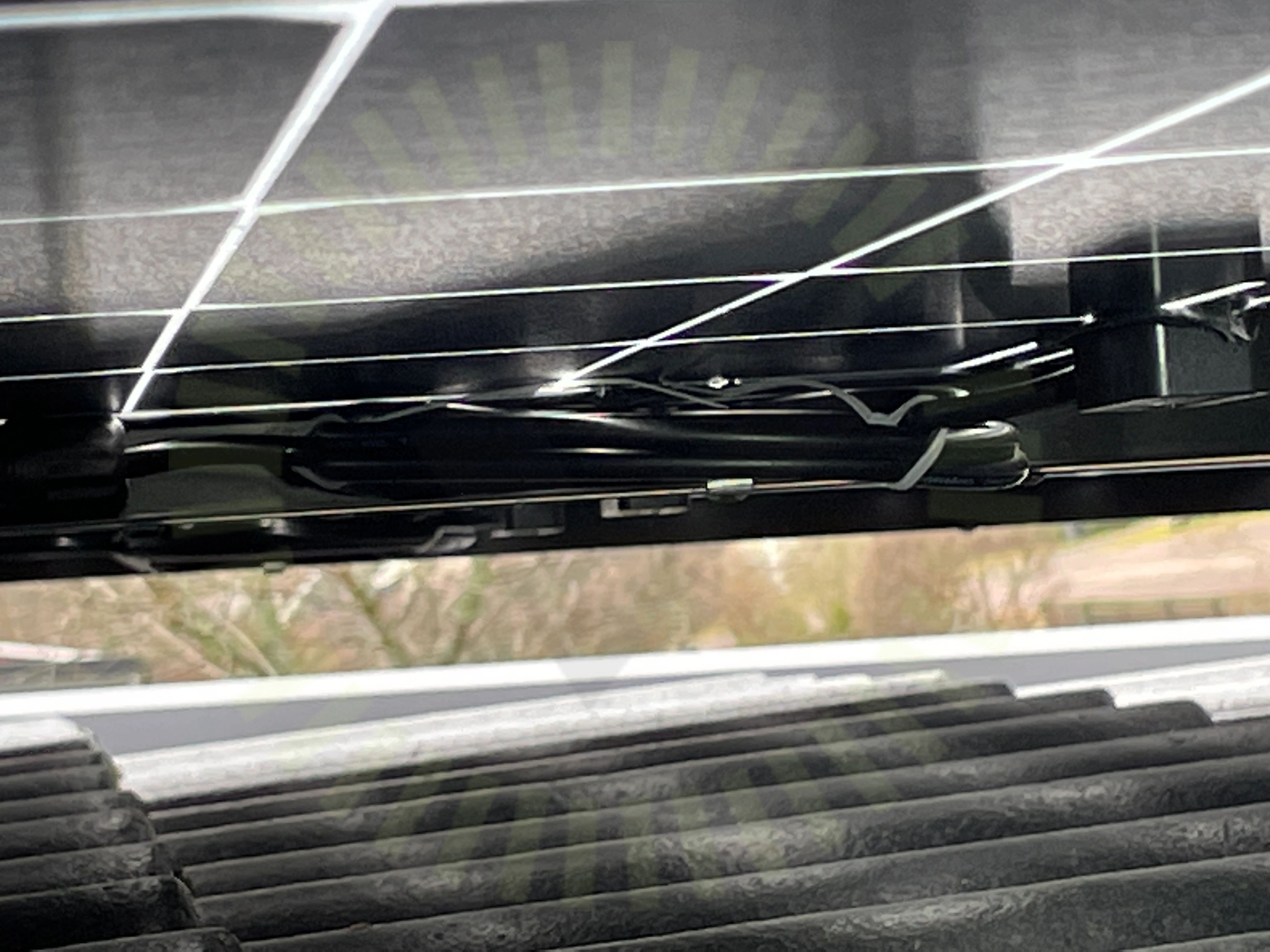

Väderbeständigt material

5.8 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

14/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämma över skarvLäktinfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenskarvarTakets lutningUnderliggande takpannaÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

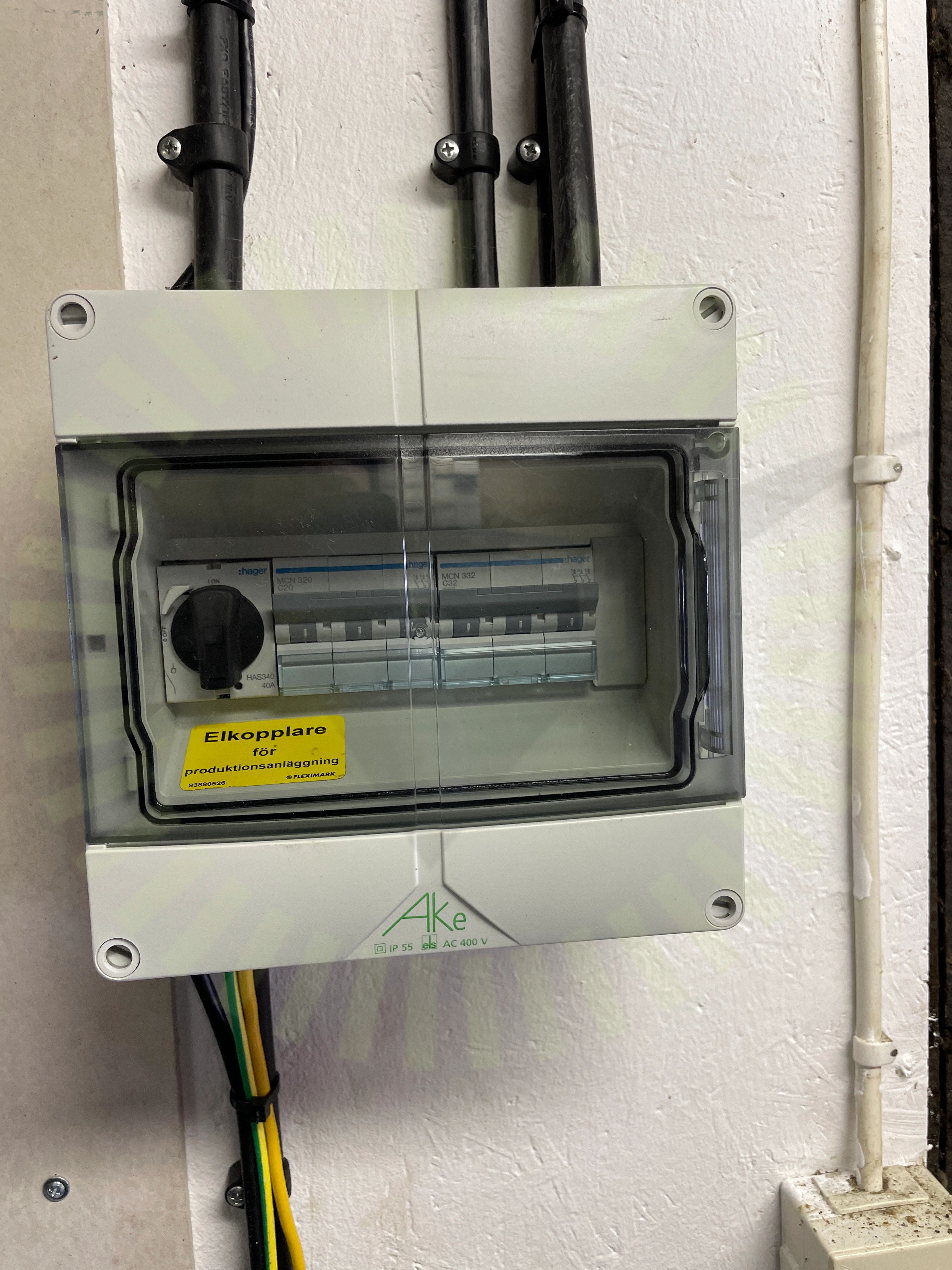

Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

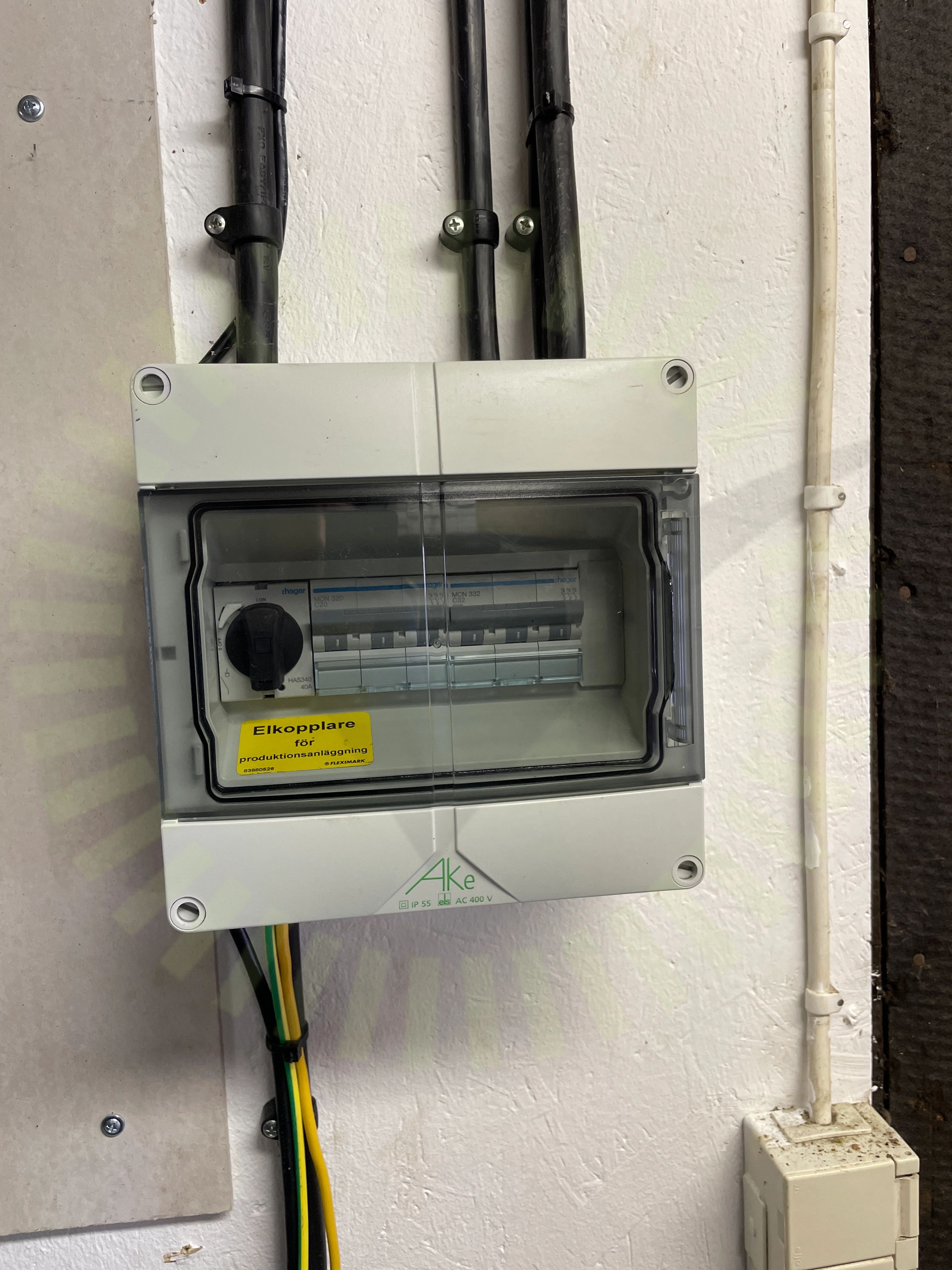

Varning för backspänning

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

8/35
AC Kablage förläggning

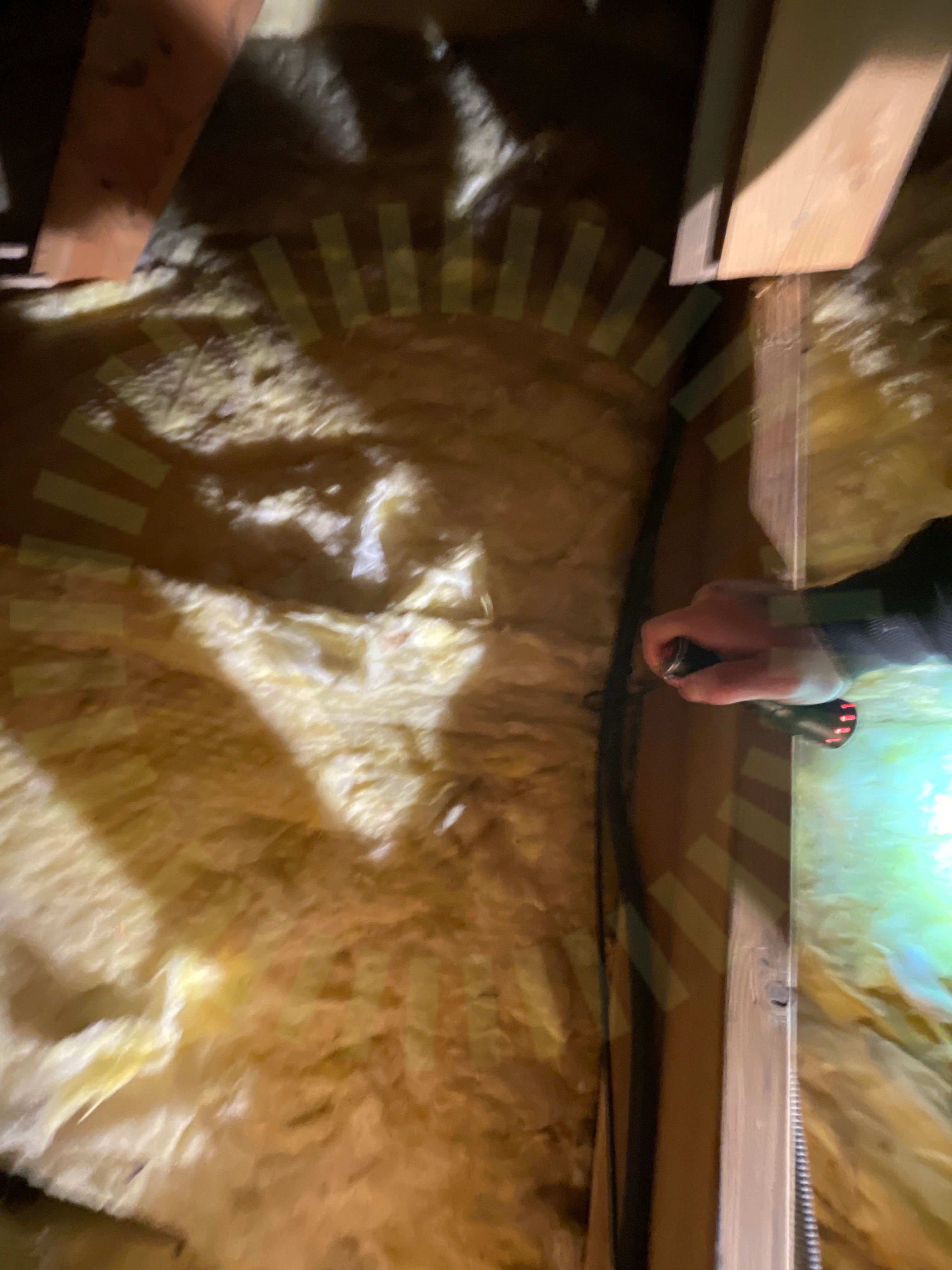

8.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

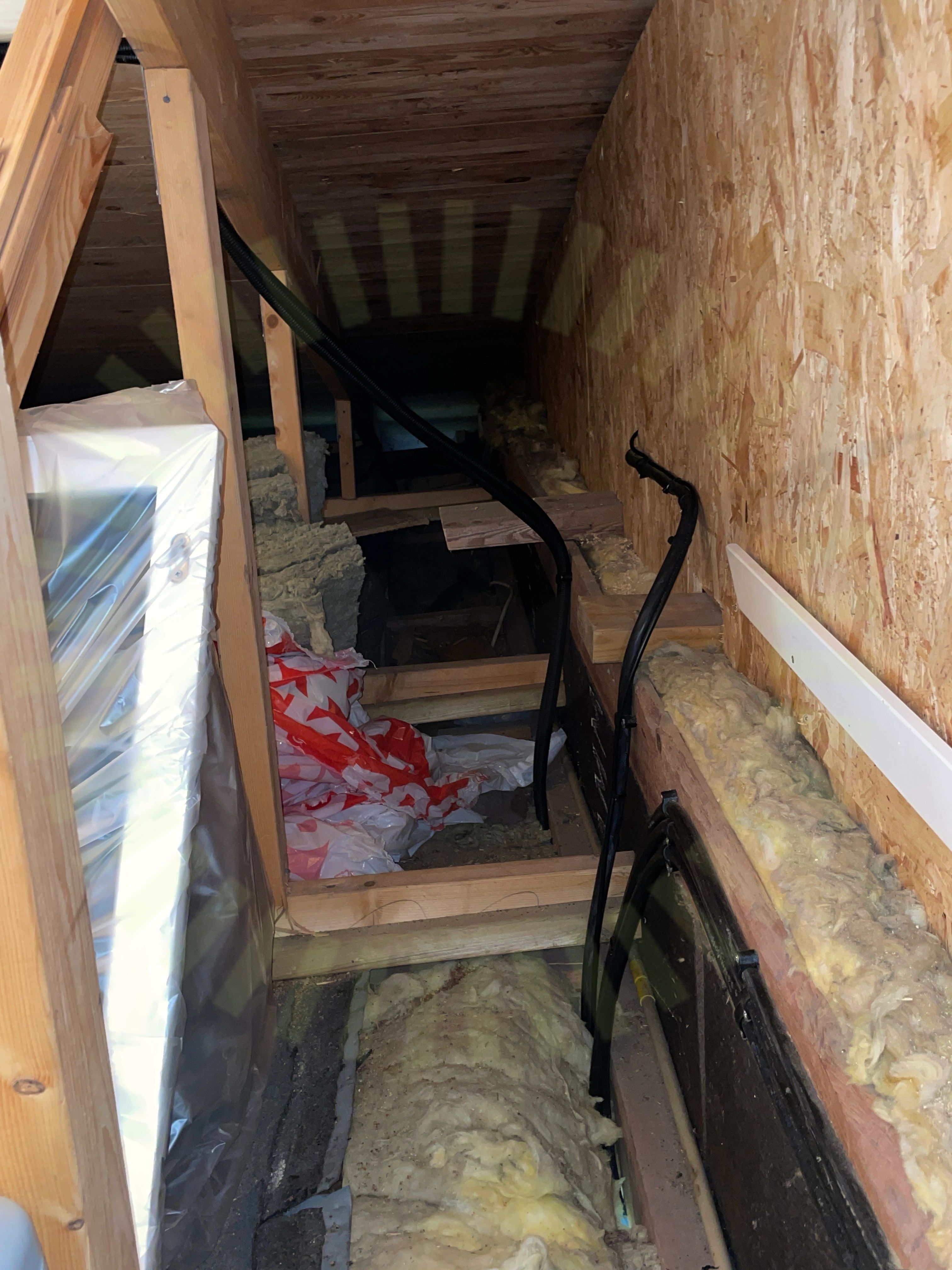

DC Kablage förläggning

8.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

DC Kontakter

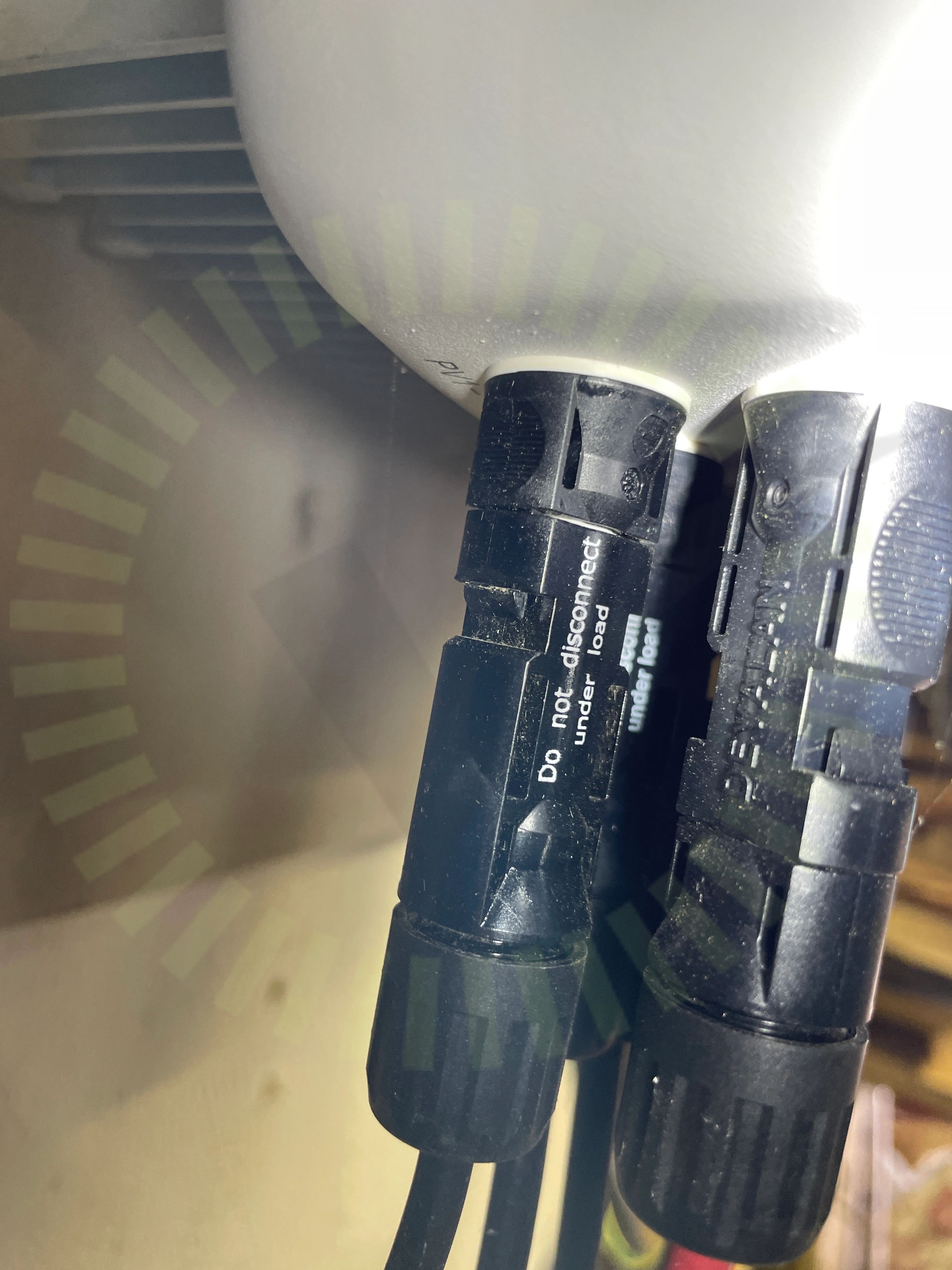

8.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

8.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

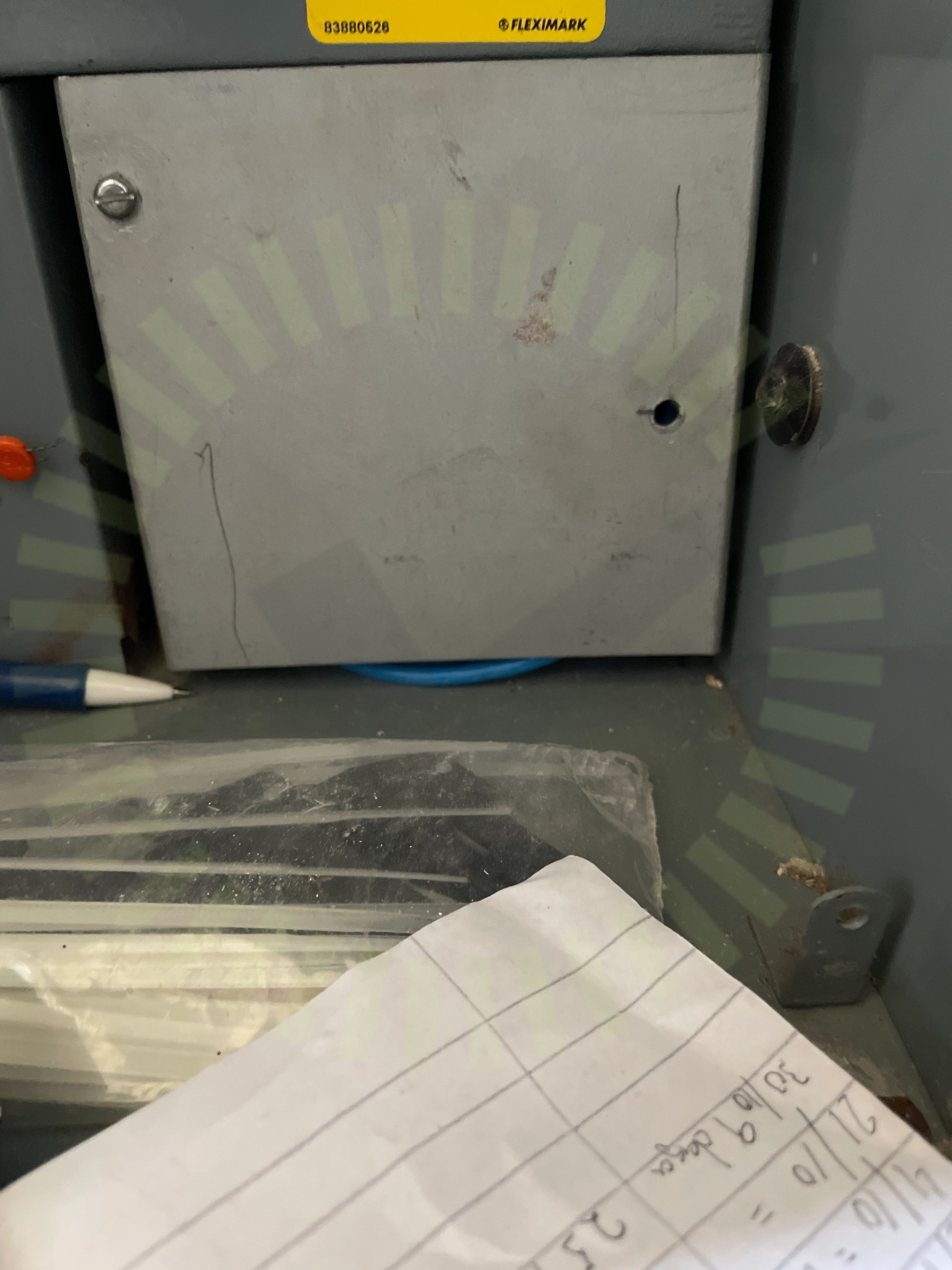

Enkelisolerade ledare

8.5 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Genomföringar

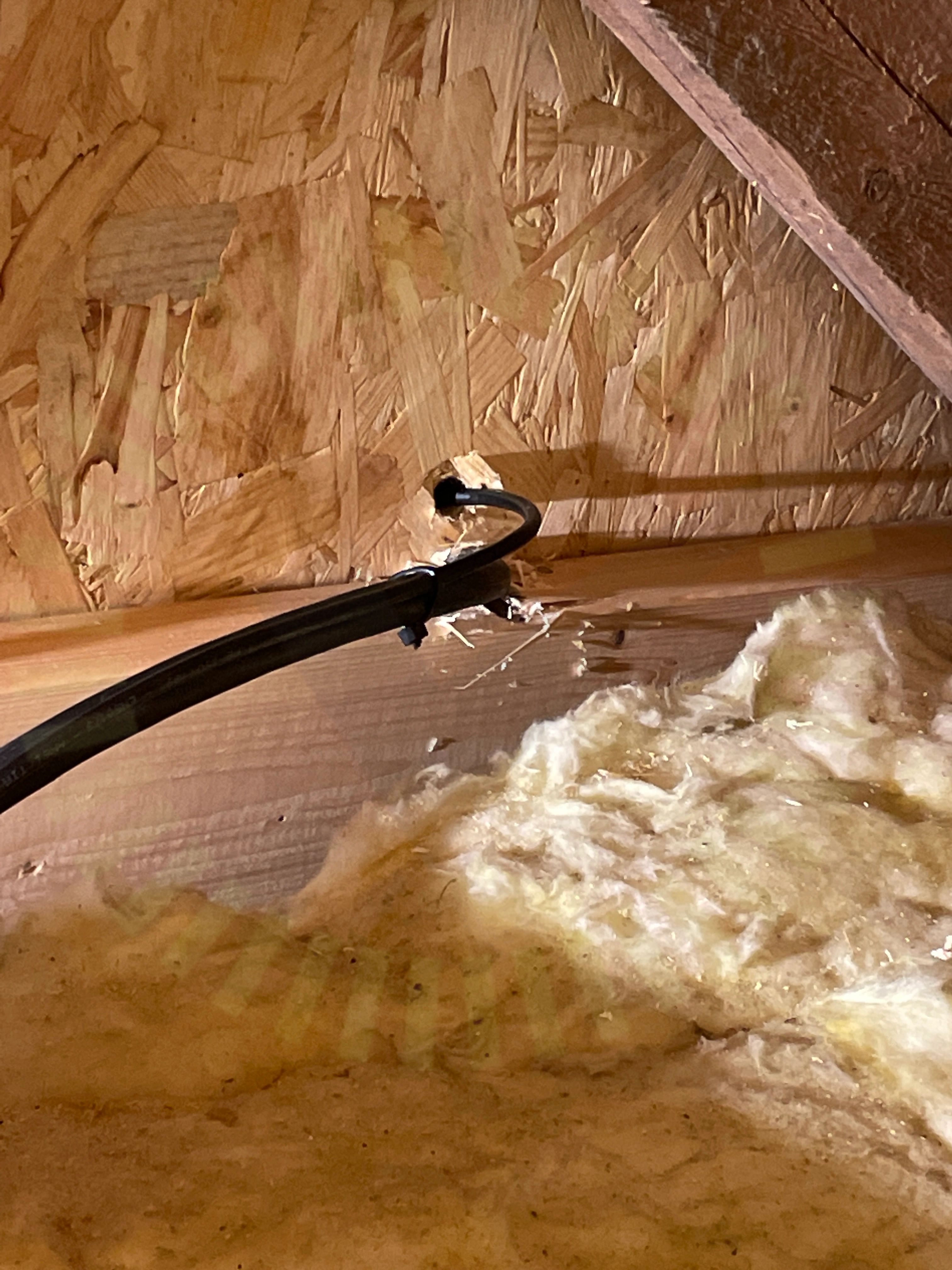

8.6 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Identifiering

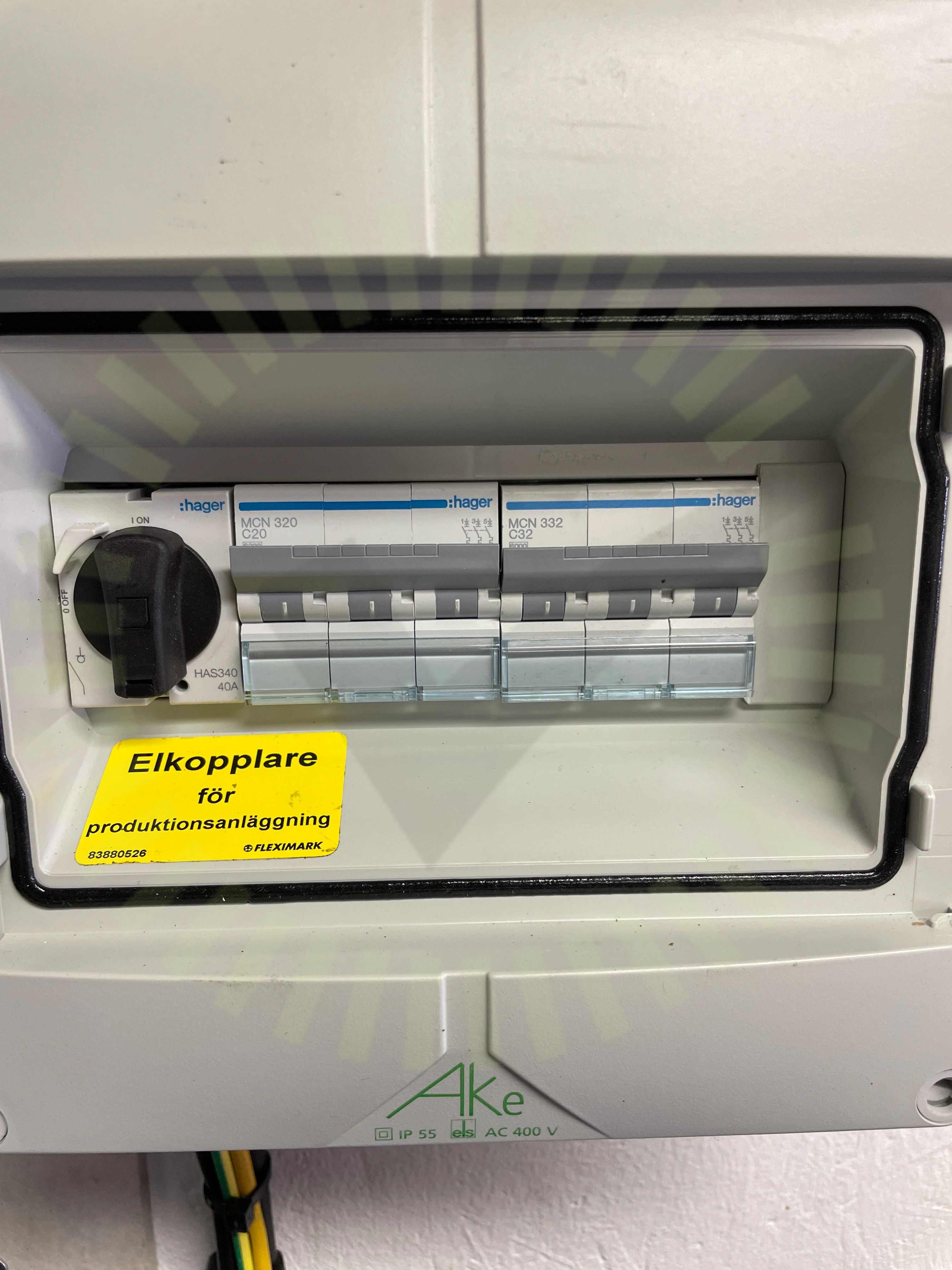

8.7 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

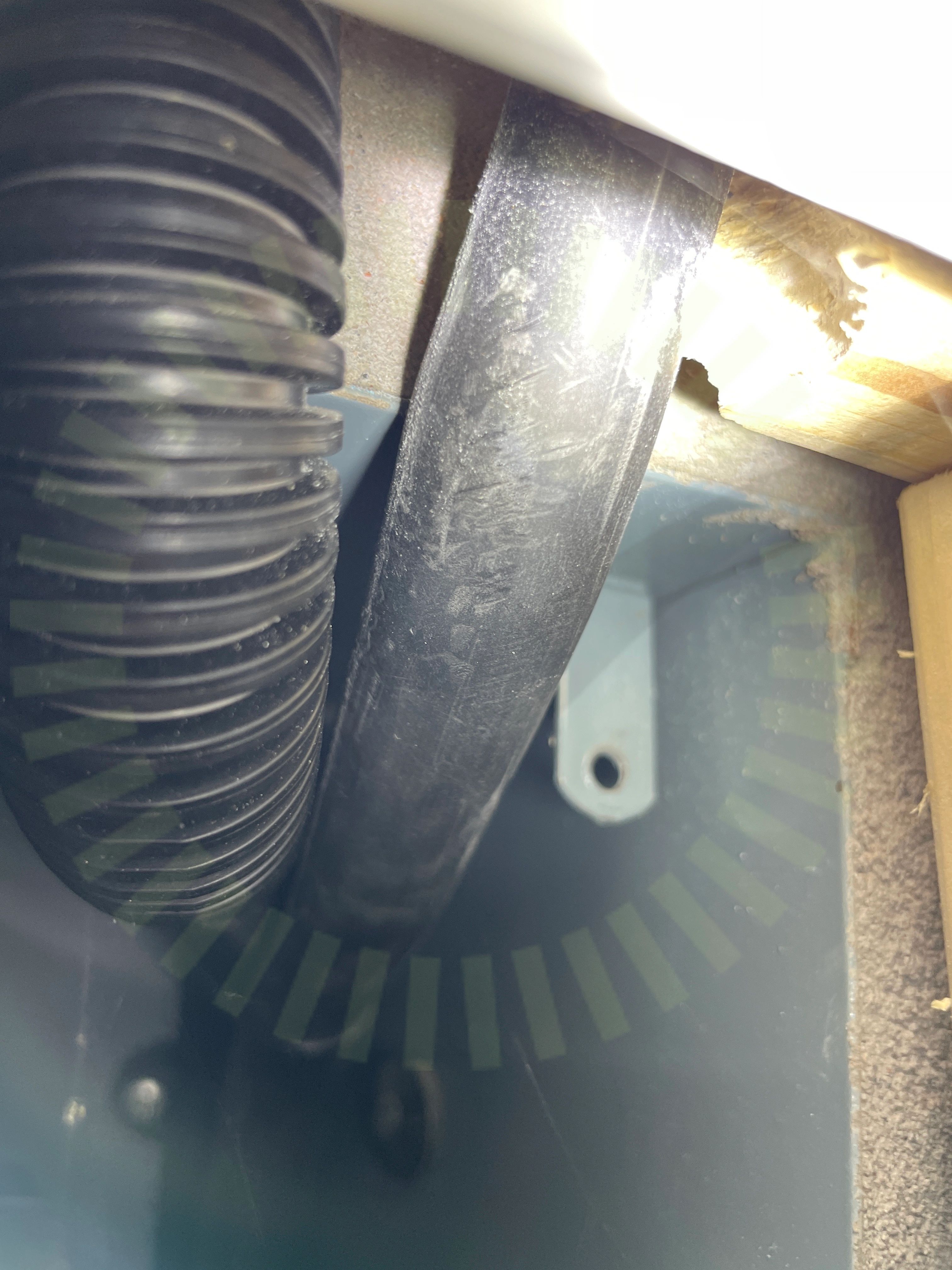

Skarp kant

8.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

23/35
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
