1.1 Mätprotokoll DC
Inte godkändMätning av sträng saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.7
Installation genom
Svea Solar
Datum
3 april 2023
Ort
Järfälla, Stockholms län
90% godkända10% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Tillbehör Bilddokumentation AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Cc 90, CC90- UNUM Betongpannor
Anmärkningar
2/23
2.1 Kabeluppfästning

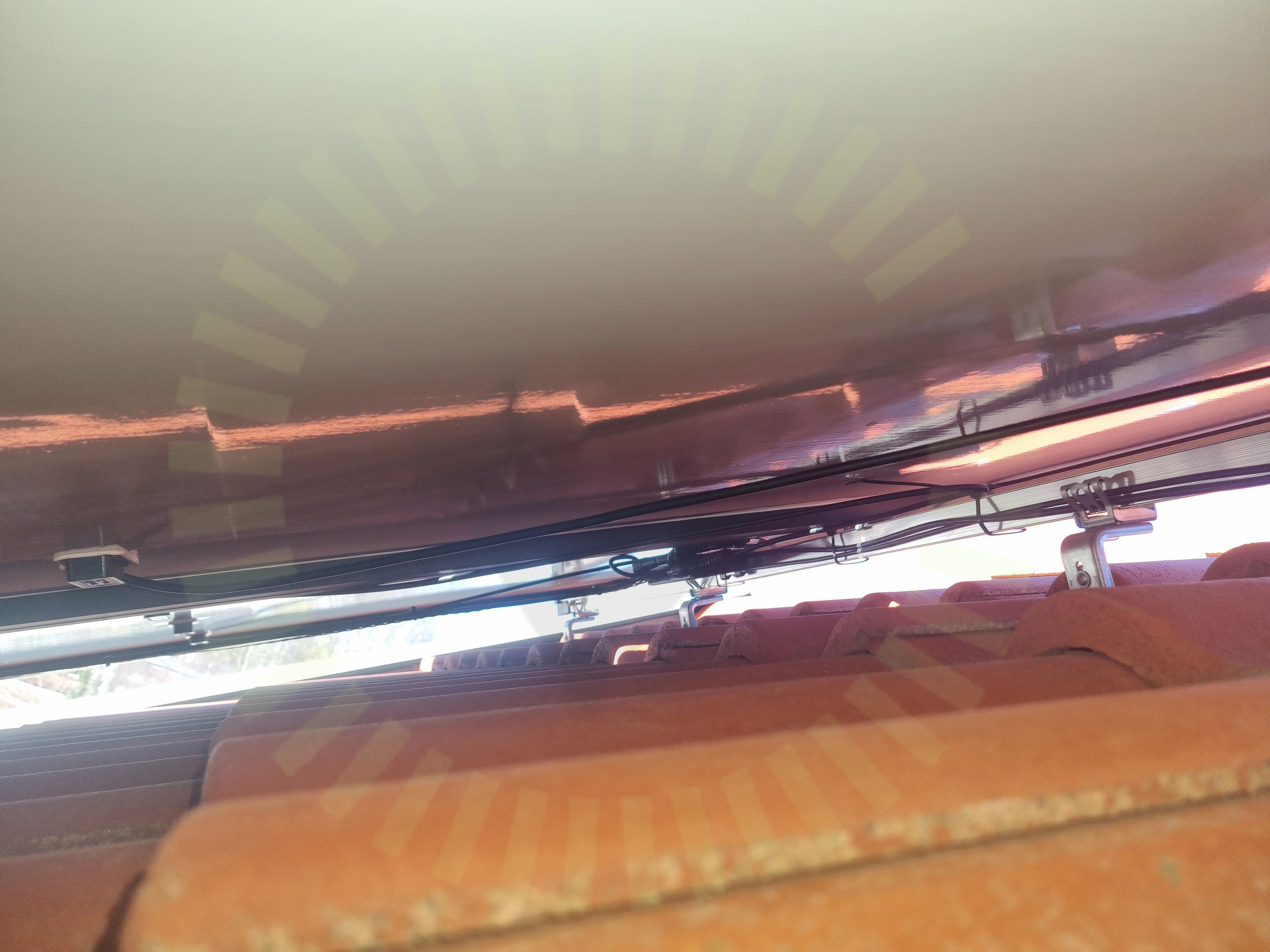

Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
2.2 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skenan är skruvad på den yttersta infästningen i te den näst yttersta
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
20/23DC kabel förläggningFrämmande materialKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Cc 90, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/17
3.1 Kopplingslåda
Inte godkändStress på kablage, skarp böj och hårt drag kablage
Godkända kontrollpunkter
15/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Esdec, ESDEC Lutande Panntak
Anmärkningar
4/26

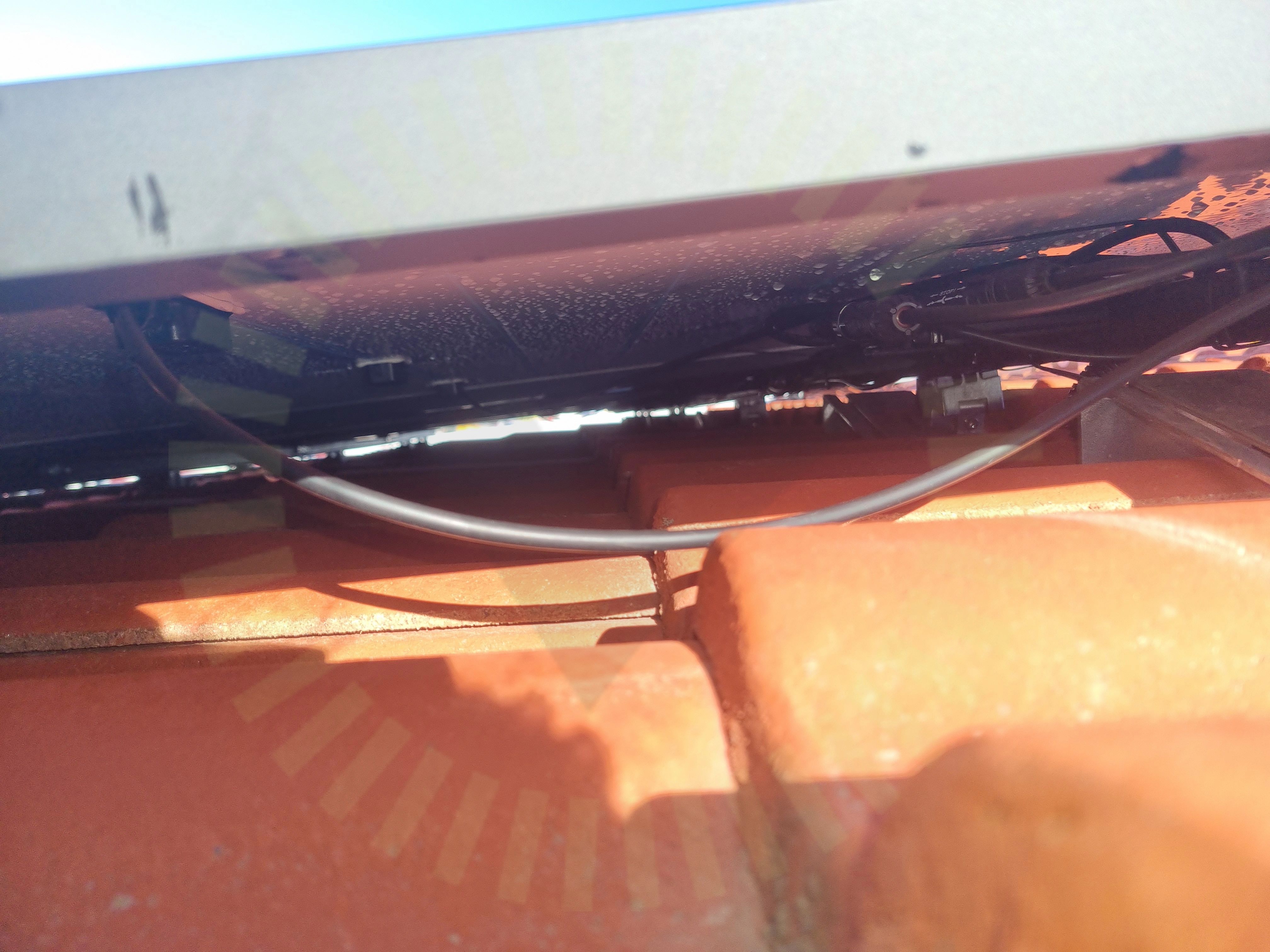

4.1 Kabeluppfästning

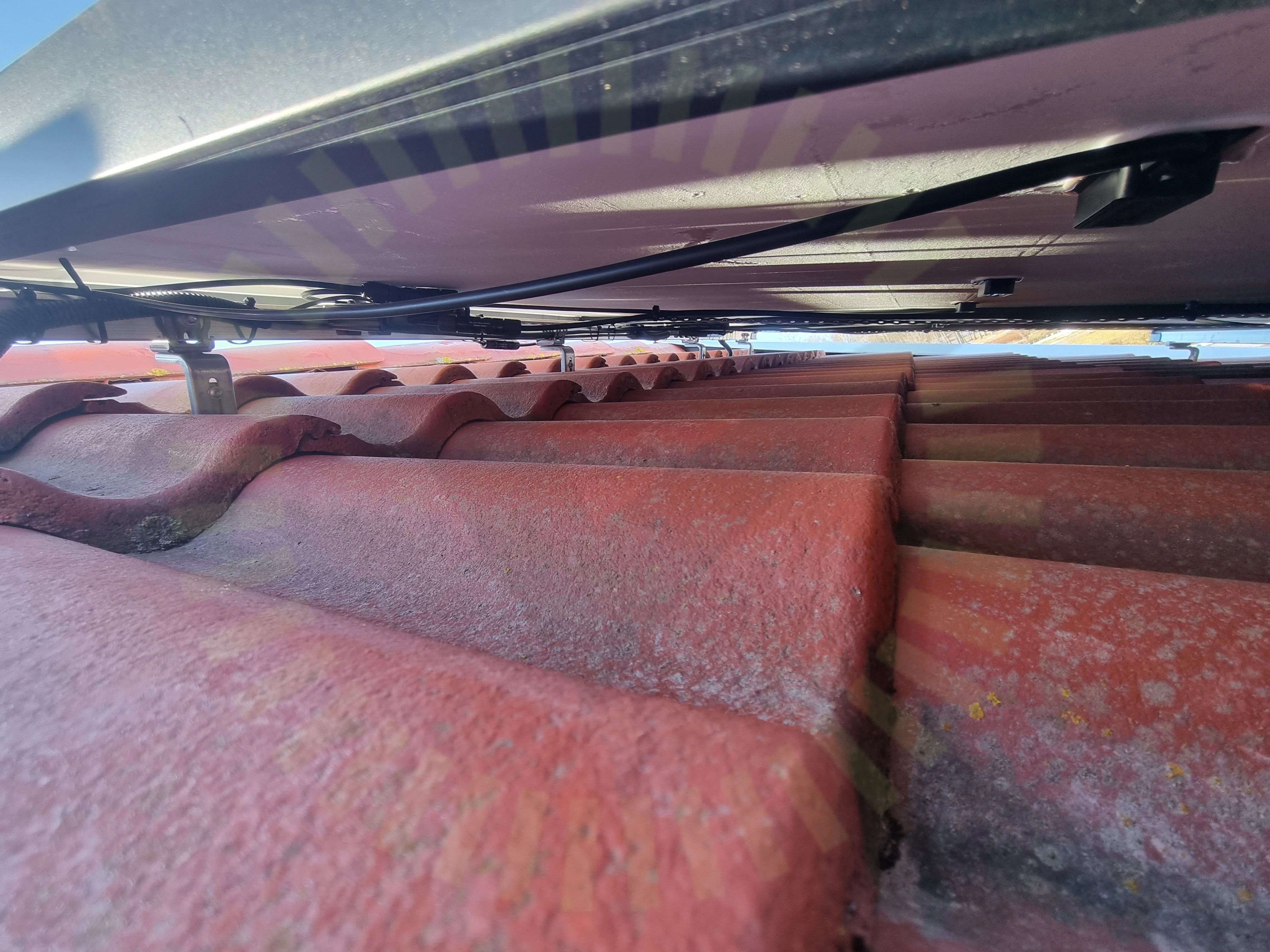

Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
4.2 Skenans utstick för klämma
Inte godkändÄndklämmor sitter inte fast. Skena för lång.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar
4.4 Takkrokarnas CC
Inte godkändLastberäkning saknas uppmätt 600cc
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/26Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialFörstärkningsskruvKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Esdec, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/17

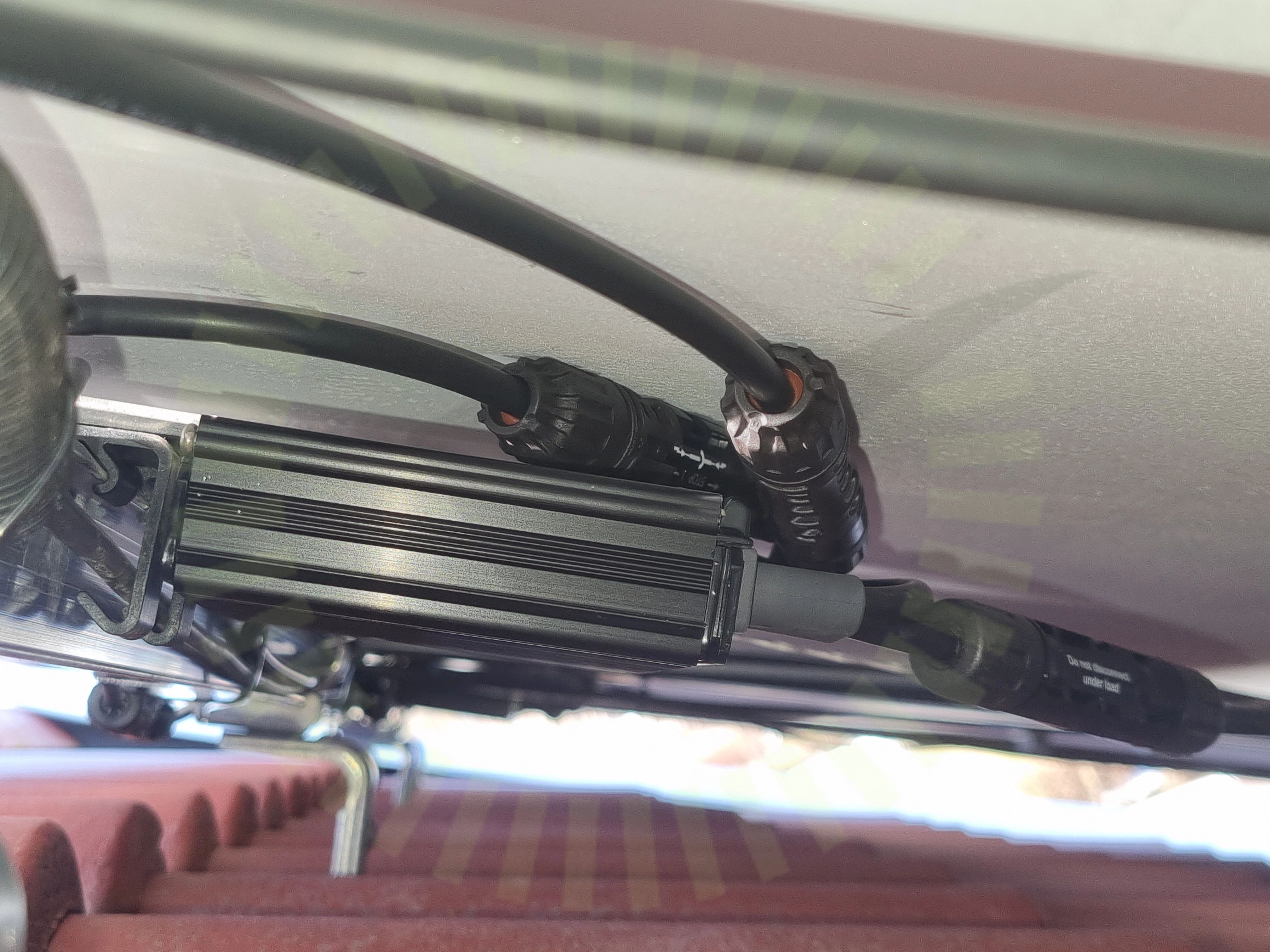

5.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

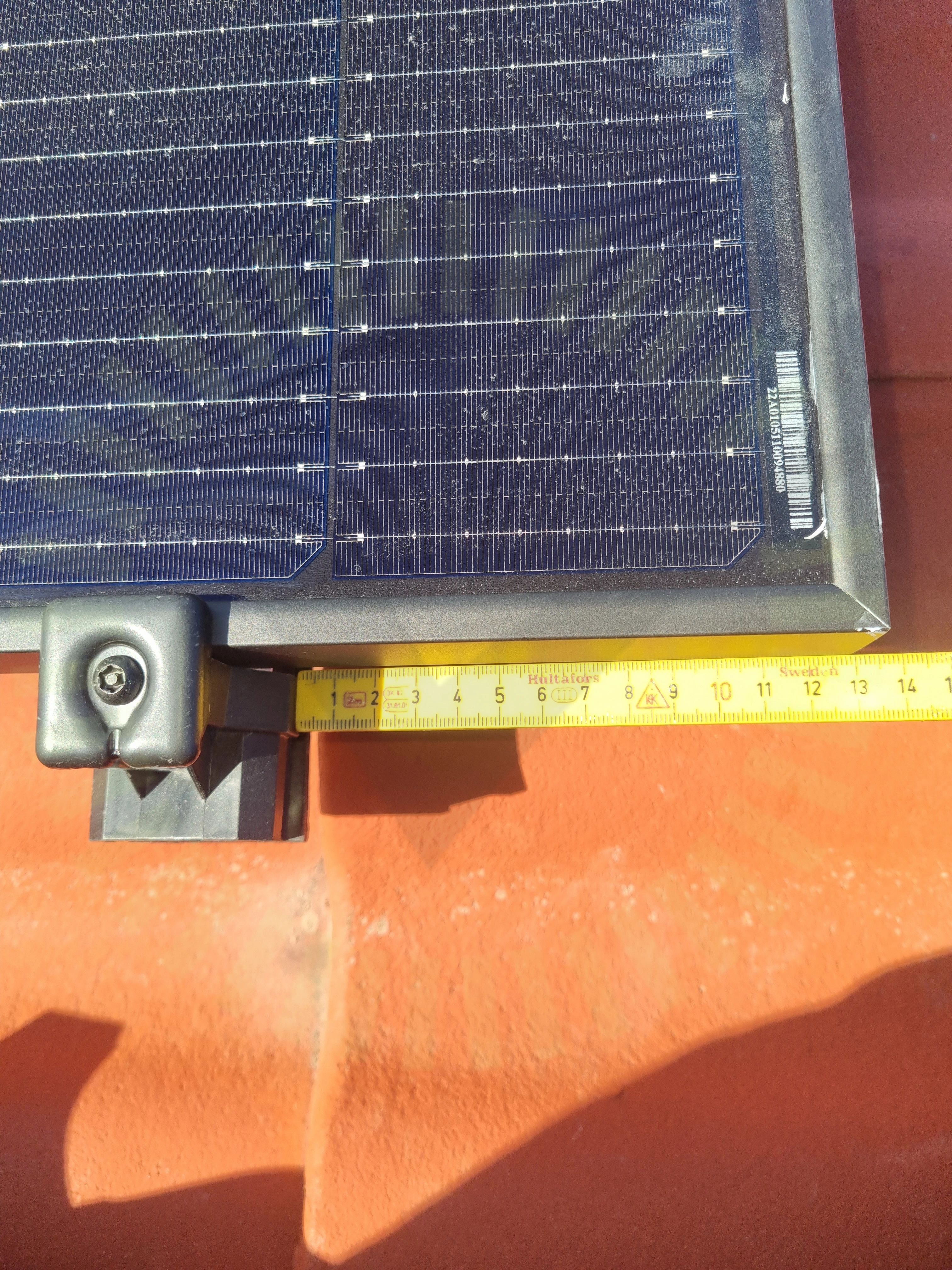

5.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

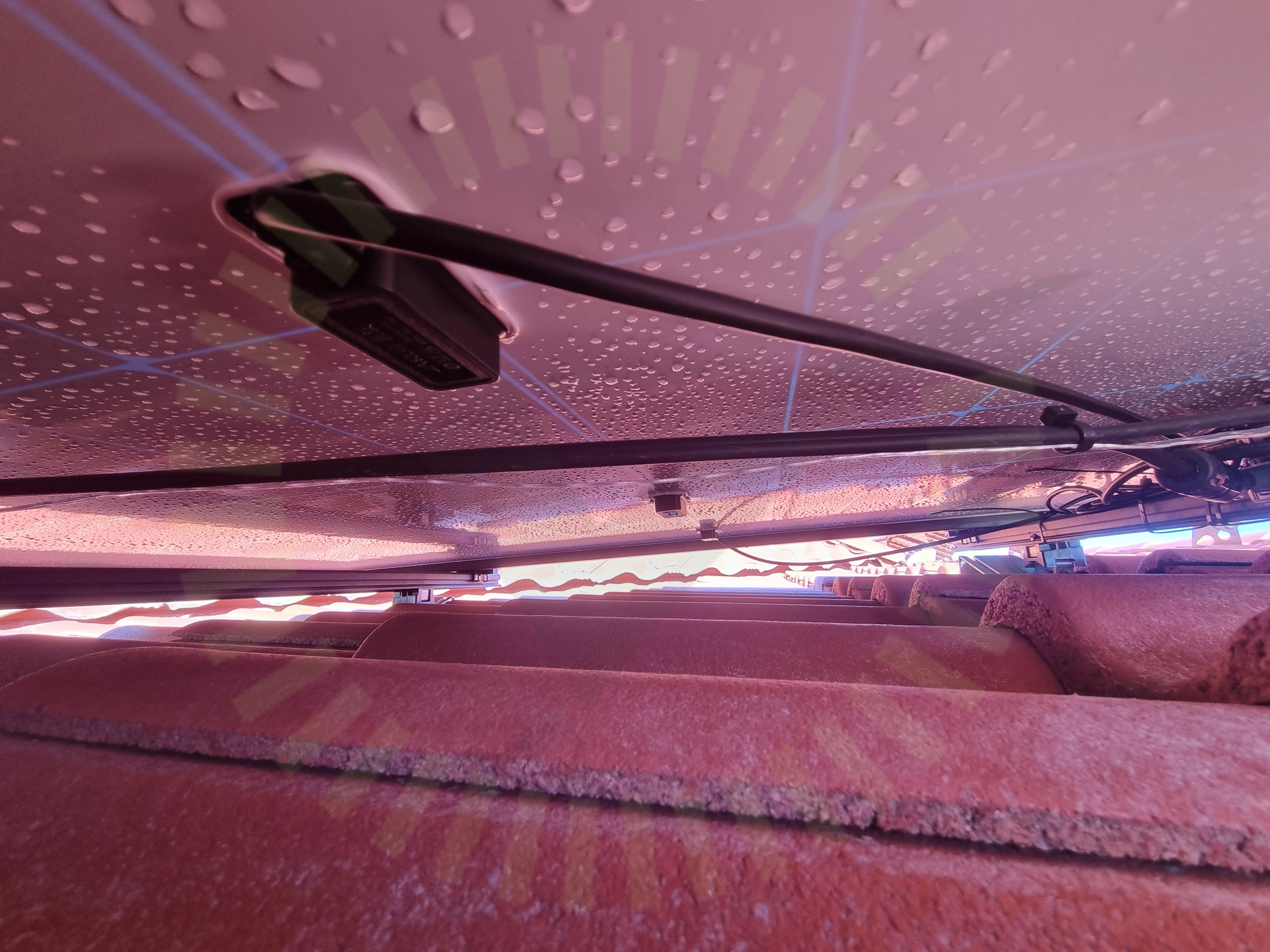

5.3 Kopplingslåda
Inte godkändStress på kablage som kommer ur kopplingslåda
Godkända kontrollpunkter
13/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Varselmärkning
Anmärkningar
1/4

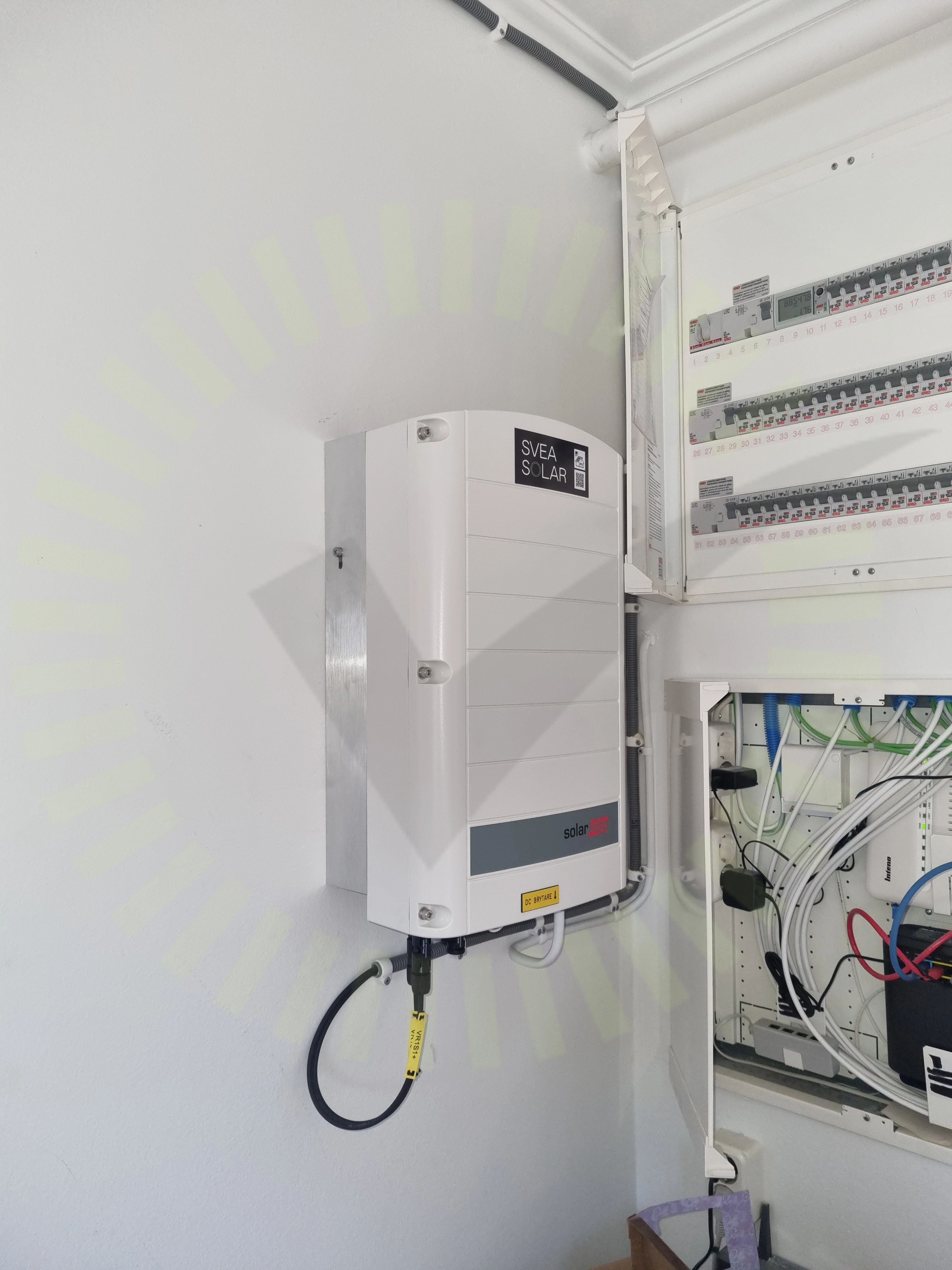

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Godkända kontrollpunkter
26/26AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
