Besiktningsrapport

8.6

Installation genom

Sun4Energy

Datum

8 augusti 2023

Ort

Ingarö, Stockholms län

Takkrokarnas CC

Jordning av chassi

Förbindelse av kontakter

+ 5

91% godkända9% ej godkända

Om installationen

PanelerEurener: MEPV 108

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-9TL3-X

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

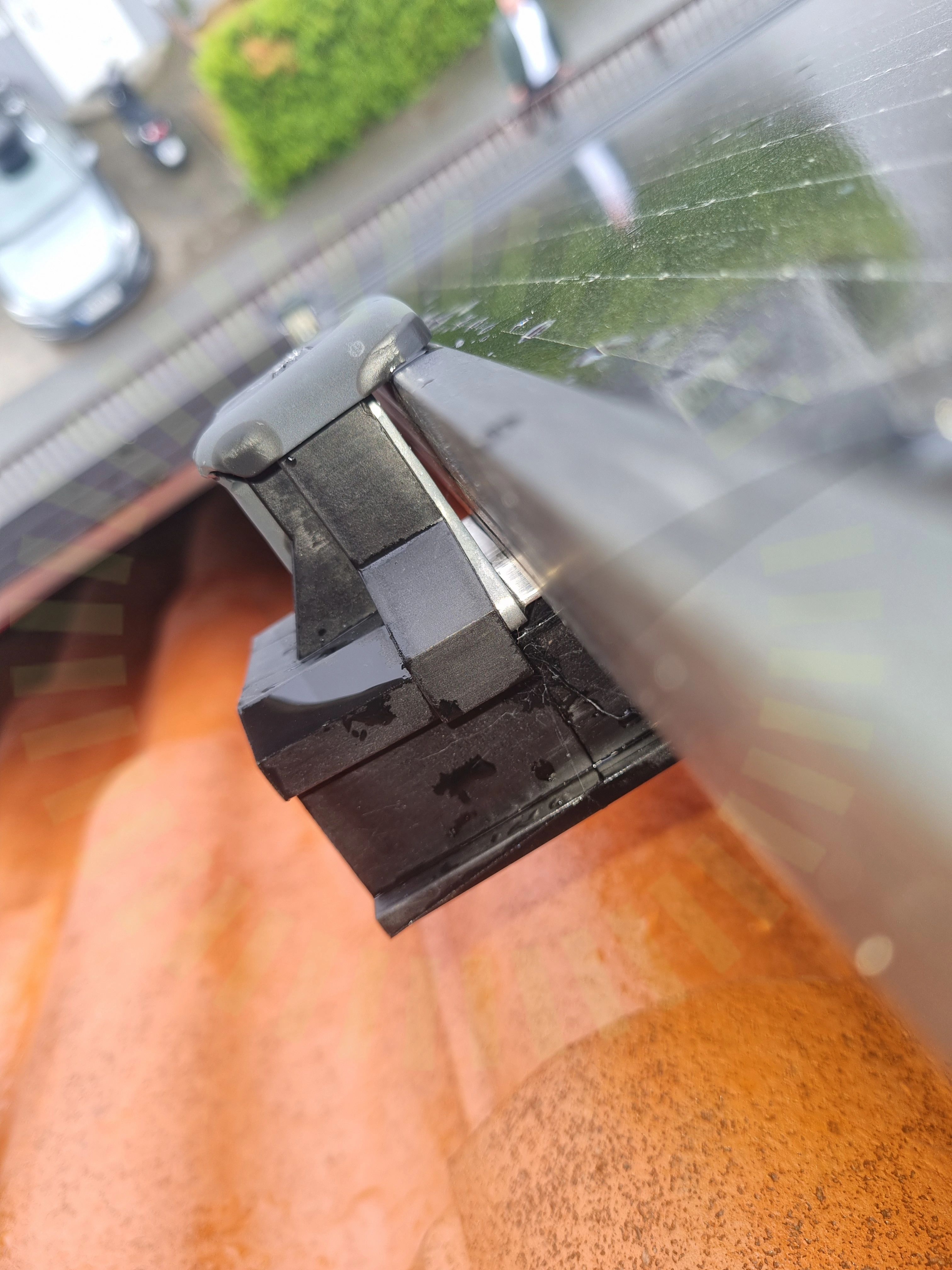

3.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

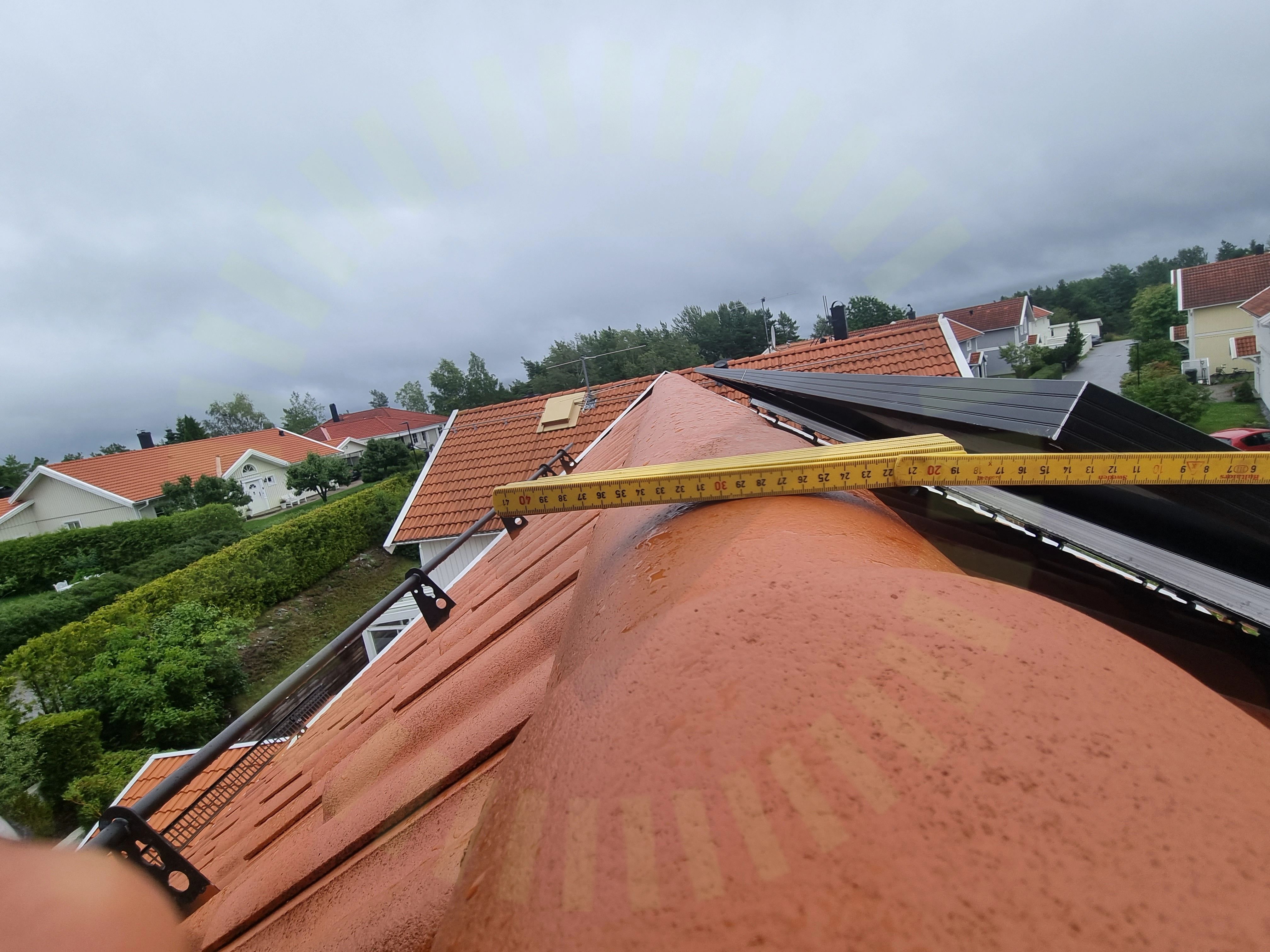

3.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

3.3 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, Eurener: MEPV 108

Anmärkningar

2/13

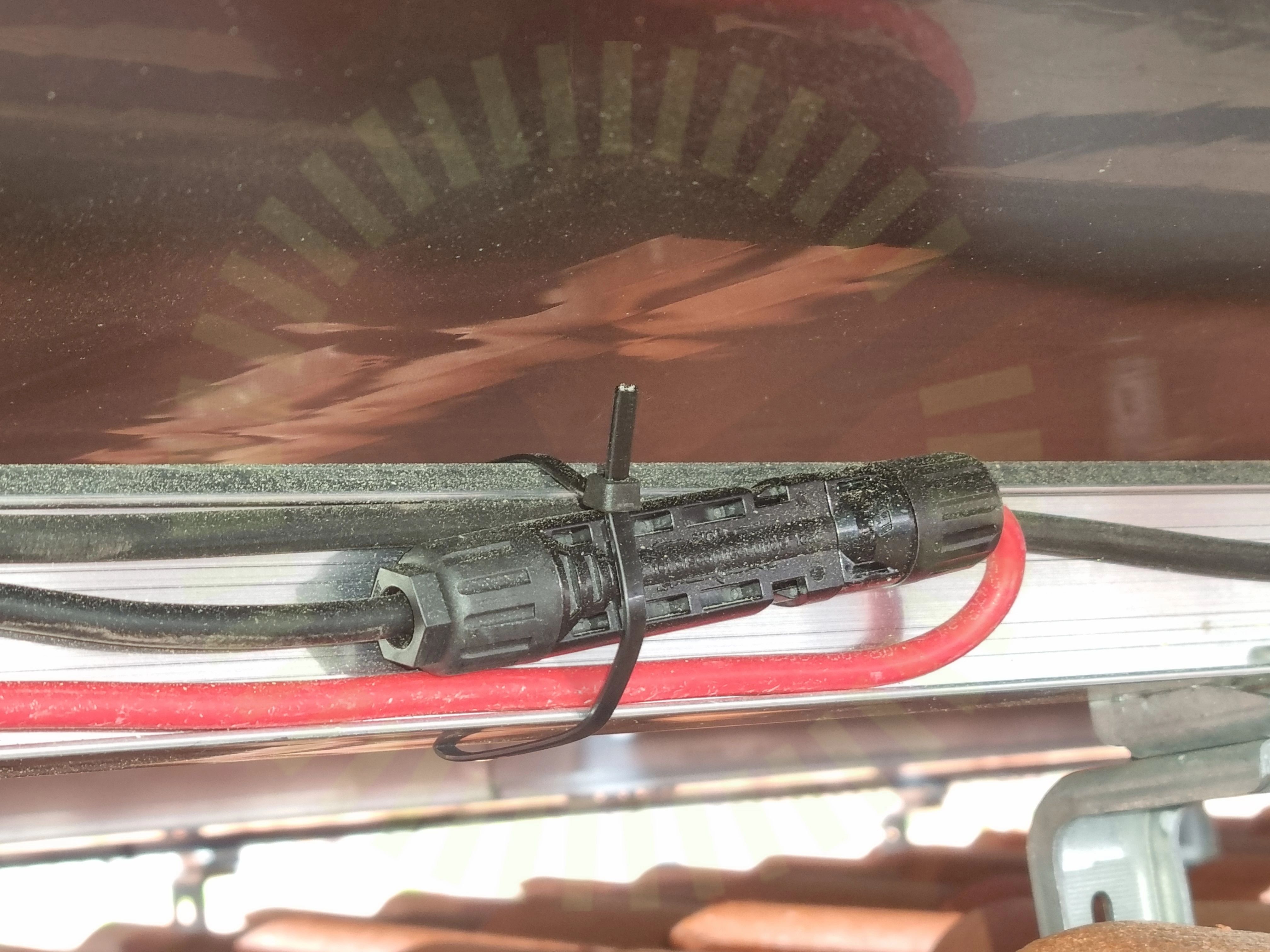

4.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Där kablage kommer ur kontakter

Godkända kontrollpunkter

10/13

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

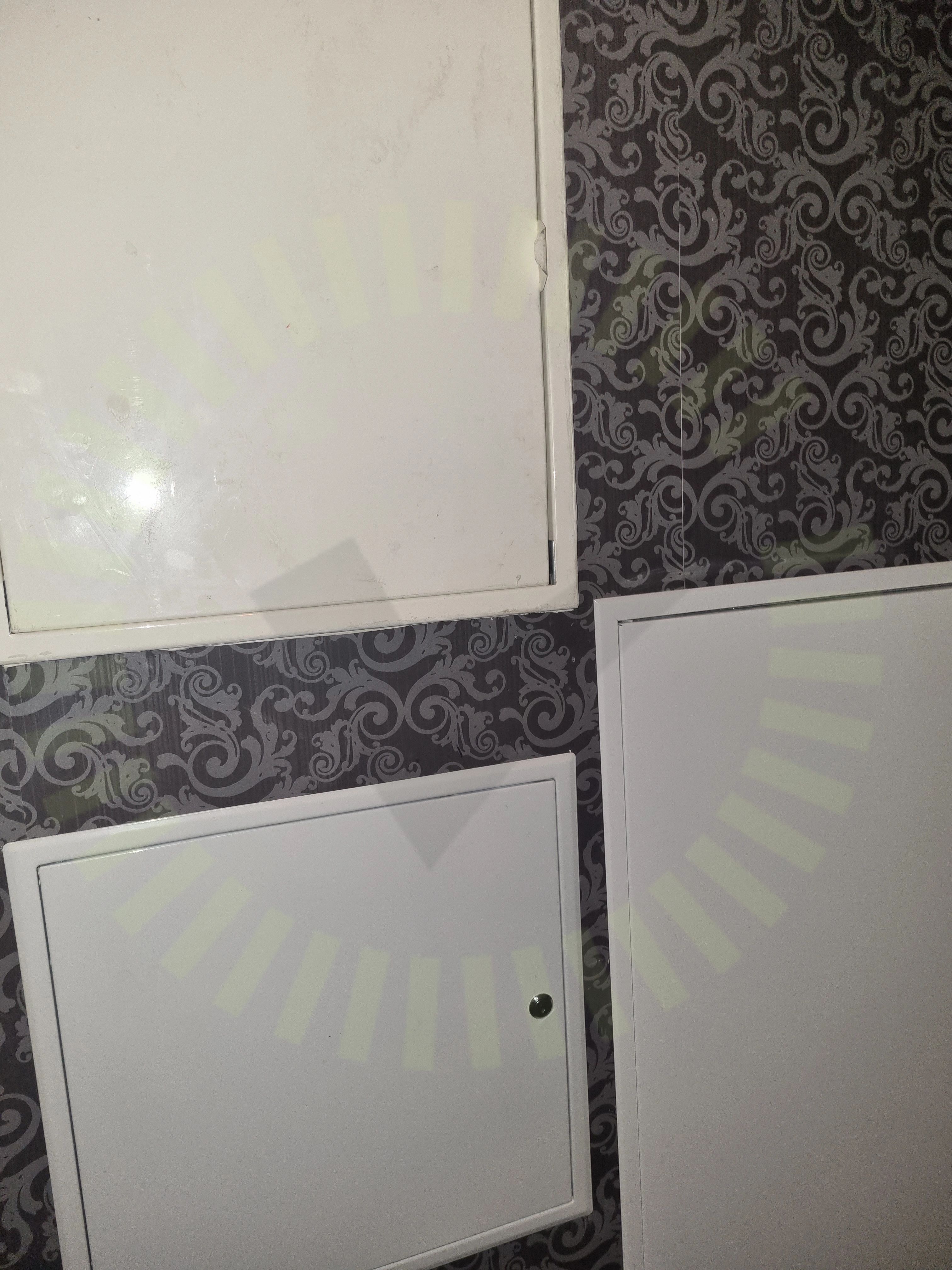

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (712.514.101)

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/36

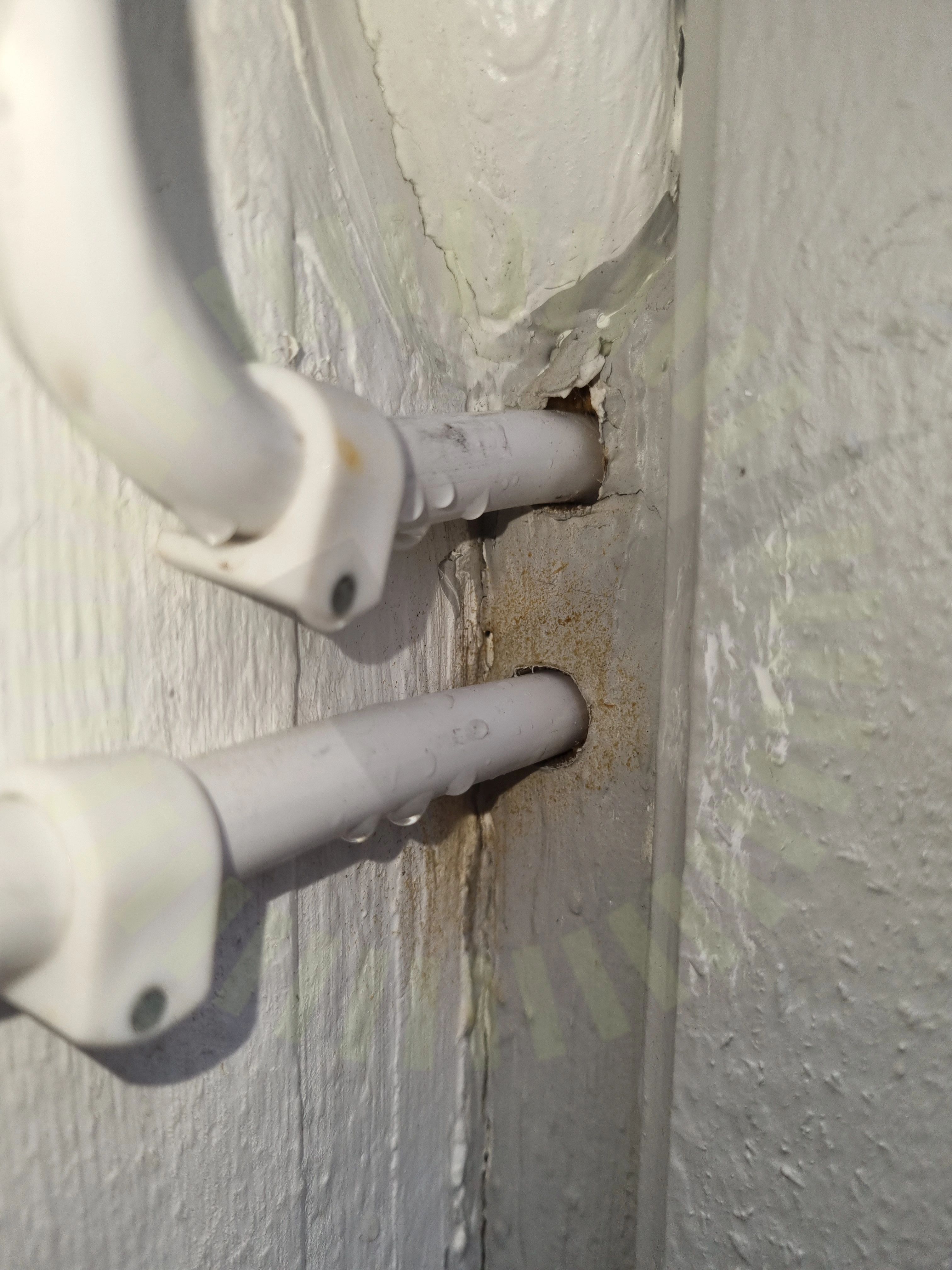

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

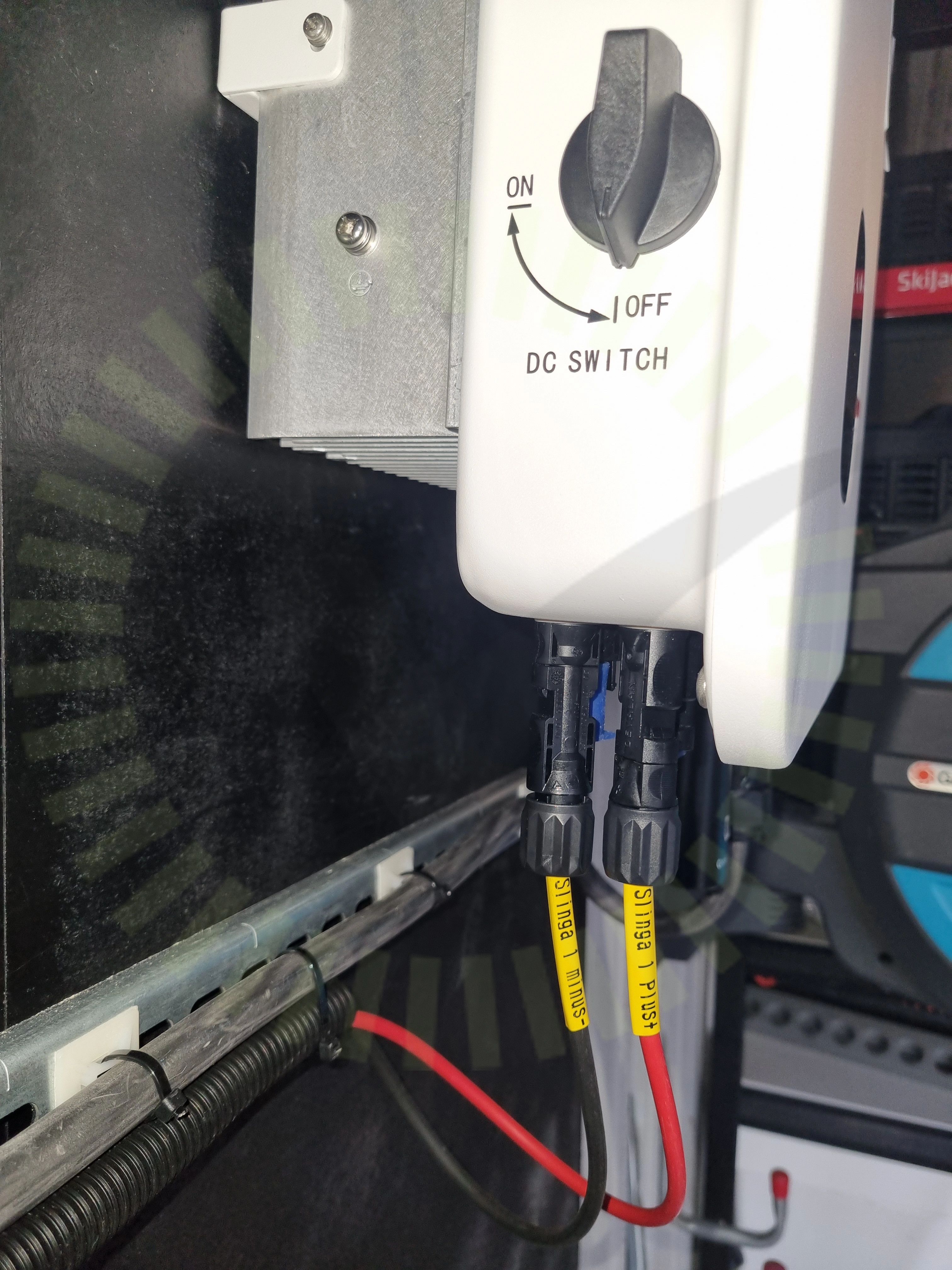

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-15KTL3-X User Manual EN 202201, Sida 25

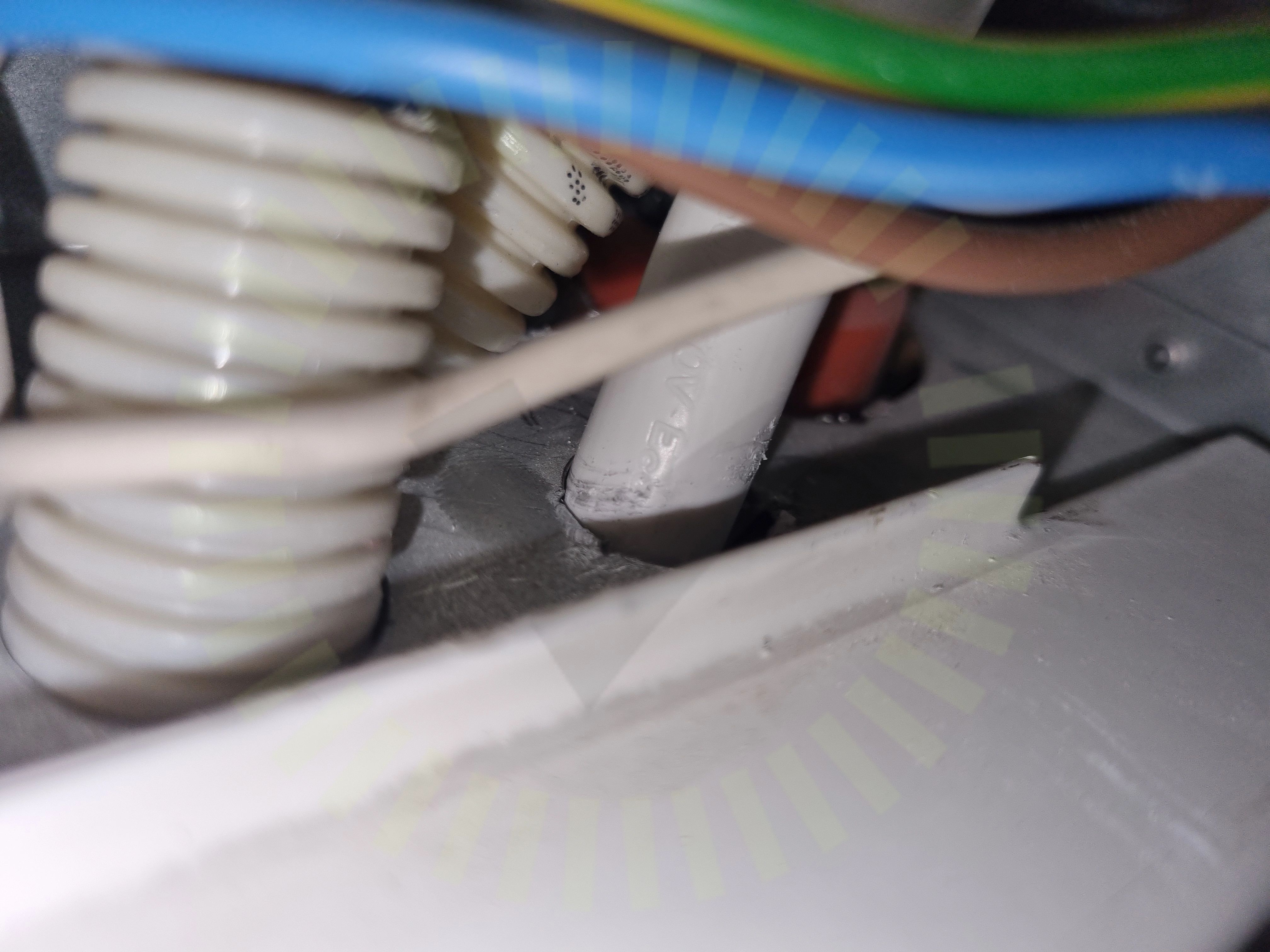

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

33/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
