Besiktningsrapport
9.2
Installation genom
Svea Solar
Datum
13 augusti 2024
Ort
Hamburgsund, Västra Götalands län
Fastsäkring av produkt
Avstånd närliggande objekt
DC Kontakter
+ 1
91% godkända
9% ej godkända
Om installationen
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
SVEA SOLAR: Power Saver 5-15kW
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
3/14

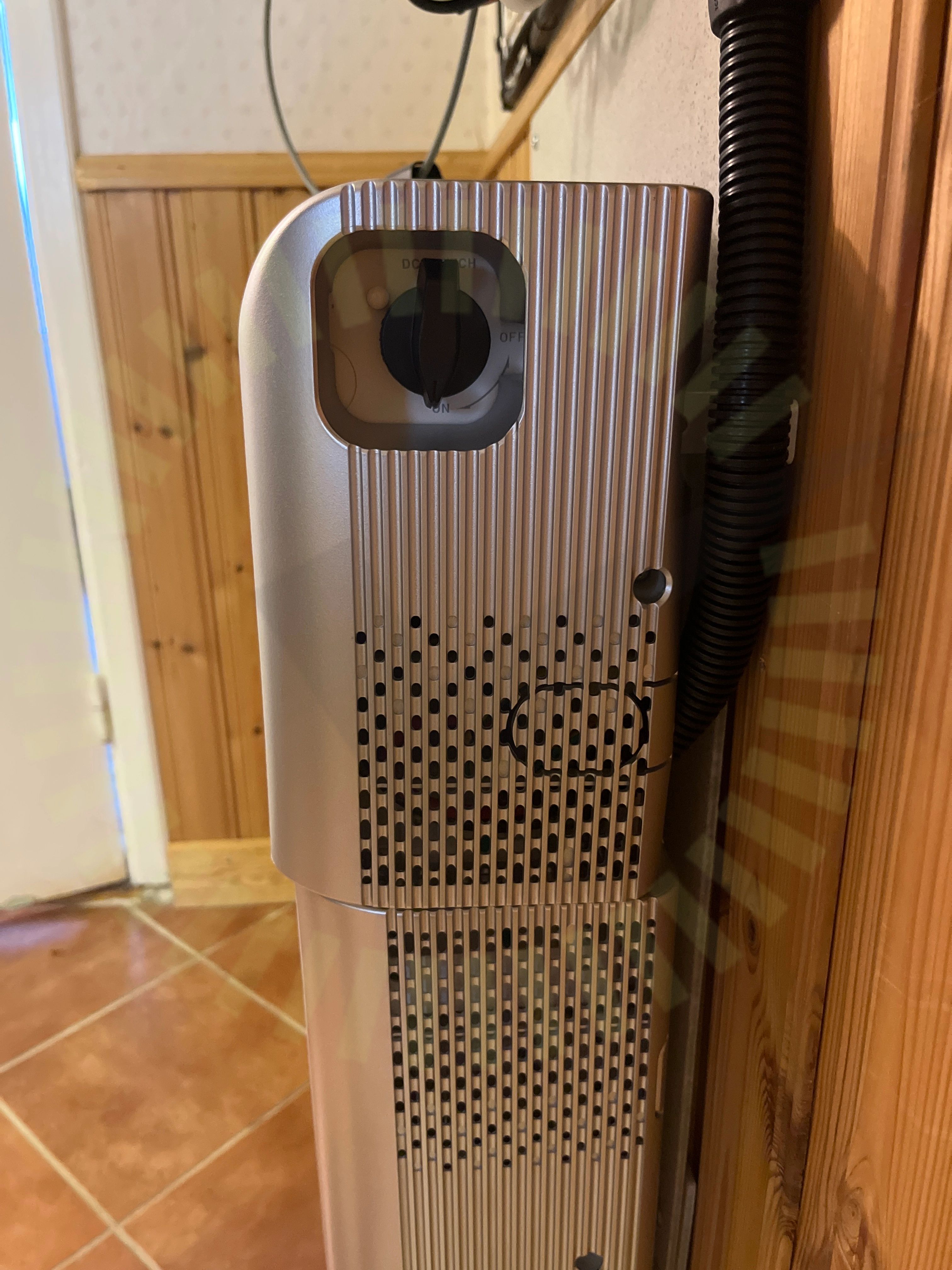

1.1 Batterikåpor
Inte godkänd
Kåpan går inte att få dit ordentligt på grund av slangen.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 98
1.2 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
1.3 Fastsäkring av produkt
Inte godkänd
Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 77
Godkända kontrollpunkter
11/14
Avstånd till växelriktare
Batteri PE
DC anslutning
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/36

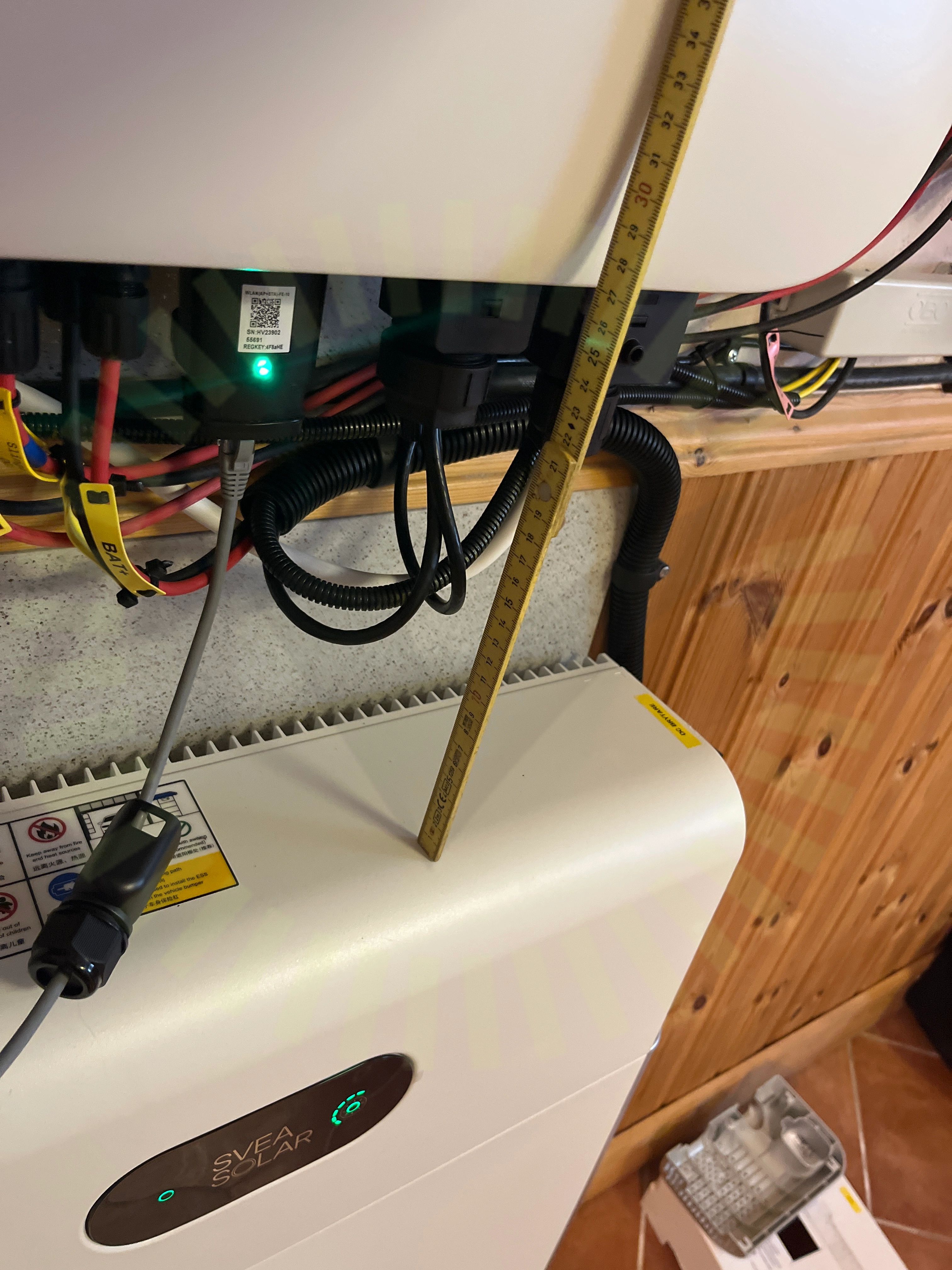

3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren har inte ett korrekt avstånd till närmaste objekt.
SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 23-24

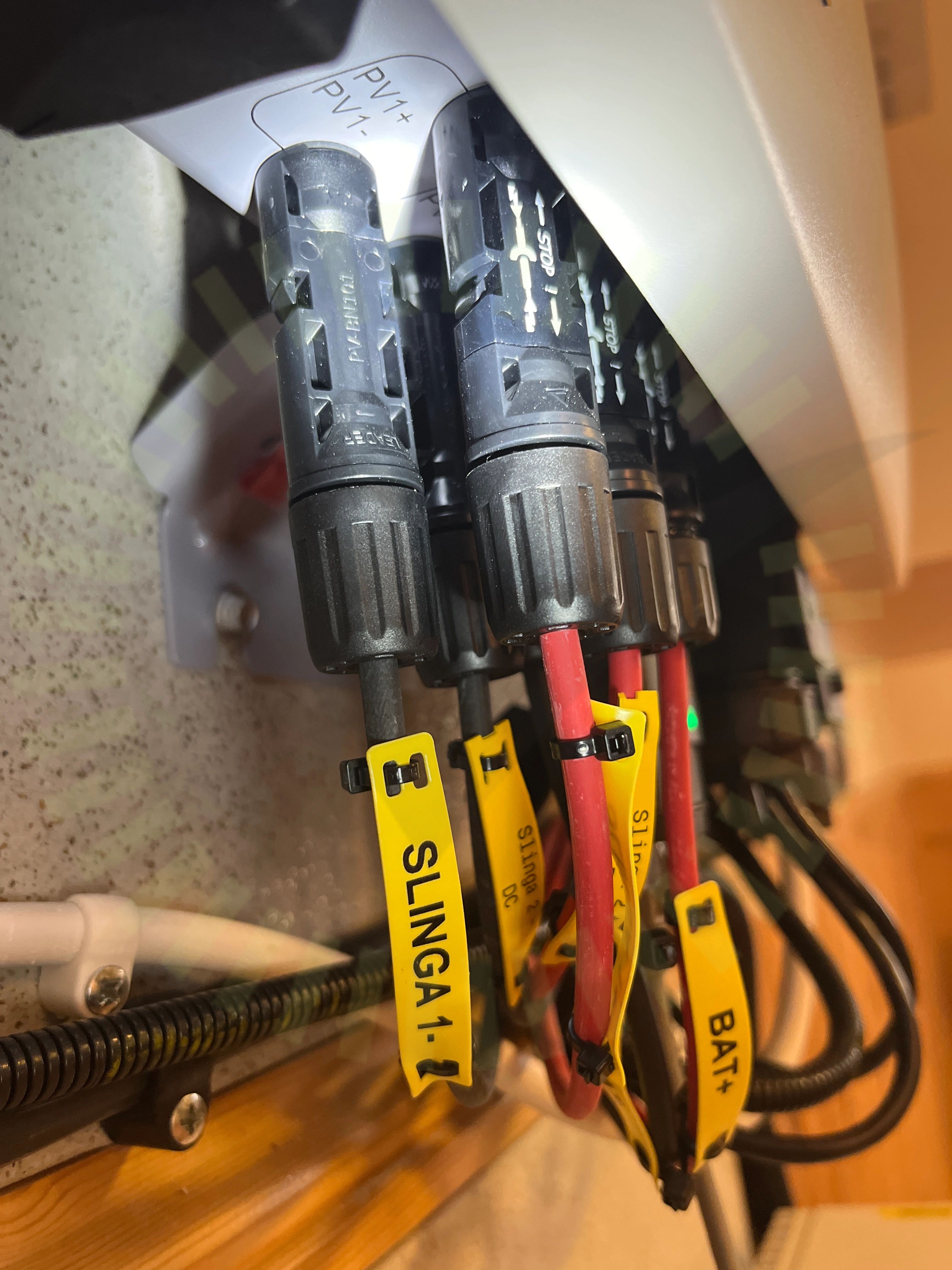

3.2 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
34/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd till hav
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
