Besiktningsrapport

9.6

Installation genom

Takkraft

Datum

24 september 2026

Ort

Vallentuna, Stockholms län

Läktinfästning

Kablagets böjradie

Funktionsjord

93% godkända7% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemMAFI: Concrete Tile Bracket Läktfästen

VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G54HBB

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

1/20

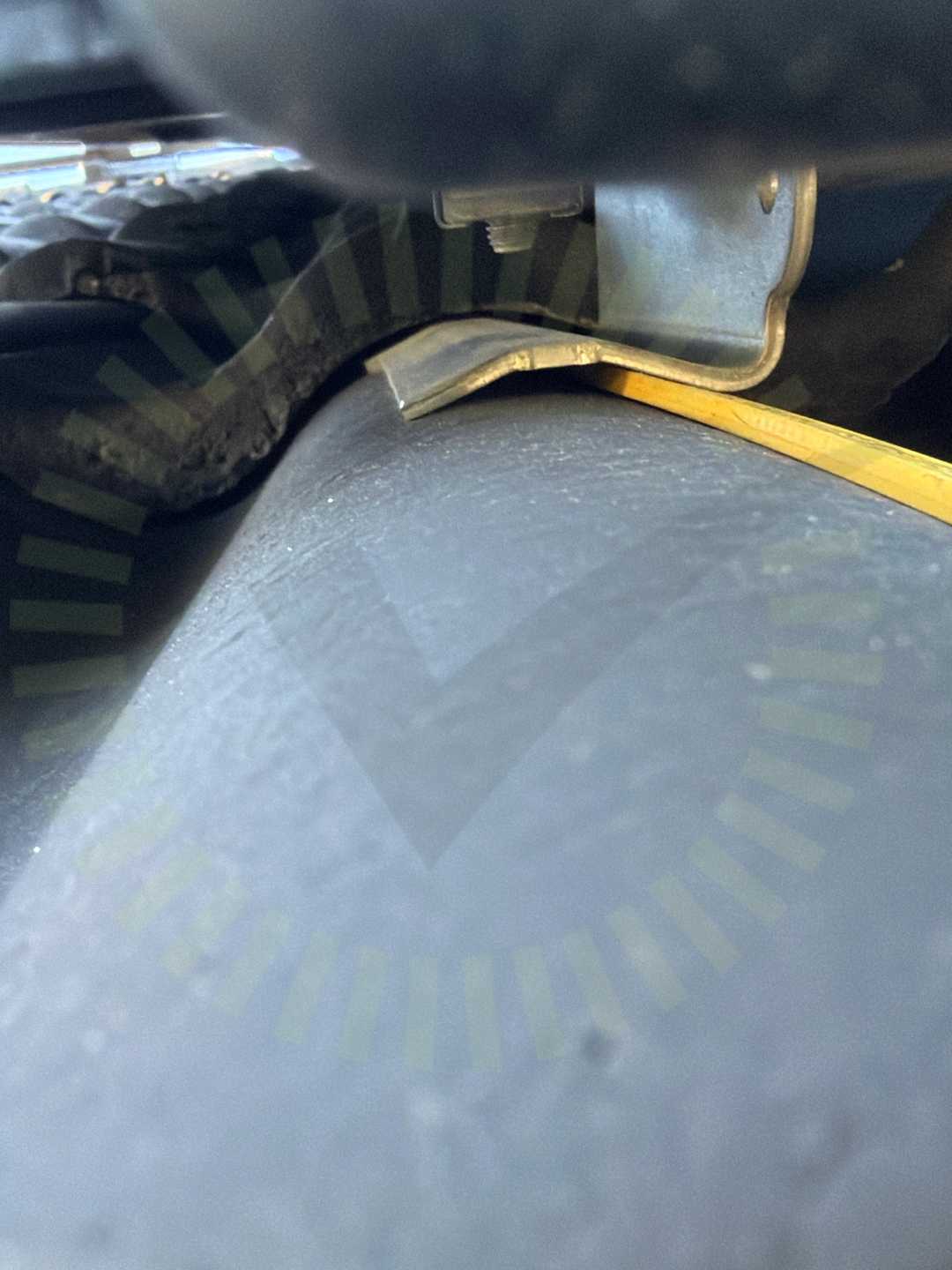

3.1 Läktinfästning

Inte godkänd

Krok är snett monterad så den inte har full kontakt med pannan under.

MAFI Solar Montagehandbok 2024 Rev H, Sida 4

Godkända kontrollpunkter

18/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Takgenomföring

Sigenergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

5/47

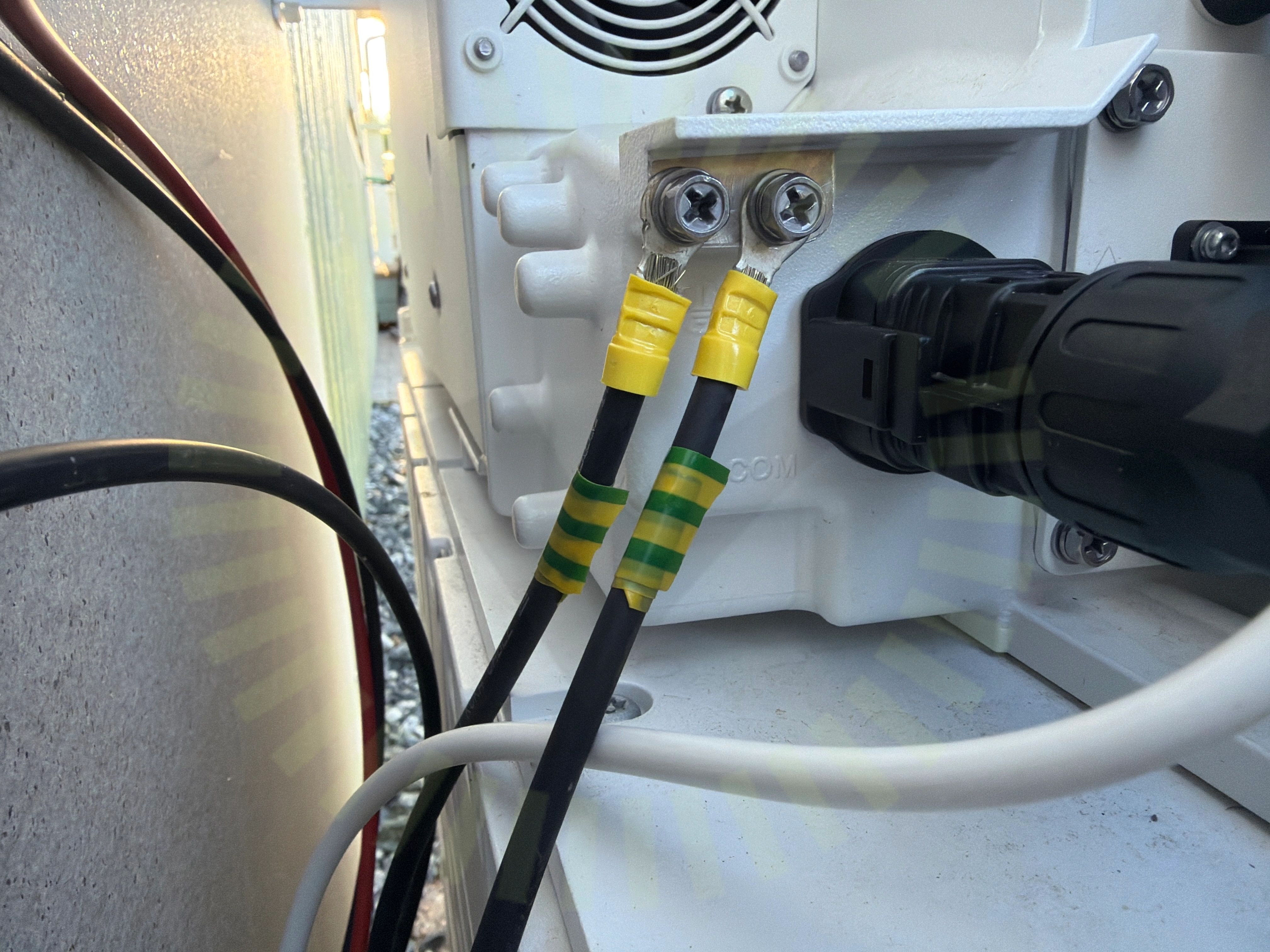

4.1 Funktionsjord

Inte godkänd

Funktionsjord är markerad med gröngul markering.

SS 436 40 00, 712.542.103

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt sitter inte på central enligt hur det anges i standard. Har placerats på fasaden ca halvmeter ifrån. Se referens.

SS 436 40 00 (712.514.101)

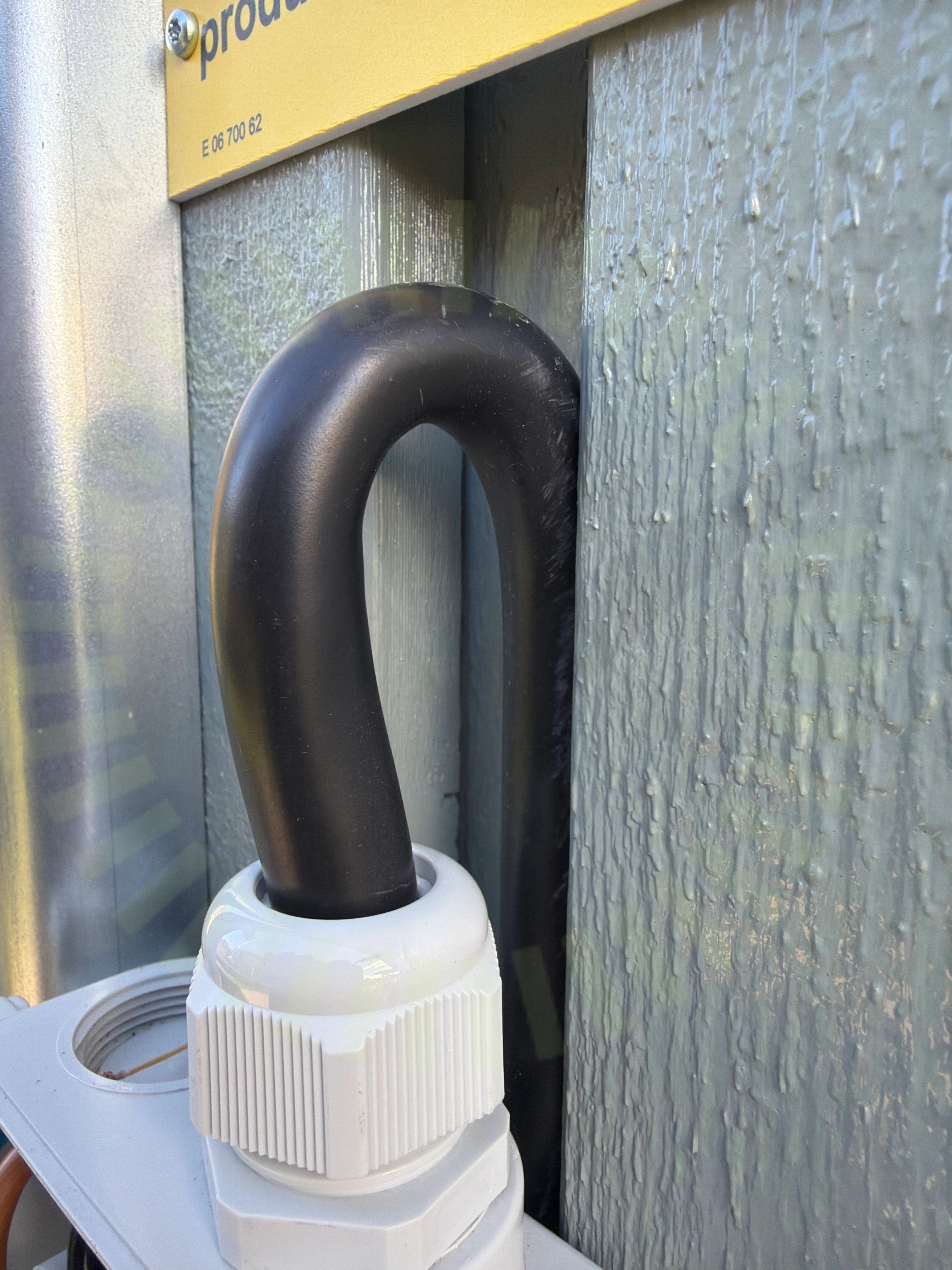

4.3 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

4.4 Varning för likspänning

Inte godkänd

Varning för likspänning är satt precis bredvid AC brytaren och inte vid DC anslutningar.

SS 436 40 00 (712.514.102)

4.5 Väderskydd

Inte godkänd

Växelriktaren står inte väderskyddad

Godkända kontrollpunkter

42/47

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
