Besiktningsrapport

9.0

Installation genom

Svea Solar

Datum

14 augusti 2023

Ort

HÖÖR, Skåne län

Kopplingslåda

Stress på kontakter

Kontaktdon

+ 8

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareGoodWe: GW4-15K SDT G2 Series

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

ESDEC Lutande Panntak

Anmärkningar

5/24

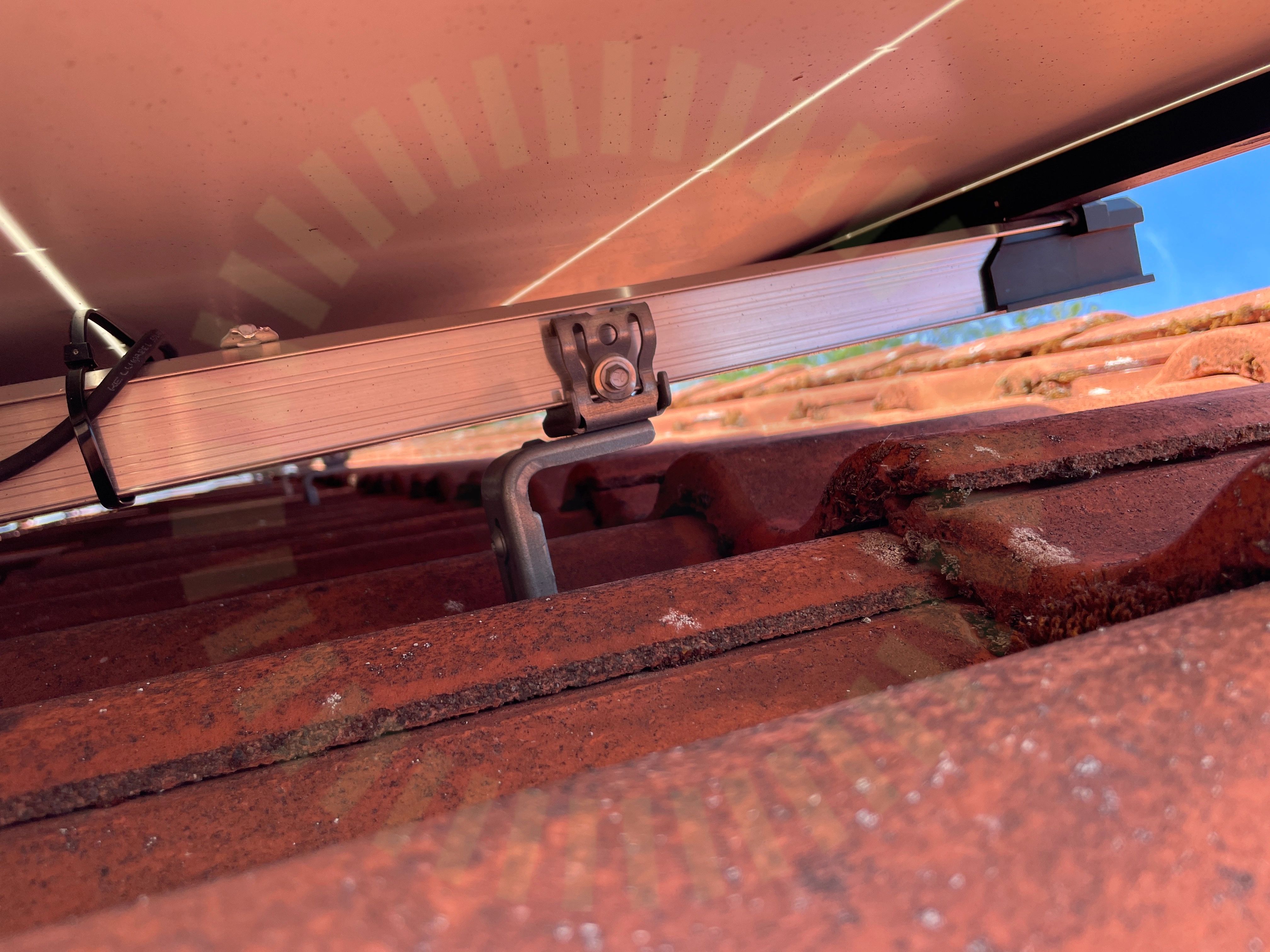

2.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruvarna är felplacerad på flertalet skenor. Skruven ska sitta i det tilltänkta hålet i skenan, inte över gafflarna.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

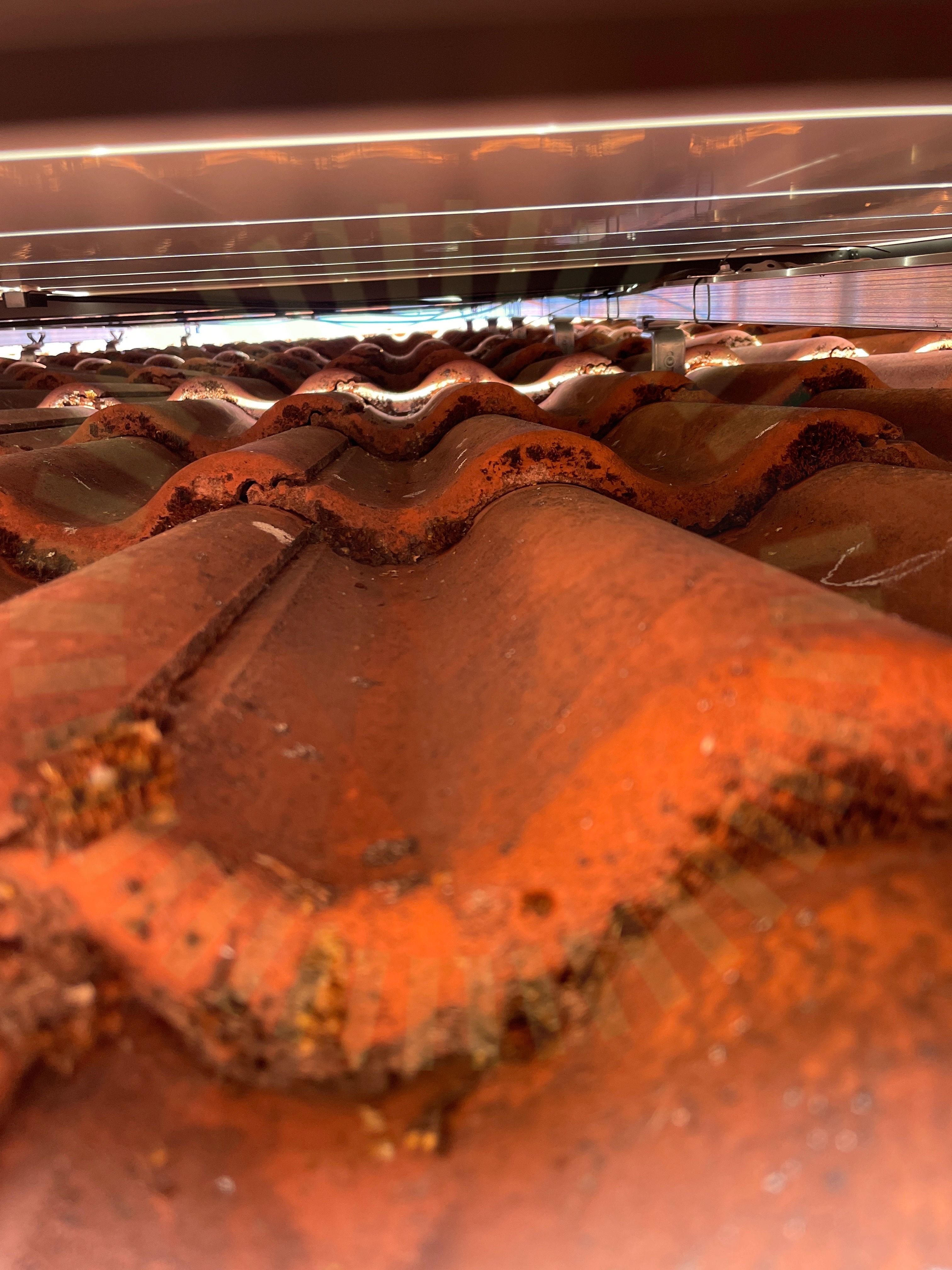

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning generellt under panelfältet.

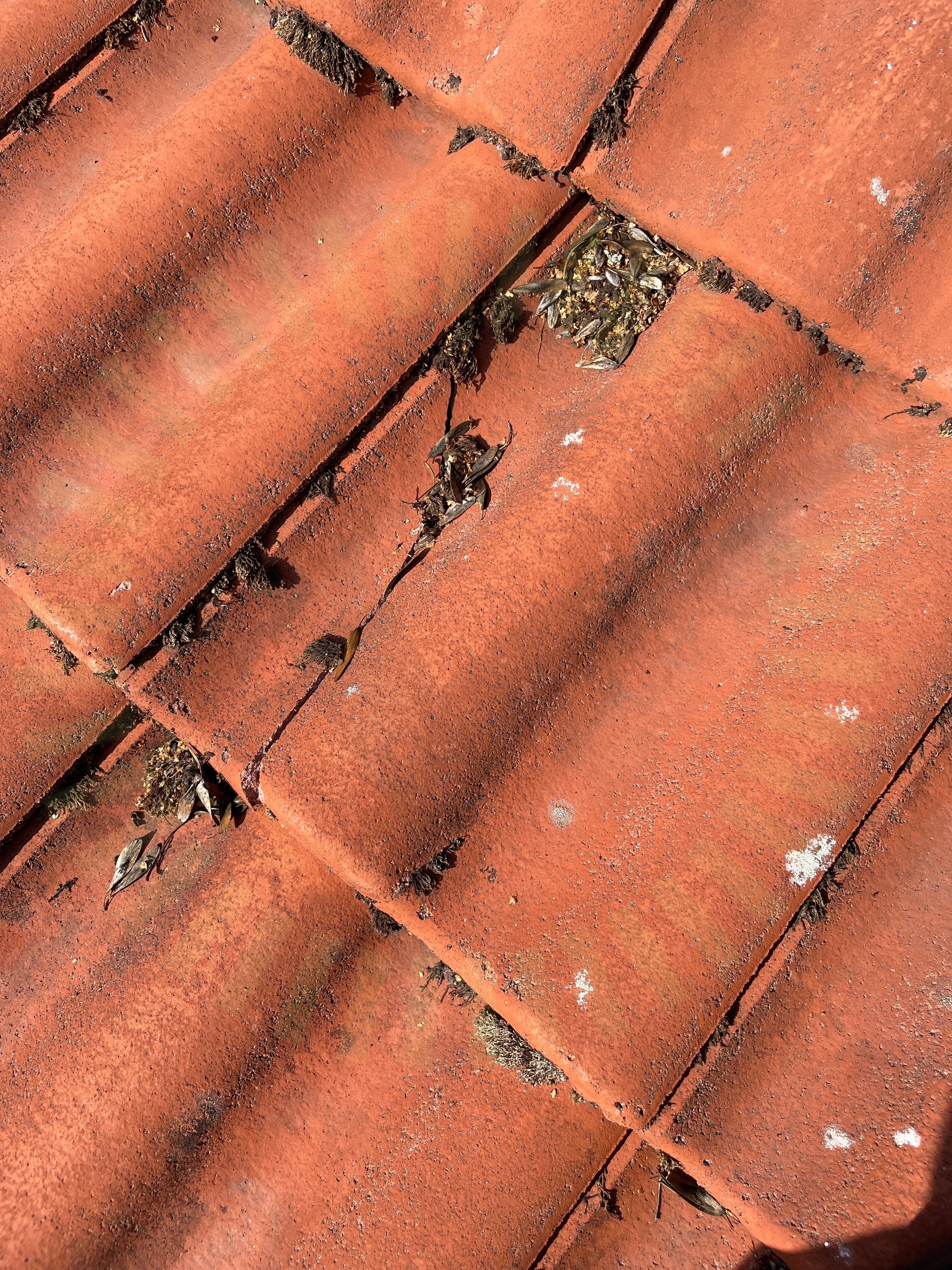

2.3 Skador

Inte godkänd

Skador noterade på delar av taket.

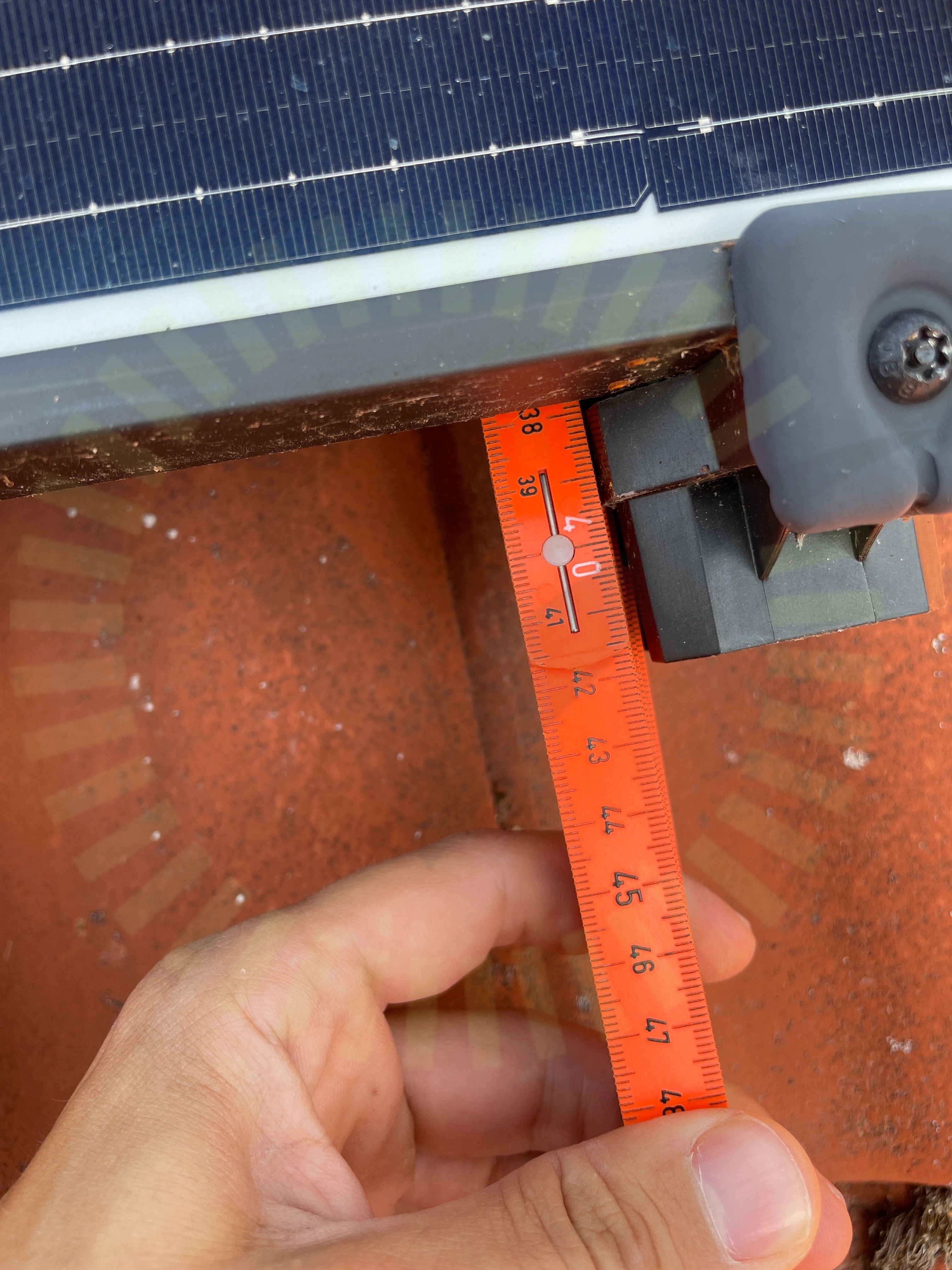

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer över hela nedersta raden.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

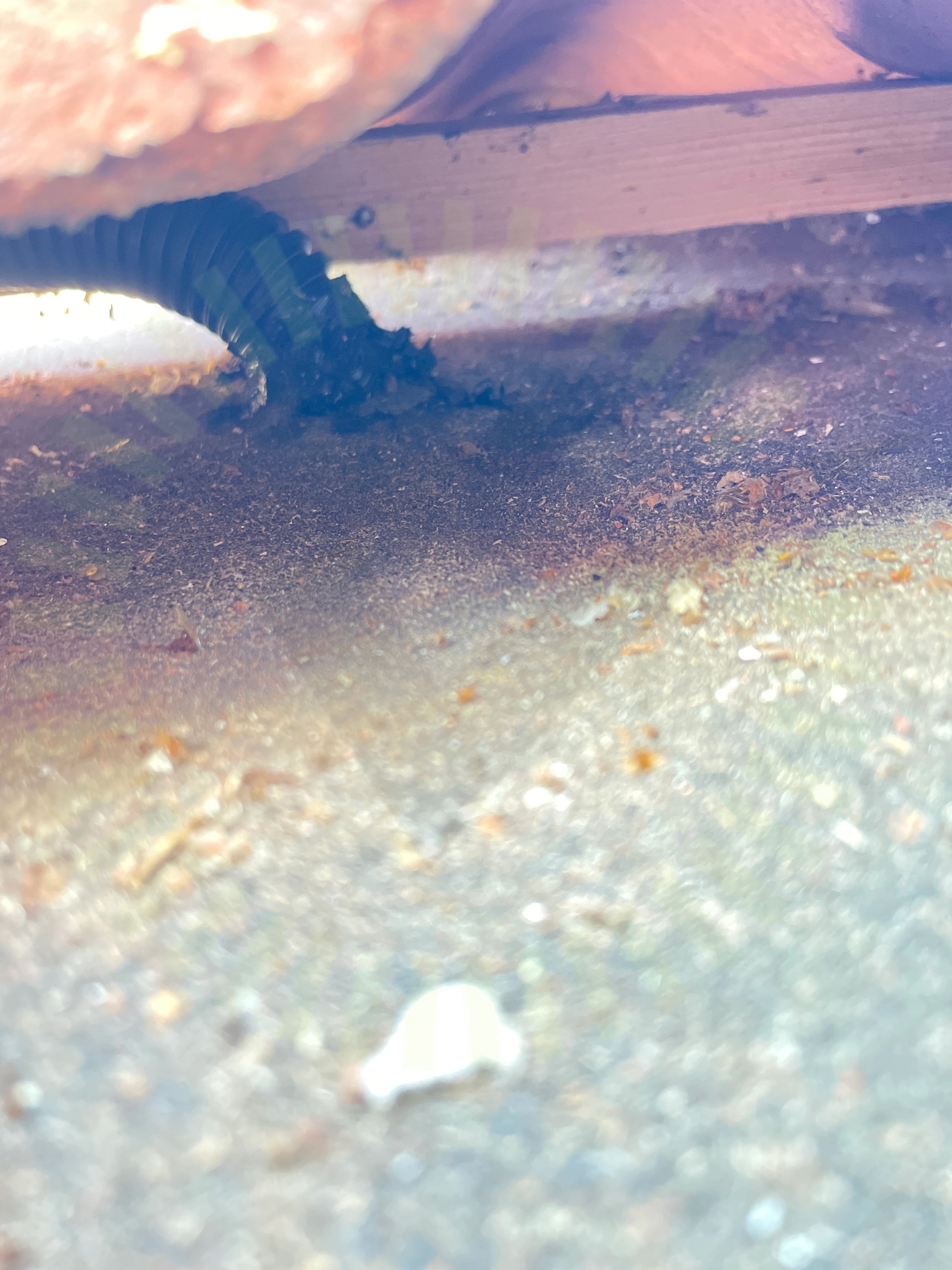

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

19/24

Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

GoodWe: GW4-15K SDT G2 Series

Anmärkningar

2/43

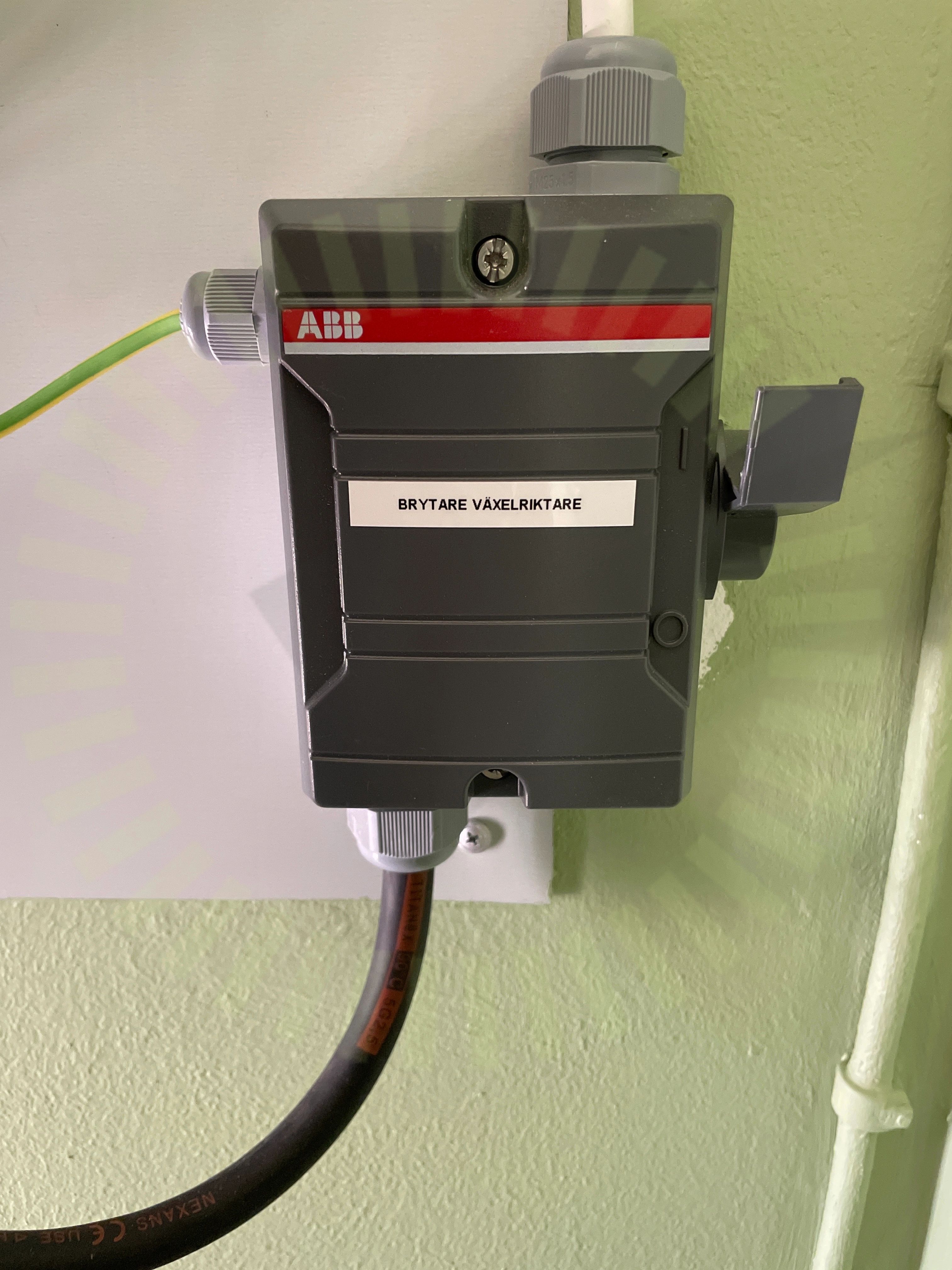

3.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytare.

SEK 457, Sida 42

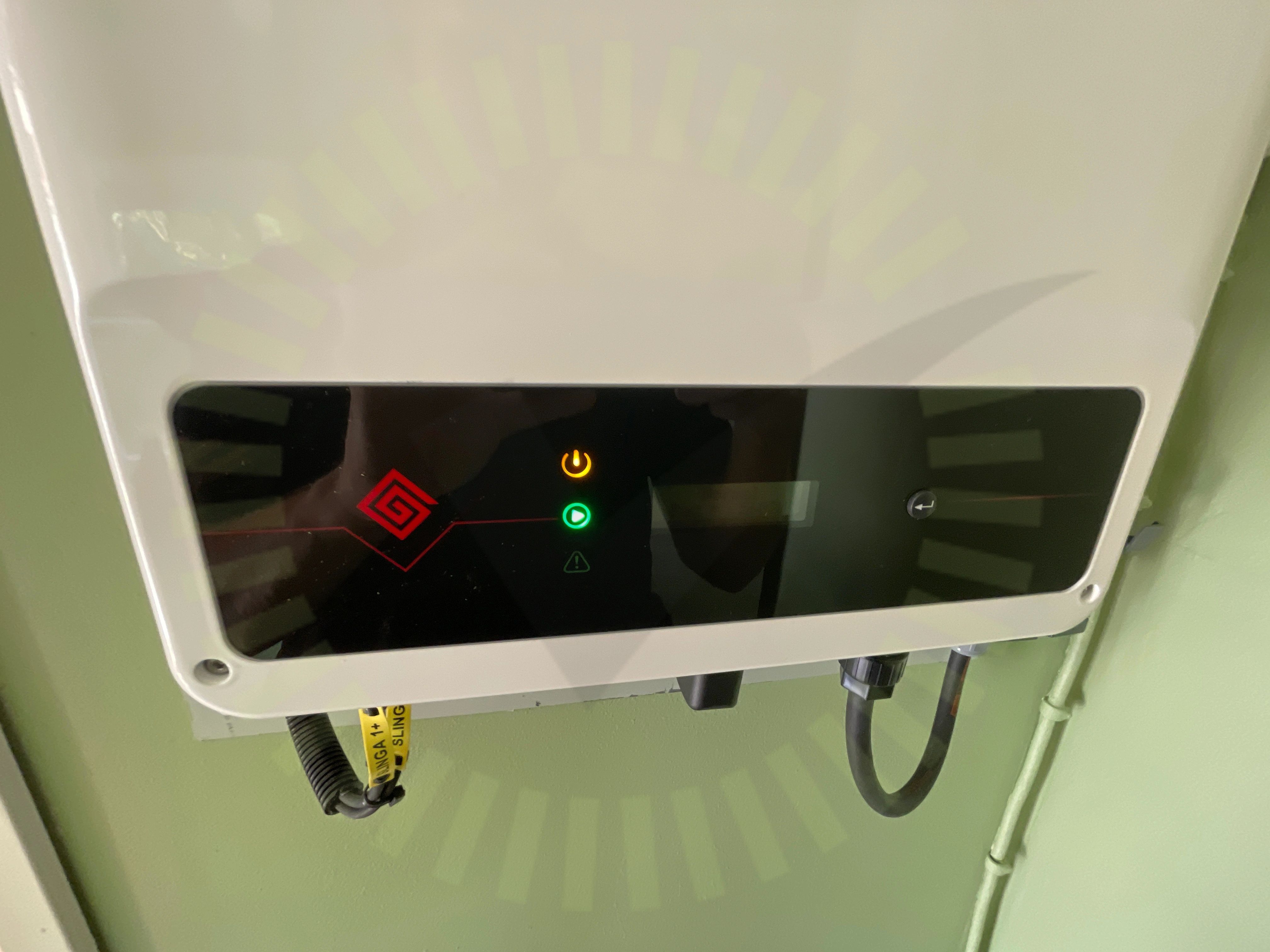

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

40/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/43

Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Anmärkningar

5/16

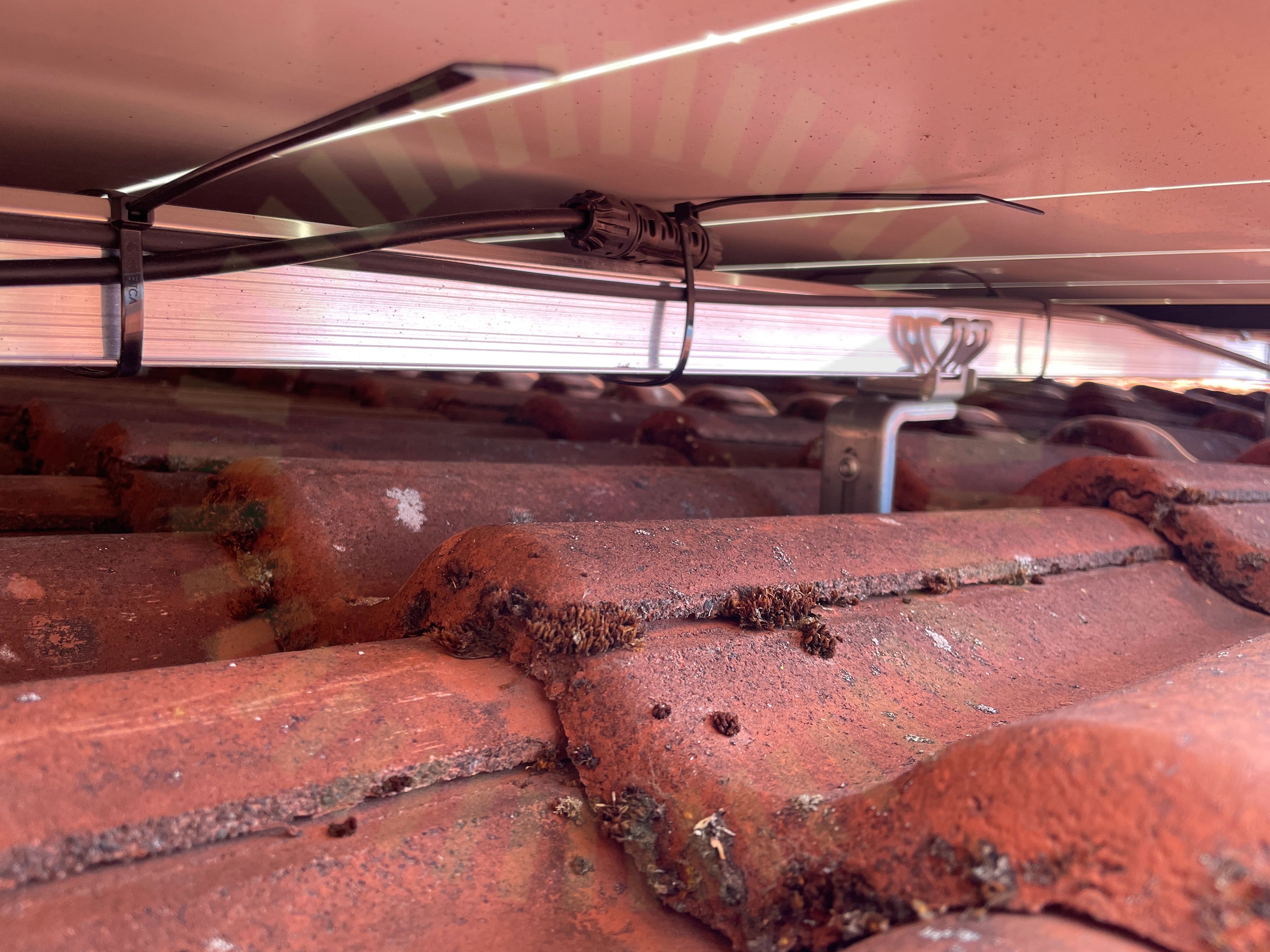

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke på flertalet ställen under panelfältet. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

4.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje. Förekommer på flertalet ställen under panelfältet.

4.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress. Förekommer även kraftig böjradie ut från kopplingslåda.

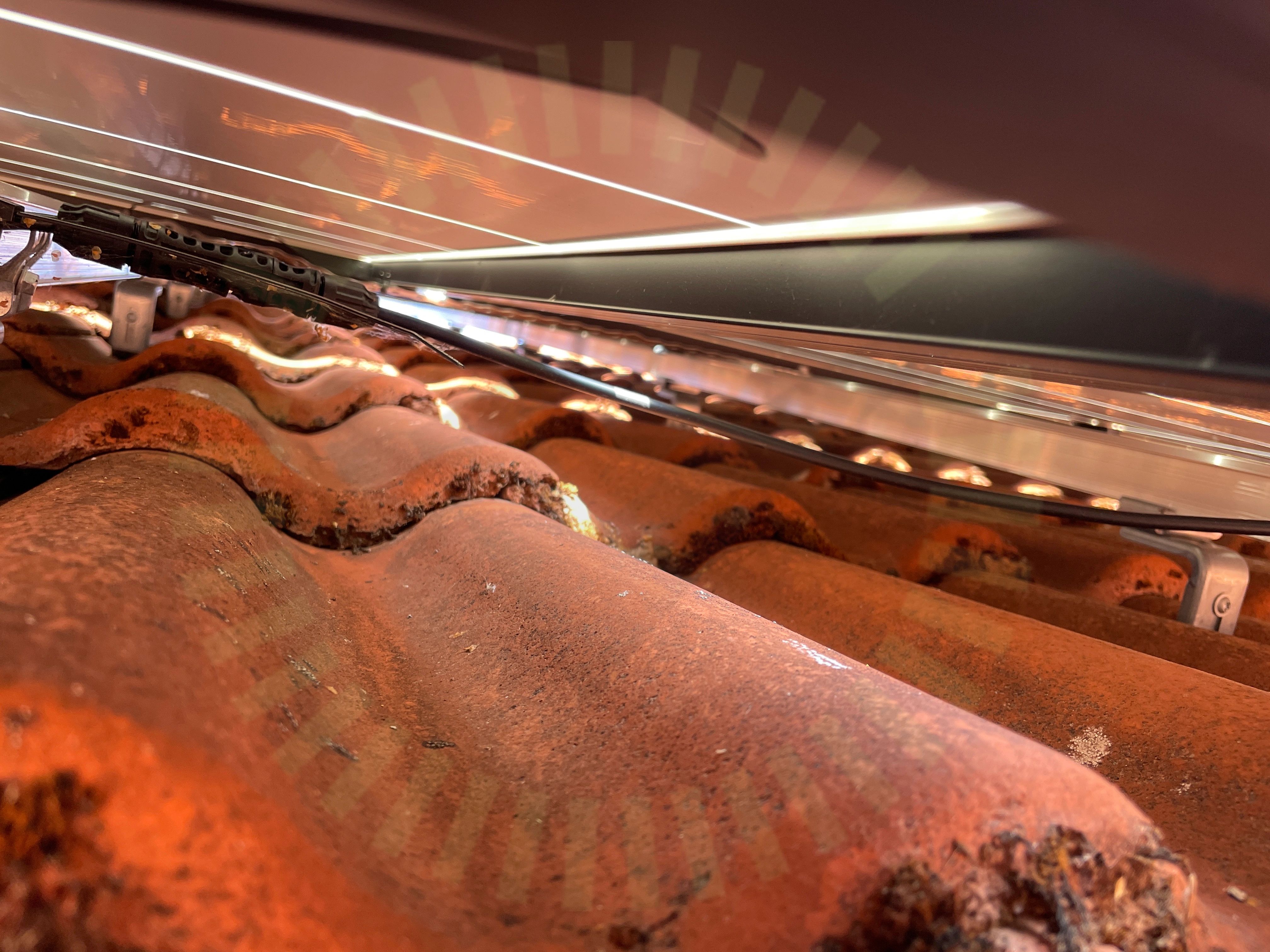

4.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
