Besiktningsrapport

9.2

Installation genom

Solvision

Datum

26 juli 2023

Ort

Vendelsö, Stockholms län

Snö- och Vindlastberäkning

Skarp kant

Varning för backspänning

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/16

Förbindelse av kontakterKontaktdon

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/22

4.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panellayout en vad lastberäkning säger. Detta gäller på stora panelfältet.

Tillverkarens montageanvisningar

4.2 Takkrokarnas CC

Inte godkänd

Antal infästningar i sektion 1.2 och 1.1 på västsida understiger antal som står angivet i vind och lastberäkningen . Antal infästningar är 8 ska vara 12 enligt lastberäkning på övre delen. På undre ska det vara 10 satt 8 även där.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

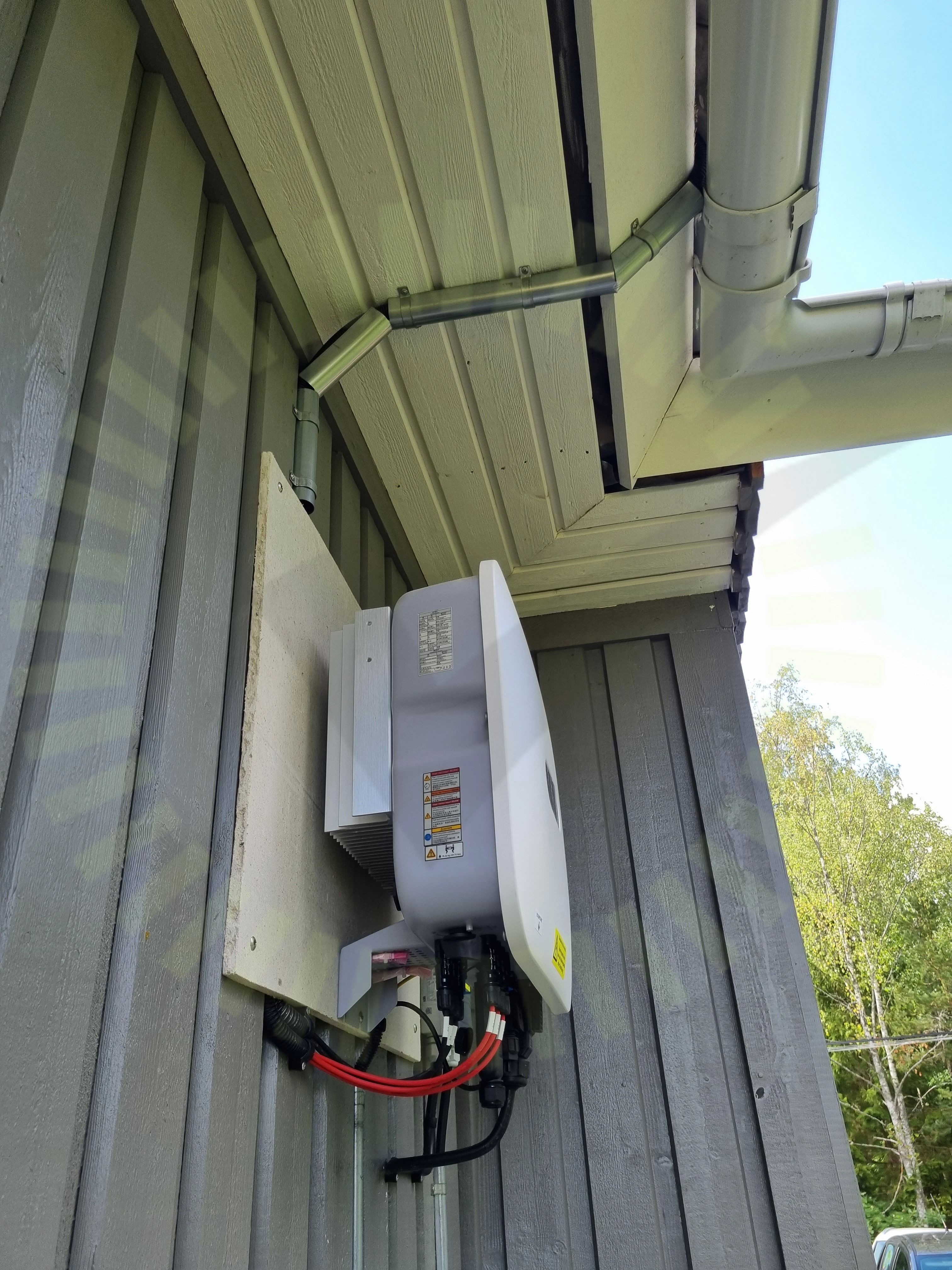

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/37

6.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

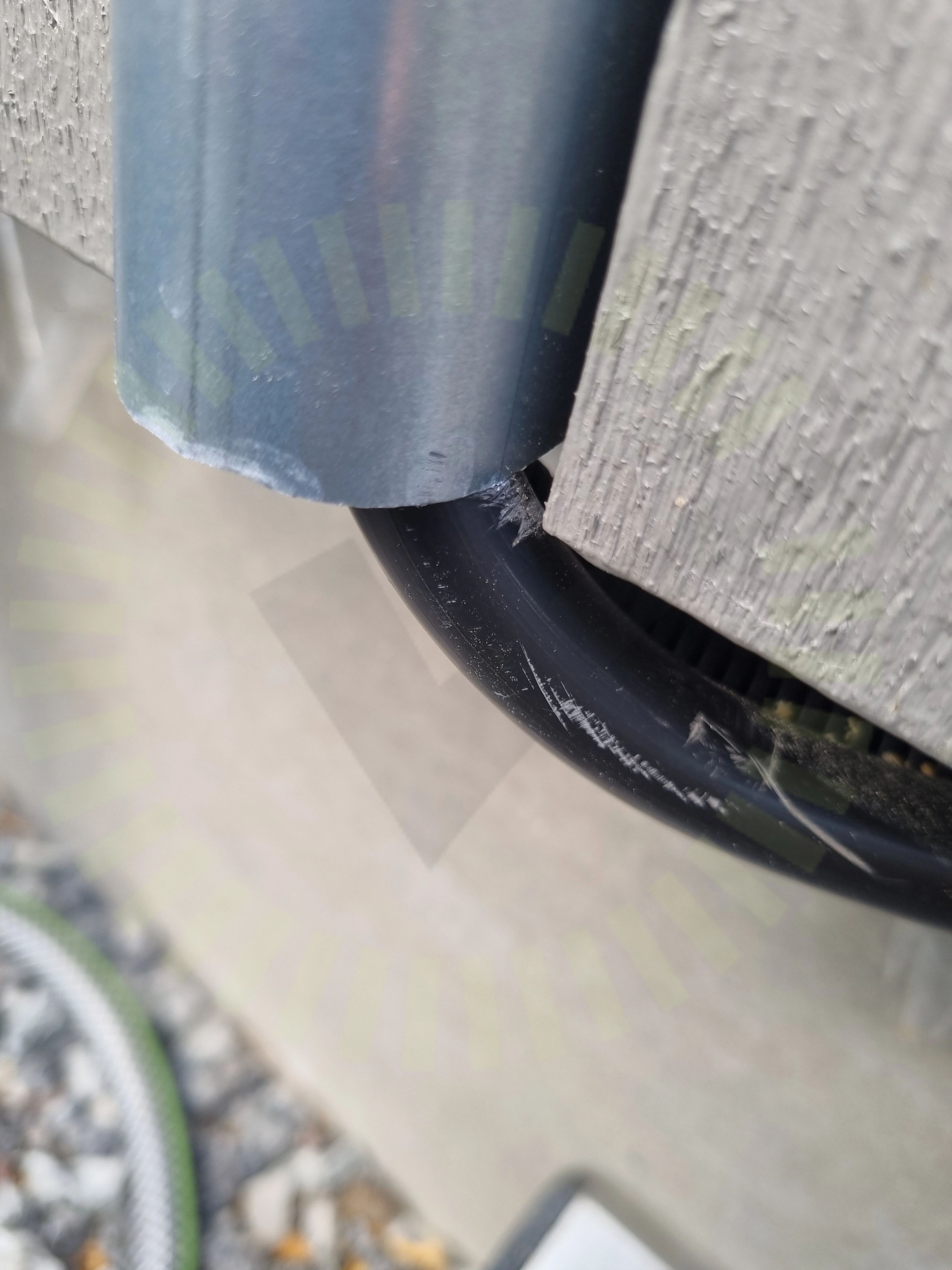

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Ac kablage som går mot fasadskåp

Godkända kontrollpunkter

35/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
