Besiktningsrapport

7.8

Installation genom

1KOMMA5°

Datum

10 juli 2024

Ort

Hörby, Skåne län

Fastsäkring av produkt

Avstånd närliggande objekt

Kabeldragning

+ 11

86% godkända14% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H

MontagesystemESDEC Lutande Panntak

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

TillbehörEnphase: IQ Gateway Metered

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/9

2.1 Avstånd närliggande objekt

Inte godkänd

Båda batterier har inte rätt avstånd till omkringliggande material.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 3

2.2 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

7/9

AC anslutning Placering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

2/15

3.1 AC kabel - förläggning

Inte godkänd

Kablage förlagt över skruvens huvud, kommer skadas över tid.

3.2 Kabeldragning

Inte godkänd

Kabelns böjradie får inte understiga 120 mm, enligt tillverkarens krav.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

12/15

Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKretsdesign IQ cable-sektionPlaceringSmartmätare

Ej tillgängligt vid besiktning

1/15

Kopplingsdosa

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

2/15

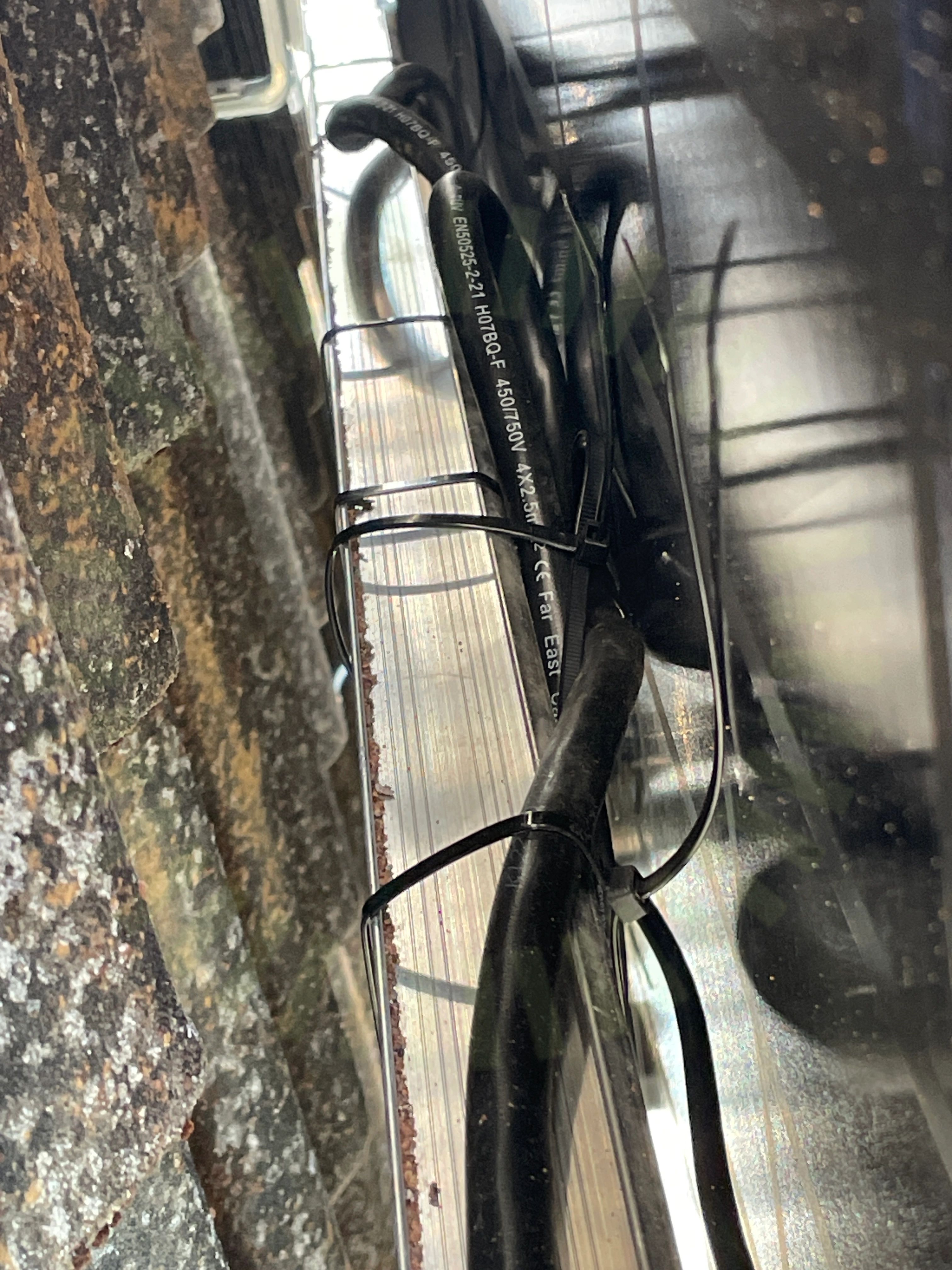

4.1 Föremål mot bakstycke

Inte godkänd

Kablage ligger omlott och skapar tryck mot panelens bakstycke.

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/24

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd vid flertalet ställen.

SS 436 40 00 (712.522.101)

5.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

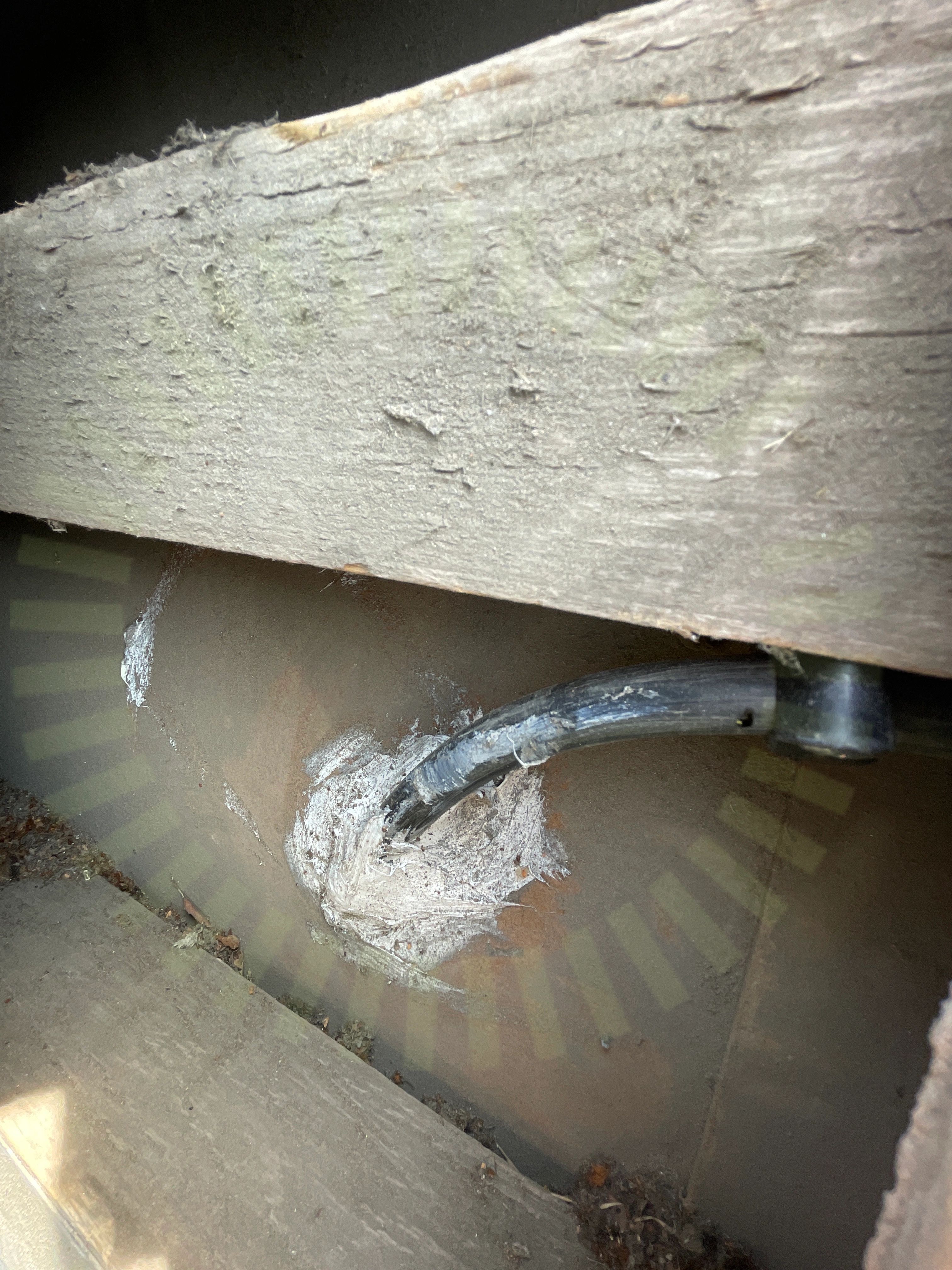

5.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

21/24

DräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7

6.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling. Gäller kapslingen i mätarskåpet.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

6/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

2/3

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

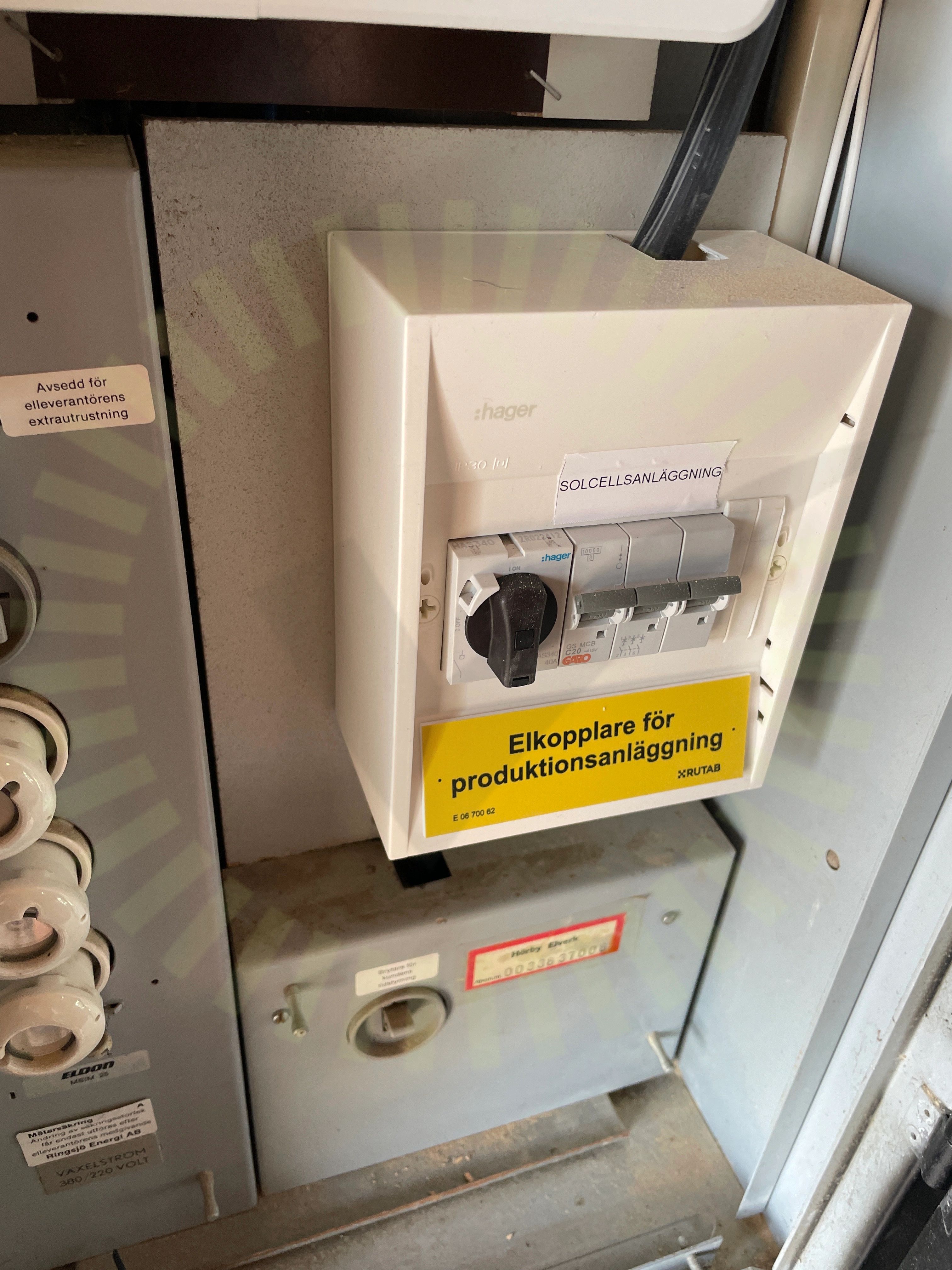

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

1/3

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/24

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

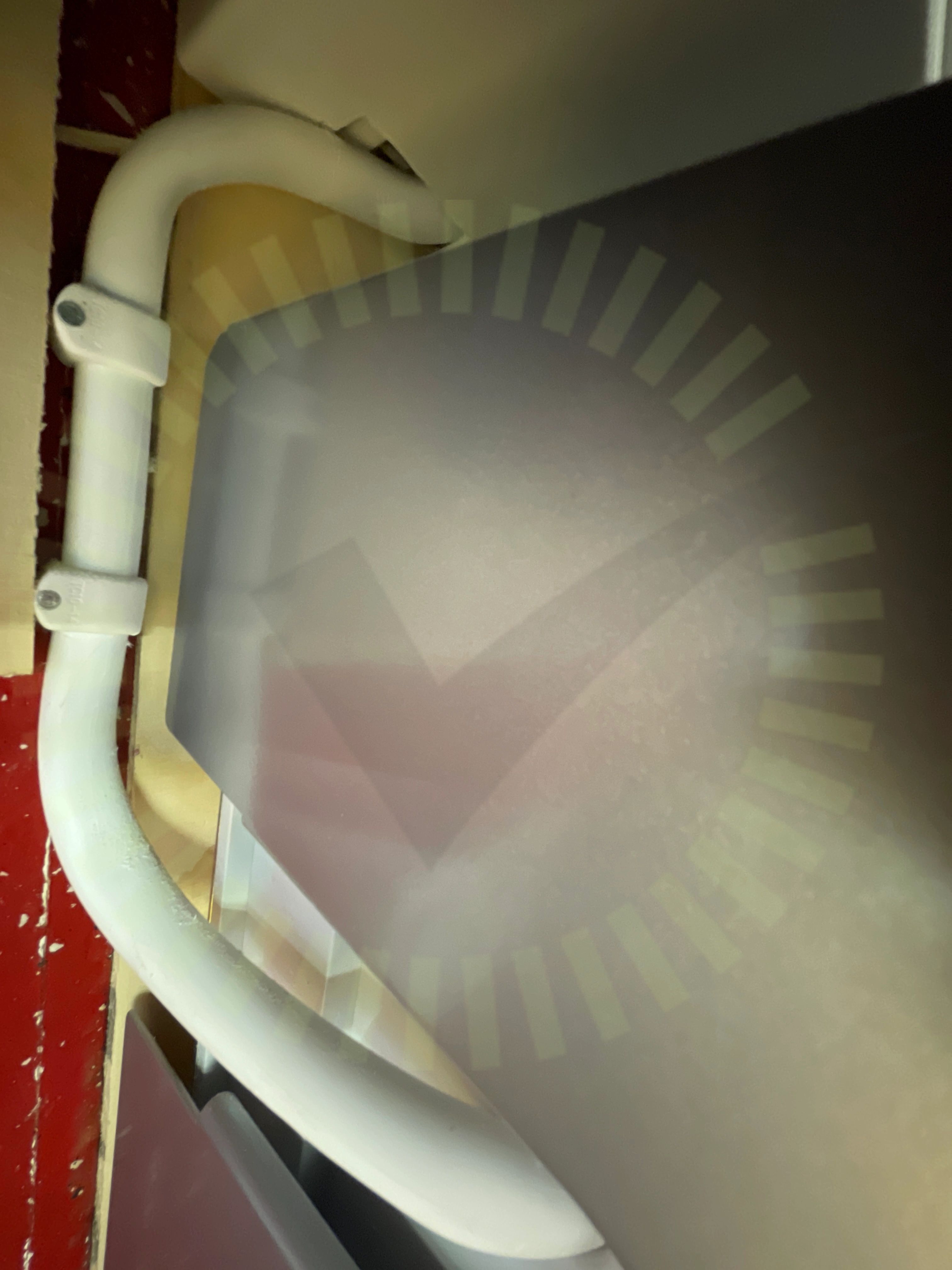

8.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har även böjts så den har deformerats.

SS 436 40 00 (522.8.3)

8.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

21/24

AC Kablage förläggningAnslutning av CT klämmorAnslutning av växelriktareDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKommunikation med batteriLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkador signalkablageSkarp kantSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt material
