Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

AllSol Norden AB

Datum

11 augusti 2023

Ort

Nygård, Västra Götalands län
Skydd mot beröring
Skarp kant
Kopplingslåda
78% godkända22% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MID (12-30)KTL3-XH
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
AllSol Norden AB

Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Enligt avtal skulle 2 st växelriktare monteras för att kunna hantera strängarnas design. Enbart en växelriktare har installerats.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Anger flera växelriktare och andra modeller än vad som är monterat.

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

5/16

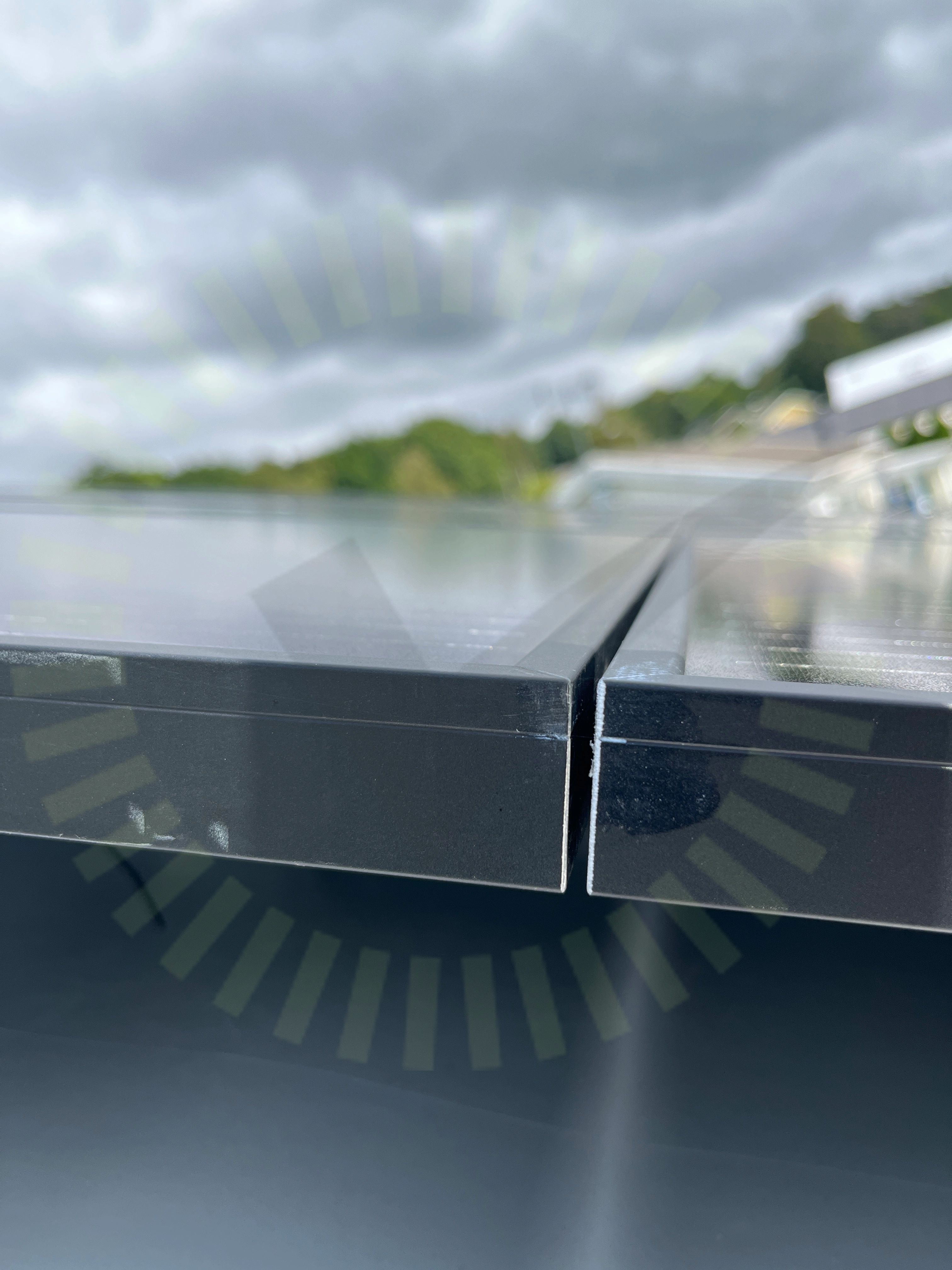

Mellanrum

2.1 Mellanrum

Inte godkänd

Paneler är inte separerade enligt anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

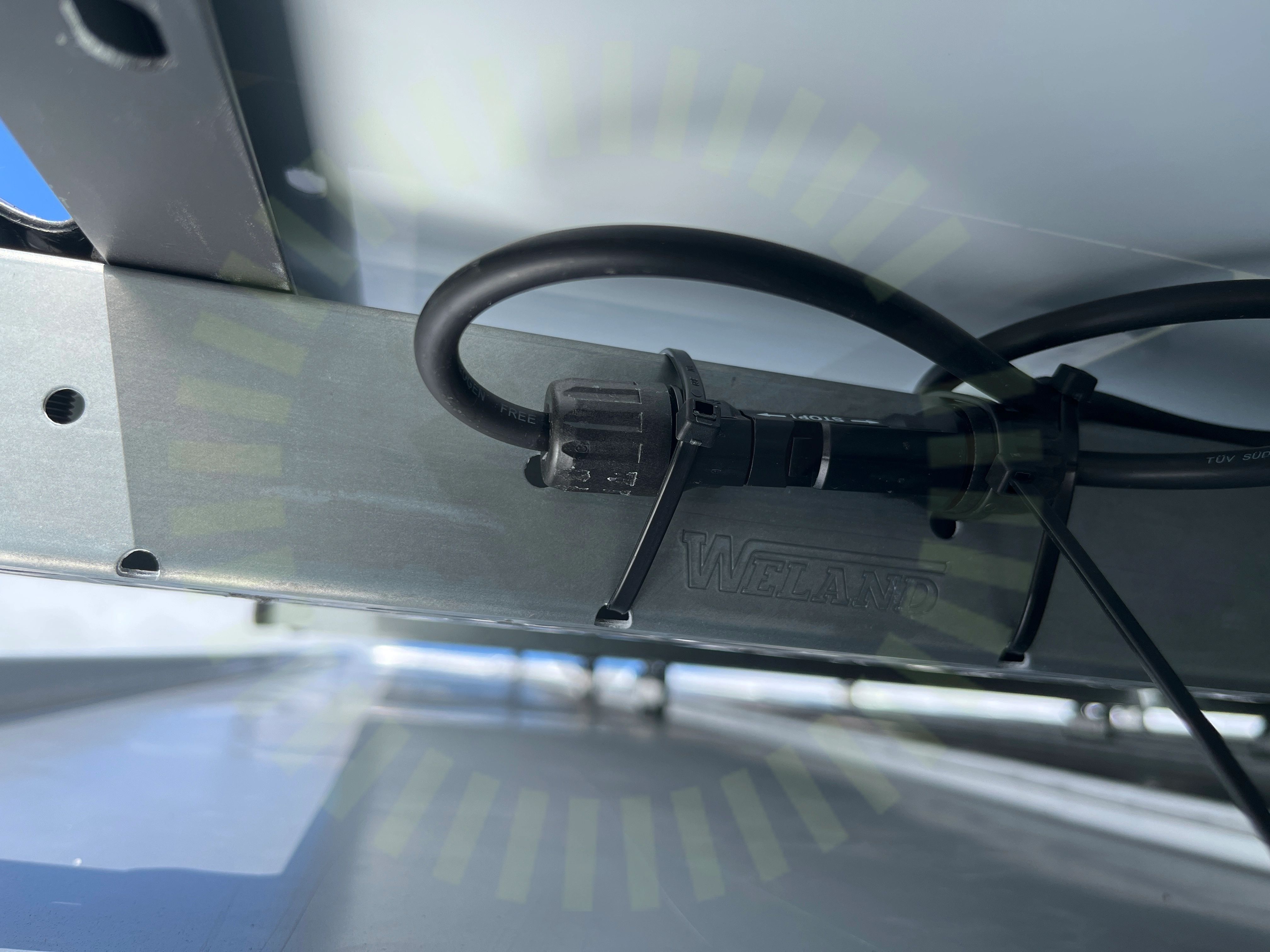

Panelkablagets böjradie

2.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

2.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

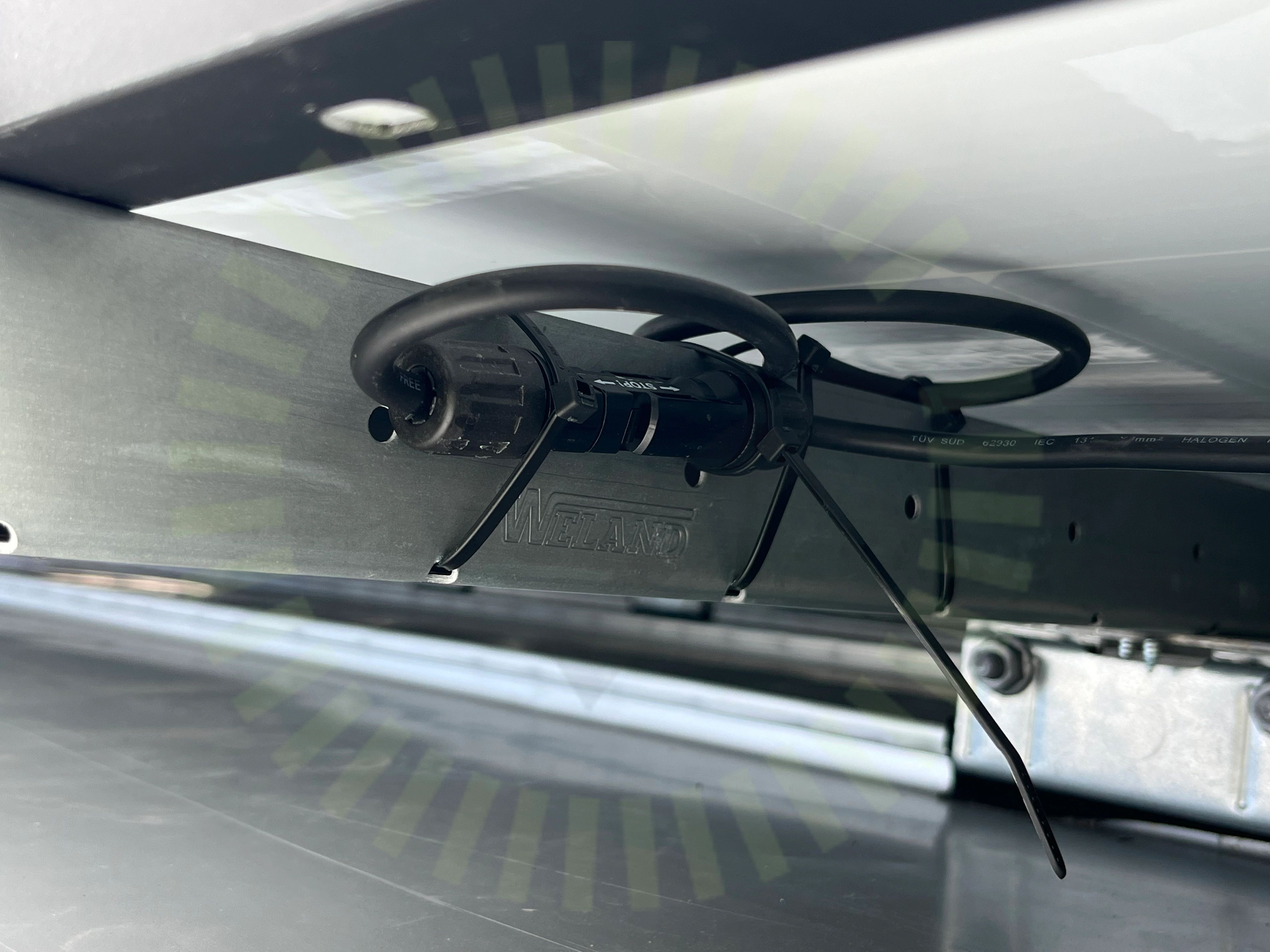

Kontaktdon

2.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

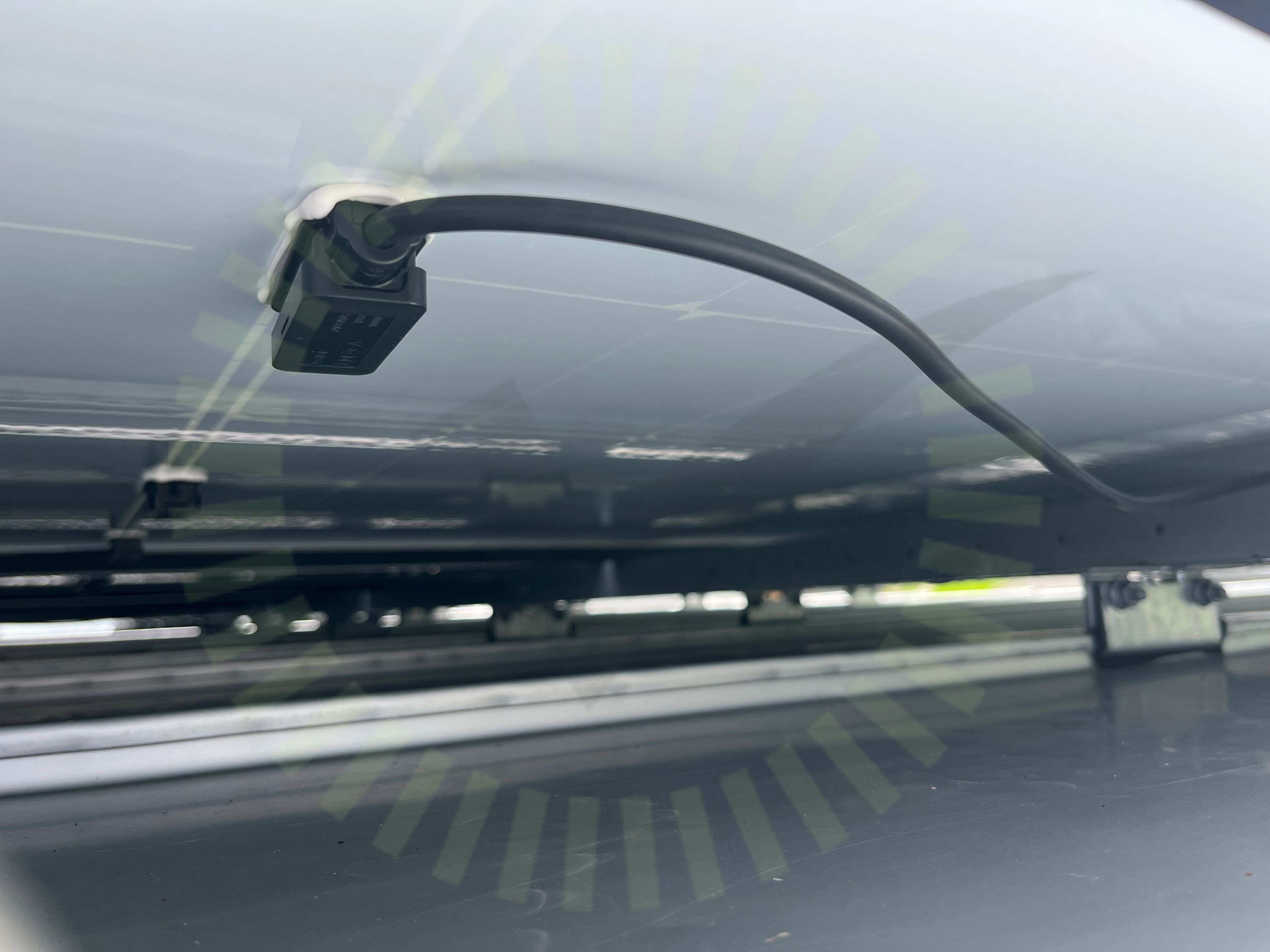

Kopplingslåda

2.5 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

Godkända kontrollpunkter

11/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

7/20

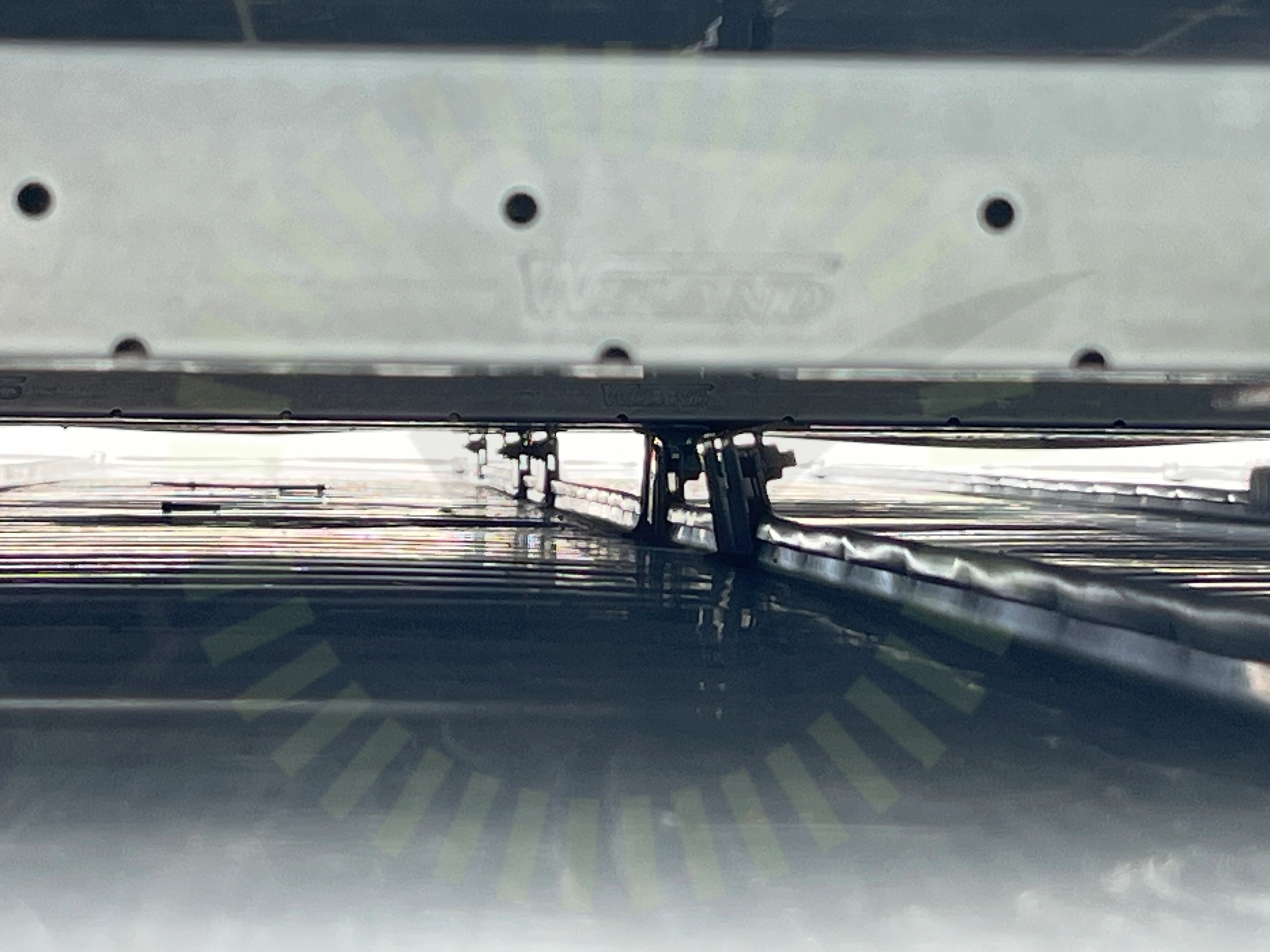

Falsinfästning

3.1 Falsinfästning

Inte godkänd

Infäsntingar ligger inte korrekt över falsen. Sitter snett.

MA5101 Sid 1 (1) | Version 4 - 221219

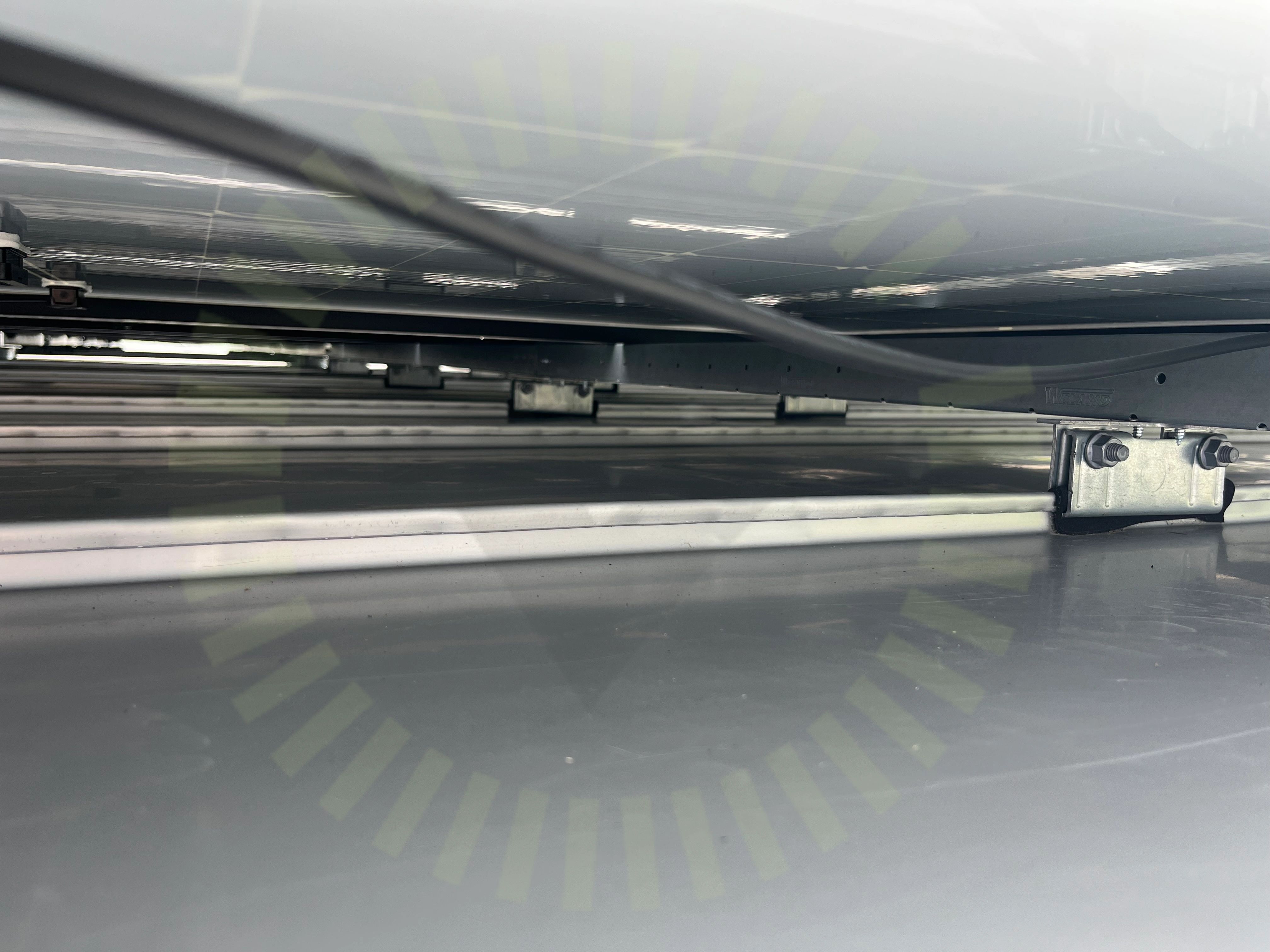

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

3.3 Falsfästenas CC

Inte godkänd

Lastberäkning saknas för ena sidan av taket. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

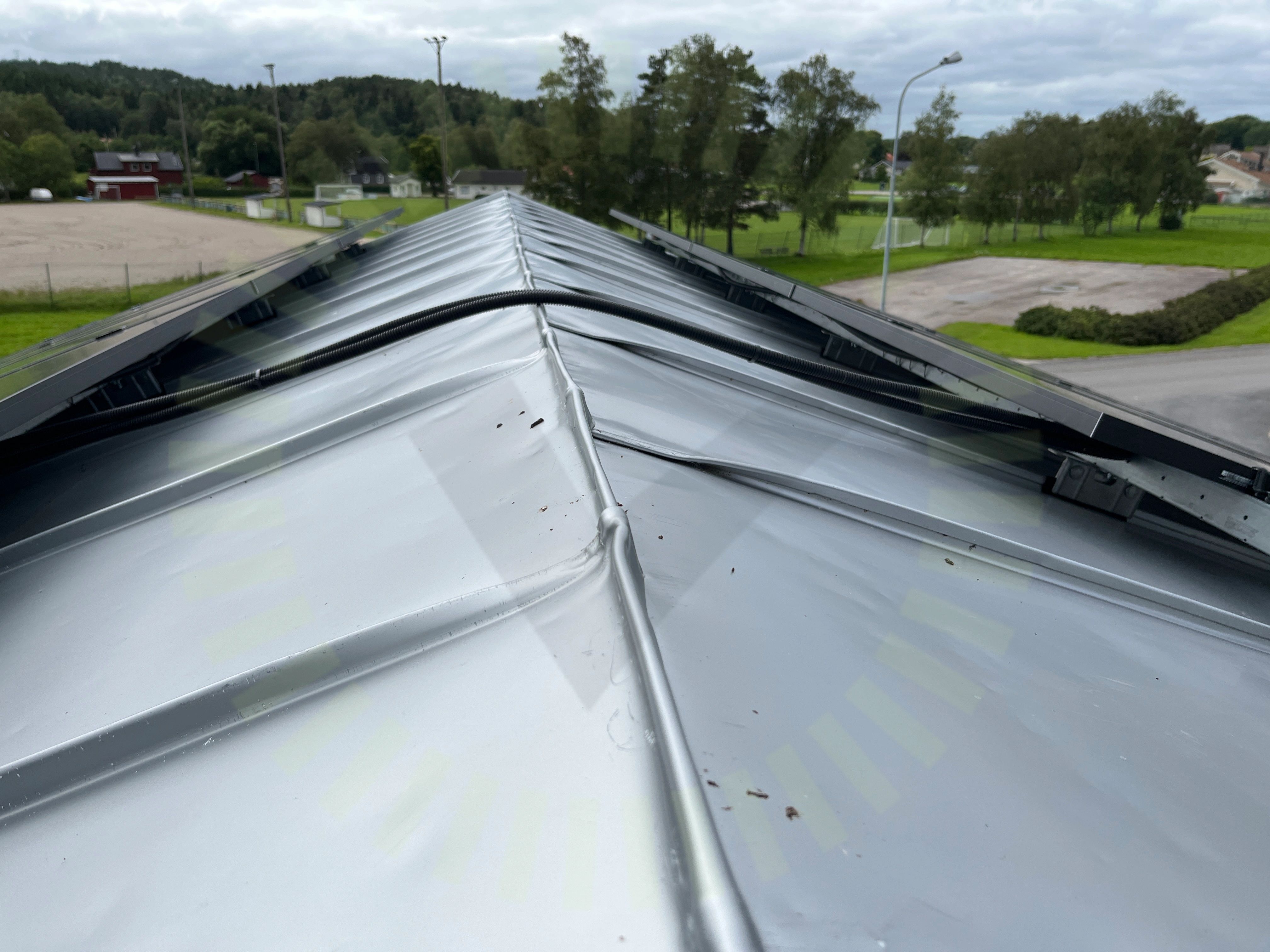

Kabeldragning mellan takytor

3.4 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

3.5 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Det fattas skruv eller är fel antal skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

3.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/20
Främmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Anmärkningar

2/8

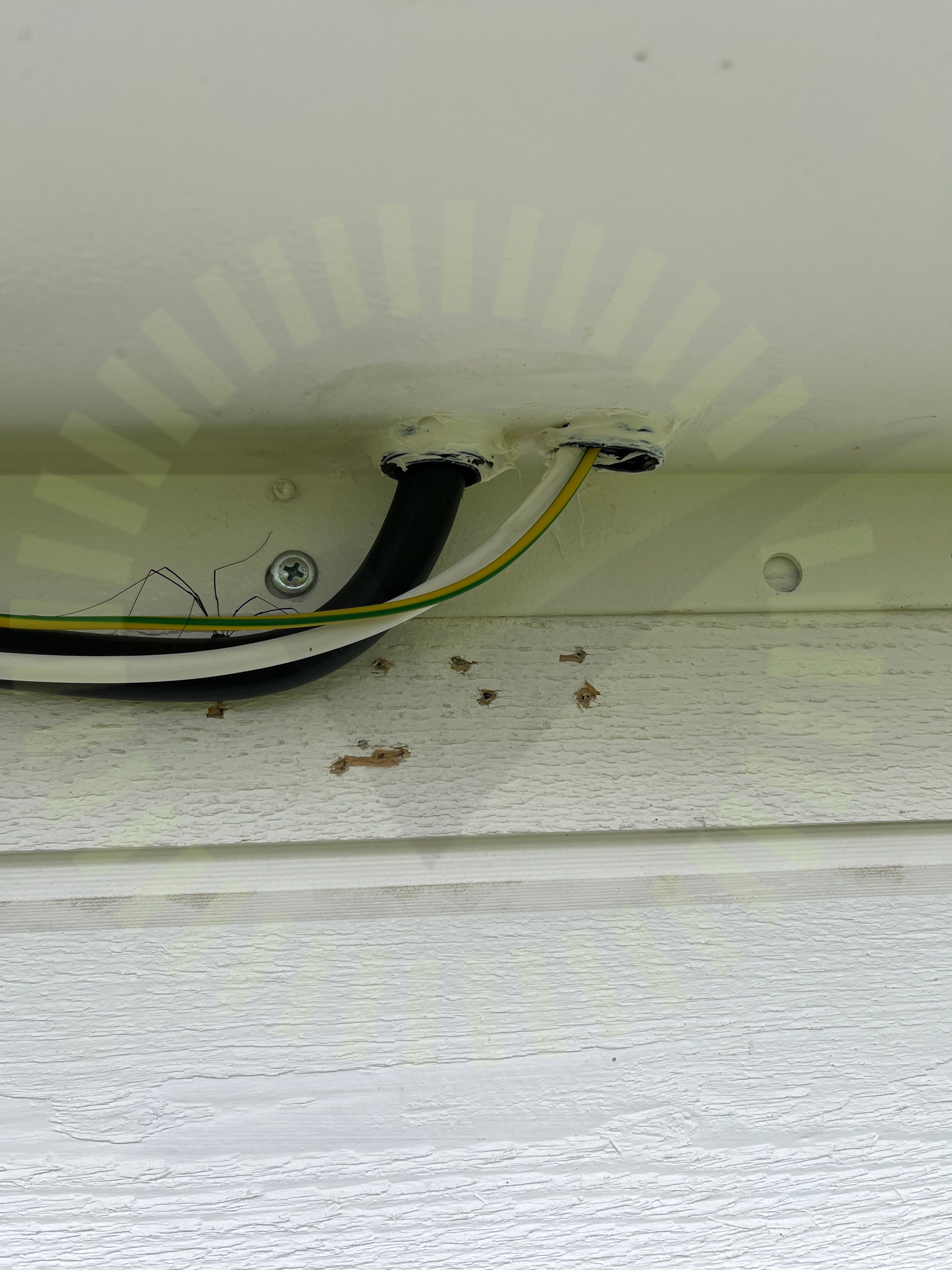

Förskruvningar

4.1 Förskruvningar

Inte godkänd

Det saknas förskruvning, kablarna sitter inte fast.

Skydd mot beröring

4.2 Skydd mot beröring

Inte godkänd

Beröringsskydd saknas, luckan var ”låst” med ett strips.

Godkända kontrollpunkter

6/8
BrytareBöjradieFemledarsystemInfästningIP-KlassningPlacering

Varselmärkning

Anmärkningar

1/5

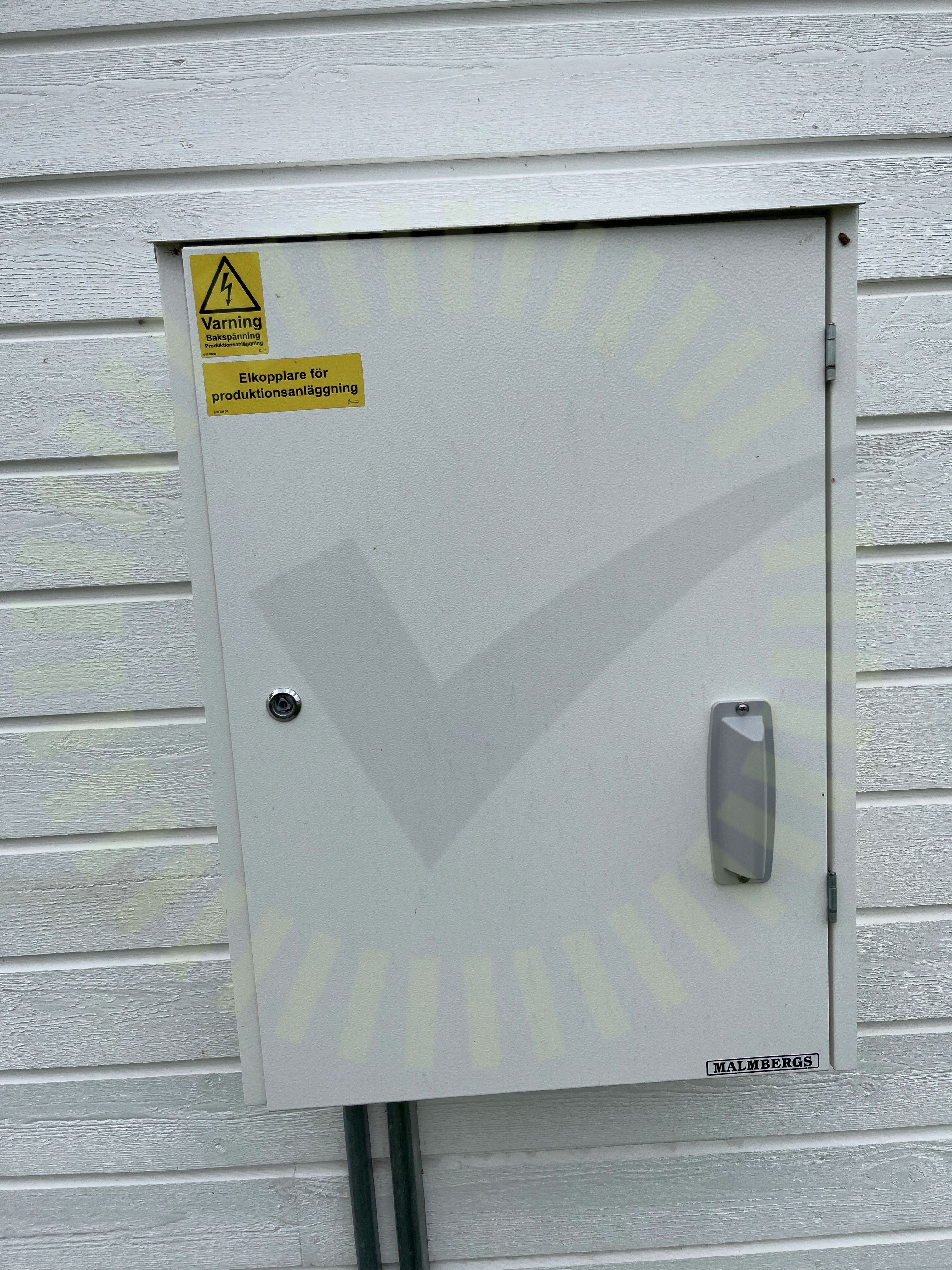

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/40

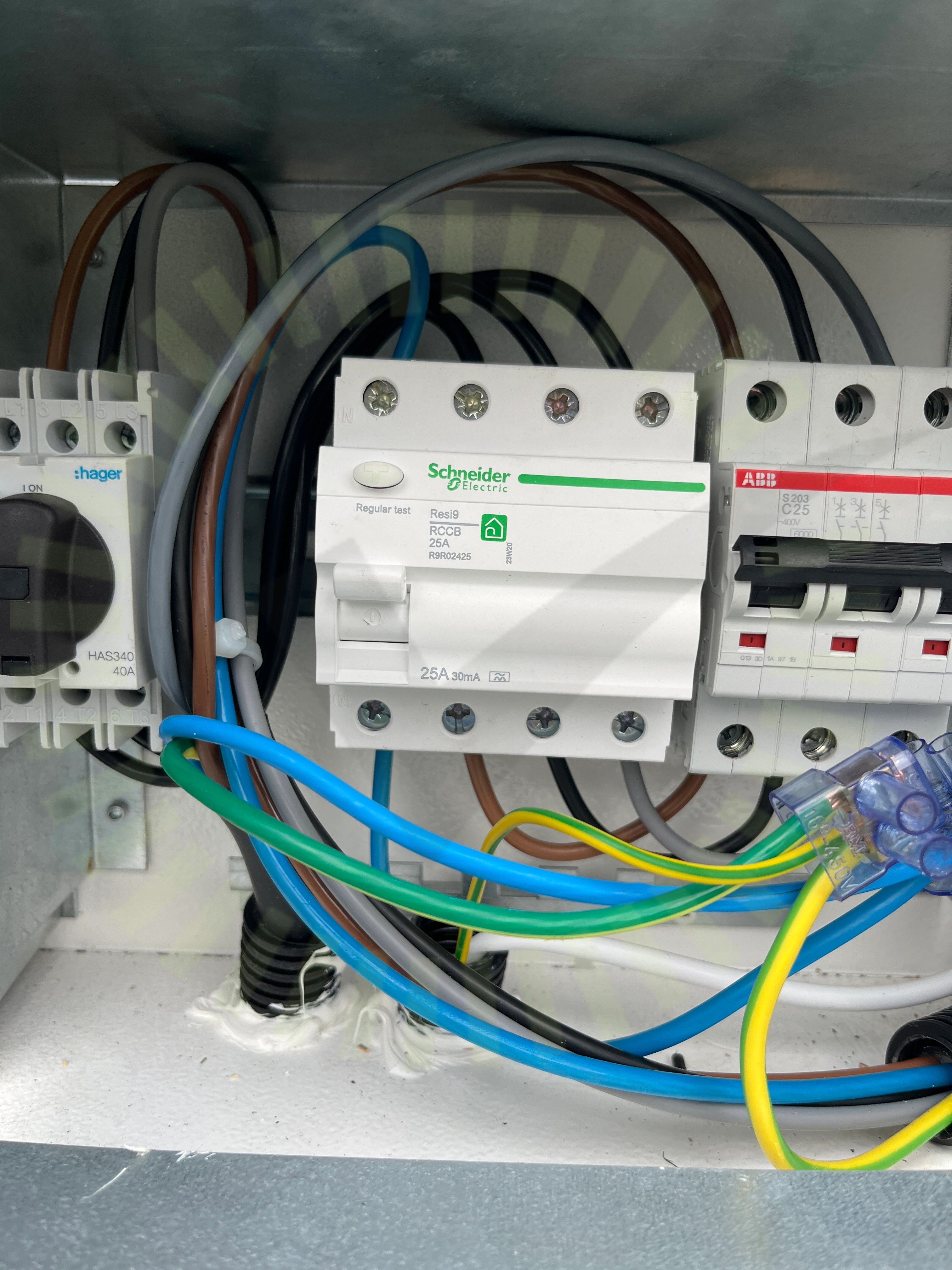

Jordfelsbrytare

6.1 Jordfelsbrytare

Inte godkänd

Installerad JFB bryter in på den mA som tillverkaren anvisar.

6.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

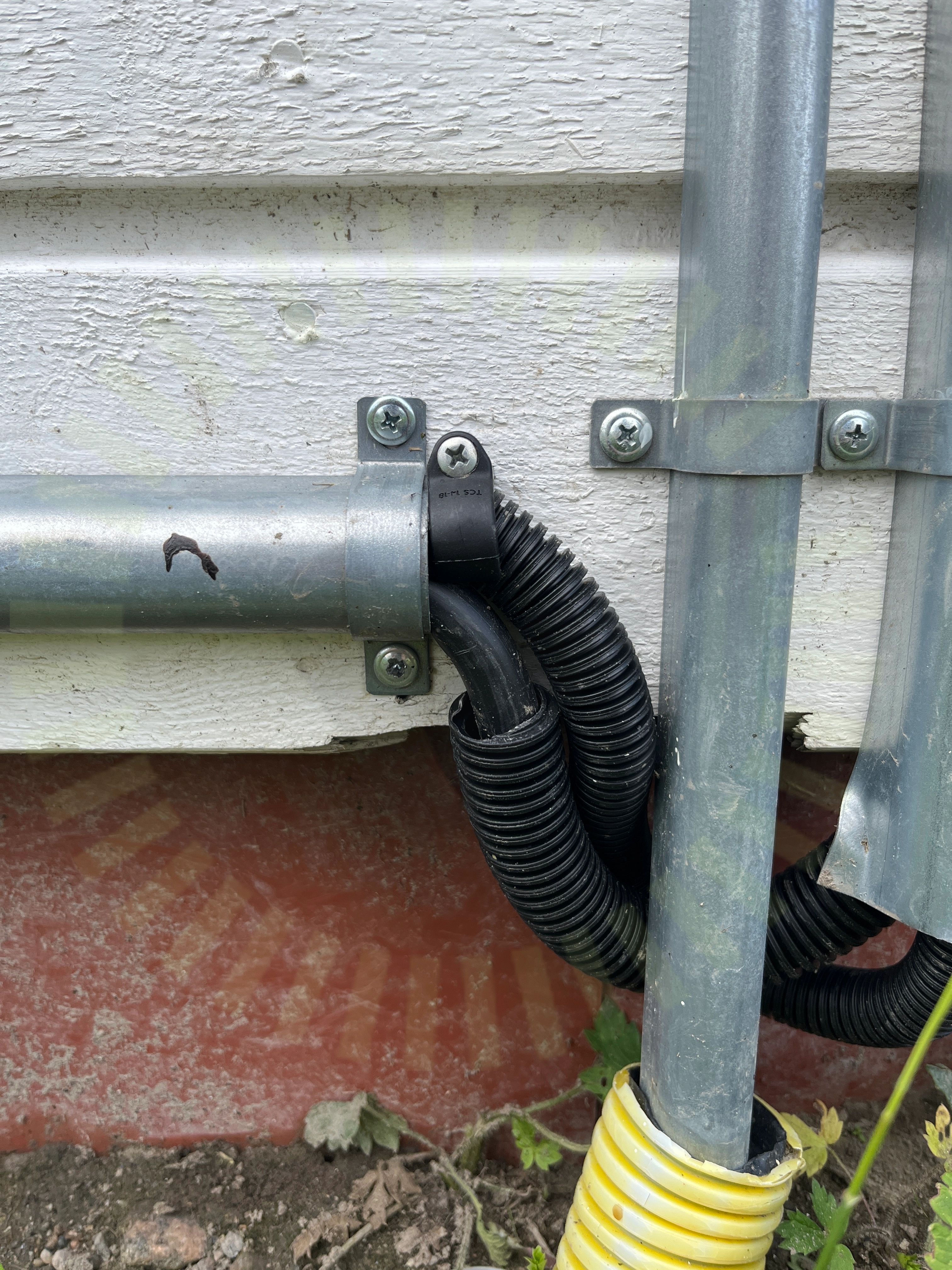

Skarp kant

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

6.4 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

36/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSmartmätareStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
