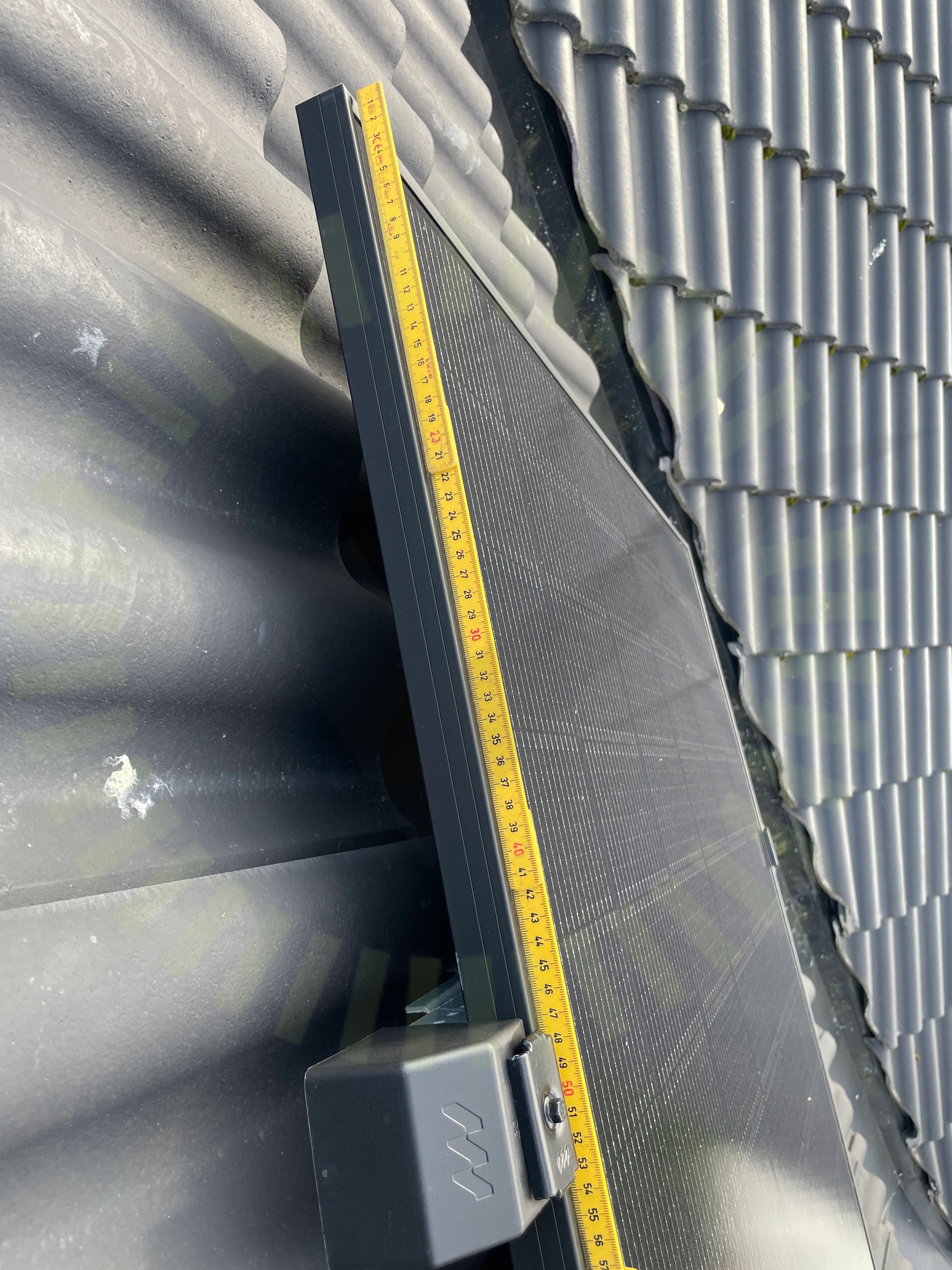

2.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.
Besiktningsrapport
9.9
Installation genom
Takkraft
Datum
29 september 2026
Ort
Rosersberg, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörEastron: SEM3-M-2
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
2/18

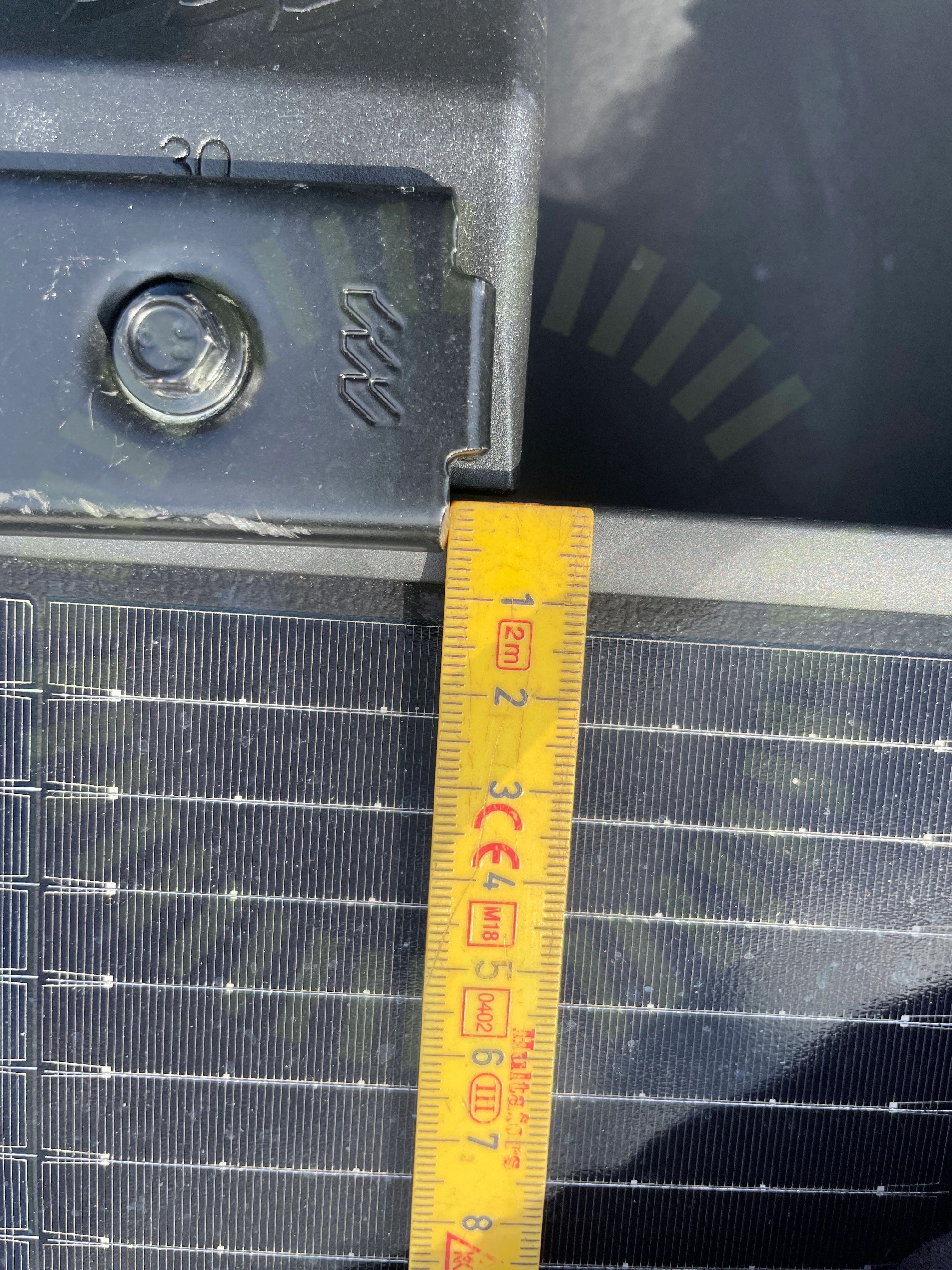

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: SEM3-M-2
Godkända kontrollpunkter
5/5AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/25Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takgenomföring
SigeEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
1/48

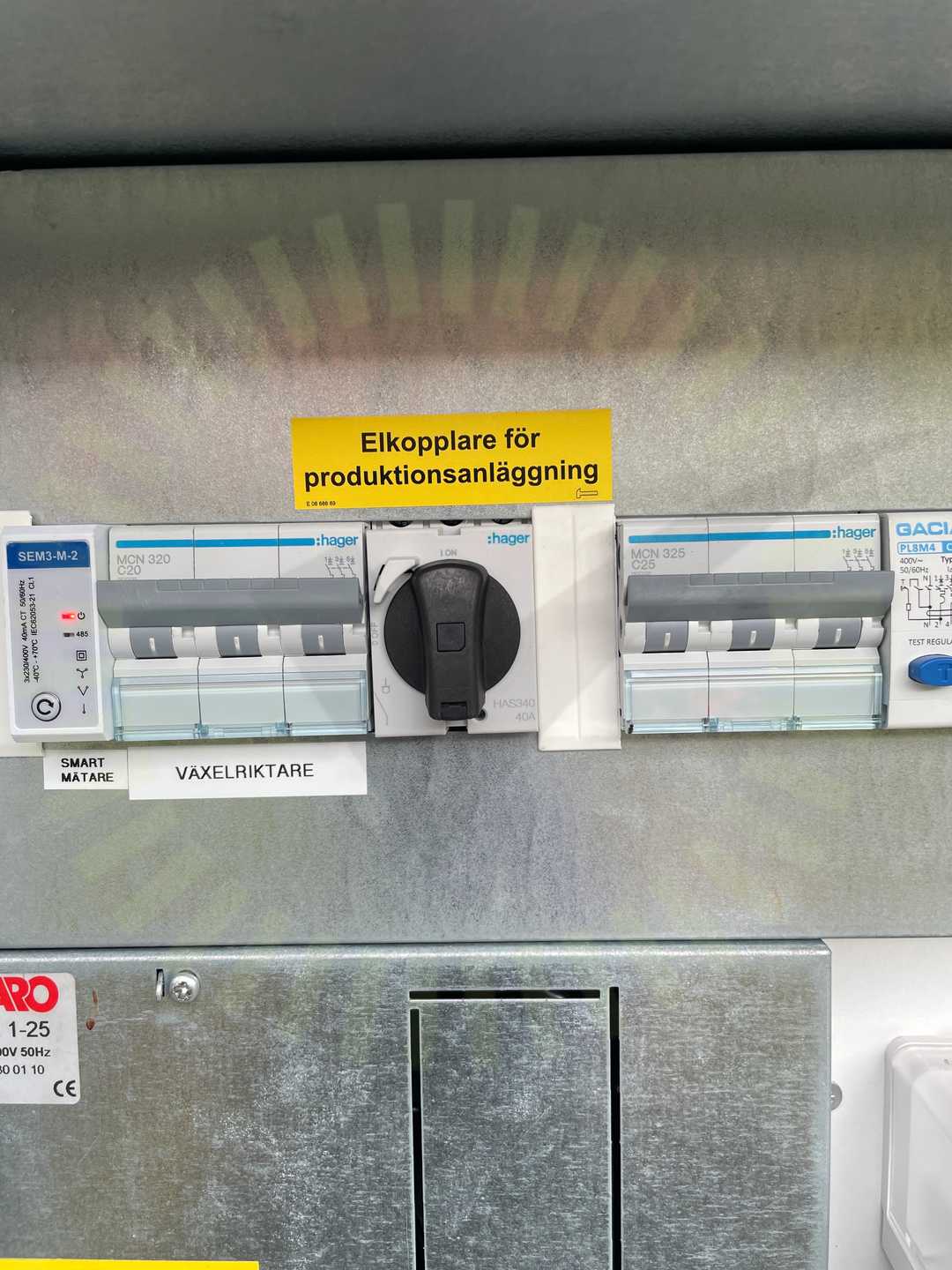

5.1 Identifiering
Inte godkändNy säkring saknar uppmärkning.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
47/48AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
