Besiktningsrapport
9.1
Installation genom
Täta tak Energi
Datum
22 augusti 2024
Ort
YSTAD, Skåne län
Jordning av chassi
Avstånd närliggande objekt
DC Kontakter
Uppfästning av kablage
90% godkända
10% ej godkända
Om installationen
Växelriktare
Solinteg: MHT-(4-12)K-25
Batteri
Samvolt: Home 15kWh
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/12

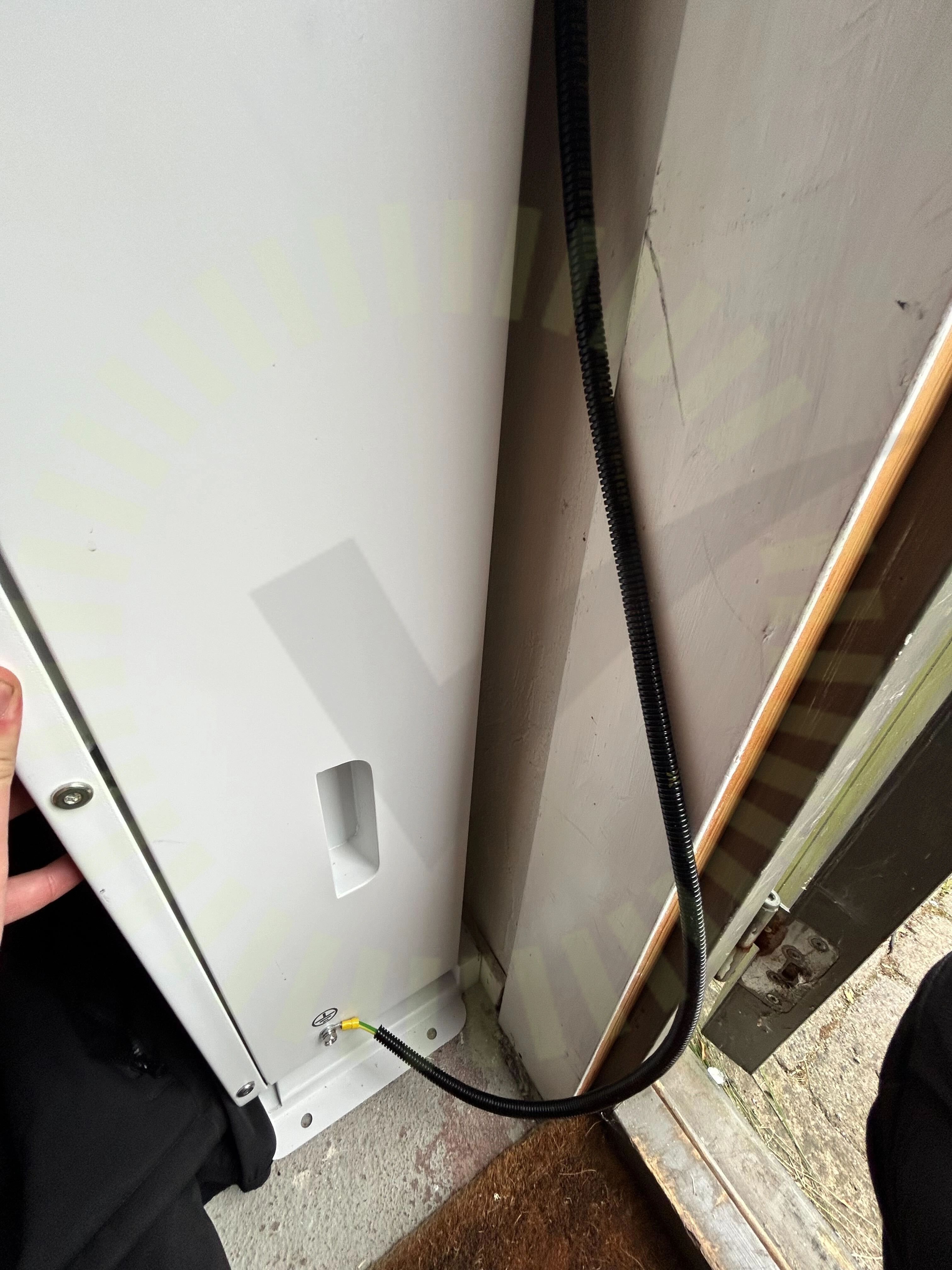

1.1 Uppfästning av kablage
Inte godkänd
Batteriets jordkabel inte lämpligt uppfäst.
Godkända kontrollpunkter
11/12
Avstånd närliggande objekt
Batteri PE
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/35

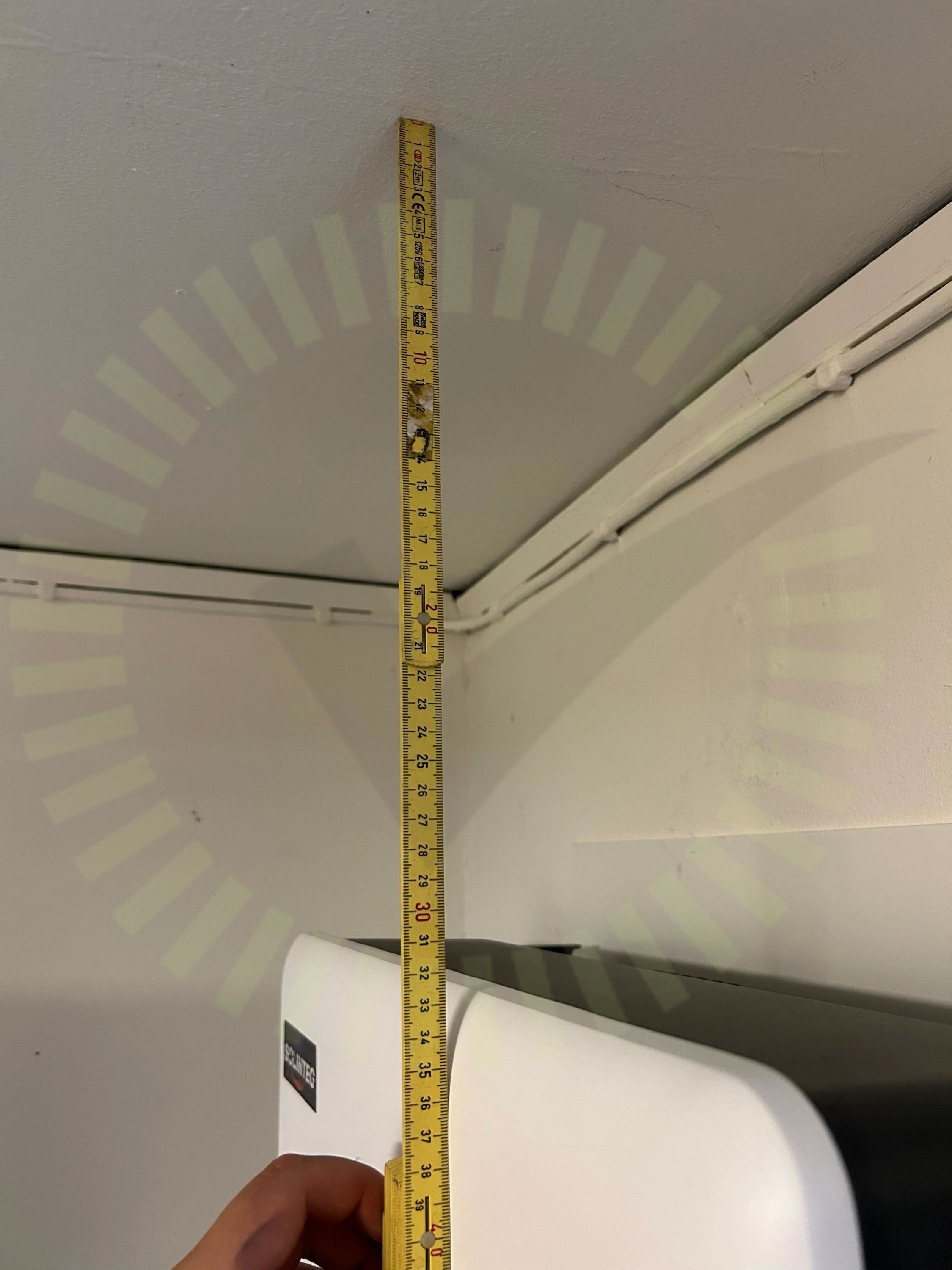

3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 22

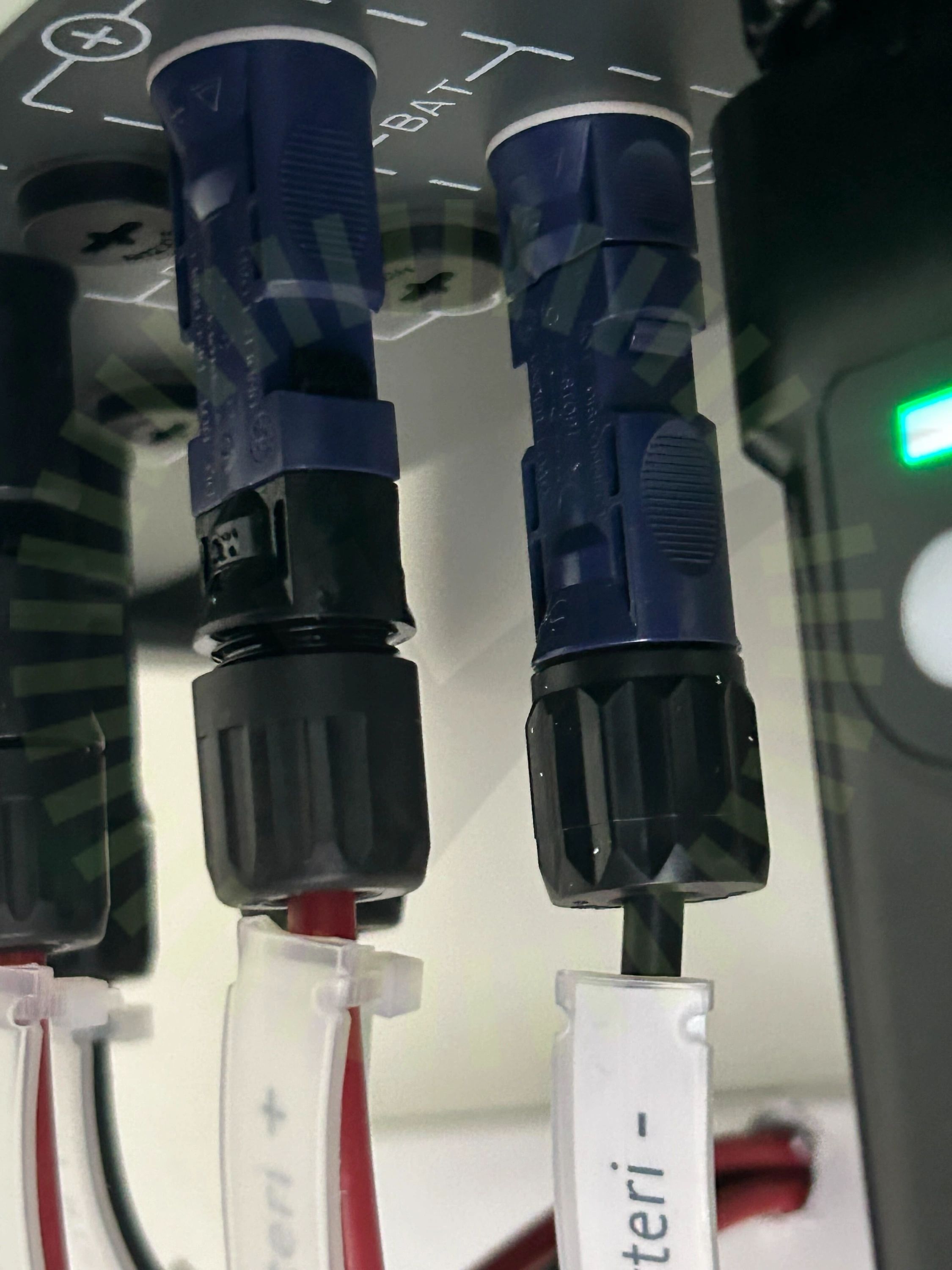

3.2 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
3.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 25
Godkända kontrollpunkter
32/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
