Besiktningsrapport

9.3

Installation genom

Miljö VVS & Energicenter

Datum

7 maj 2025

Ort

Motala, Östergötlands län

Fastsäkring av produkt

Skenans utstick för klämma

Kopplingslåda böjradie

+ 1

96% godkända4% ej godkända

Om installationen

PanelerEurener: MEPV 120 ULTRA PREMIUM (BLACK - 400 Wp)

MontagesystemESDEC Lutande Panntak

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörEastron: Sigen Sensor TP-CT120-DH

Installerad av Miljö VVS & Energicenter som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/45

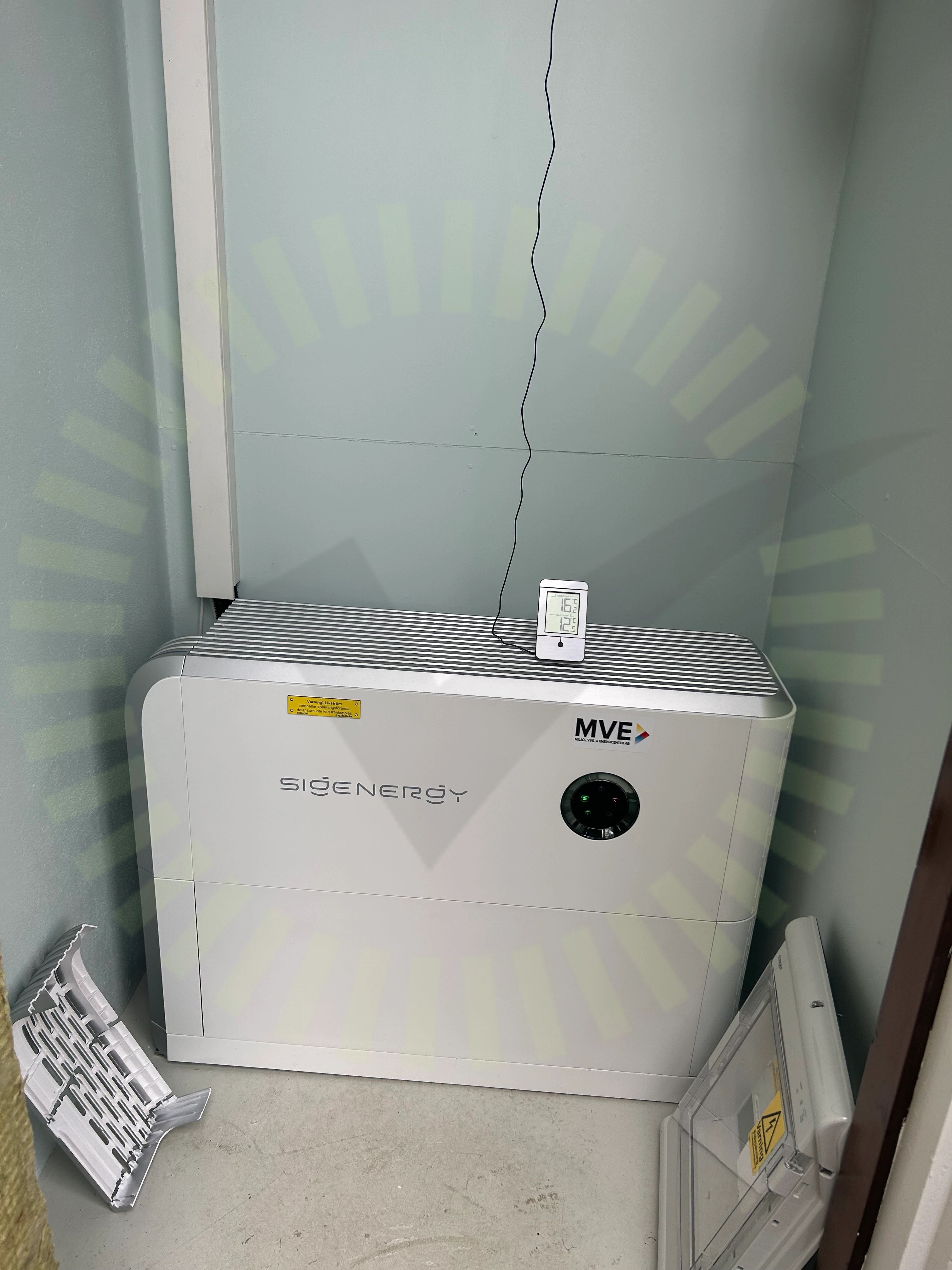

2.1 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled. Skriftligt intyg från tillverkaren som godkänner placeringen och att produktgarantin är intakt saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

2.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning är inte utförd, endast golvinfästning.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

43/45

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/25

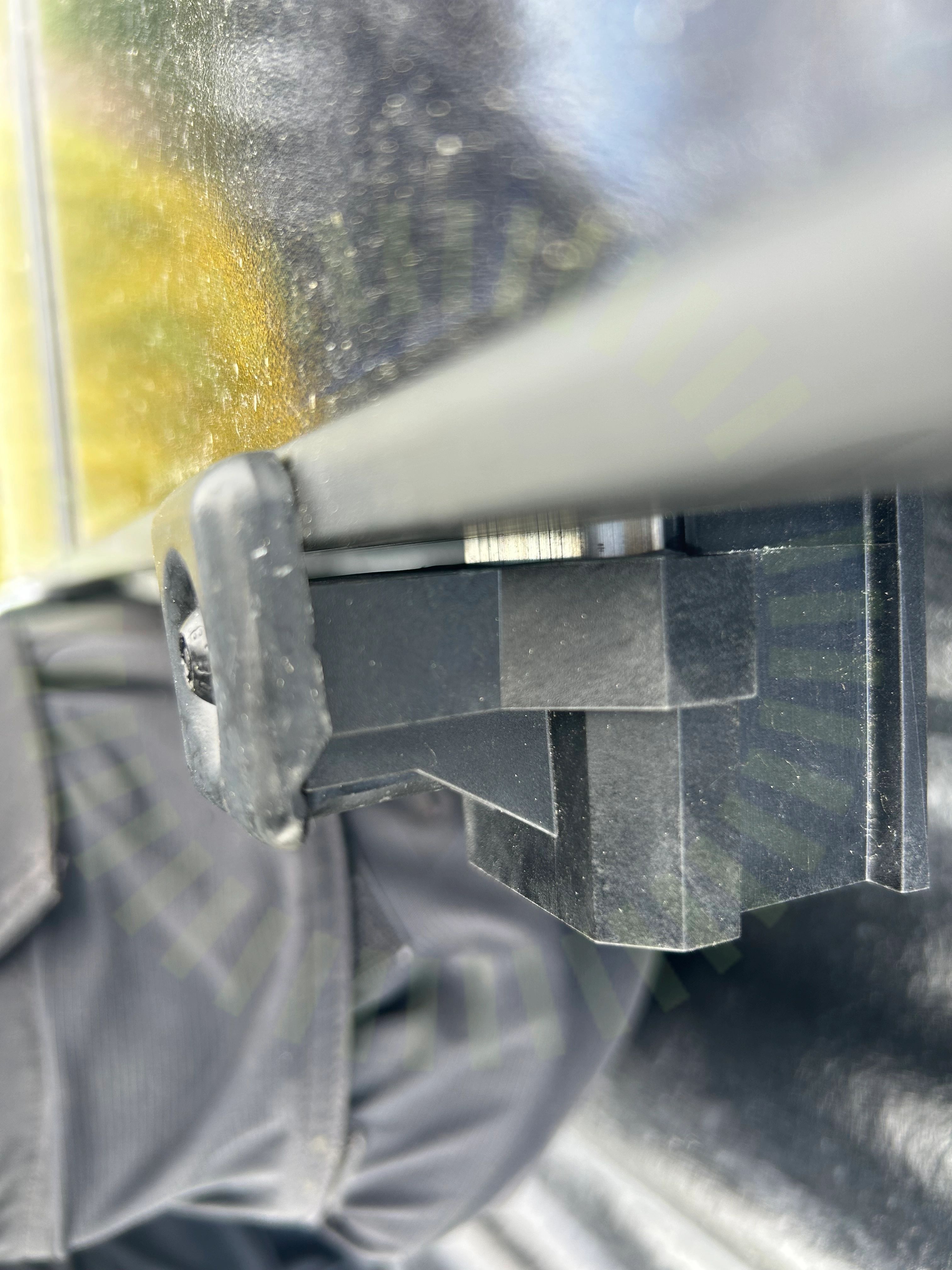

4.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

Godkända kontrollpunkter

24/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Eurener: MEPV 120 ULTRA PREMIUM (BLACK - 400 Wp)

Anmärkningar

2/13

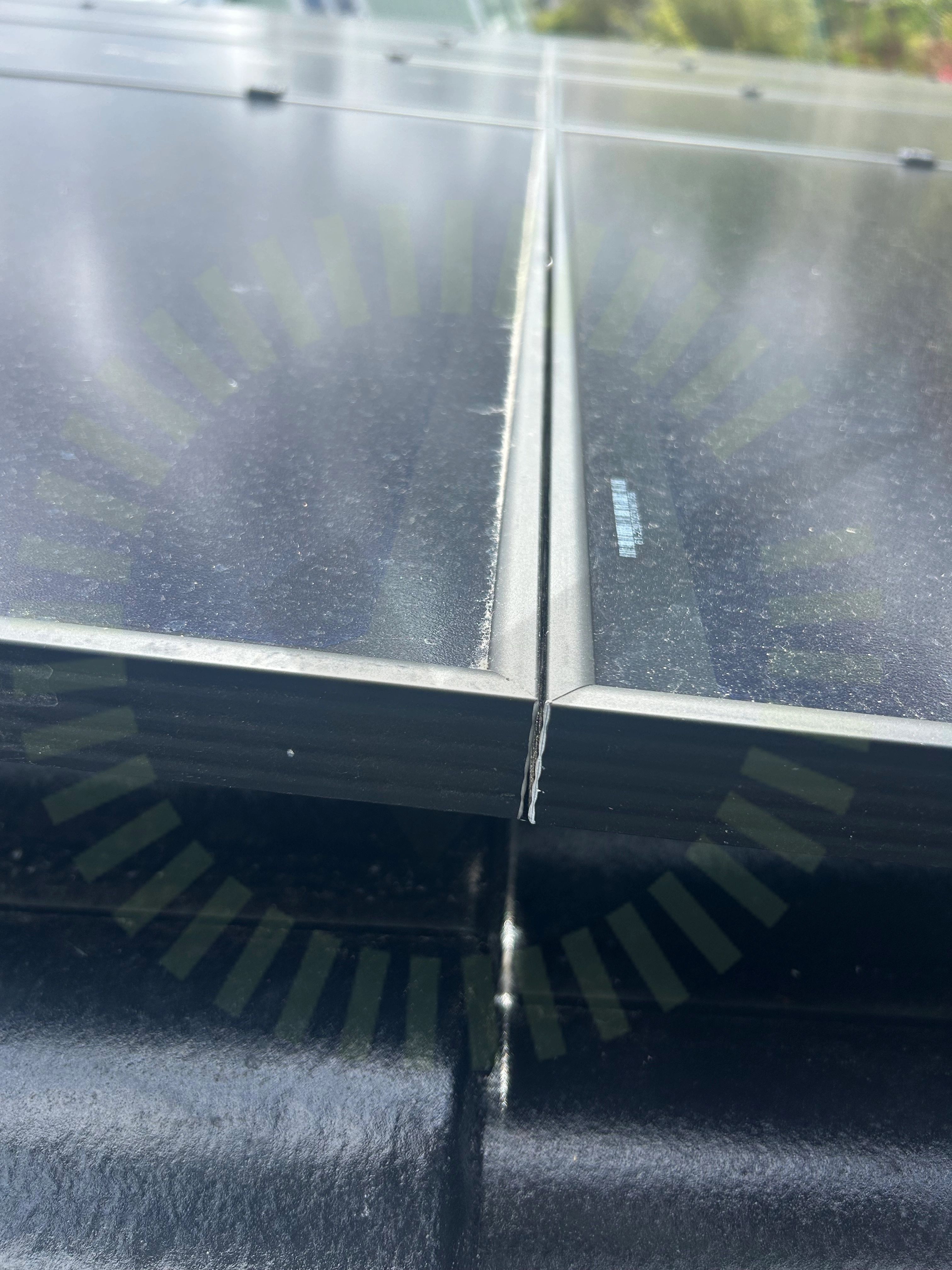

5.1 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

Eurener Installation Manual, Sida 6.

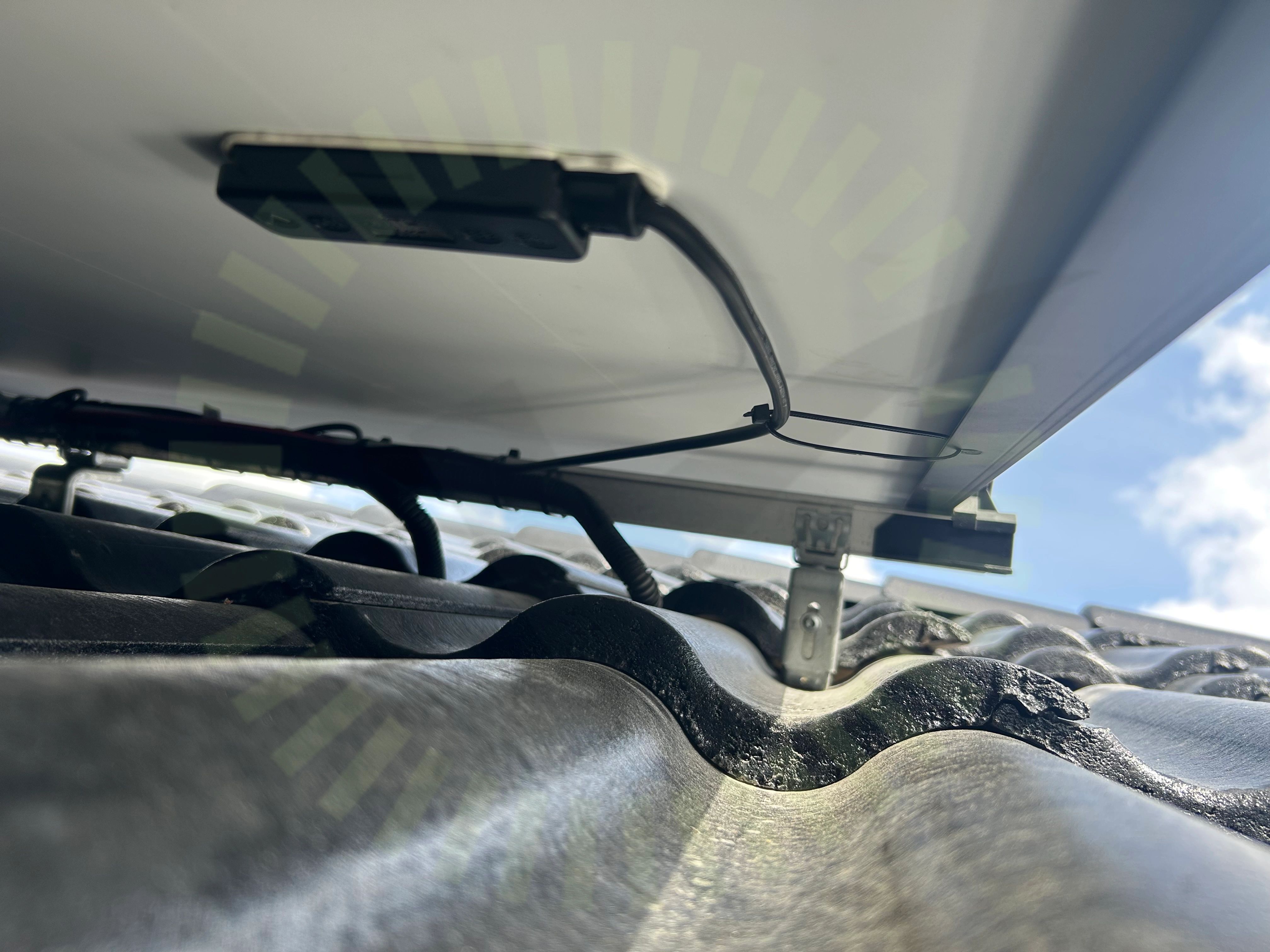

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablaget böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
