Besiktningsrapport

9.7

Installation genom

Delidel

Datum

18 september 2026

Ort

Lerum, Västra Götalands län

Klämmornas placering

Skador på panel

97% godkända3% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemNordmount: Papptak

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörEastron: SEM3-M-2

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

3/18

2.1 Lutning

Inte godkänd

Panelernas lutning är lägre än vad tillverkaren kräver. Taket har 3 graders taklutning.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 8

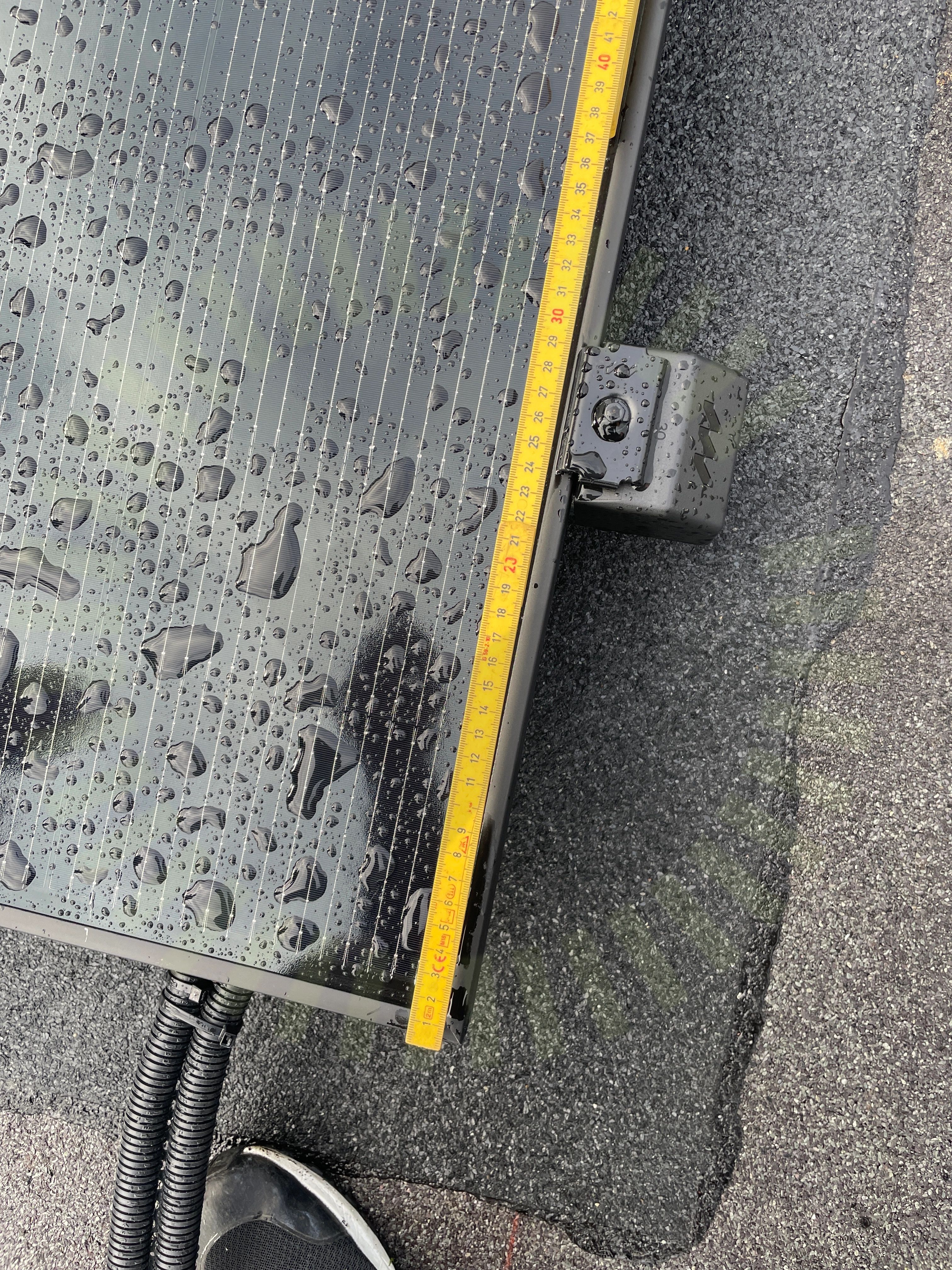

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Detta gäller då nordmounts klämmor har används.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

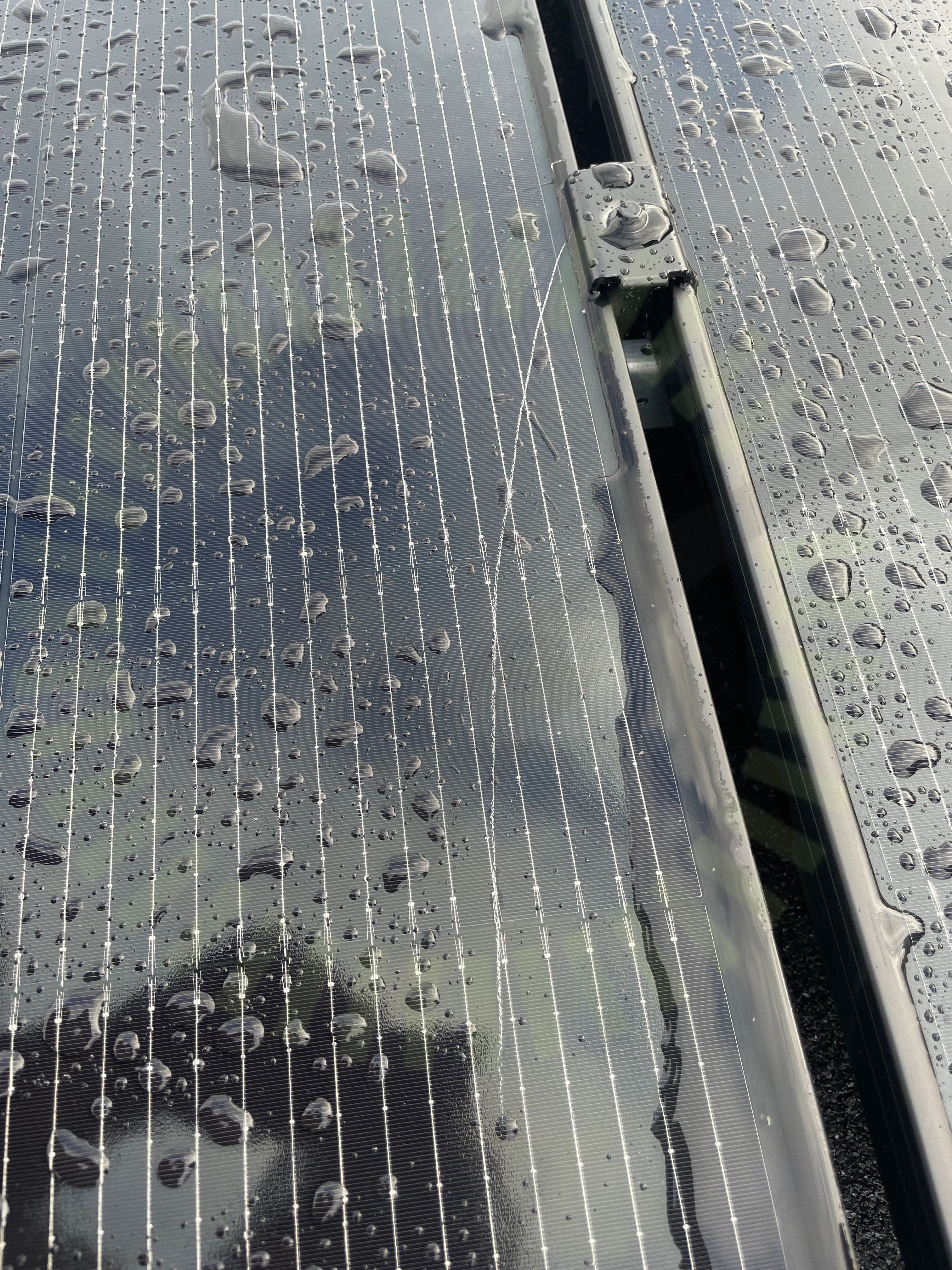

2.3 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Eastron: SEM3-M-2

Godkända kontrollpunkter

5/5

AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel

Nordmount: Papptak

Godkända kontrollpunkter

23/24

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Infästning i råspont

Sigenergy: Hybrid TP2

Godkända kontrollpunkter

41/41

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Sigenergy: SigenStor BAT

Godkända kontrollpunkter

20/20

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktGolvinfästningLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
