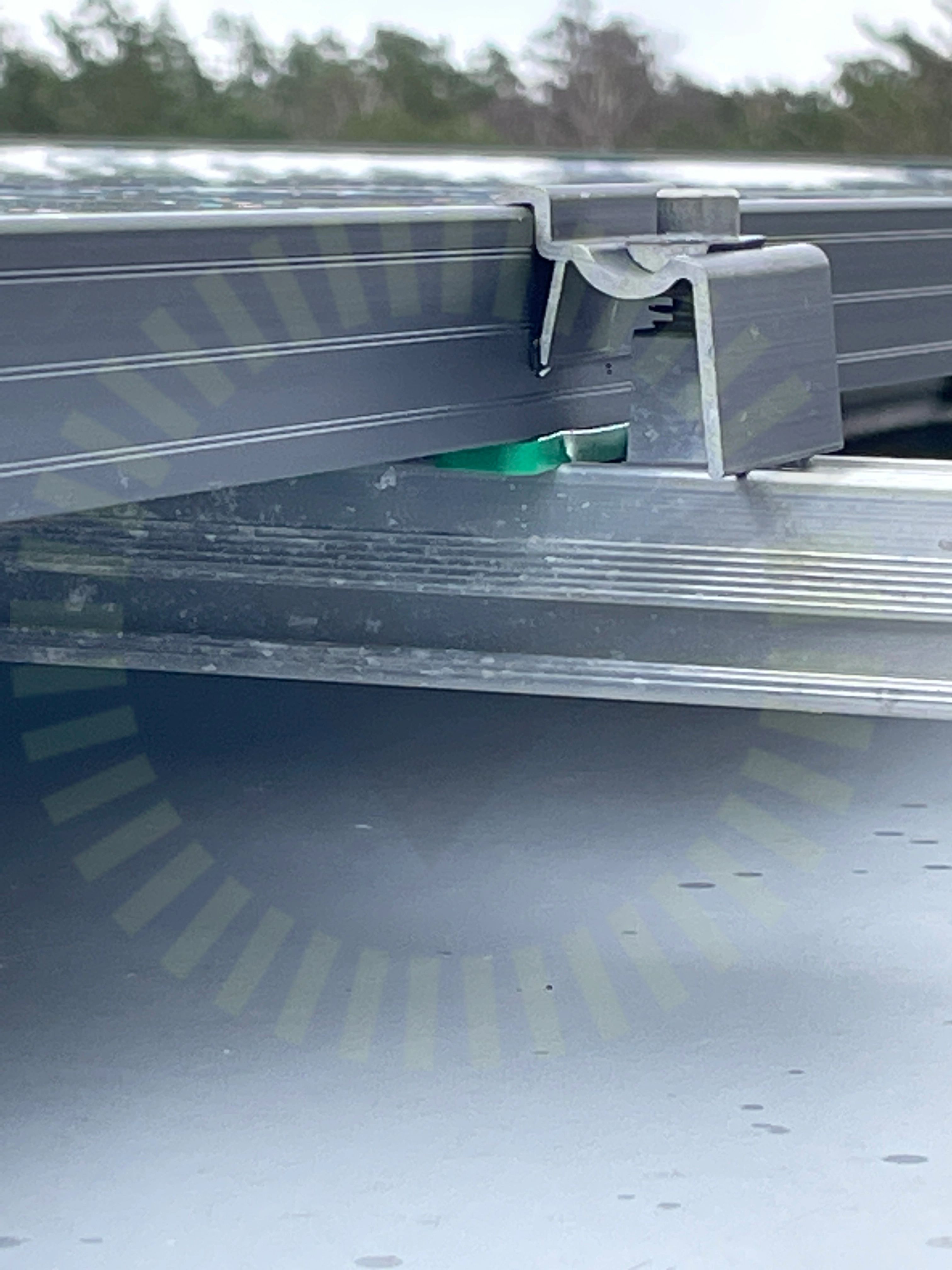

1.1 Shims
Inte godkändShims finns
Tillverkarens anvisningar
Besiktningsrapport
9.0
Installation genom
1KOMMA5°
Datum
24 november 2022
Ort
Stråvalla, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerSunTech: STPXXXS - C72/V
PanelerSunTech: STPXXXS - C54/U
OptimerareSolarEdge: P650-P950
MontagesystemK2: Falsad Plåt: Solid/Single Rail
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
K2: Falsad Plåt: Solid/Single Rail
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd panelfältFrämmande materialInfästning full kontaktInfästningar rakt monteradeInfästningarnas CCKabeluppfästningMittfästeSkadorSkarp kantSkenornas överhängSkyddSnö- och VindlastberäkningTaklutningTyp av infästningVäderbeständigt materialÄndklämma
SolarEdge: P650-P950
Anmärkningar
1/5

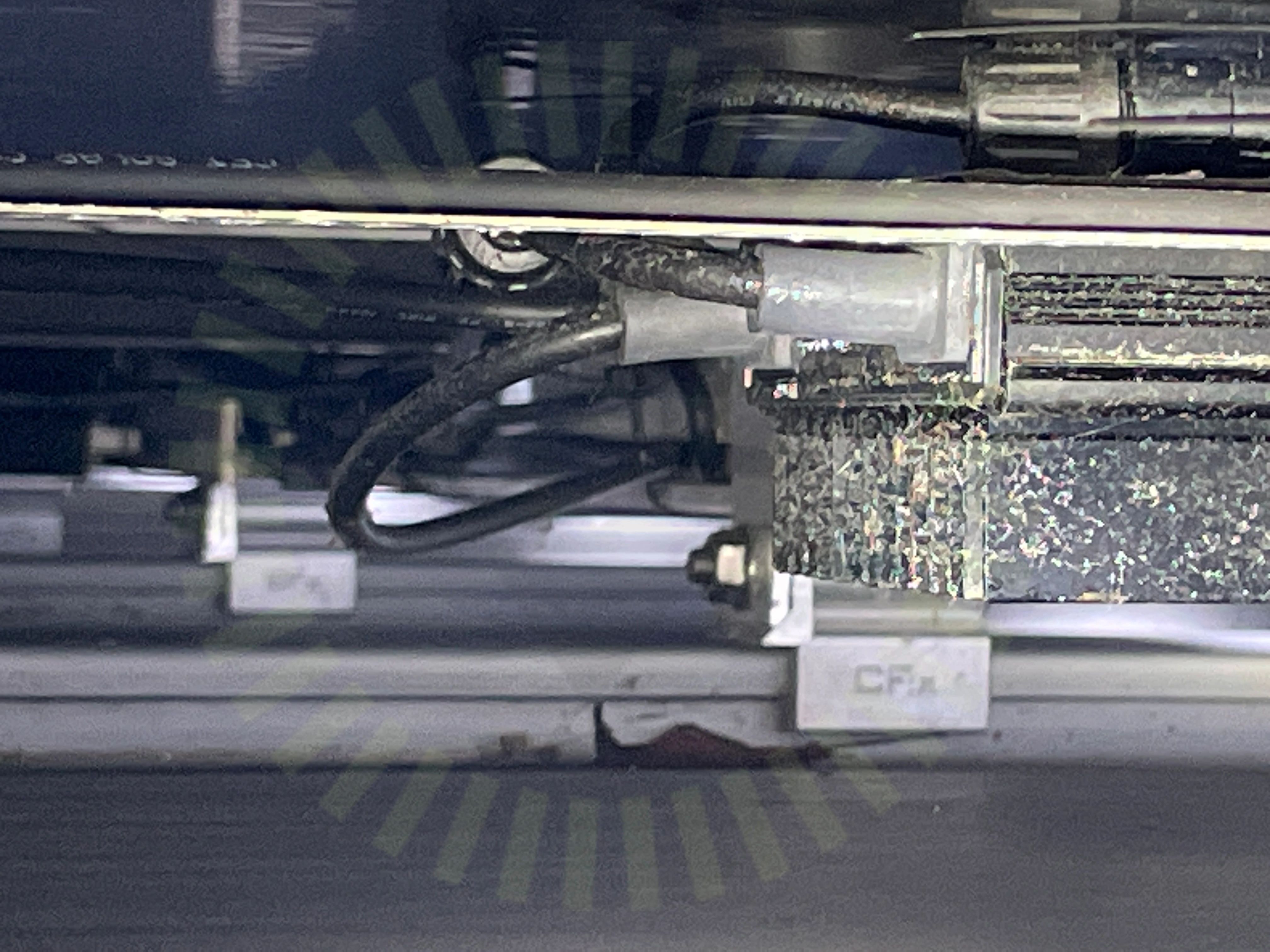

2.1 Dragavlastade
Inte godkändKablage från optimerare har skarpa böjar
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE12.5K-SE20K
Godkända kontrollpunkter
30/30AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVarning för likströmVentilationVinkelVärmeutveckling
SunTech: STPXXXS - C54/U
Anmärkningar
3/12

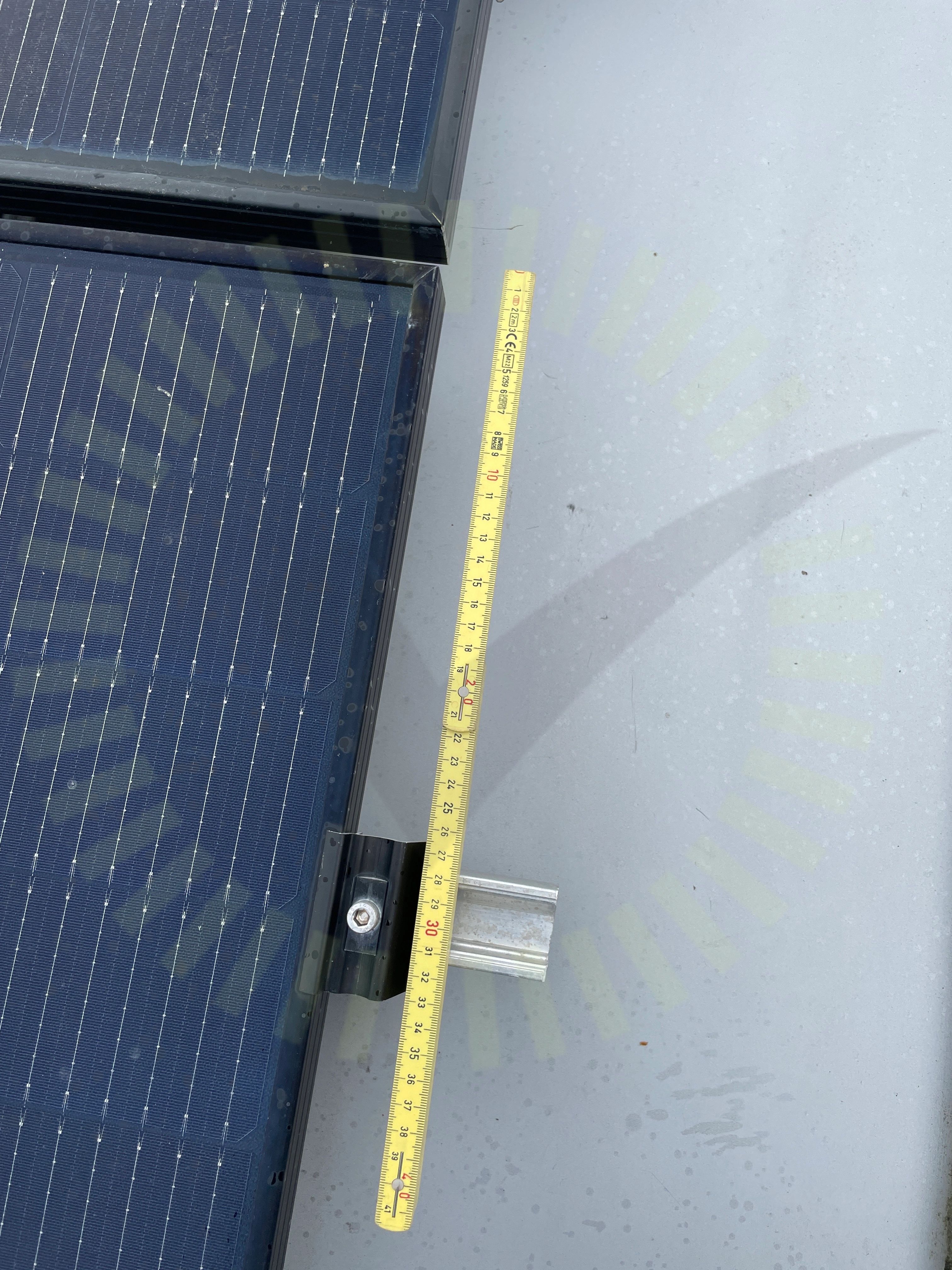

4.1 Fästen placering
Inte godkändFästen ej placerad enligt tillverkarens anvisningar uppmätt cc mått 300 mm från panelens kortsida
Tillverkarens anvisningar

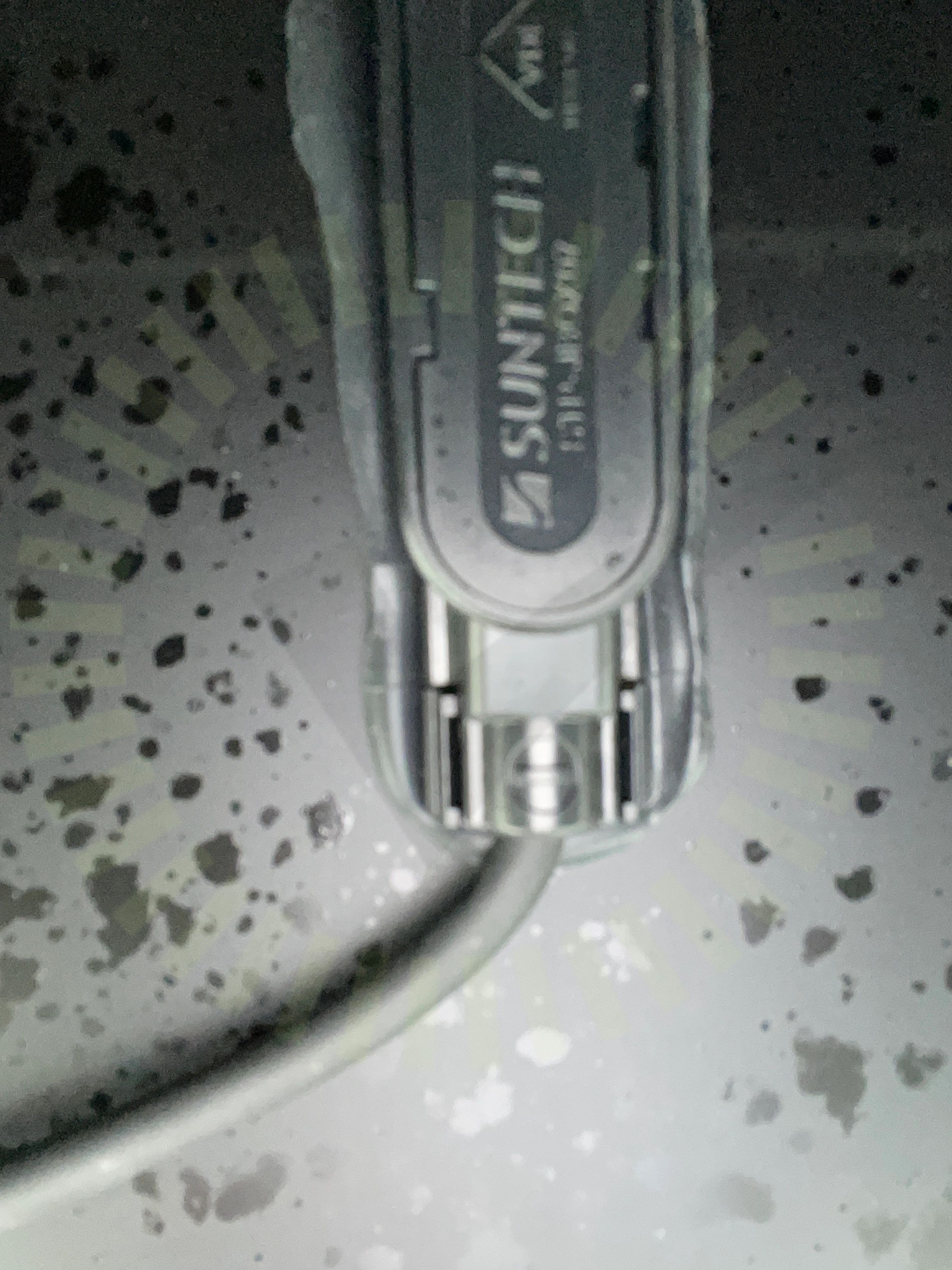

4.2 Dragavlastade
Inte godkändKablar hårt dragna, påverkar dragavlastningen
SS 436 40 00 (522.8.3)

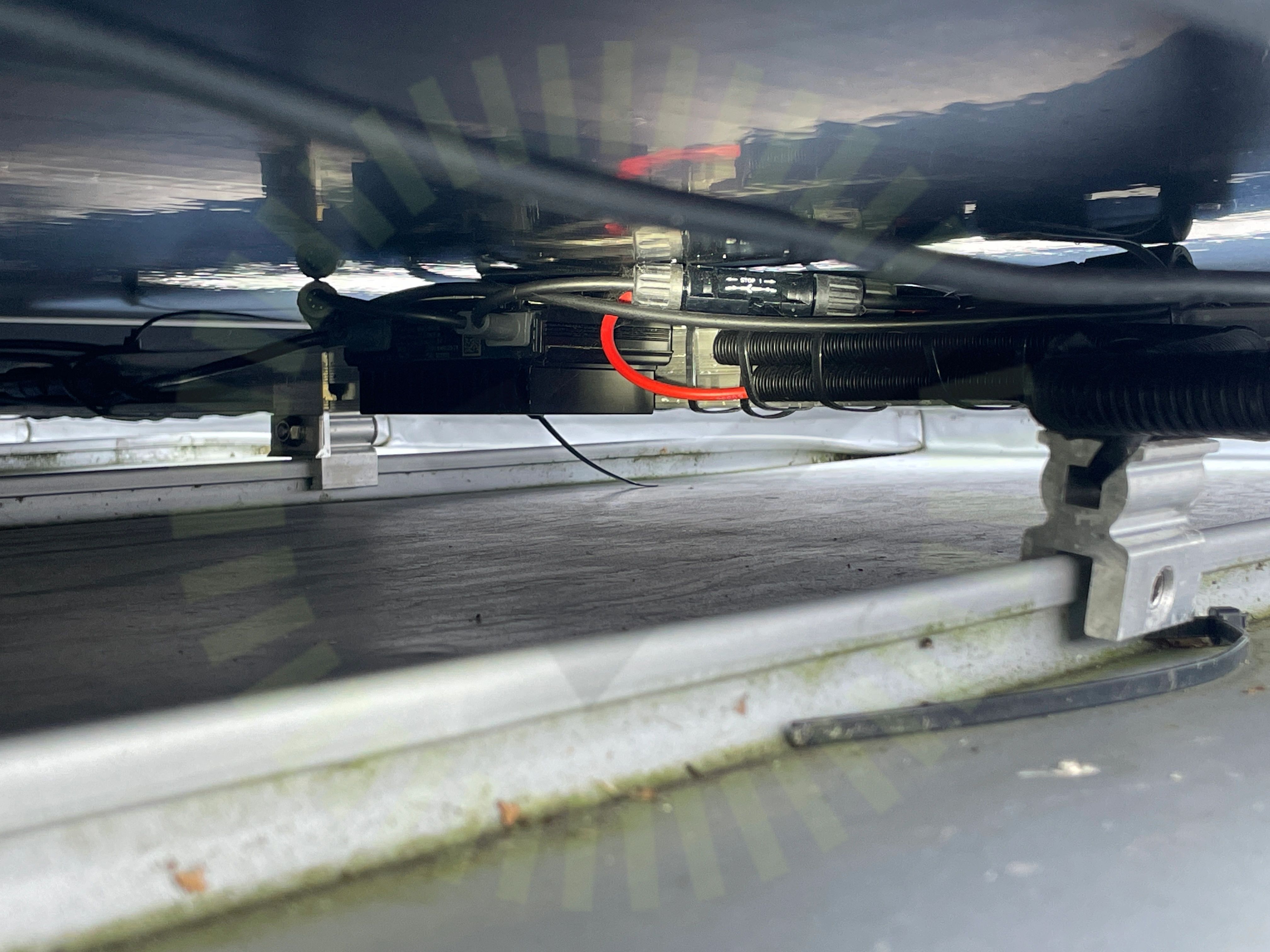

4.3 Föremål bakstycke
Inte godkändKontakt ligger och trycker mot panelens baksida
Tillverkarens montageanvisningar
Godkända kontrollpunkter
9/12 LutningDräneringshålFästen storlekFörbindelse av kontakterHöjdskillnadMellanrumSkadorSkuggaSträngförläggning
SunTech: STPXXXS - C72/V
Anmärkningar
3/12

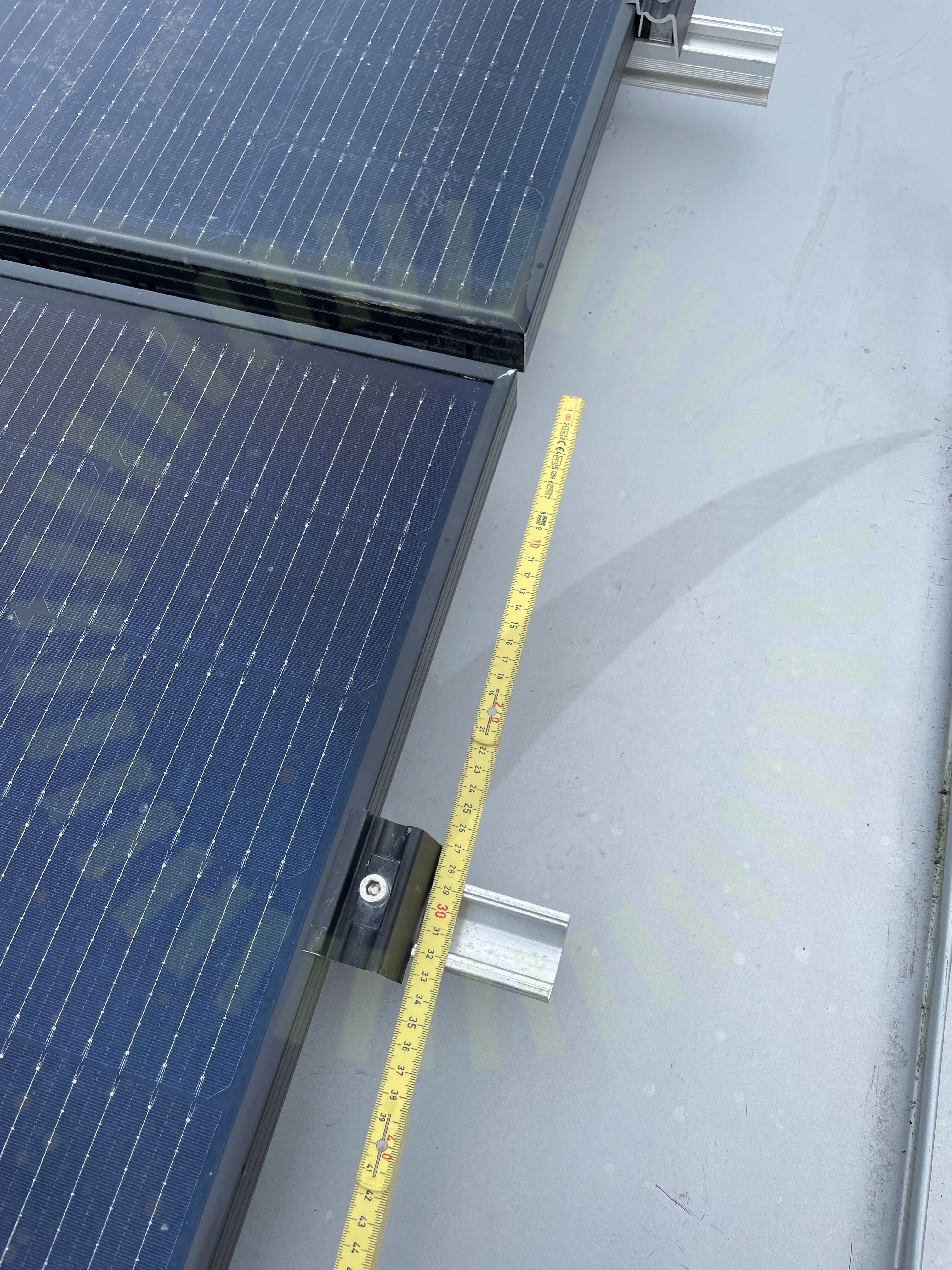

5.1 Fästen placering
Inte godkändEj monterat enligt tillverkarens anvisningar uppmätt mått 300 mm
Tillverkarens anvisningar

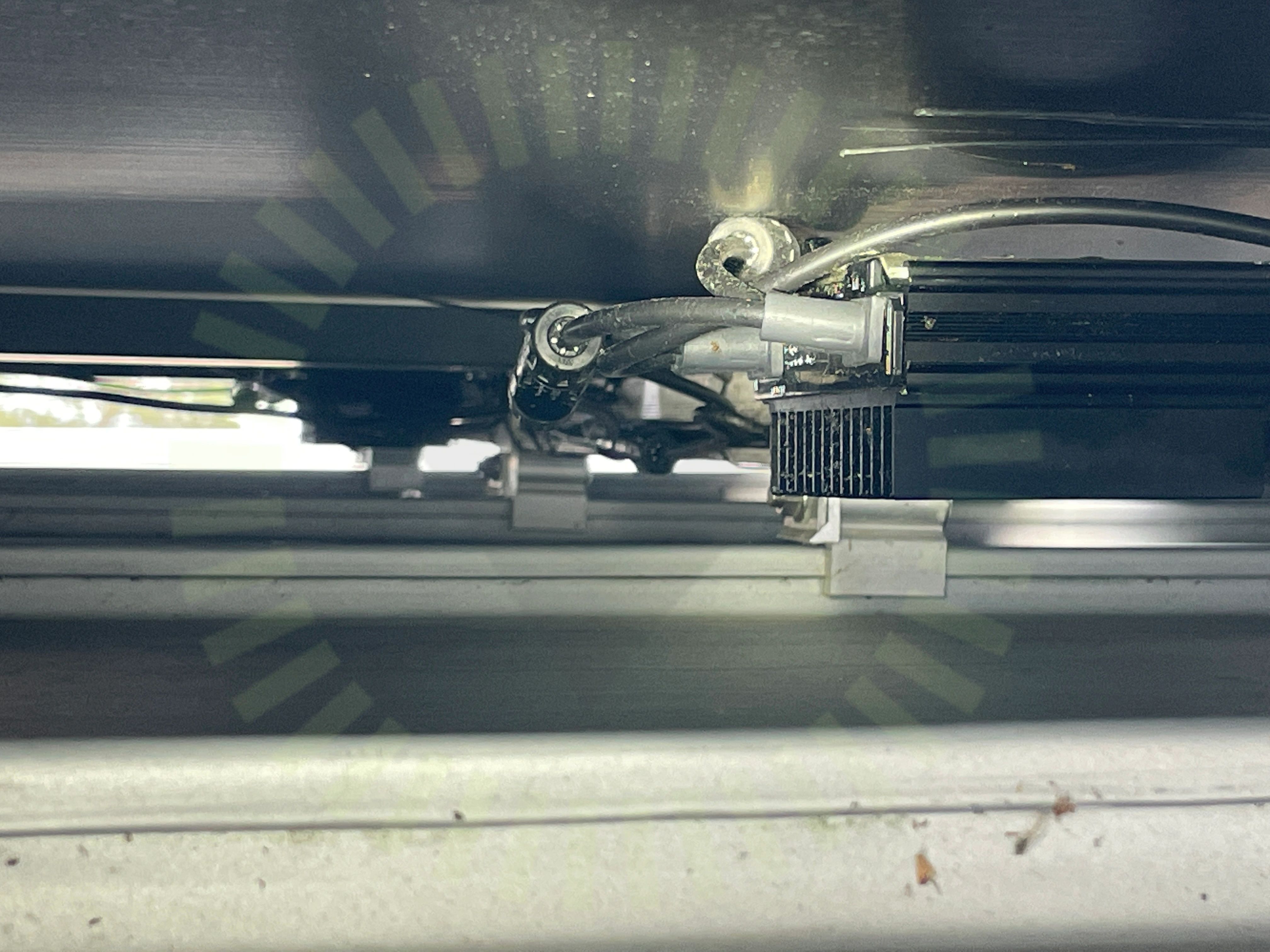

5.2 Föremål bakstycke
Inte godkändKontakter ligger och trycker mot panelens baksida
Tillverkarens montageanvisningar

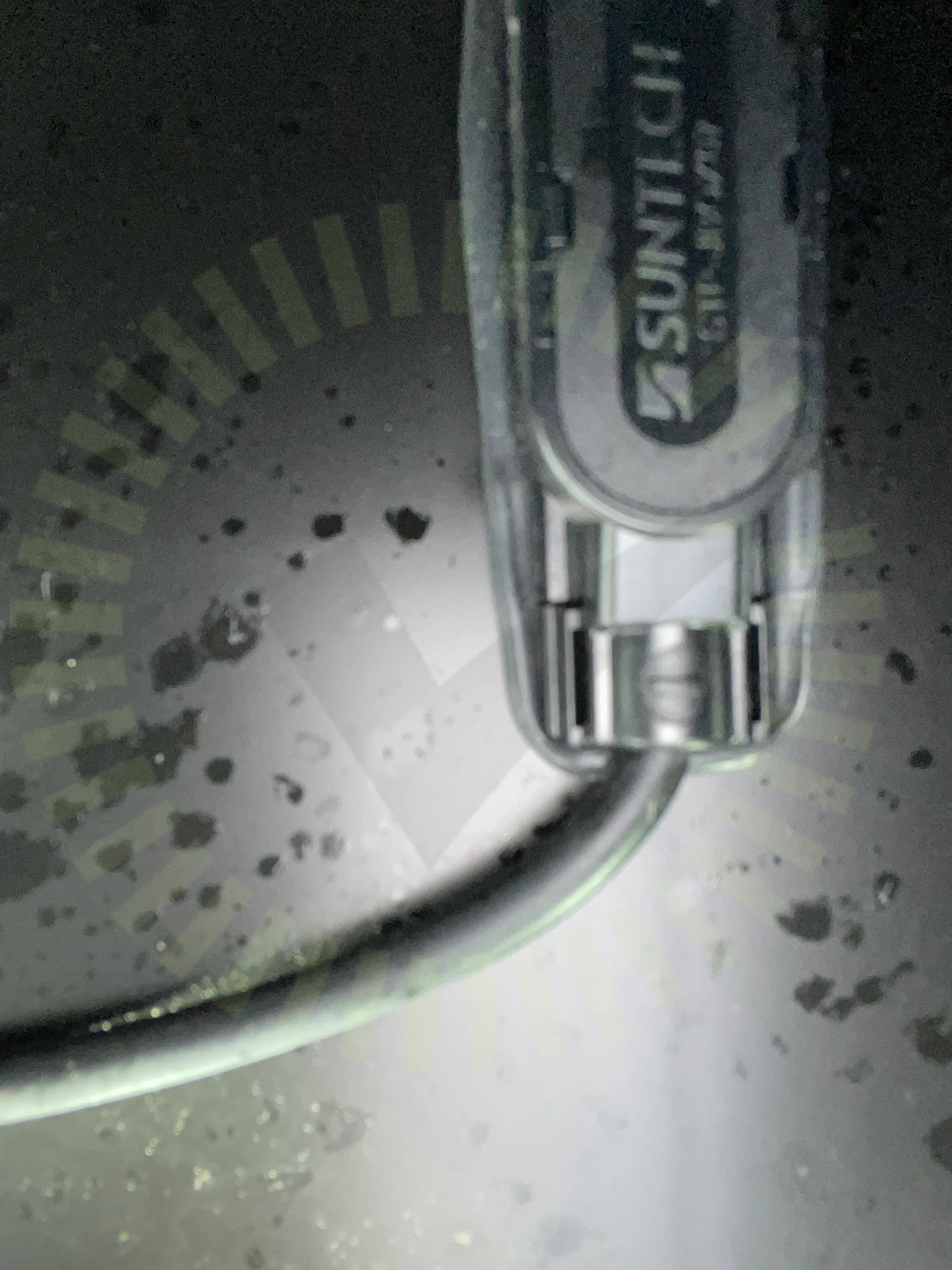

5.3 Dragavlastade
Inte godkändKablage hårt spända, påverkar dragavlastningen
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
8/12Fästen storlekFörbindelse av kontakterDräneringshålHöjdskillnadLutningMellanrumSkadorSkugga
Ej tillgängligt vid besiktning
1/12Strängförläggning
