Besiktningsrapport

9.8

Installation genom

Skandica Solar

Datum

3 januari 2024

Ort

Mölndal, Västra Götalands län

Väderbeständigt material

Klämmornas överlappning

Dragavlastning: PE kabel

96% godkända4% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MID (11-30)KTL3-XH

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/17

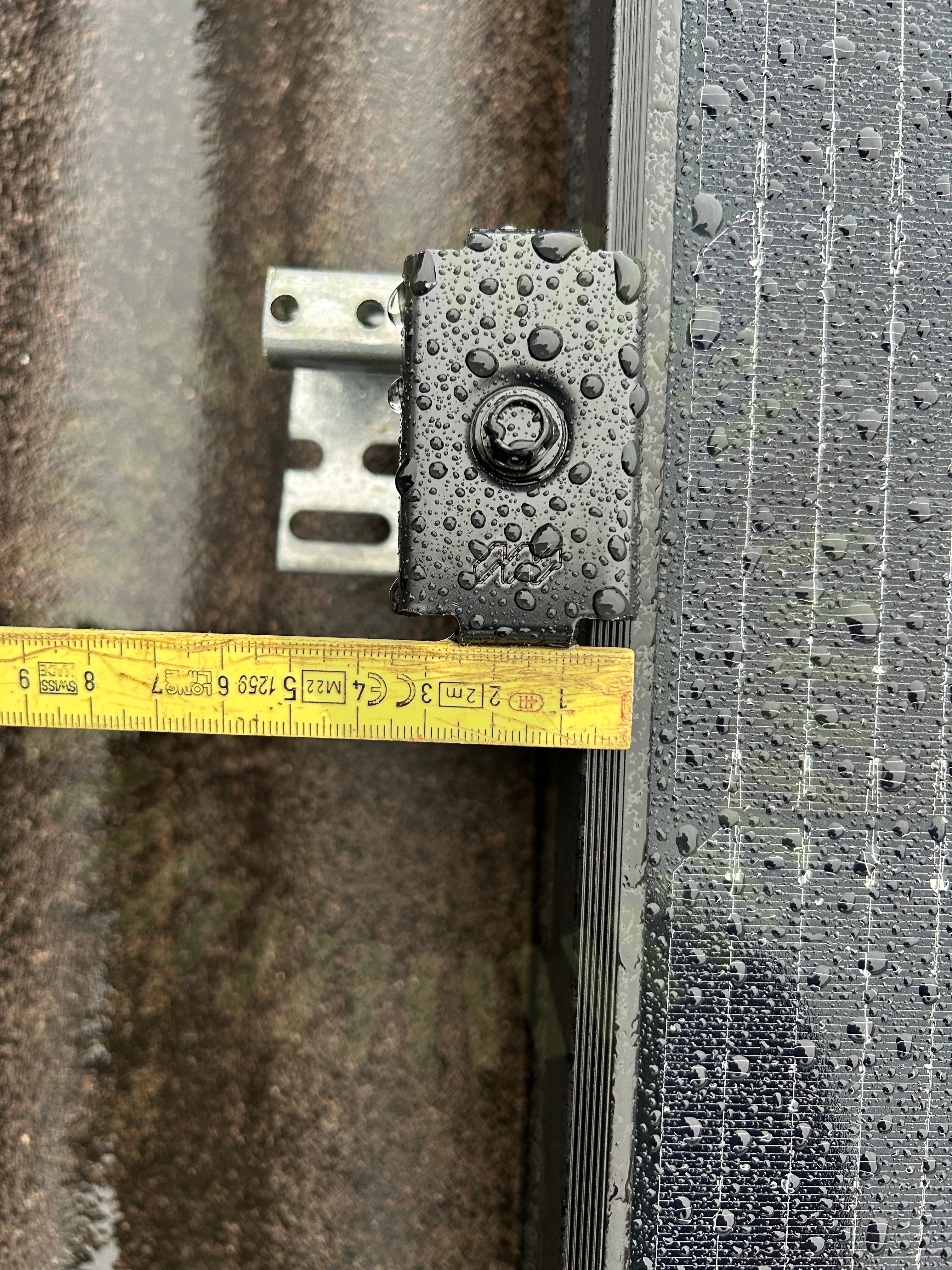

2.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

Godkända kontrollpunkter

15/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

22/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

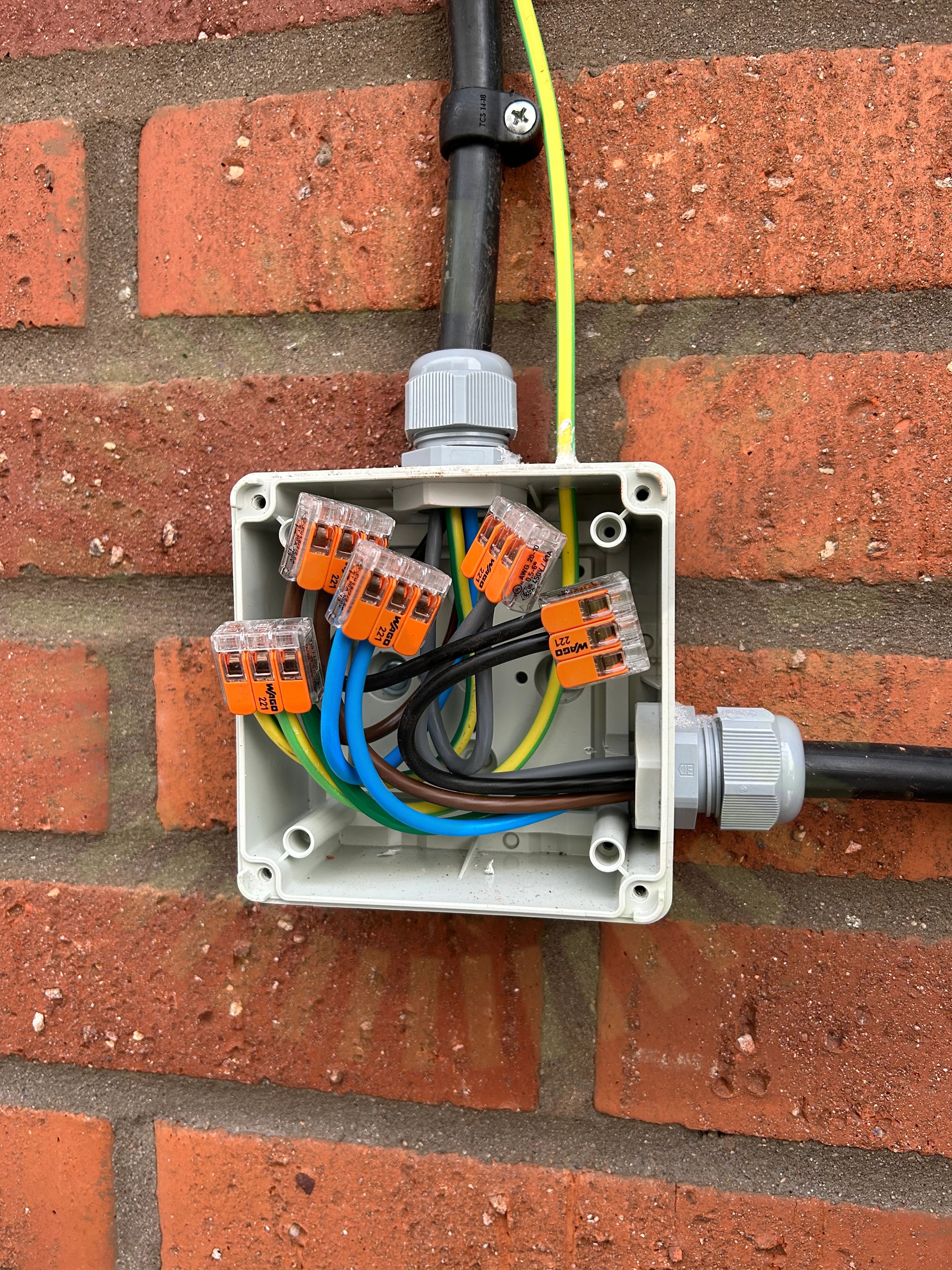

5.1 Dragavlastning: PE kabel

Inte godkänd

PE kabel är inte dragavlastad i kopplingsdosa.

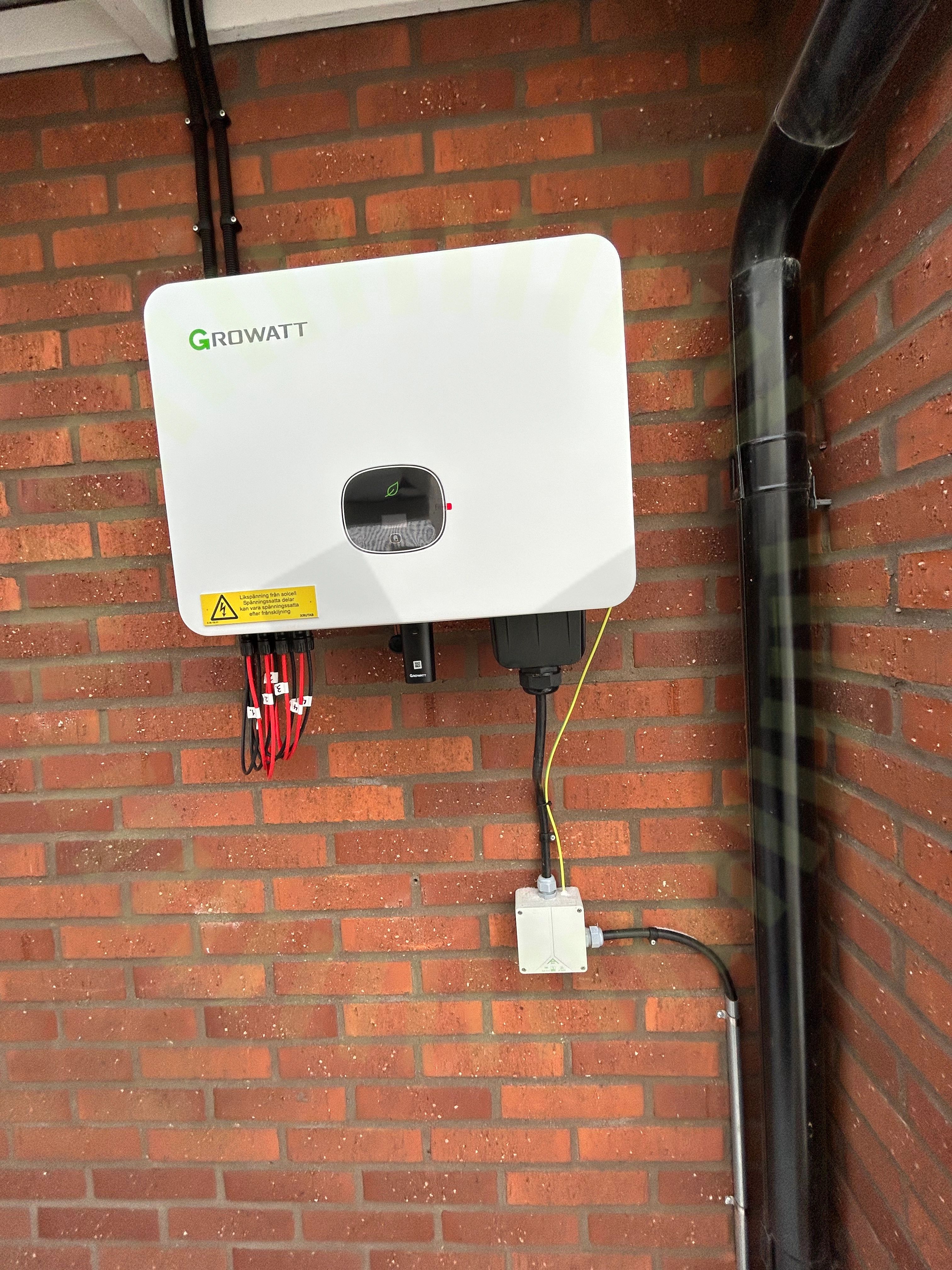

5.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. PE kabel är inte väderbeständig.

Godkända kontrollpunkter

35/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
