Besiktningsrapport

8.5

Installation genom

Svea Solar

Datum

25 april 2023

Ort

Ytterby, Västra Götalands län

Klämmornas placering

Kopplingslåda

Skenornas överhäng

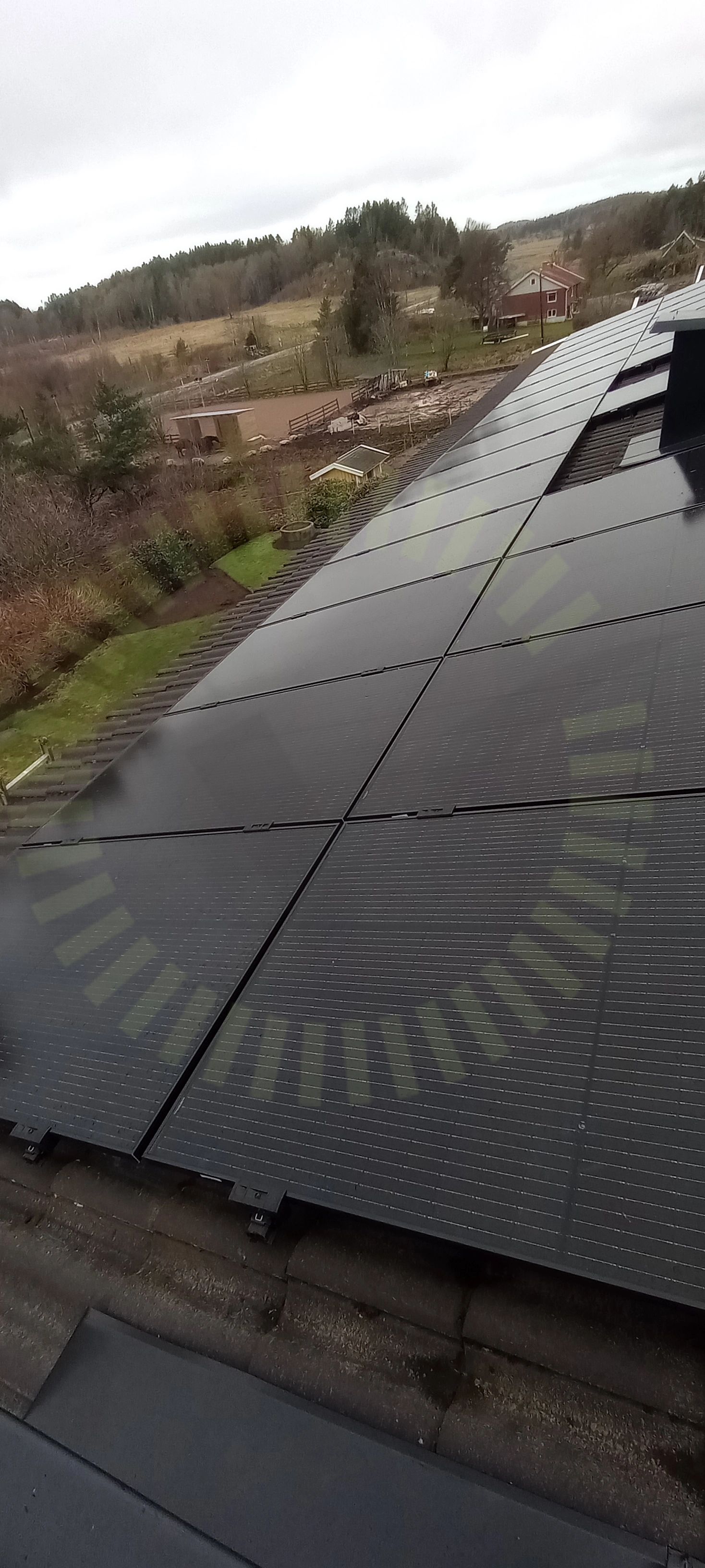

+ 8

87% godkända

13% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, CC90- UNUM Betongpannor (24)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/24

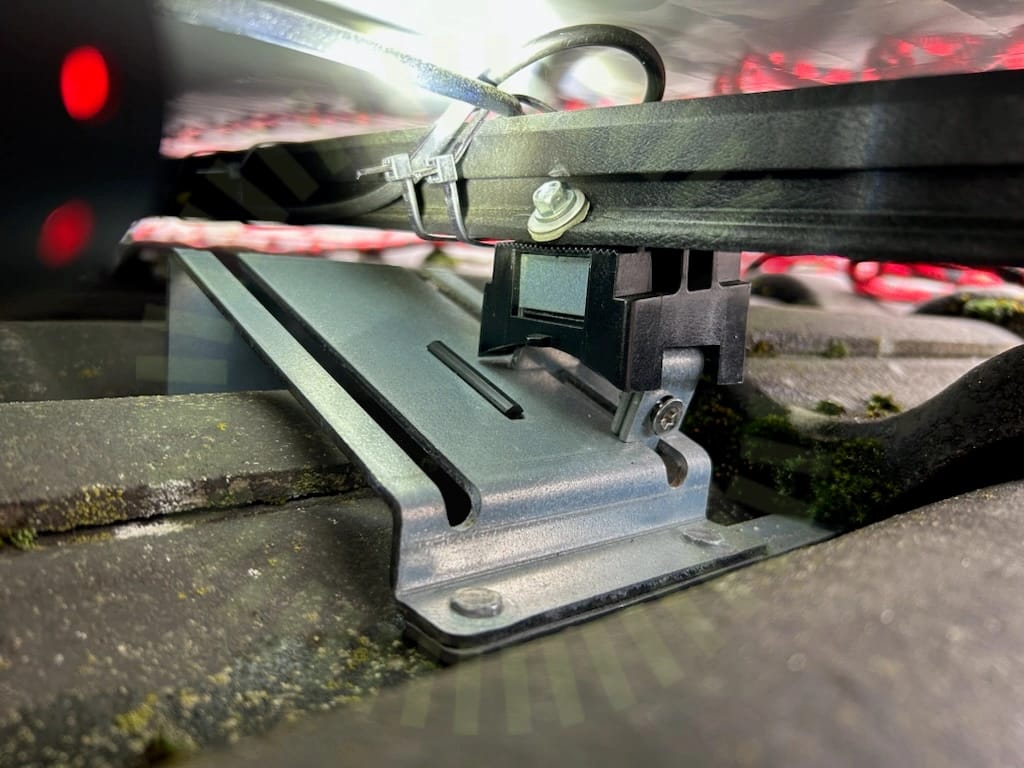

3.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagematerialet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

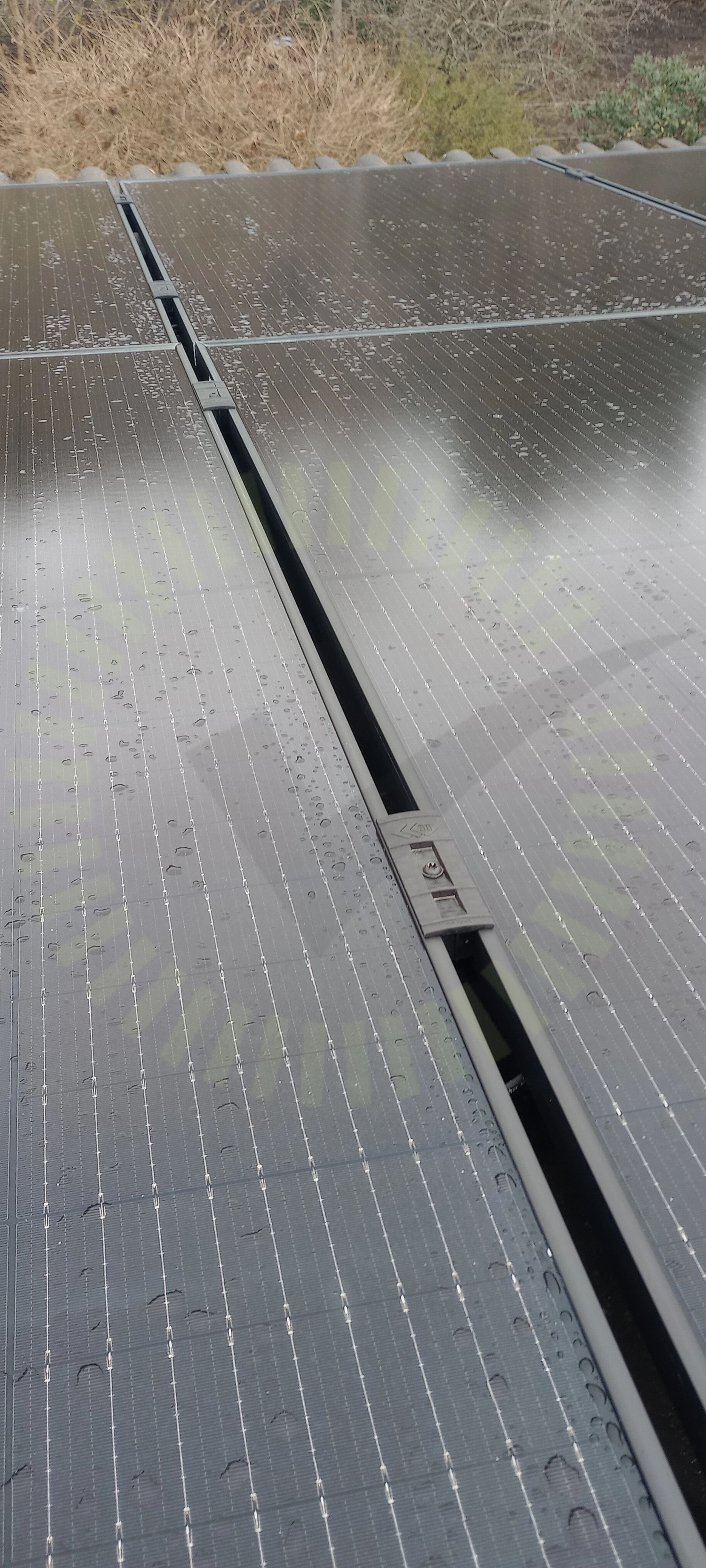

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

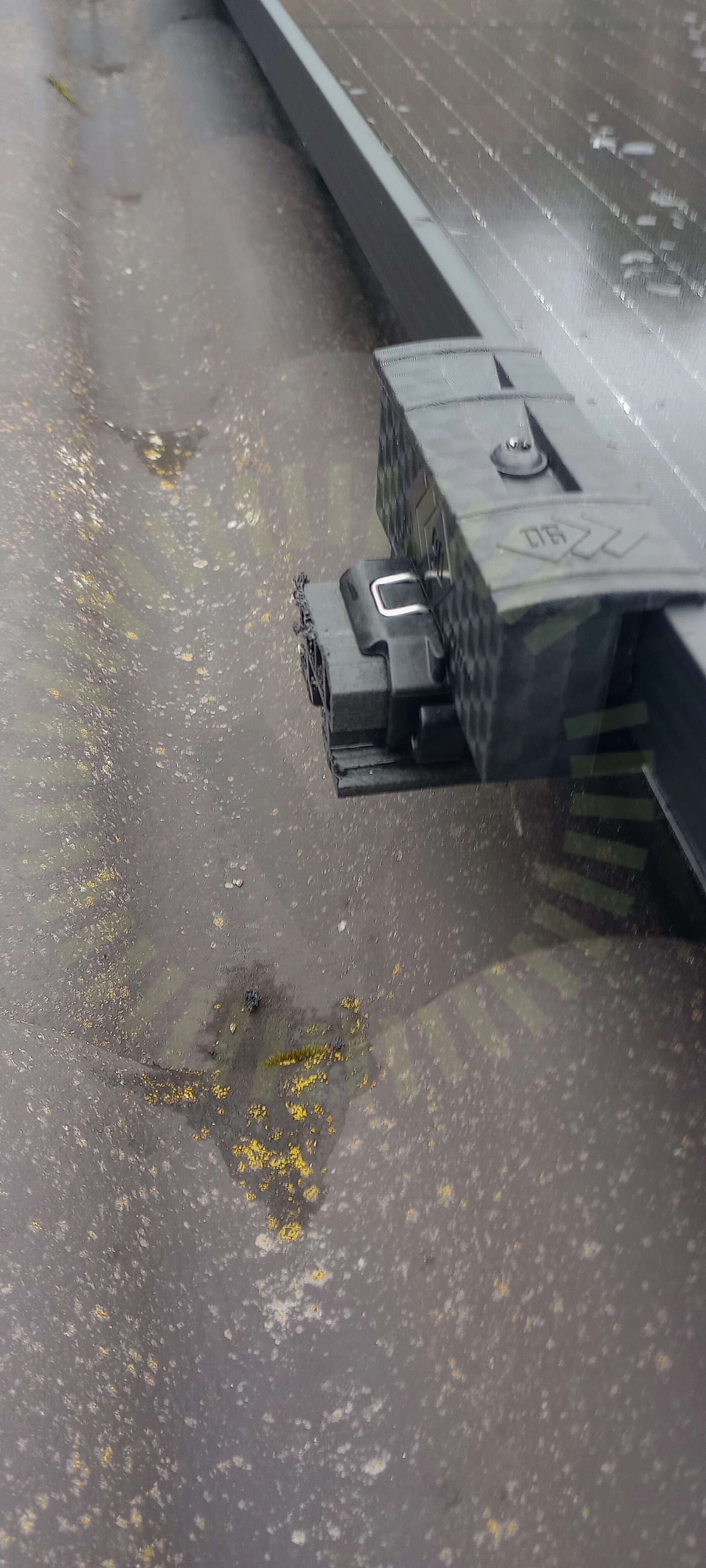

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

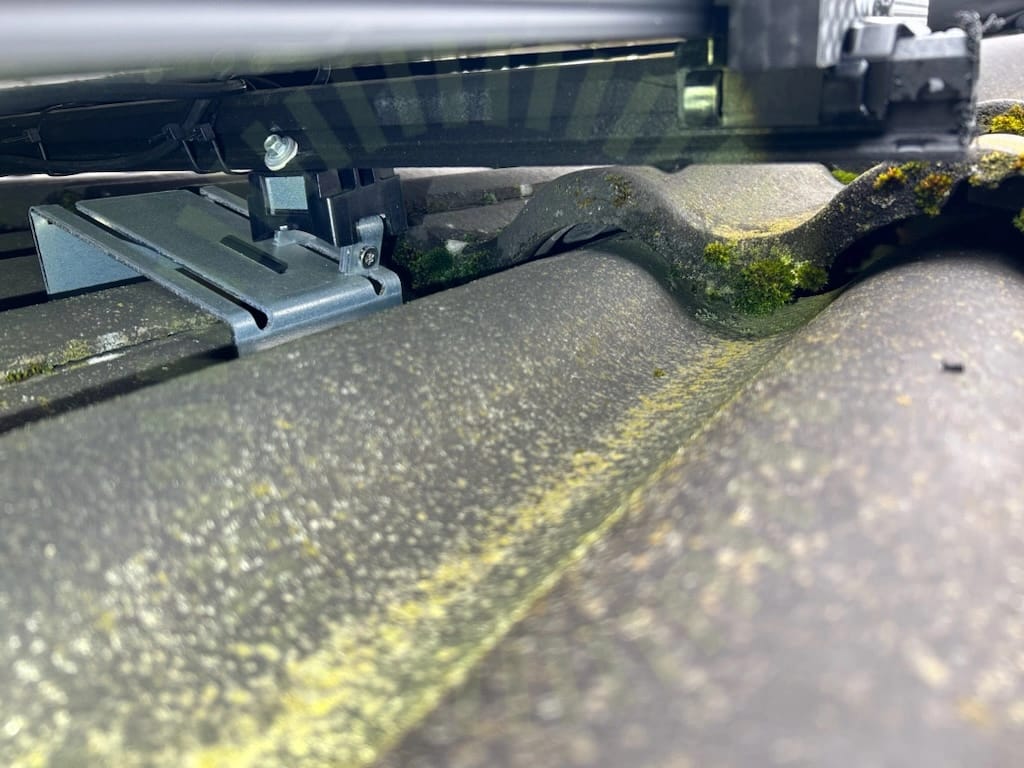

3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad enligt tillverkarens anvisningar.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

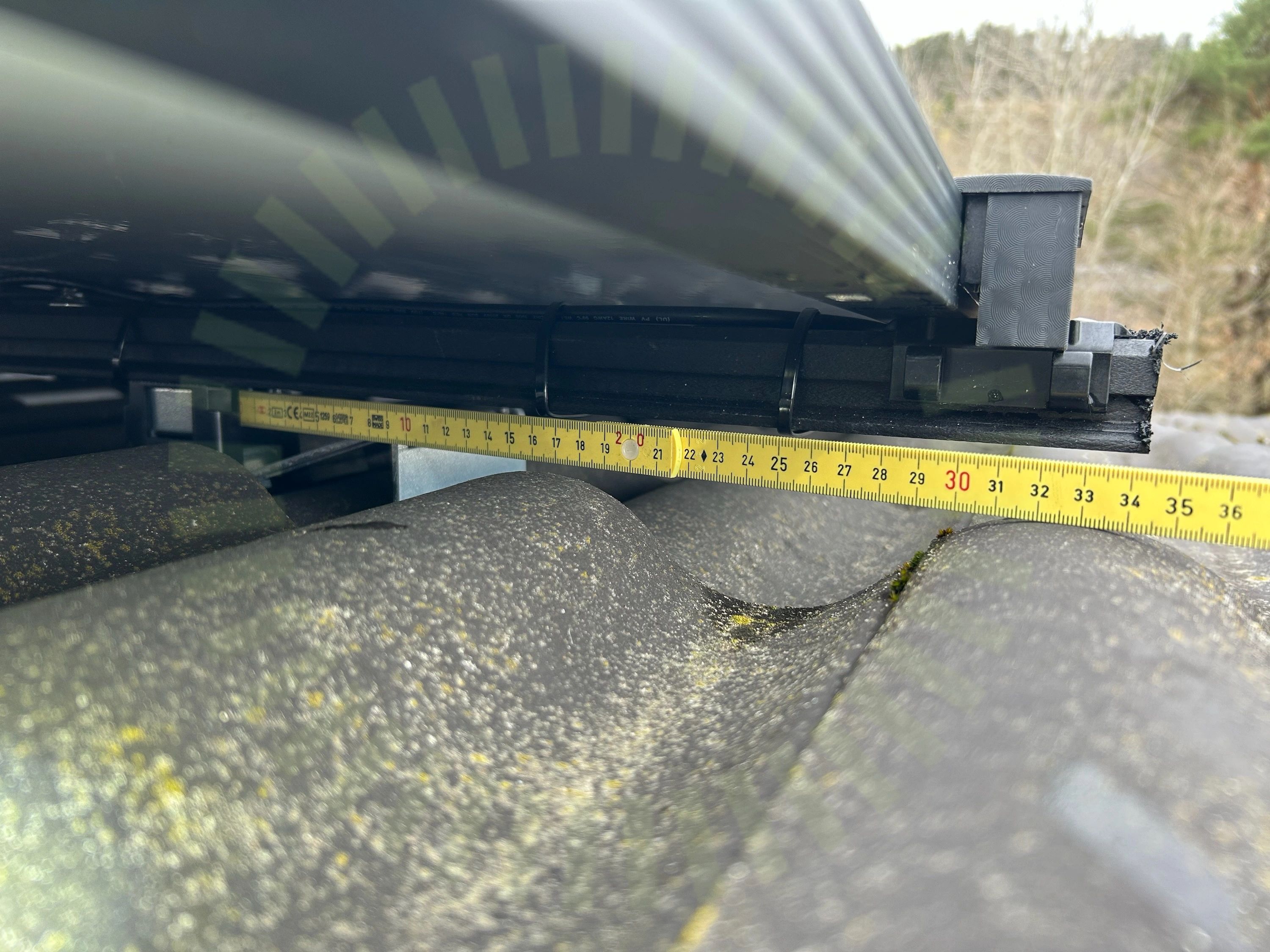

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

3.6 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. 15 paneler är monterade i rad utan brytpunkt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

18/24

DC kabel förläggning

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/18

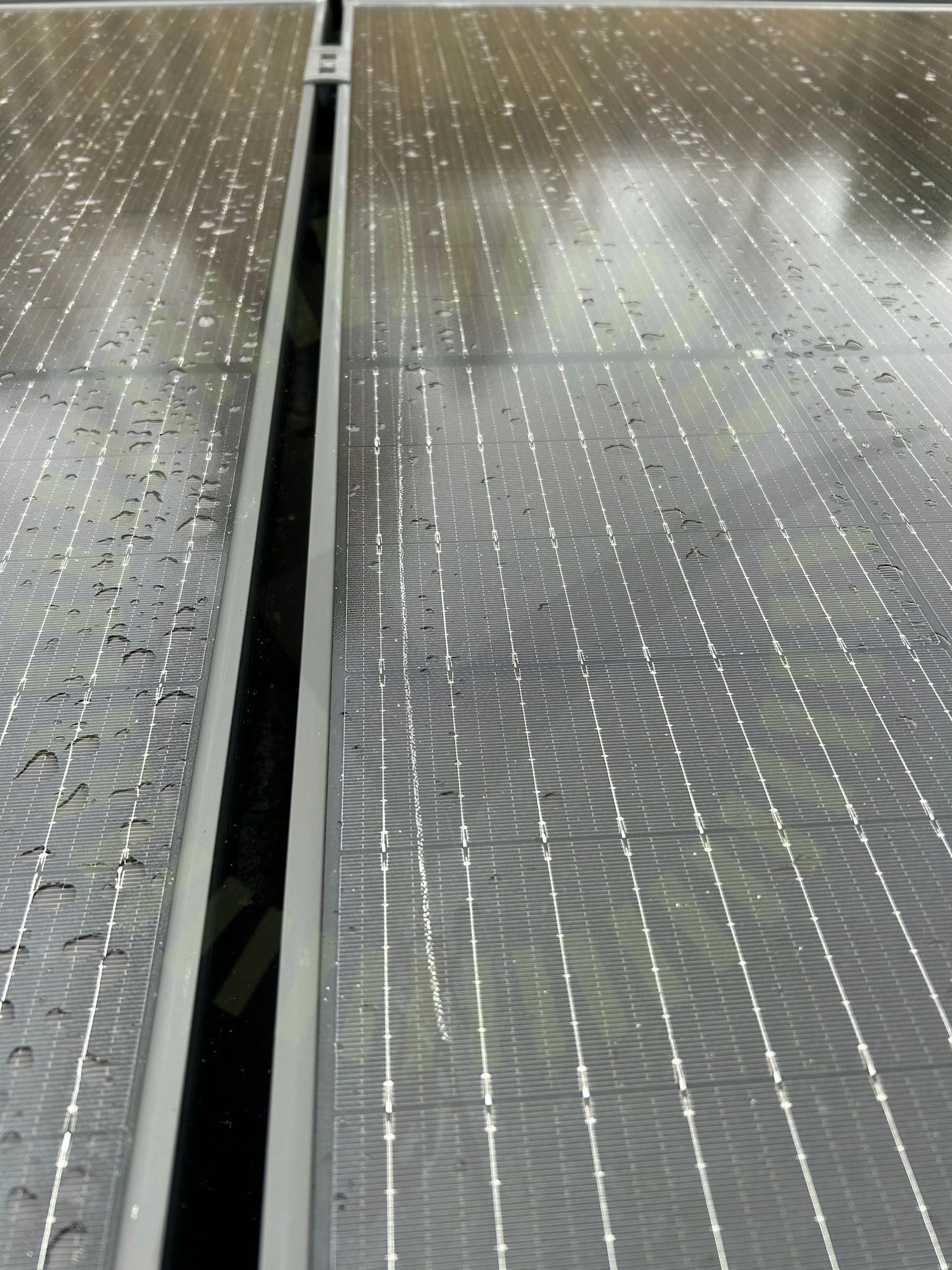

4.1 Skador

Inte godkänd

Skador noterade på panelerna.

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

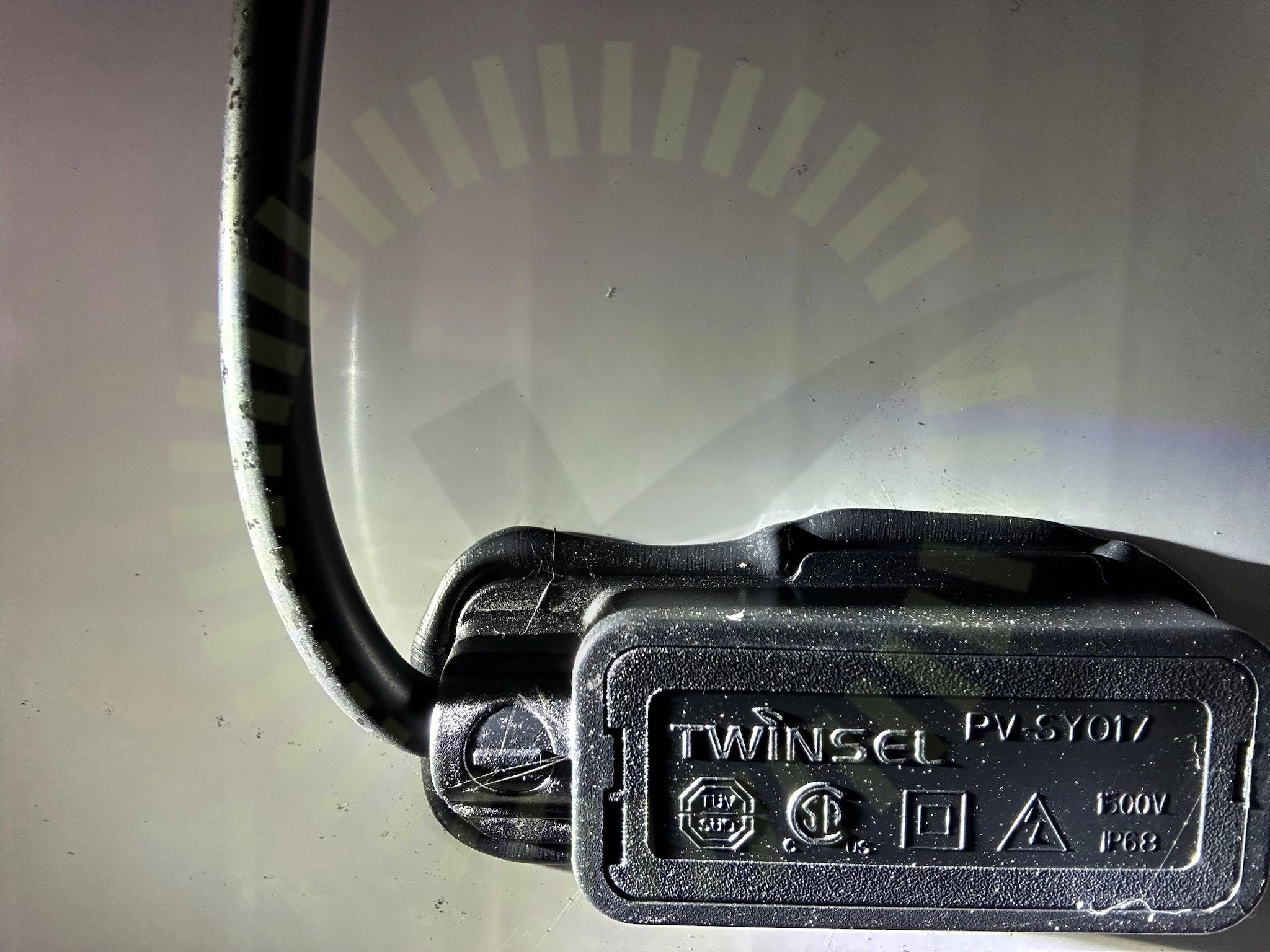

4.3 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade.

Godkända kontrollpunkter

14/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Varselmärkning

Anmärkningar

1/5

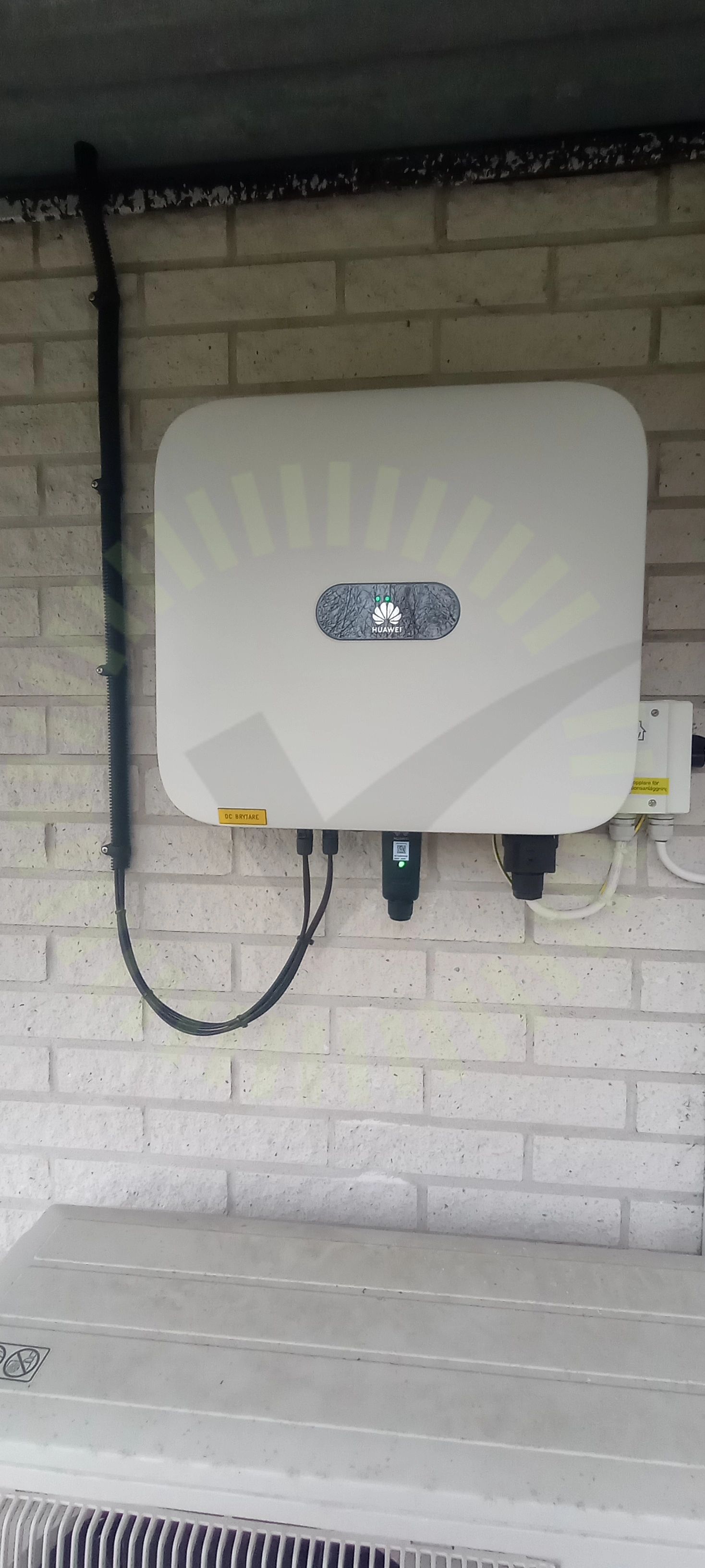

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/33

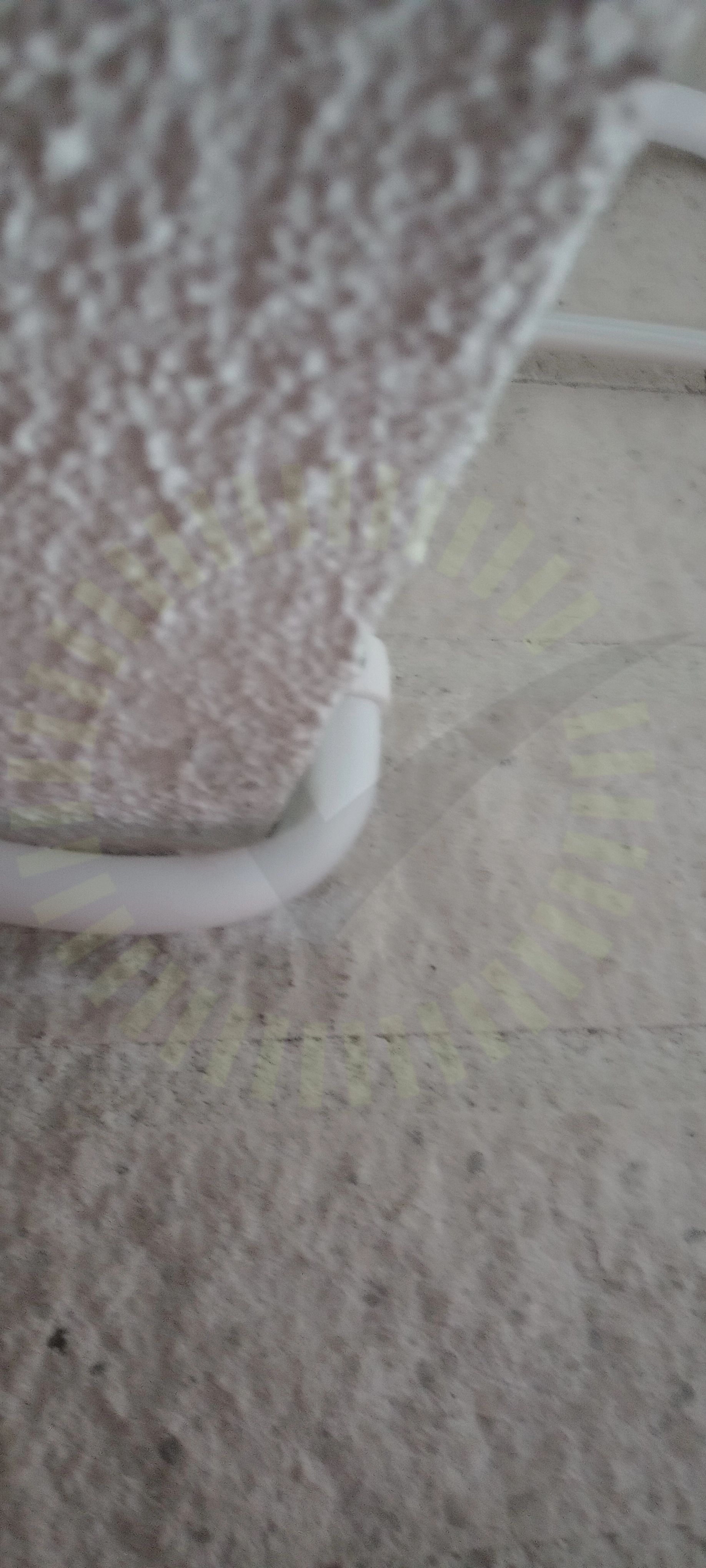

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

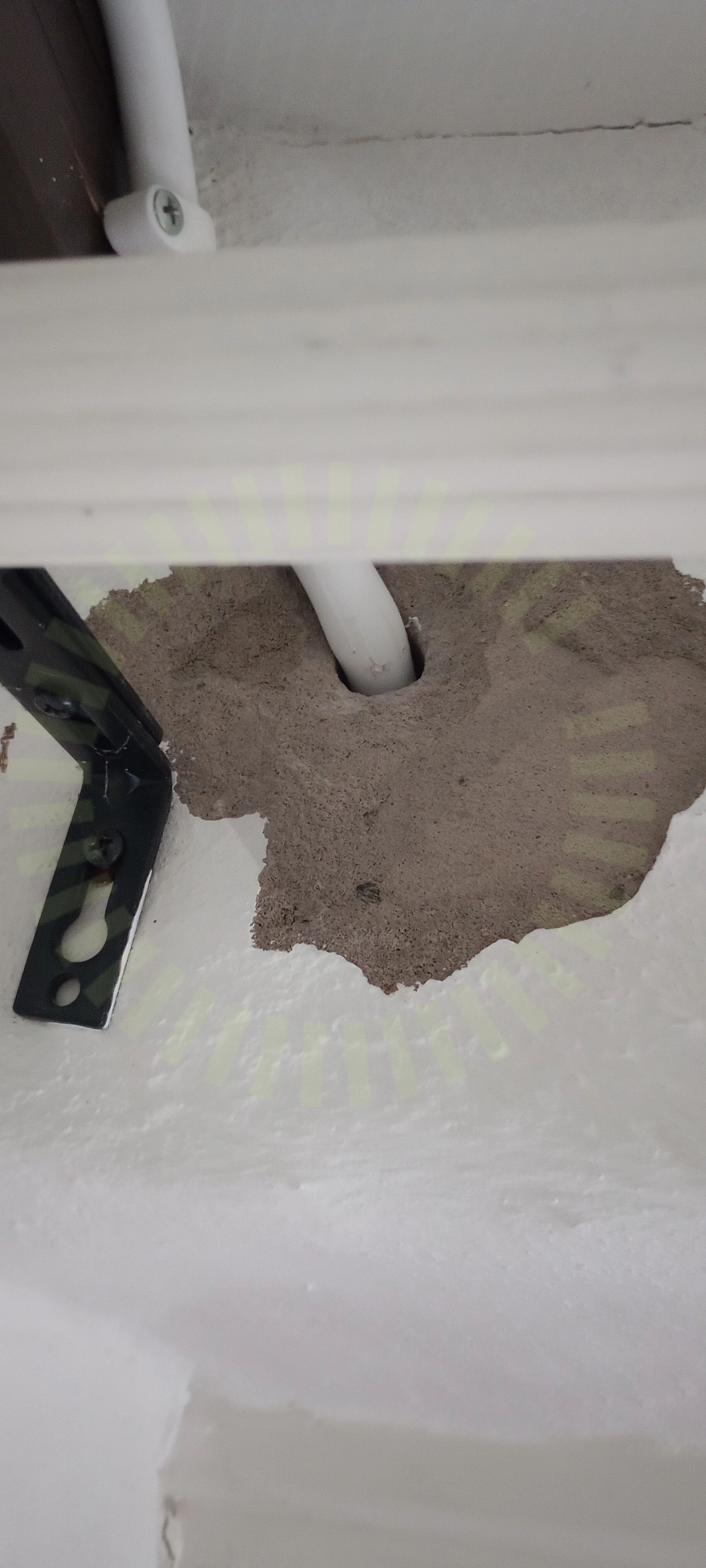

6.2 Genomföringar

Inte godkänd

Väggen har skadats av genomföringen och ej återställts av montör.

Godkända kontrollpunkter

31/33

AC anslutning växelriktare

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
