1.1 Avtal
Inte godkändAndra paneler monterade än angivet i avtal.
Avtal
Besiktningsrapport
8.8
Installation genom
Delidel
Datum
26 februari 2026
Ort
Västra Frölunda, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerAIKO: MAH60Db
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Mätprotokoll DC
Inte godkändMätning av DC sträng saknas.
Godkända kontrollpunkter
1/3Strängschema
Batteri
Godkända kontrollpunkter
18/18Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Anmärkningar
1/7
3.1 Skada vid brytare
Inte godkändLedarens isolering har skadats. I brytare utomhus.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare
Tak 1: AIKO: MAH60Db
Anmärkningar
2/164.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.
4.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.
Godkända kontrollpunkter
14/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
4/21

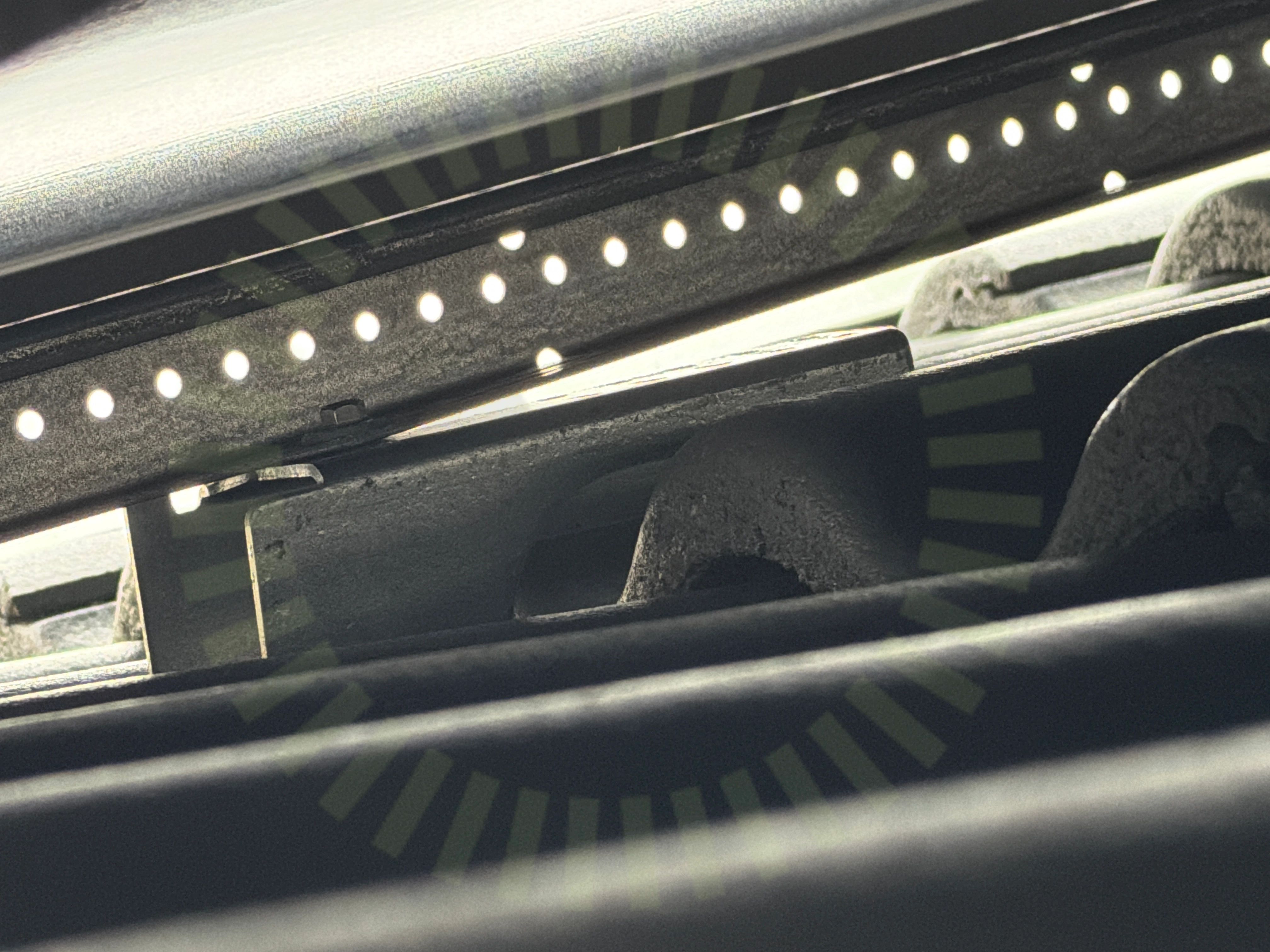

5.1 Skenornas infästning
Inte godkändNedre infästningar av skenor är enbart infästa med en skruv och skenan ligger knappt på kroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

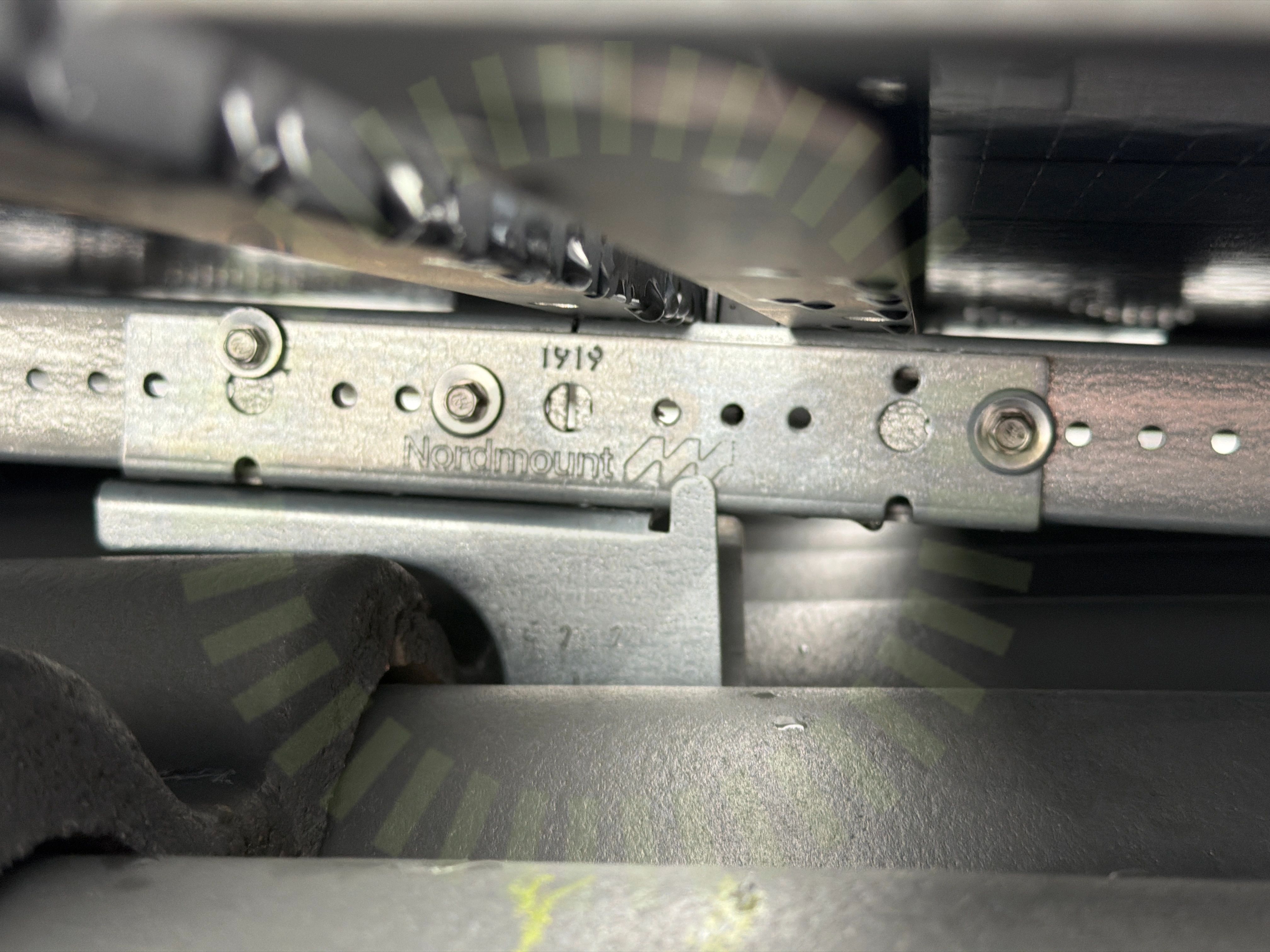

5.2 Skenskarvar
Inte godkändFör få skruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 5
5.3 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Takets mått är inte samma i beräkning som verklighet.
Tillverkarens montageanvisningar

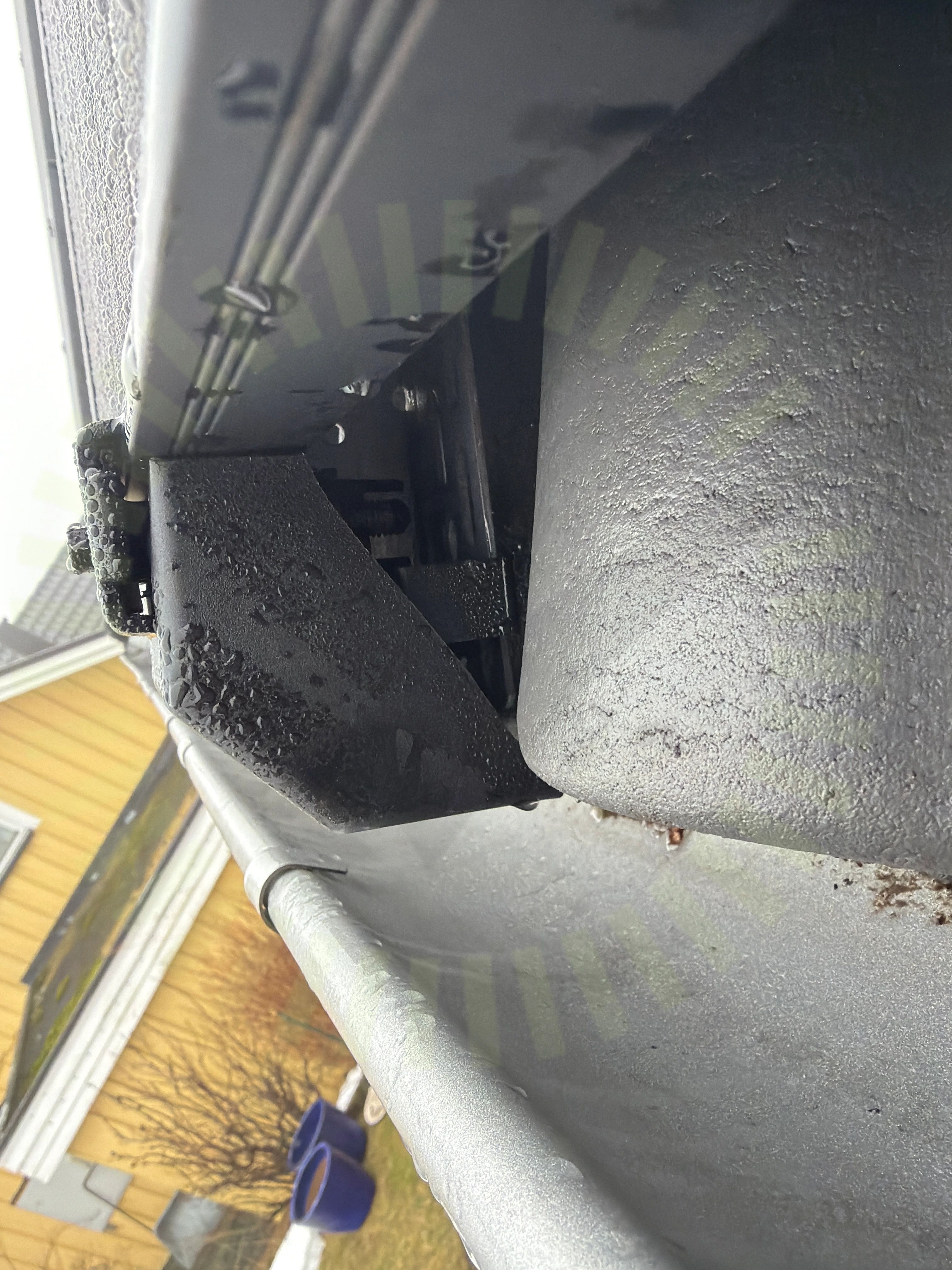

5.4 Ändklämmor
Inte godkändKoppen till ändklämman har spruckit. Får ej plats pga hur nära skenan är taket.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
17/21Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/47.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36

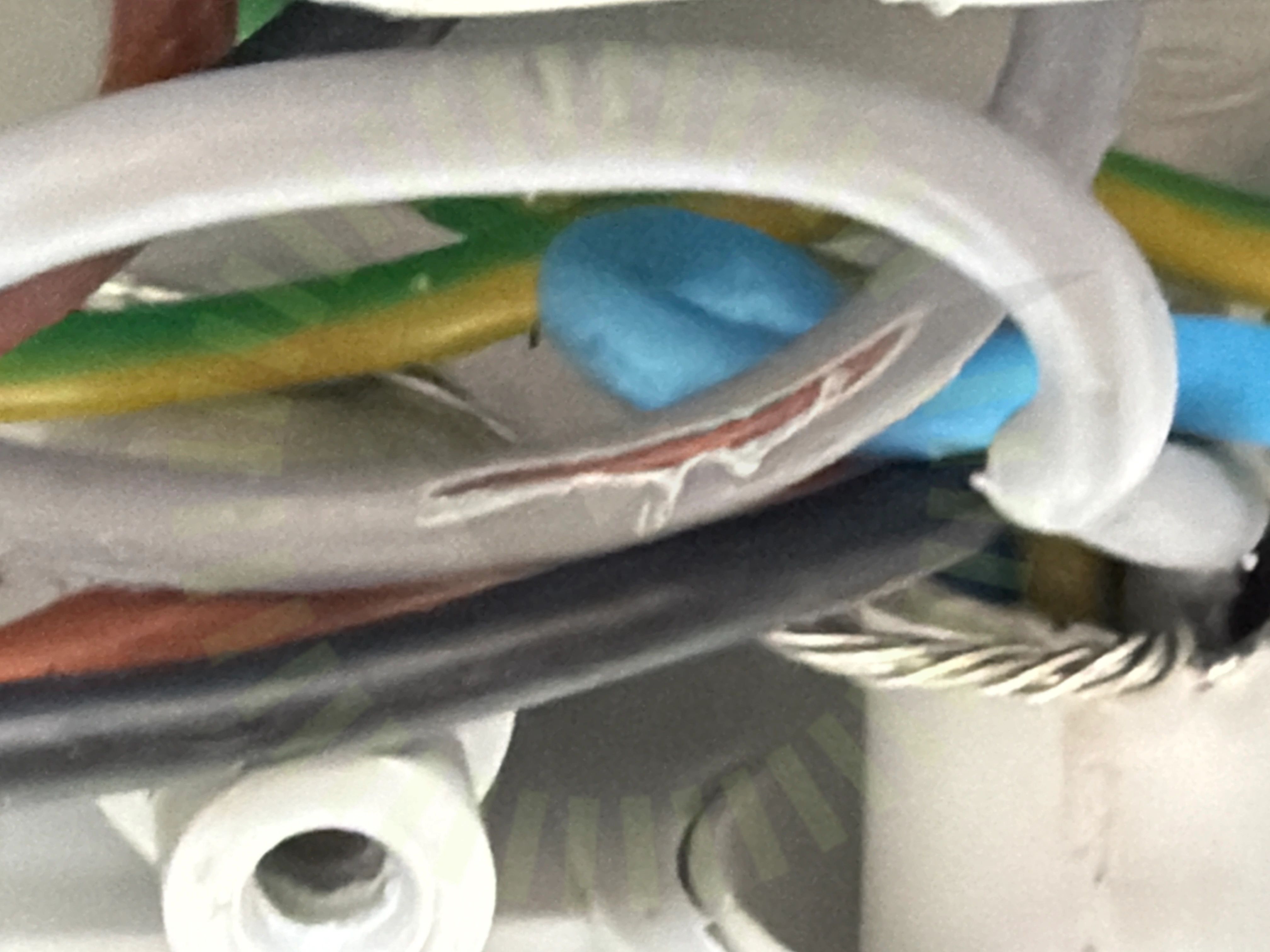

8.1 Skadat kablage
Inte godkändKablage i central är skadad.
Godkända kontrollpunkter
35/36AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
