Besiktningsrapport

8.2

Installation genom

Solcellsproffsen

Datum

22 maj 2023

Ort

Bålsta, Uppsala län

Klämmornas placering

Förbindelse av kontakter

Skenskarvar

+ 6

86% godkända14% ej godkända

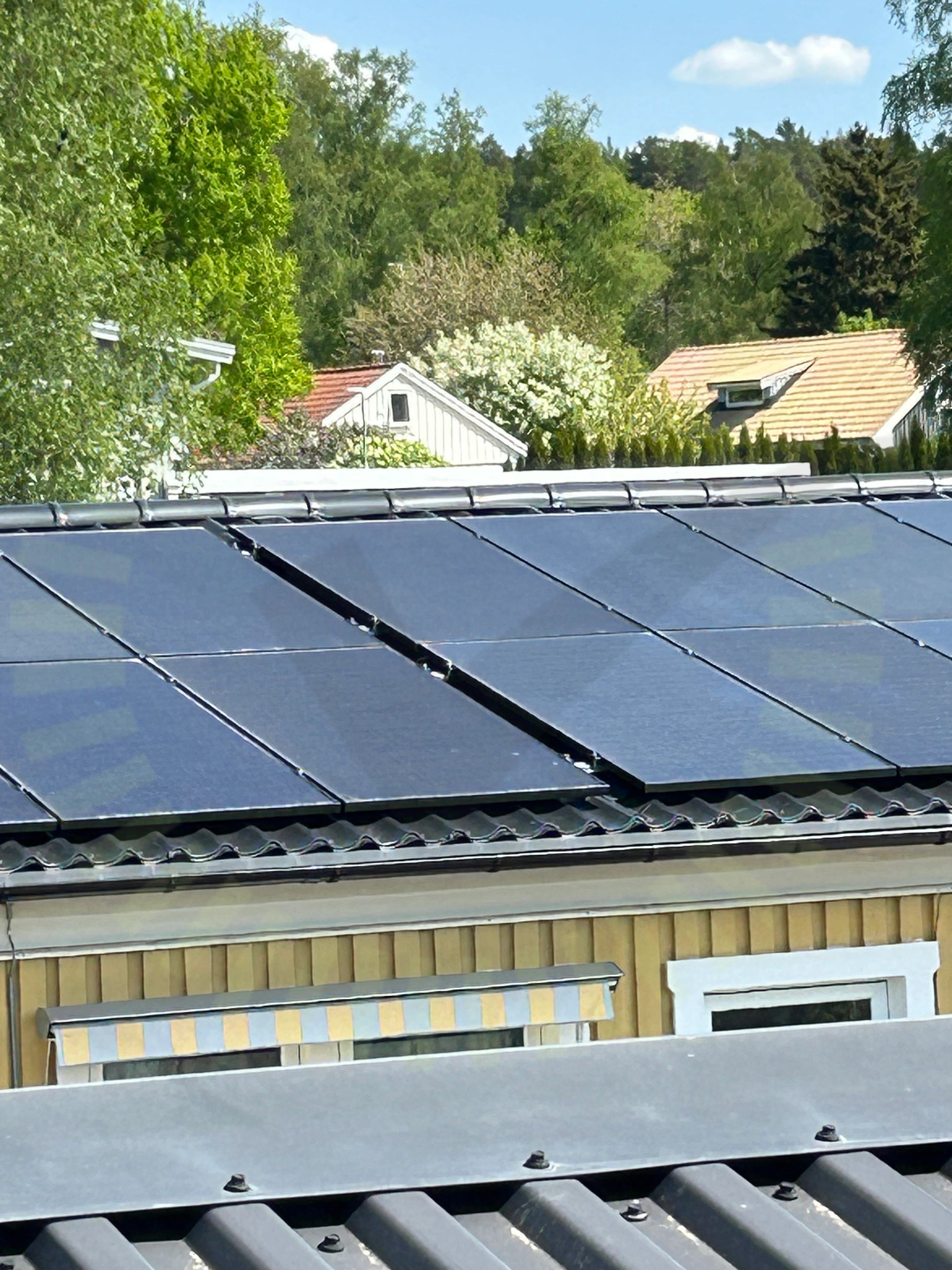

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (425-450)

MontagesystemK2: SpeedRail

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSmartmätare: CHINT DTSU666

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare AC

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

2/13

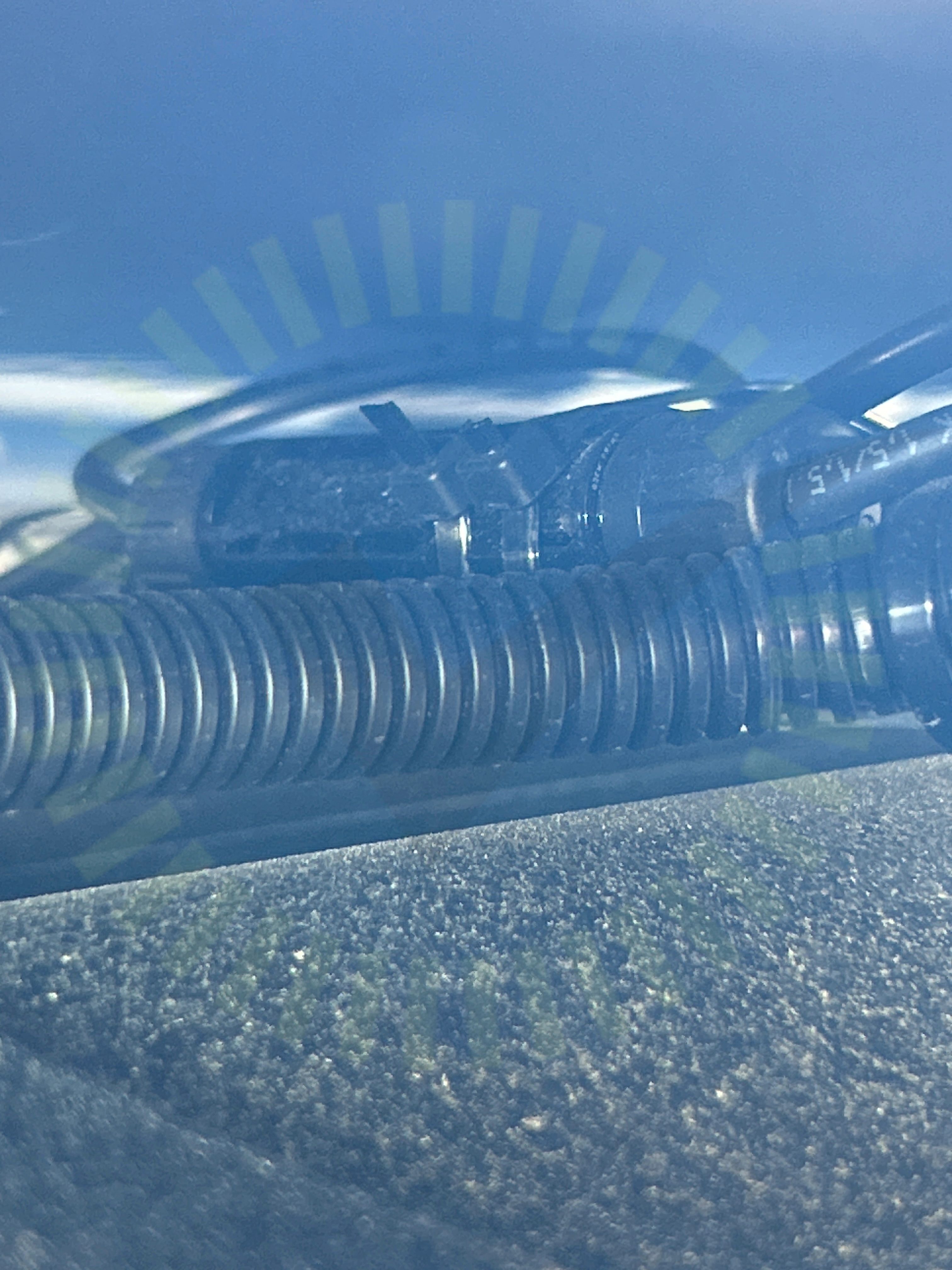

2.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Eurener Installation Guide

Godkända kontrollpunkter

10/13

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

K2: SpeedRail

Anmärkningar

7/28

3.1 Bredd av profiltoppen

Inte godkänd

Takplåtens profilering uppfyller inte tillverkarens krav på platt yta med 22 mm bredd.

SpeedRail Assembly EN V20 | 0123, Sida 5

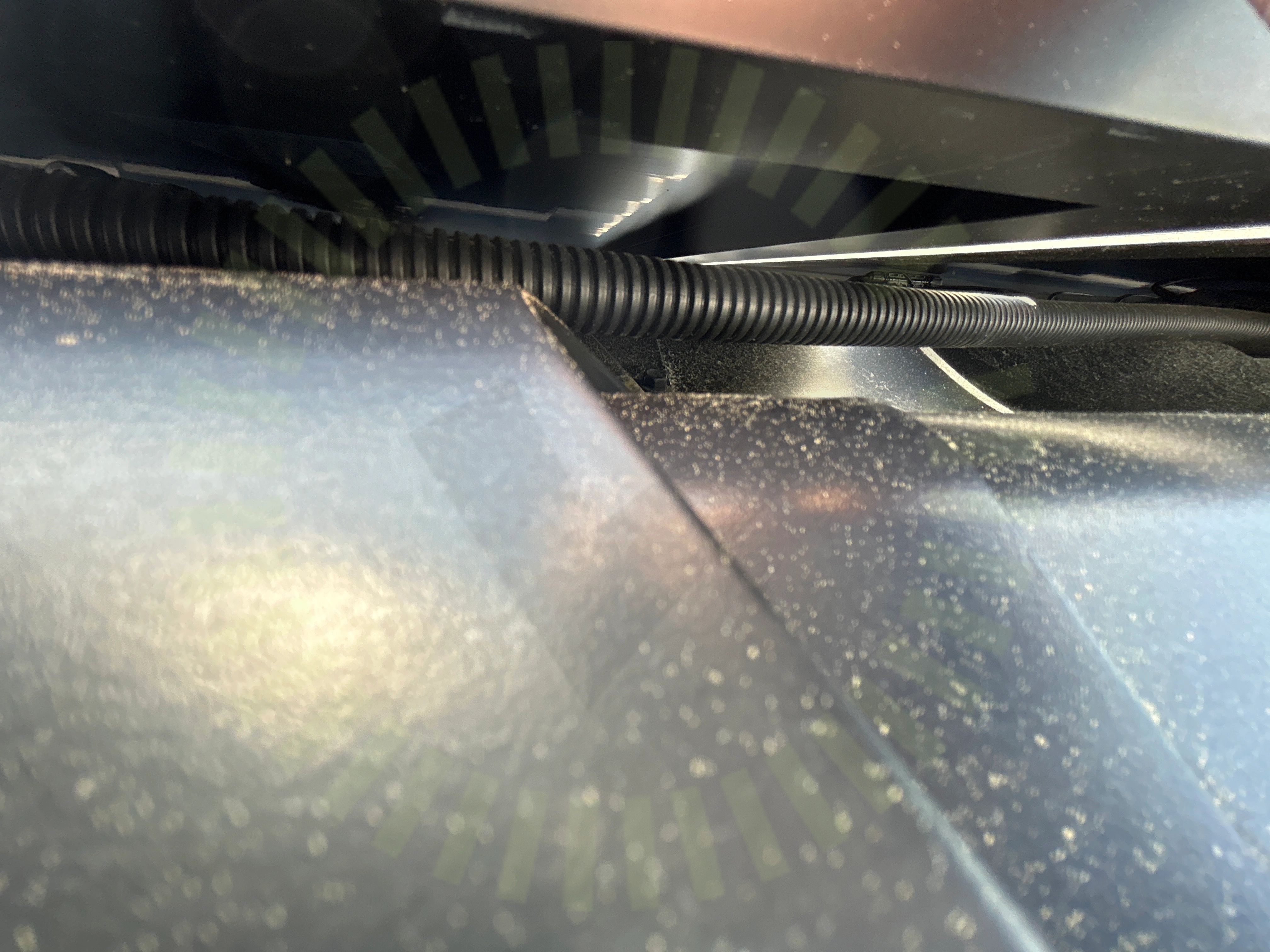

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Slangar ligger förlagda på yttertaket utan lämplig uppfästning.

3.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Överhäng kan inte kontrolleras.

Snö- och vindlastberäkning

3.4 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Utförd brytpunkt är inte korrekt gjord.

SpeedRail Assembly EN V20 | 0123, Sida 13

3.5 Plåtens tjocklek

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

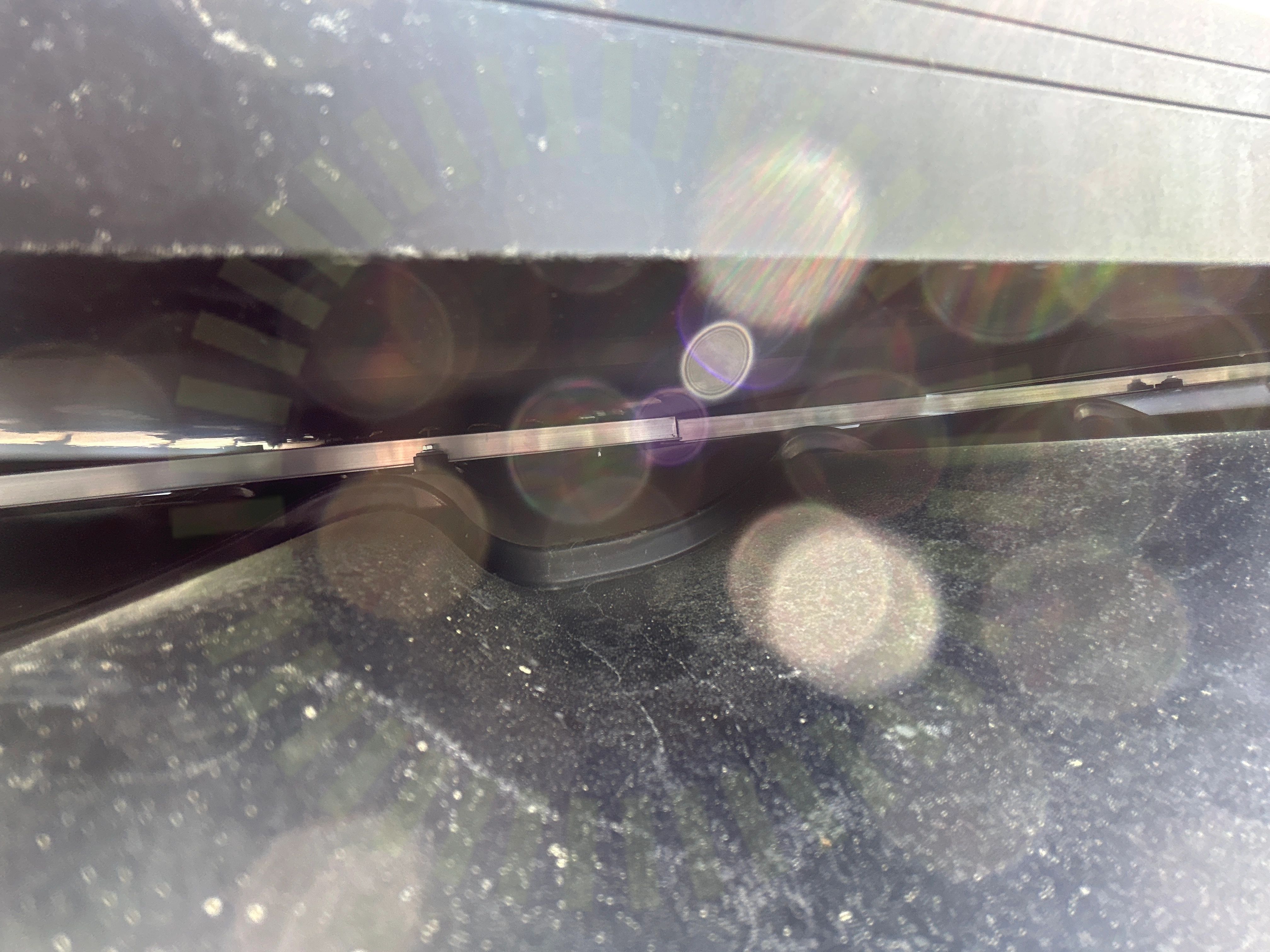

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

SpeedRail Assembly EN V20 | 0123, Sida 12

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/28

Använd plåtskruvAnvänd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSpeedLockPlåtinfästningSkada på klämmorSkenans utstick för klämmaSkenornas infästningTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

1/8

5.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

5/41

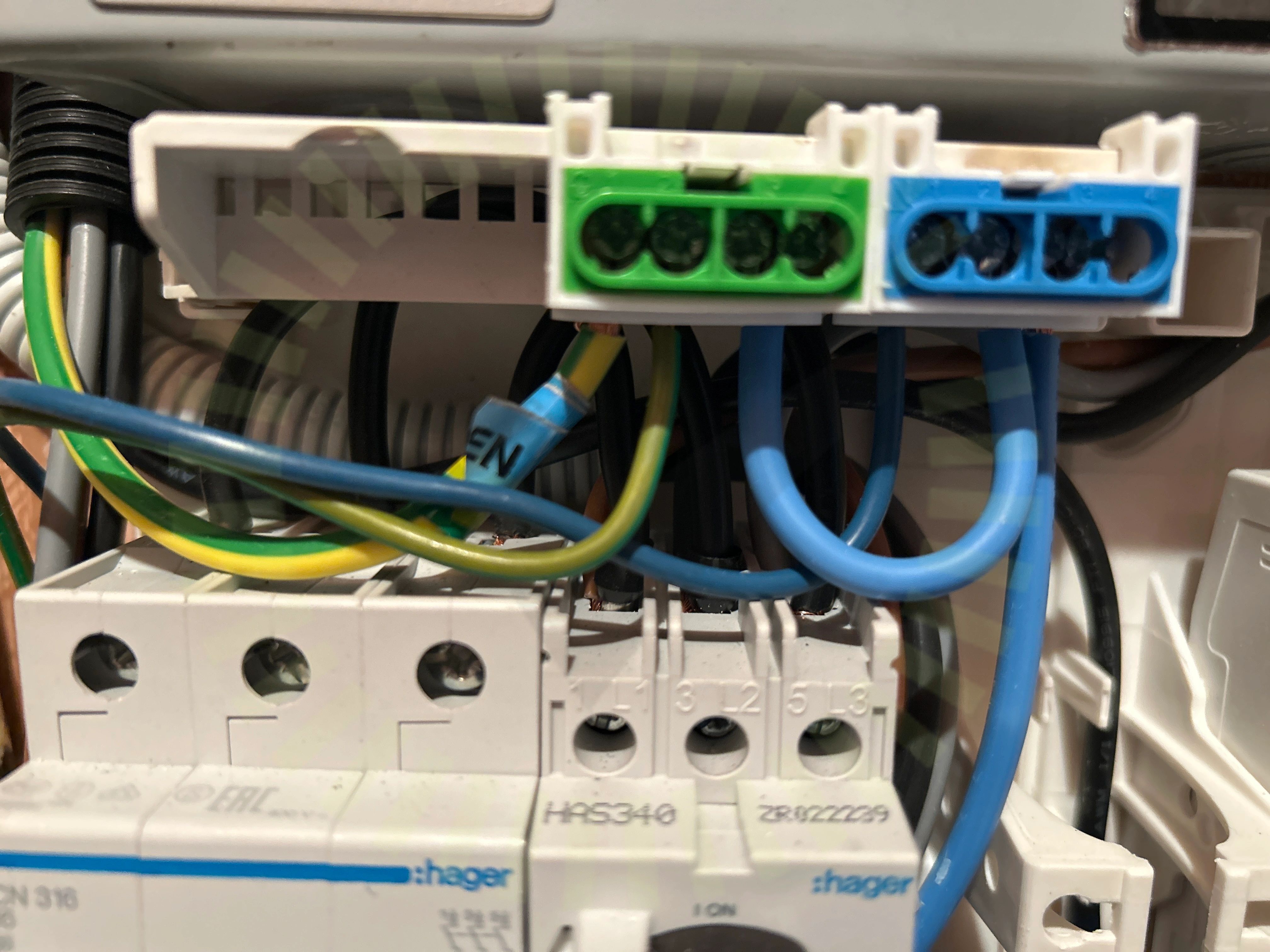

6.1 AC Anslutning Växelriktare

Inte godkänd

Växelriktaren är inte ansluten korrekt till central. TN-C system utfört med 6mm2 kabel. PEN ledaren uppfyller inte kravet på 10mm2.

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

6.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

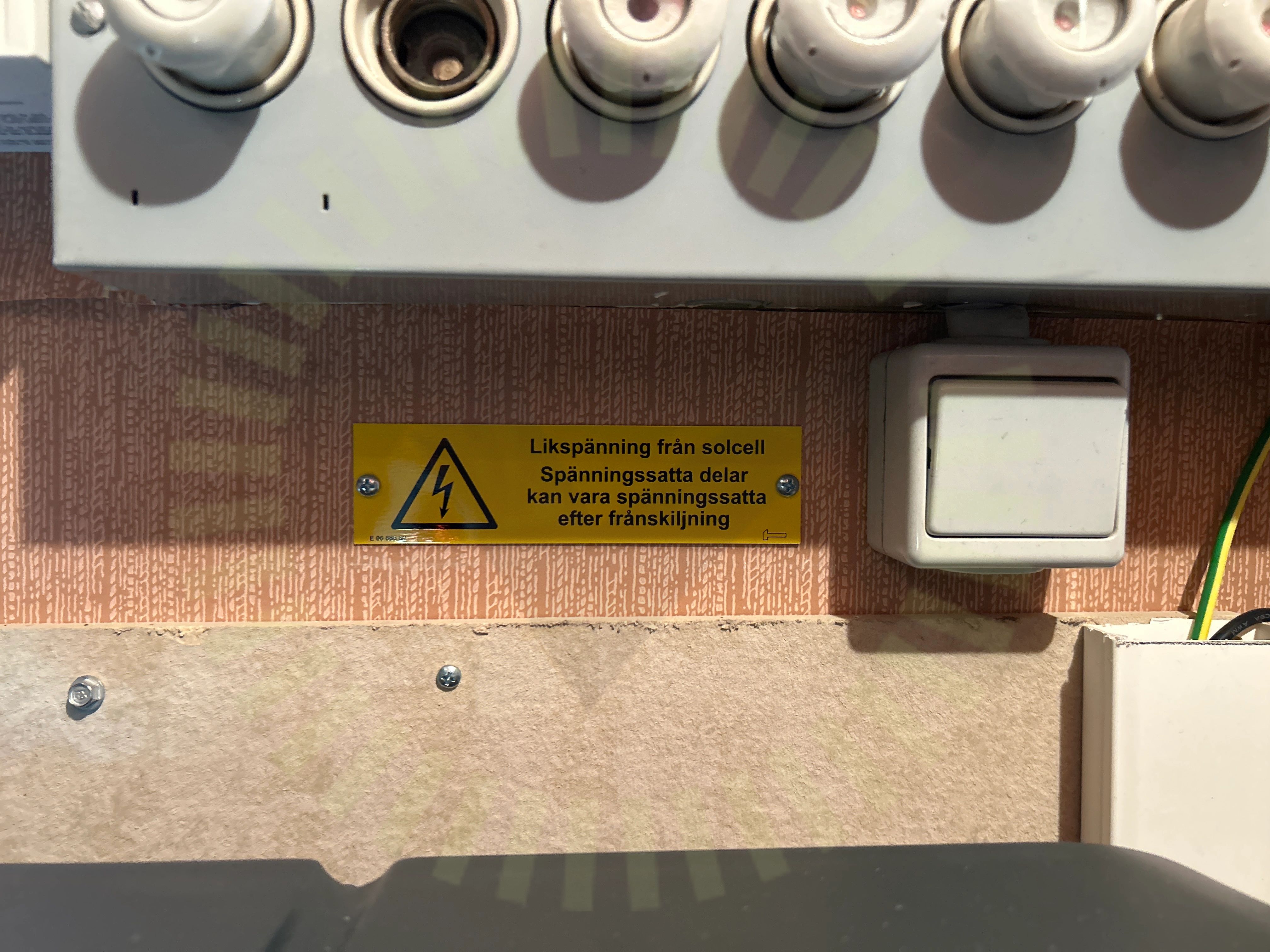

6.4 Missvisande varselmärkning

Inte godkänd

Varselmärkningen sitter mellan centralen och växelriktaren. Blir otydligt vart märkningen gäller.

6.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

35/41

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningMätprotokoll DCPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
