Besiktningsrapport

8.5
x

Installation genom

Soolar

Datum

22 februari 2023

Ort

Grödinge, Stockholms län
Kopplingslåda
Stress på kontakter
Säkerhetsavstånd
90% godkända10% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-400W)VG
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MID15~25KTL3-X
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Garage, ESDEC Lutande Panntak

Anmärkningar

3/26
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablage hänger ner. långt mellan stripes

SS 436 40 00 (712.521.101 och 522.8.4)

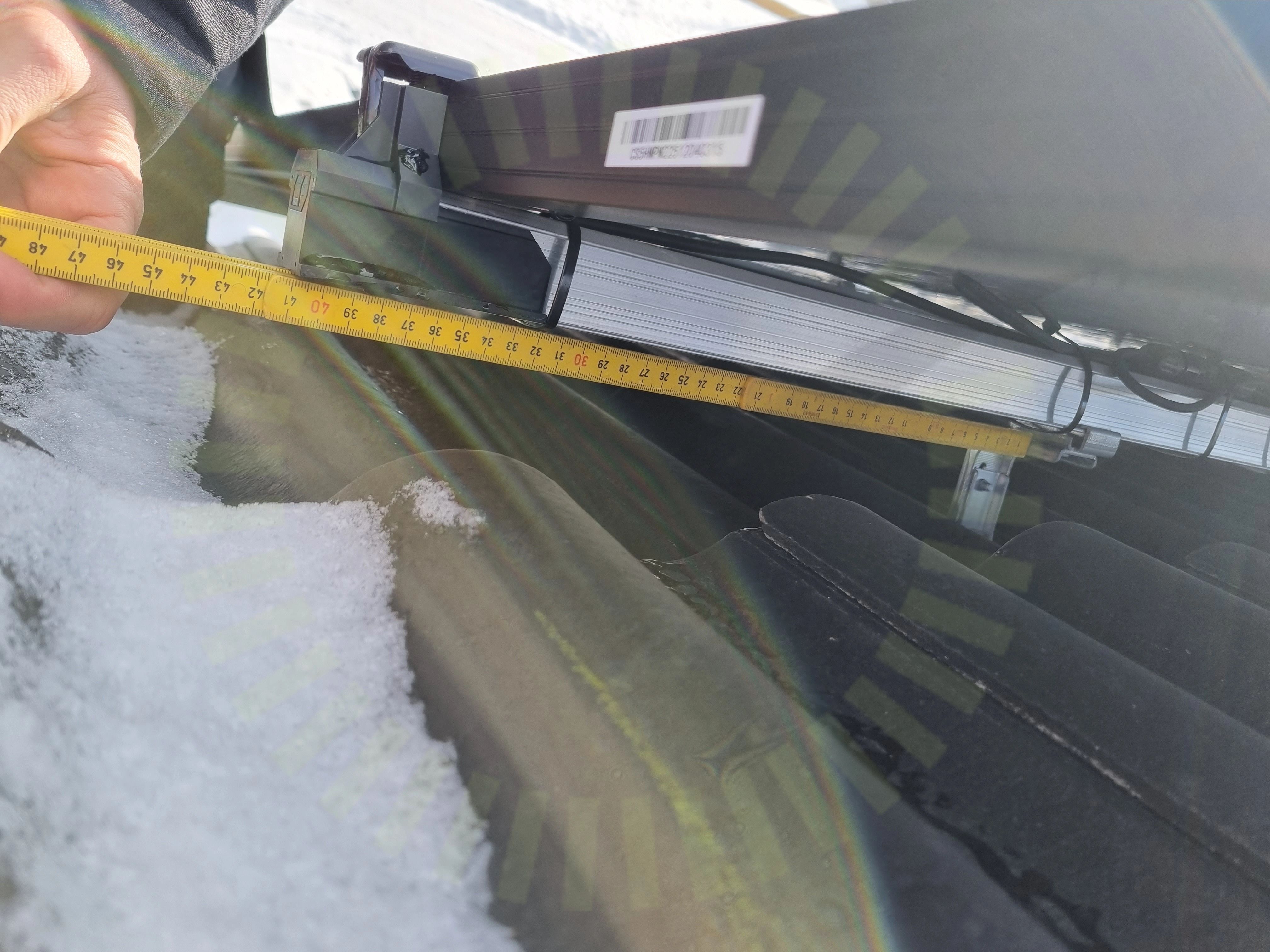

Skena överhäng

2.2 Skena överhäng

Inte godkänd

Skenans överhäng från sista infästning 410mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

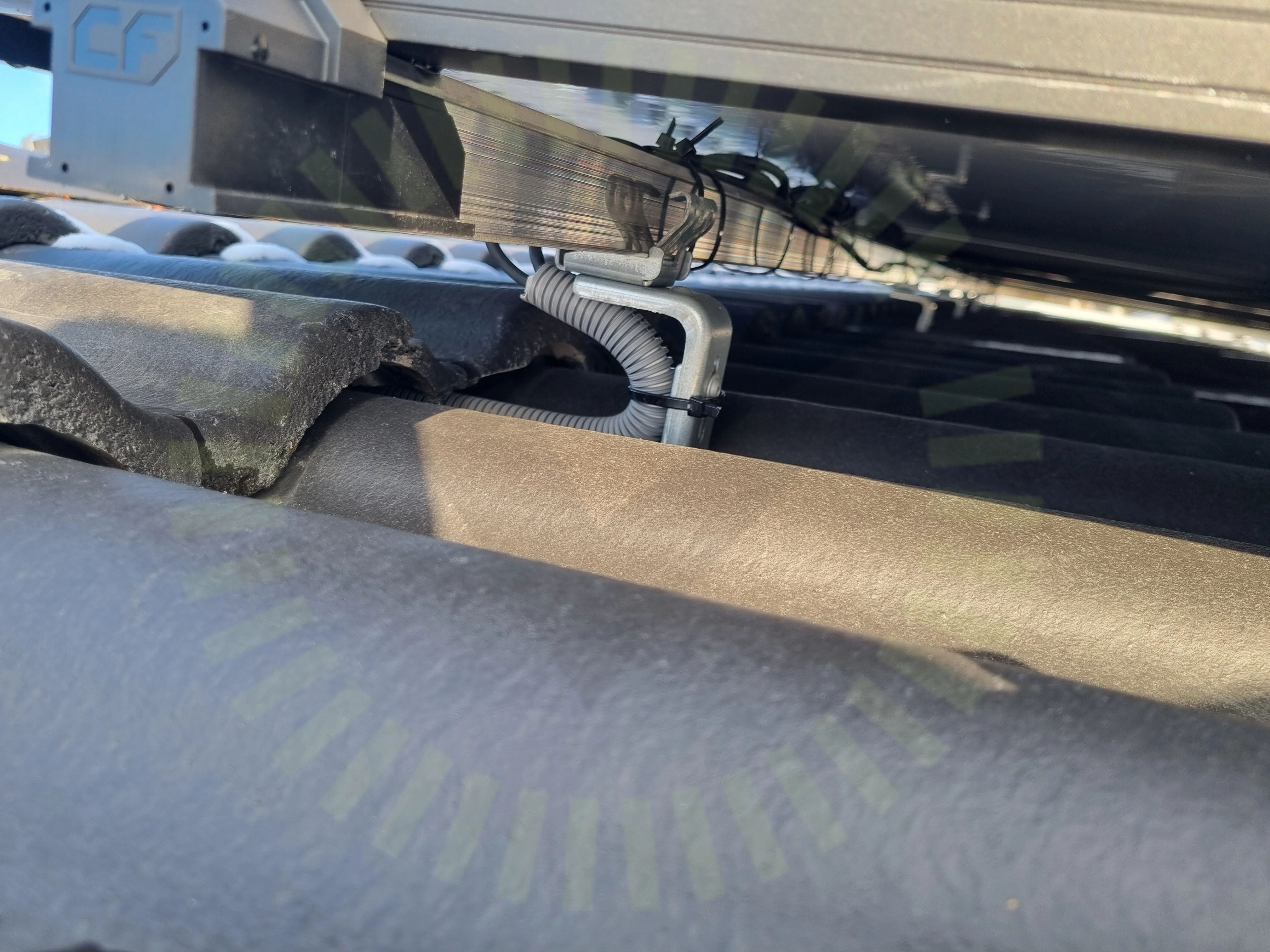

Väderbeständigt material

2.3 Väderbeständigt material

Inte godkänd

Flexrör ej väderbeständigt

SS 436 40 00 (522.11)

Godkända kontrollpunkter

22/26
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Garage, Hyundai: HiE-S(385-400W)VG

Anmärkningar

1/16

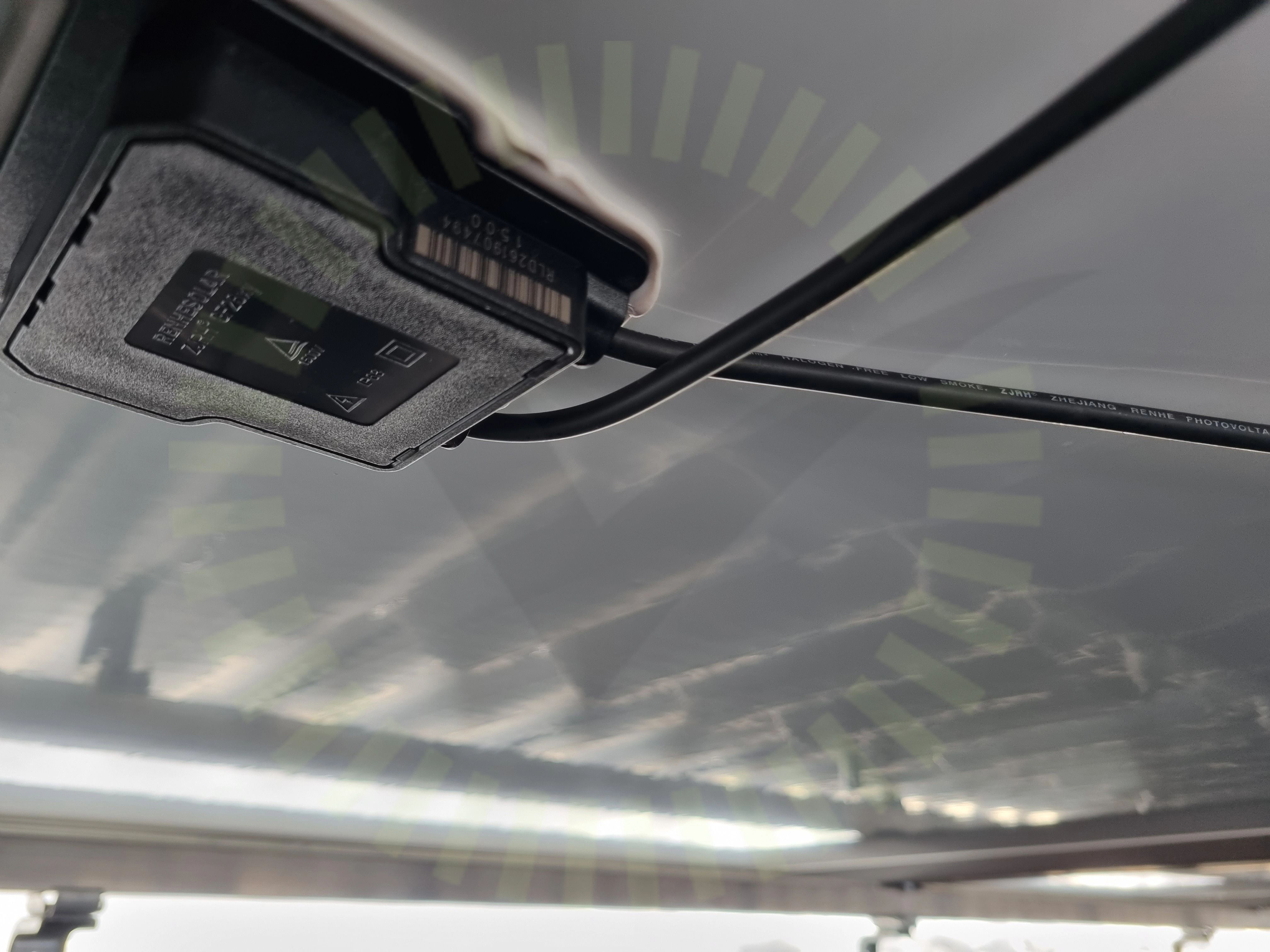

Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Hårt drag på kablage från kopplingslåda, kablage dragit långt till skena.

Godkända kontrollpunkter

15/16
Avstånd till ytaBöjradie kablageDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Hus, ESDEC Lutande Panntak

Anmärkningar

7/28
Förstärkningsskruv

4.1 Förstärkningsskruv

Inte godkänd

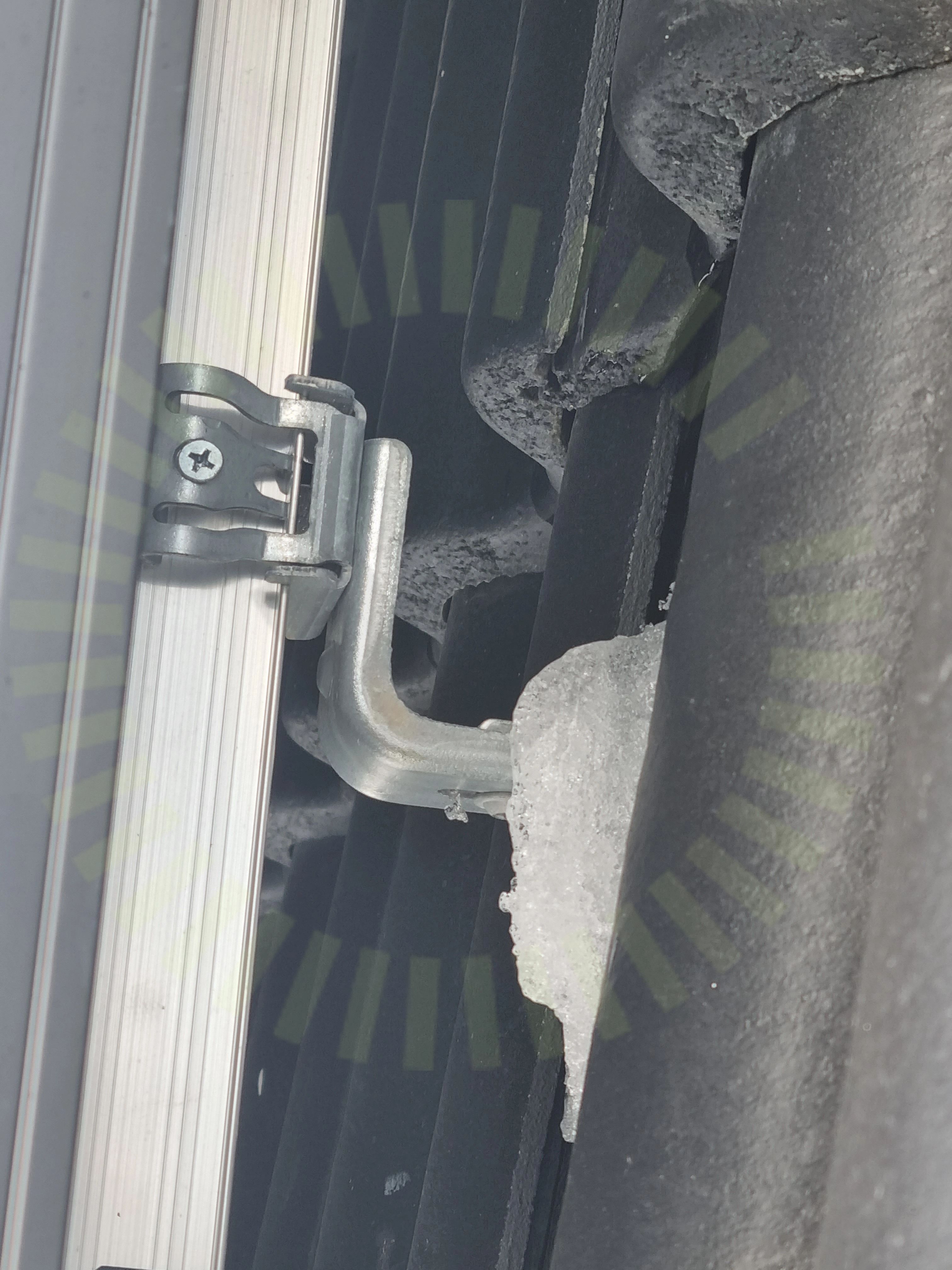

Felaktig förstärkningsskruv.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18
Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

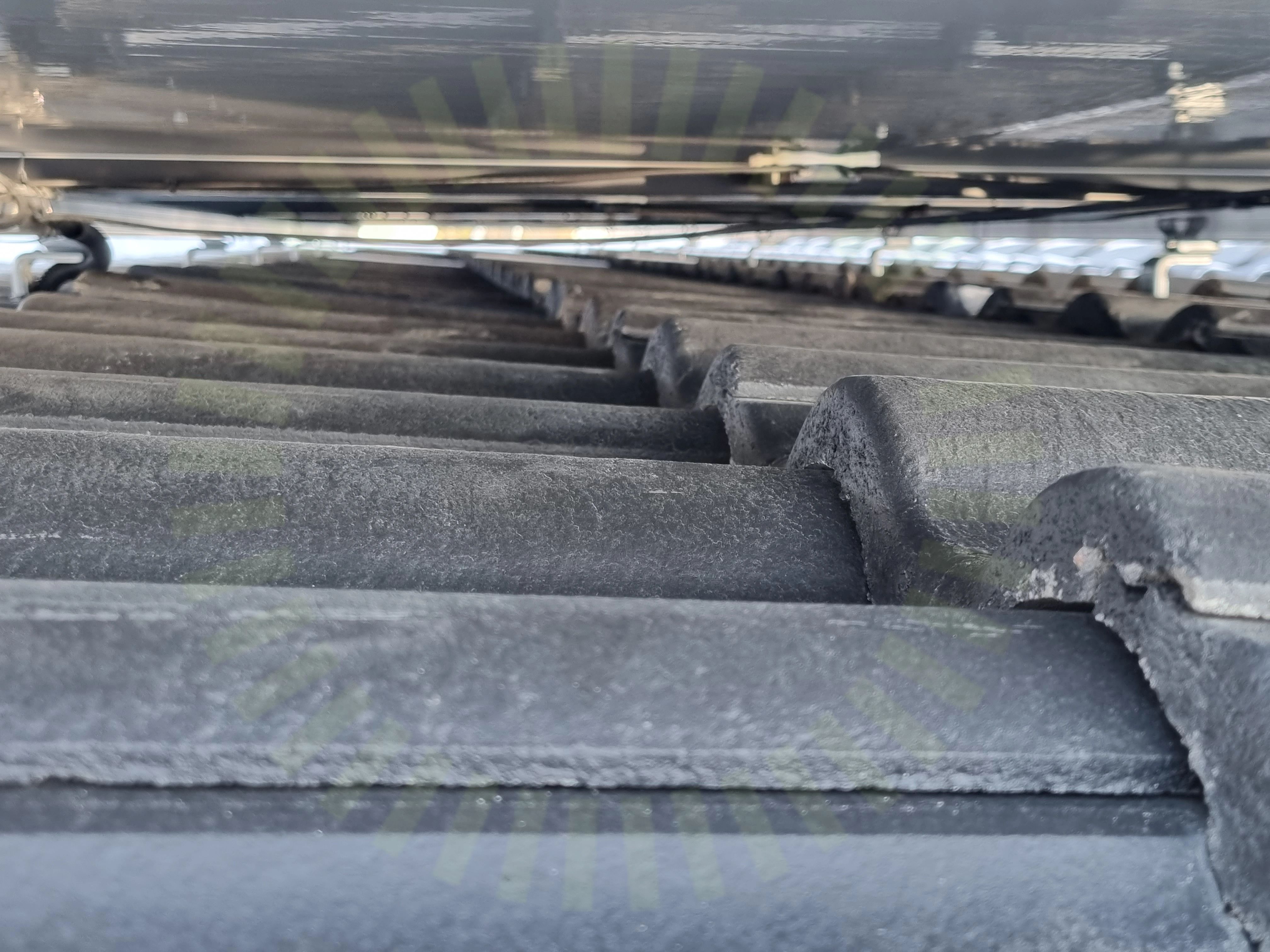

Kablage hänger ner.

SS 436 40 00 (712.521.101 och 522.8.4)
Skena överhäng

4.3 Skena överhäng

Inte godkänd

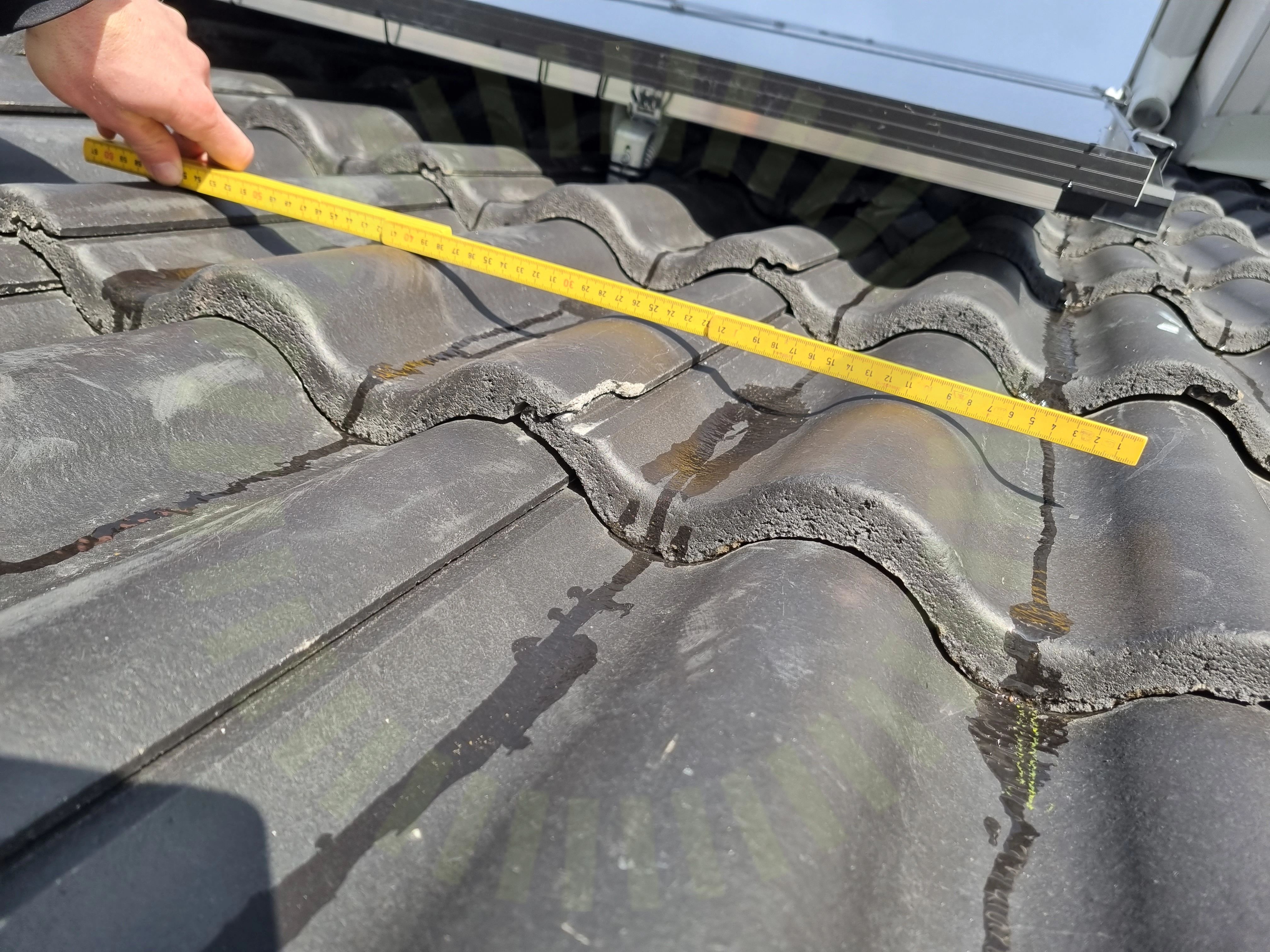

Uppmätt 450mm från sista infästning till skenans slut

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Säkerhetsavstånd

4.4 Säkerhetsavstånd

Inte godkänd

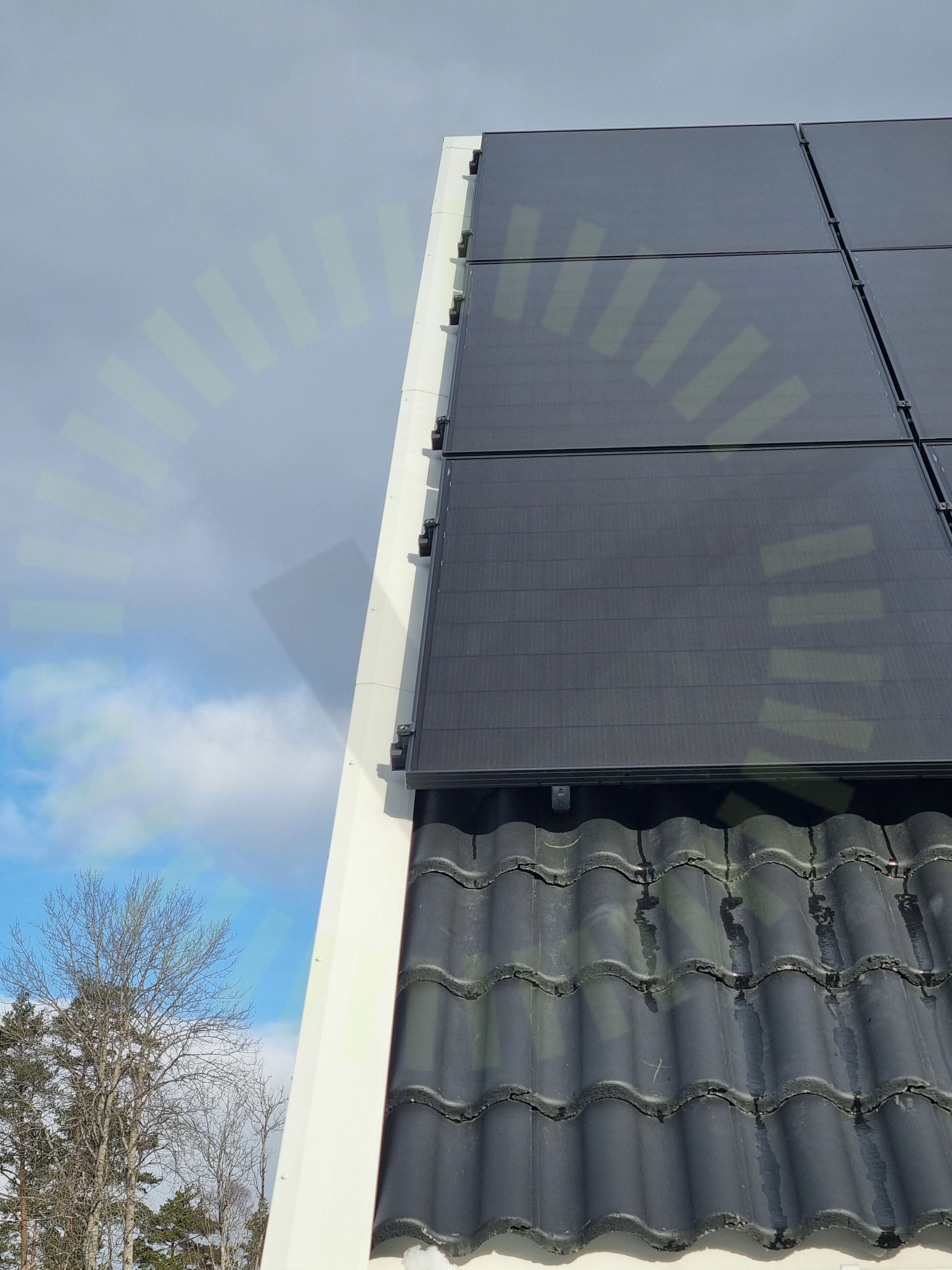

Mindre än 25 cm från panelkant till takkant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

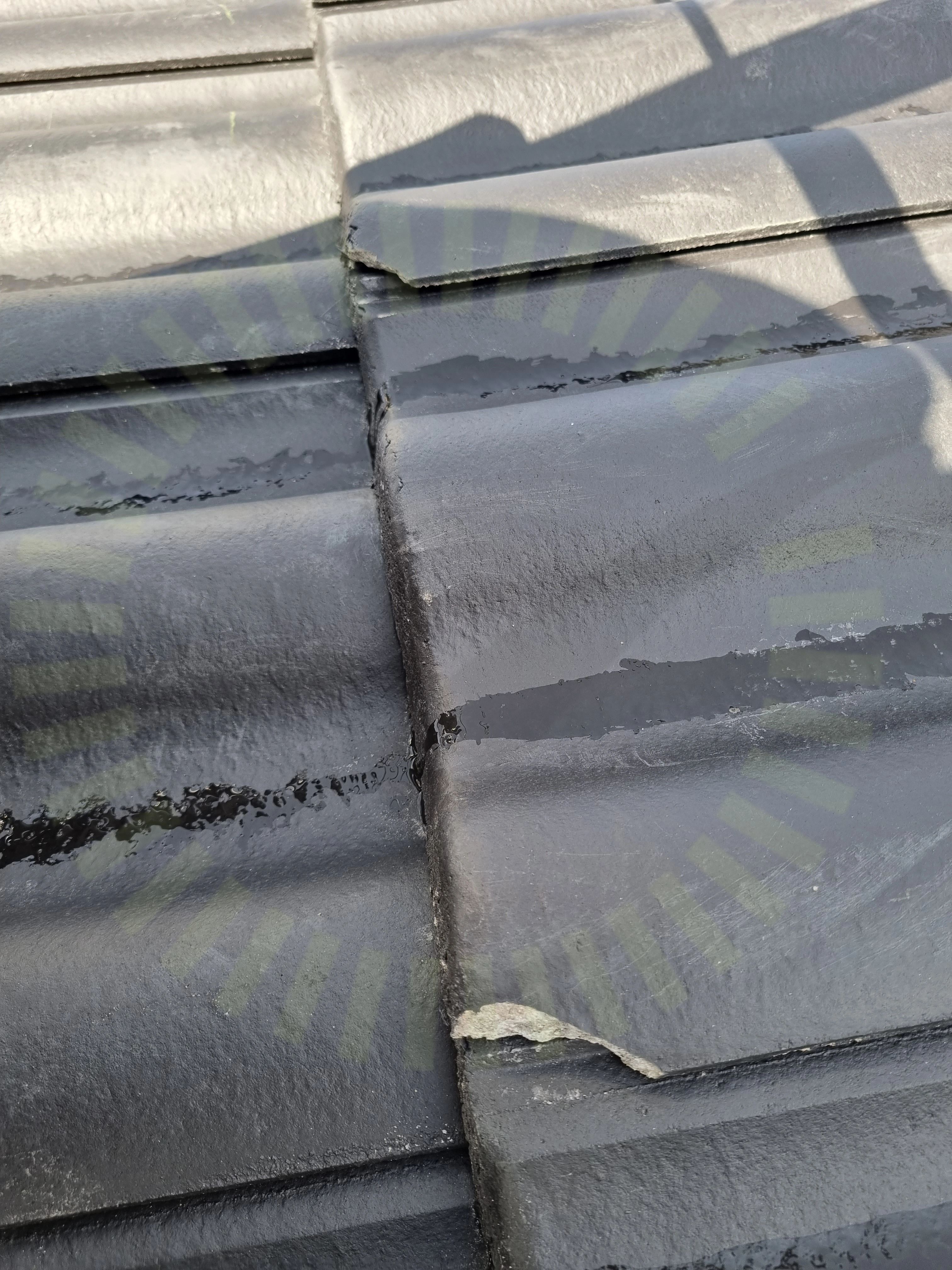

Trasiga pannor

4.5 Trasiga pannor

Rekommendation

Tre pannor trasiga i kant.

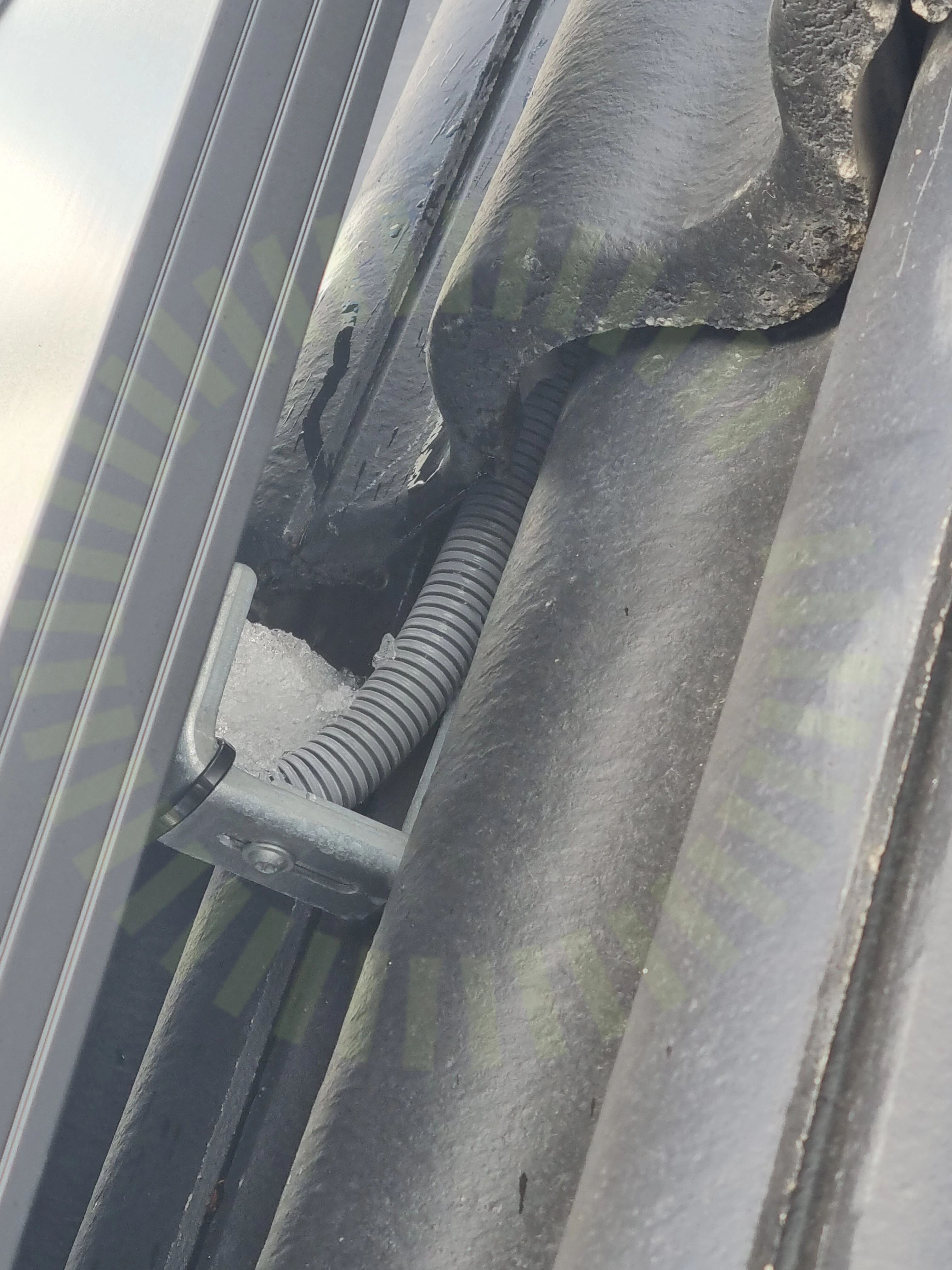

Väderbeständigt material

4.6 Väderbeständigt material

Inte godkänd

Flexrör ej väderbeständigt

SS 436 40 00 (522.11)

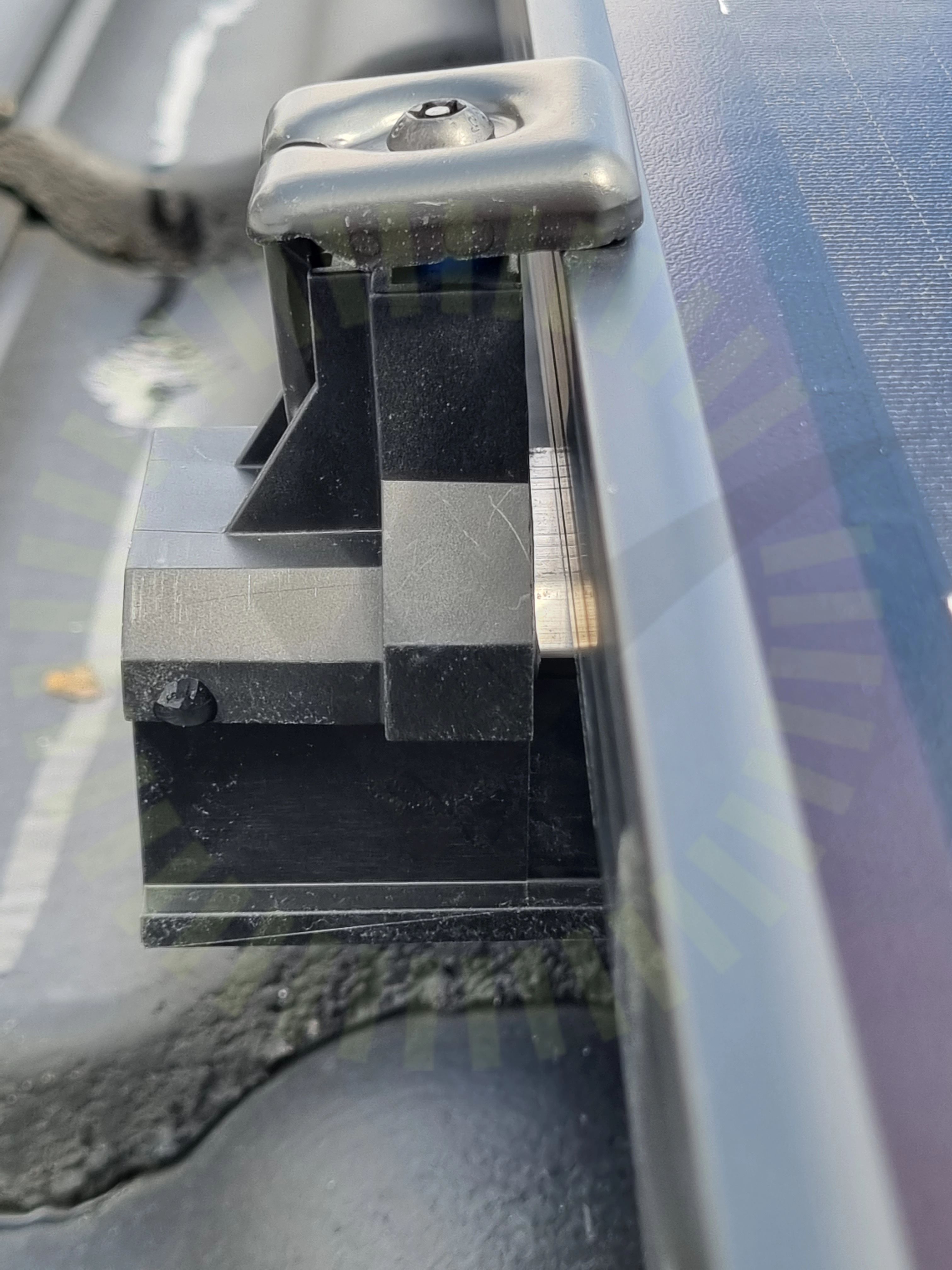

Ändklämmor

4.7 Ändklämmor

Inte godkänd

Slutfäste Ligger ej mot panelram

Tillverkarens anvisningar

Godkända kontrollpunkter

20/28
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningÄndfästen

Ej tillgängligt vid besiktning

1/28
Takgenomföring

Hus, Hyundai: HiE-S(385-400W)VG

Anmärkningar

2/16
Kopplingslåda

5.1 Kopplingslåda

Inte godkänd

Hårt drag I kablage från kopplingslåda, kablage direkt draget långt till skena.

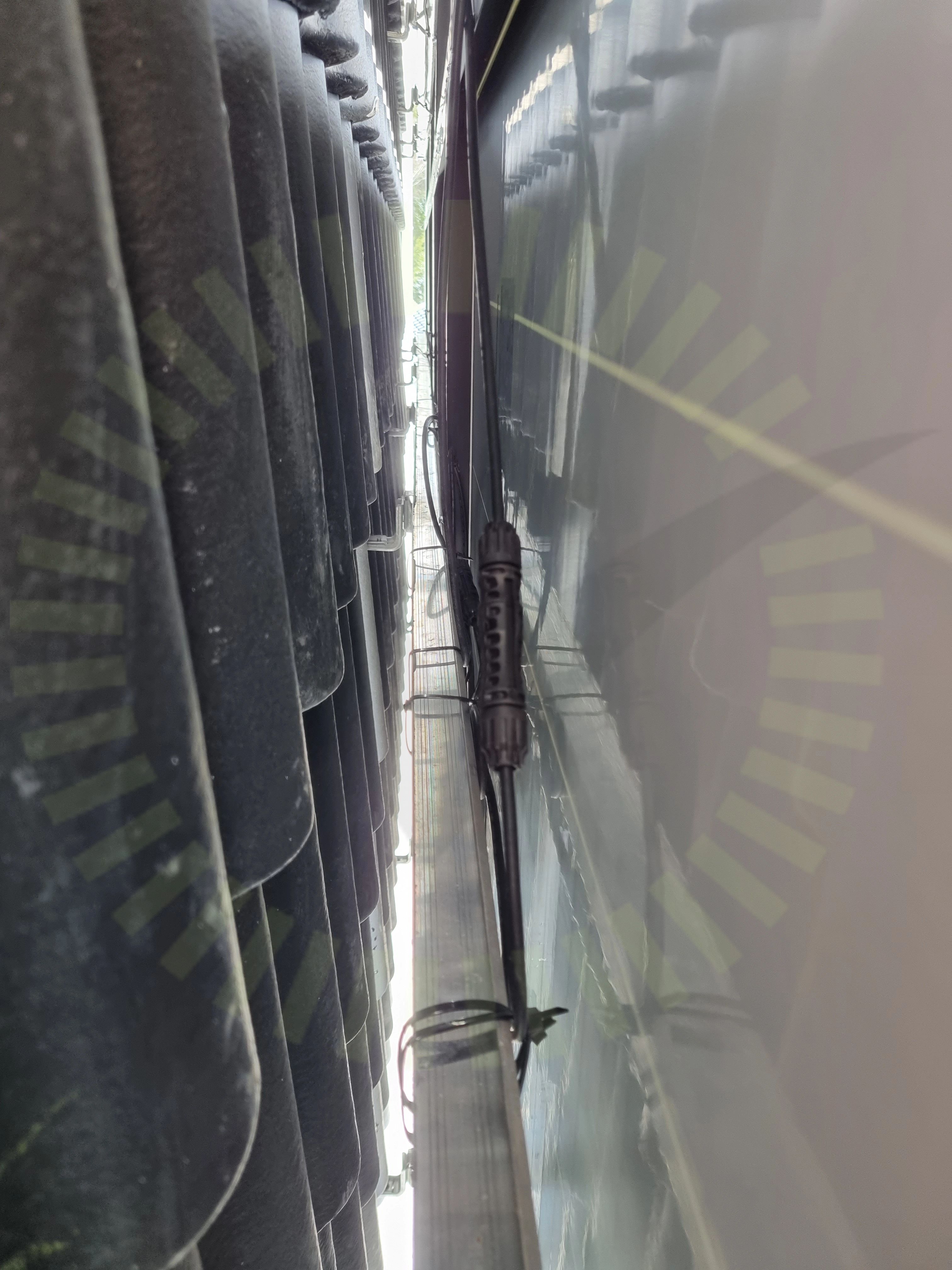

Stress på kontakter

5.2 Stress på kontakter

Inte godkänd

Stress på kontakt, hårt spänd. Hänger fritt mellan två skenor med spänd kabel

Godkända kontrollpunkter

14/16
Avstånd till ytaBöjradie kablageDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29
AC Genomföringar

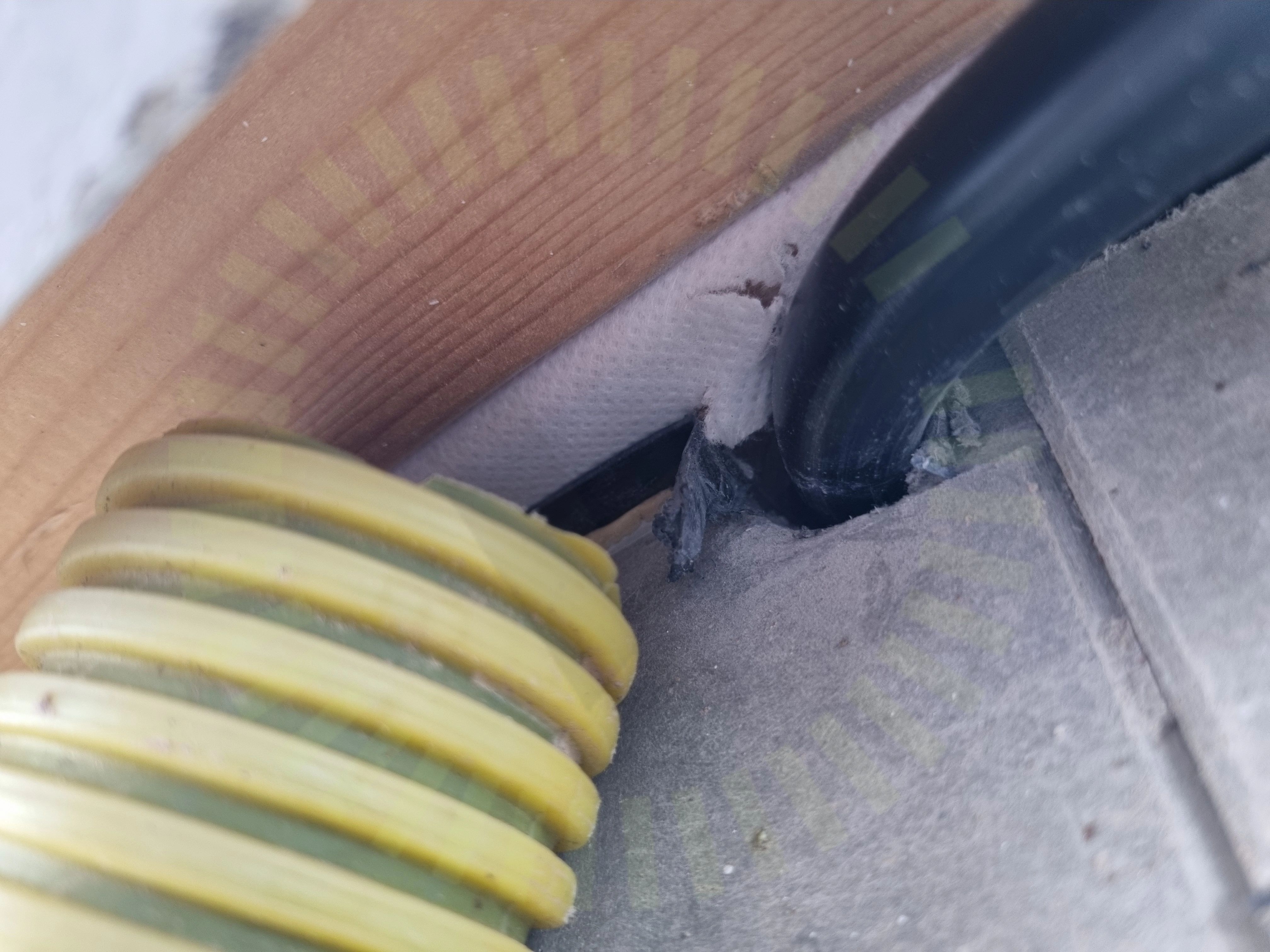

9.1 AC Genomföringar

Inte godkänd

Genomförning garagevägg ej tätad

SS 436 40 00 (527.2.1)

9.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

27/29
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningInfästningJordning av chassiLedare fastspändaMärkningSträngschemaSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
