Besiktningsrapport

7.6

Installation genom

1KOMMA5°

Datum

6 september 2023

Ort

UPPSALA, Uppsala län

Kontaktdon

Föremål mot bakstycke

Kopplingslåda

+ 10

78% godkända22% ej godkända

Om installationen

Paneler1Komma5° - Fullblack 415Wp

MontagesystemK2 SingleRail med MAFI infästning

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack 415Wp

Anmärkningar

5/14

1.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns ej tillgängligt.

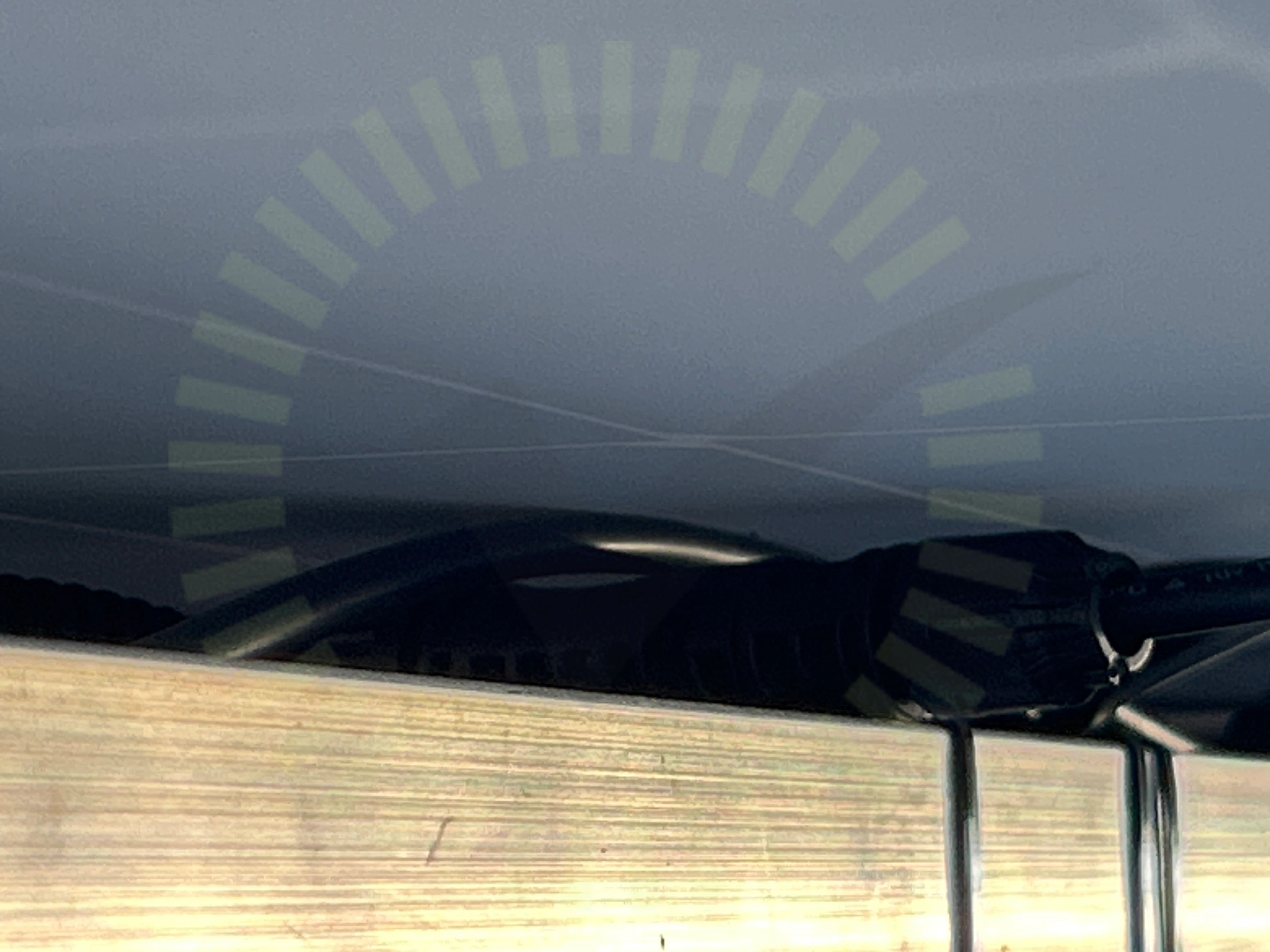

1.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

1.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

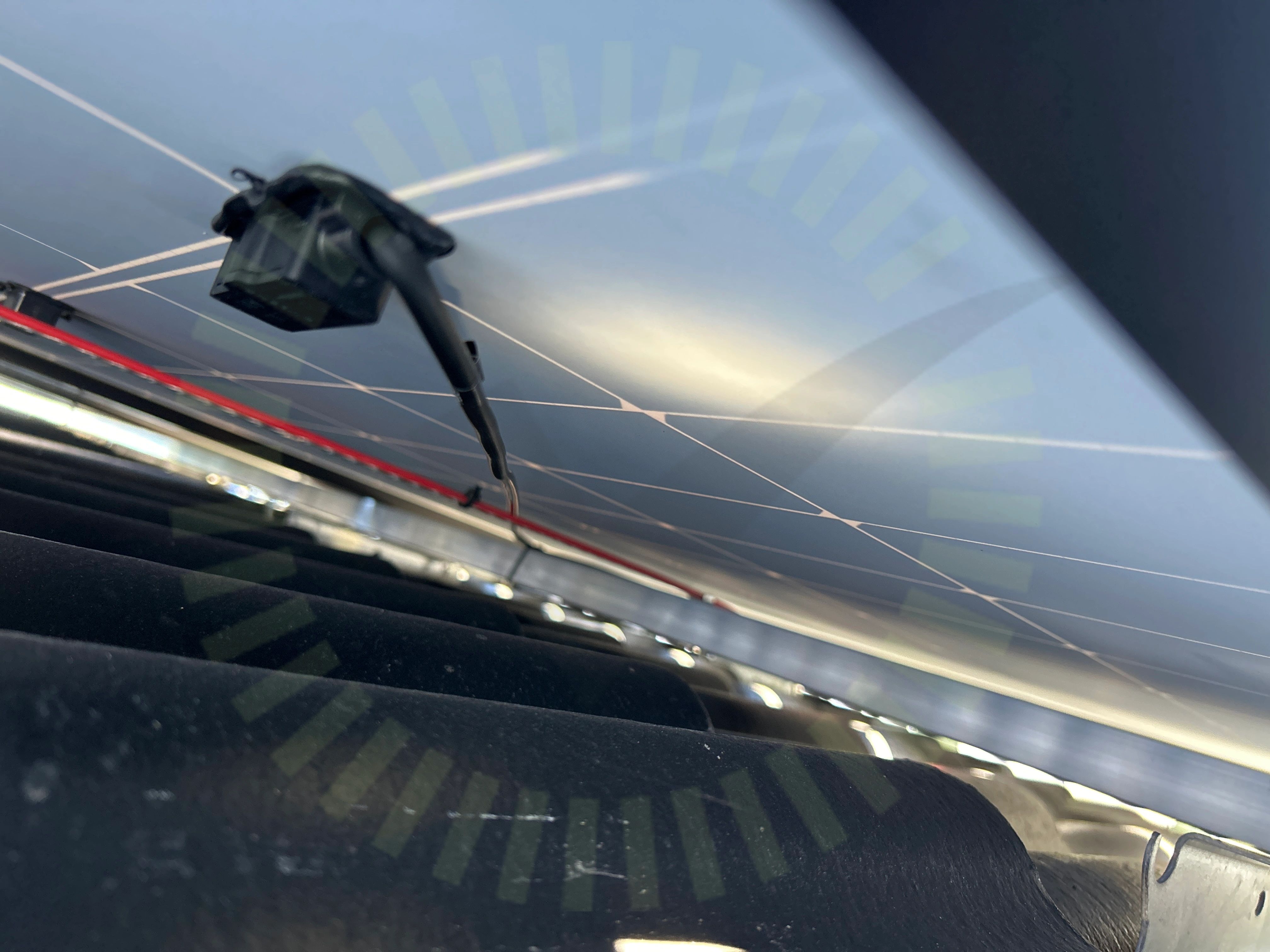

1.4 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

1.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14

Avstånd till havDräneringshålFörbindelse av kontakterPanelkablagets böjradiePunktbelastningSkador på panelSkuggningSpänningar i ramSträngförläggning

Allmän

Anmärkningar

1/3

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

K2 SingleRail med MAFI infästning

Anmärkningar

7/17

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.2 Läktinfästning

Inte godkänd

Skruvar som är använda är inte de angivna av tillverkaren.

Mounting Description MAFI Solar, Sida 3/7, 2022

3.3 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Ena tillverkaren tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltig.

3.4 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. En korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

3.5 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. En korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

Tillverkarens montageanvisningar

3.6 Underbyggnad

Inte godkänd

Två olika montagesystem är blandade. En korrekt lastberäkning går inte att ta fram från tillverkarna. Underlag för att kontrollera laster på underbyggnad saknas.

3.7 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

10/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenskarvarVäderbeständigt materialÄndklämmor

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

1/7

5.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

6/7

KommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

6/39

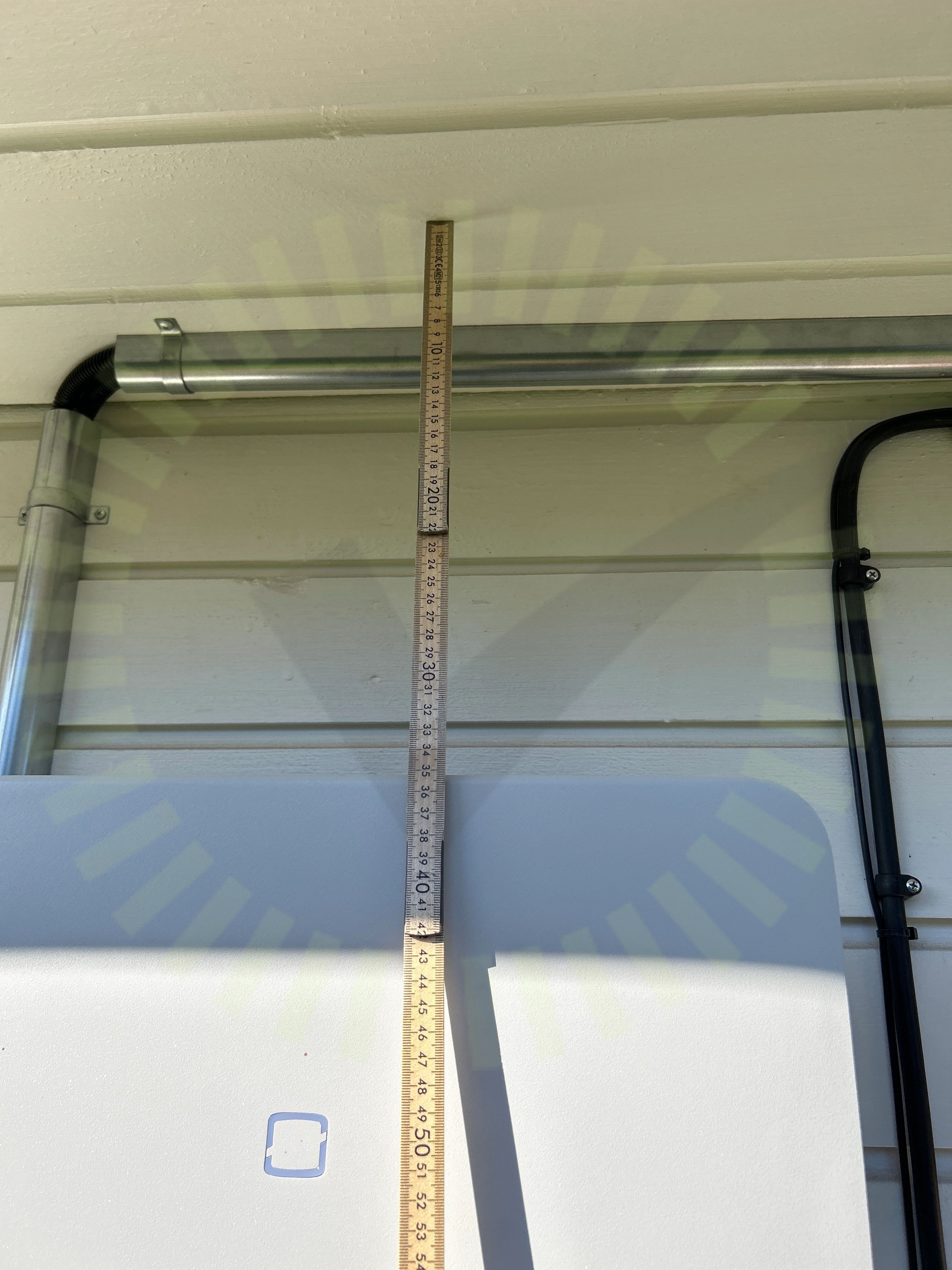

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

6.2 Genomföringar

Inte godkänd

Tätning täcker inte hela hålen.

6.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på arbetsbrytare enligt krav. Se referens.

SEK 457, Sida 42

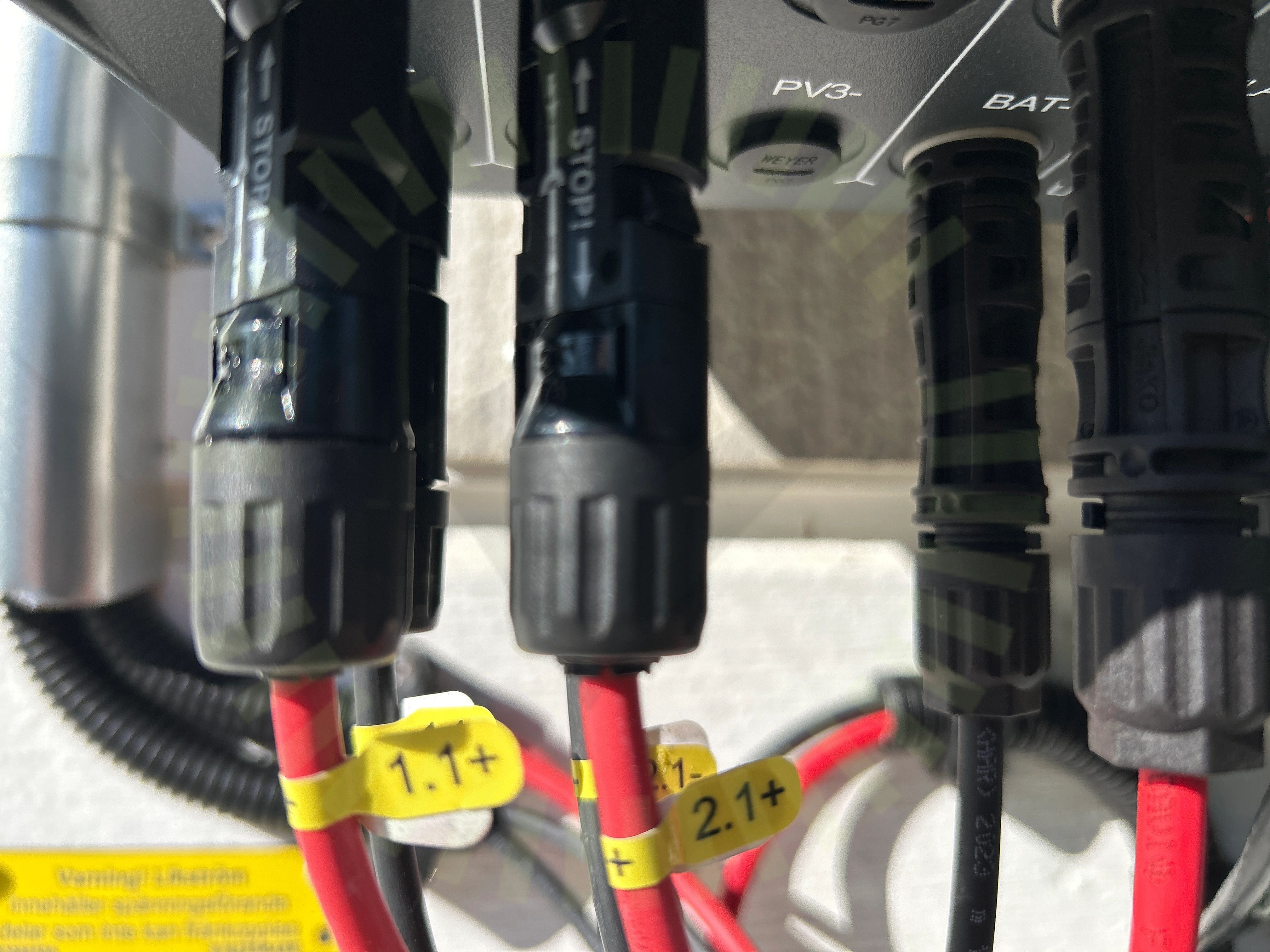

6.4 DC Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Kontakter får ej bottnas.

Stäubli MA231. Sida 10.

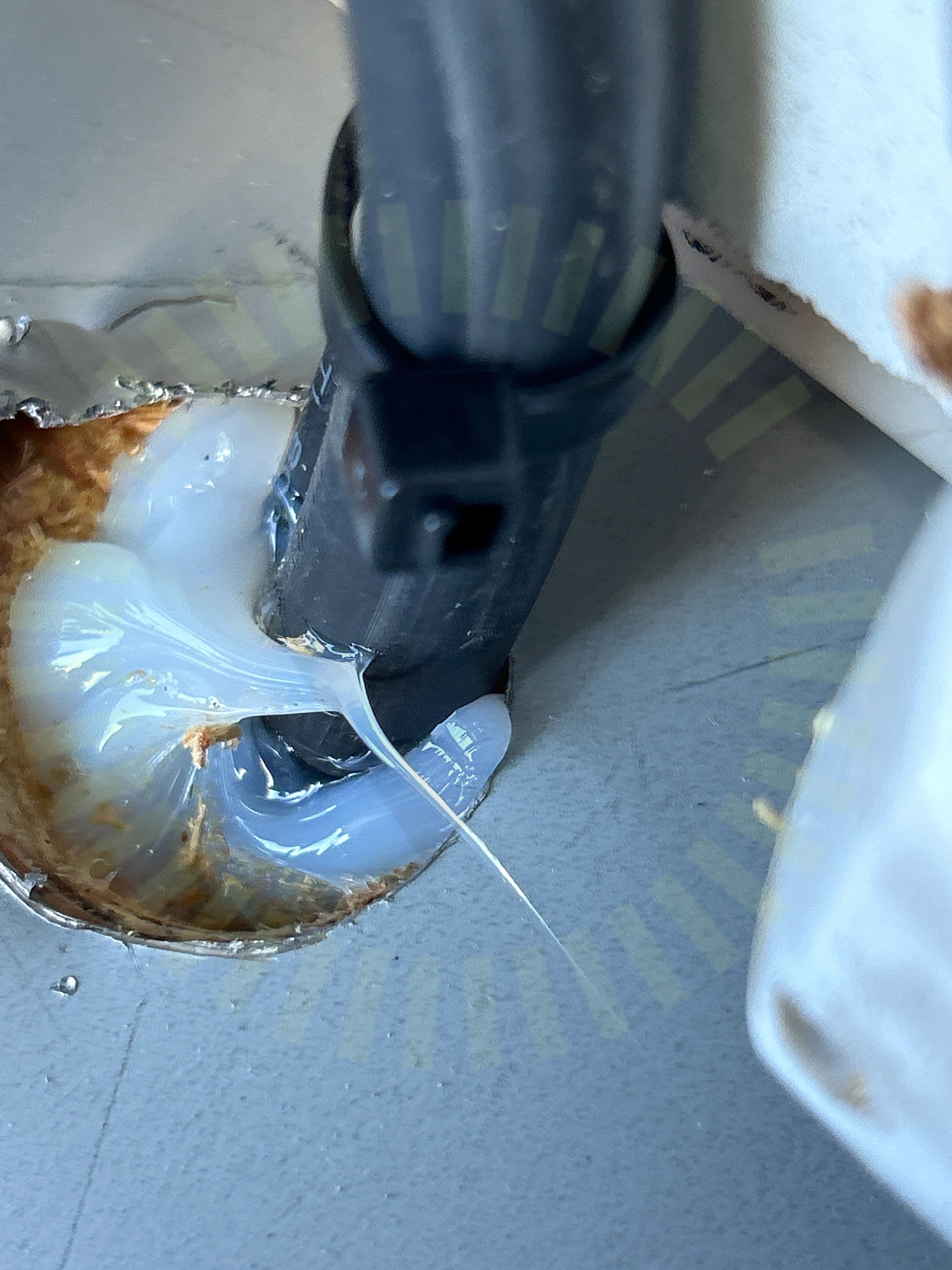

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

6.6 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

33/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignTillförlitligt fästMärkningSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/7

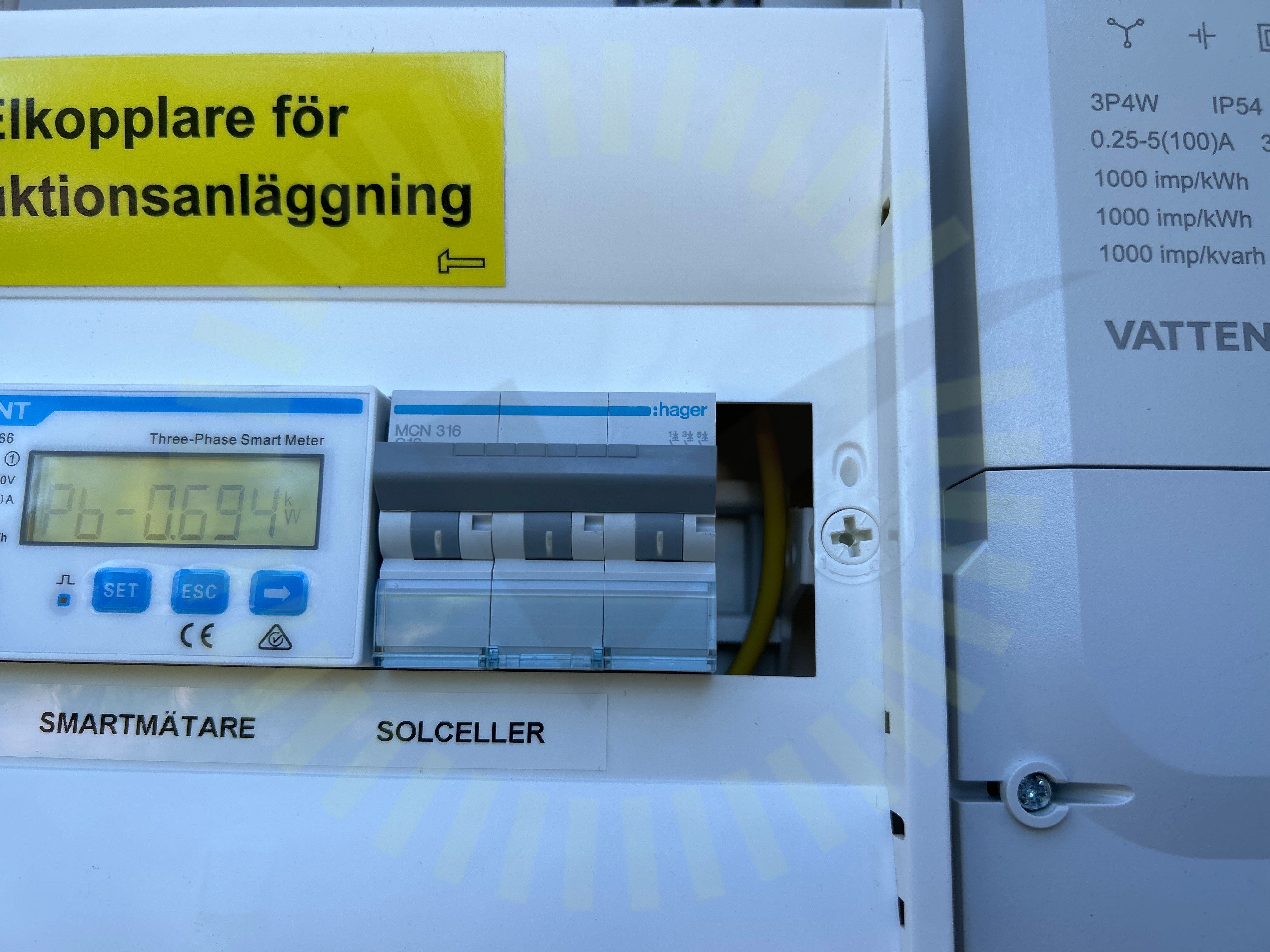

8.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/7

BrytareBöjradieFemledarsystemInfästningIP-KlassningPlacering
