Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

E.ON

Datum

25 september 2023

Ort

Skurup, Skåne län
Förbindelse av kontakter
Fastsäkring av produkt
Jordning av chassi
83% godkända17% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörÖverspänningsskydd DC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16
Förbindelse av kontakter

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526
Panelkablagets böjradie

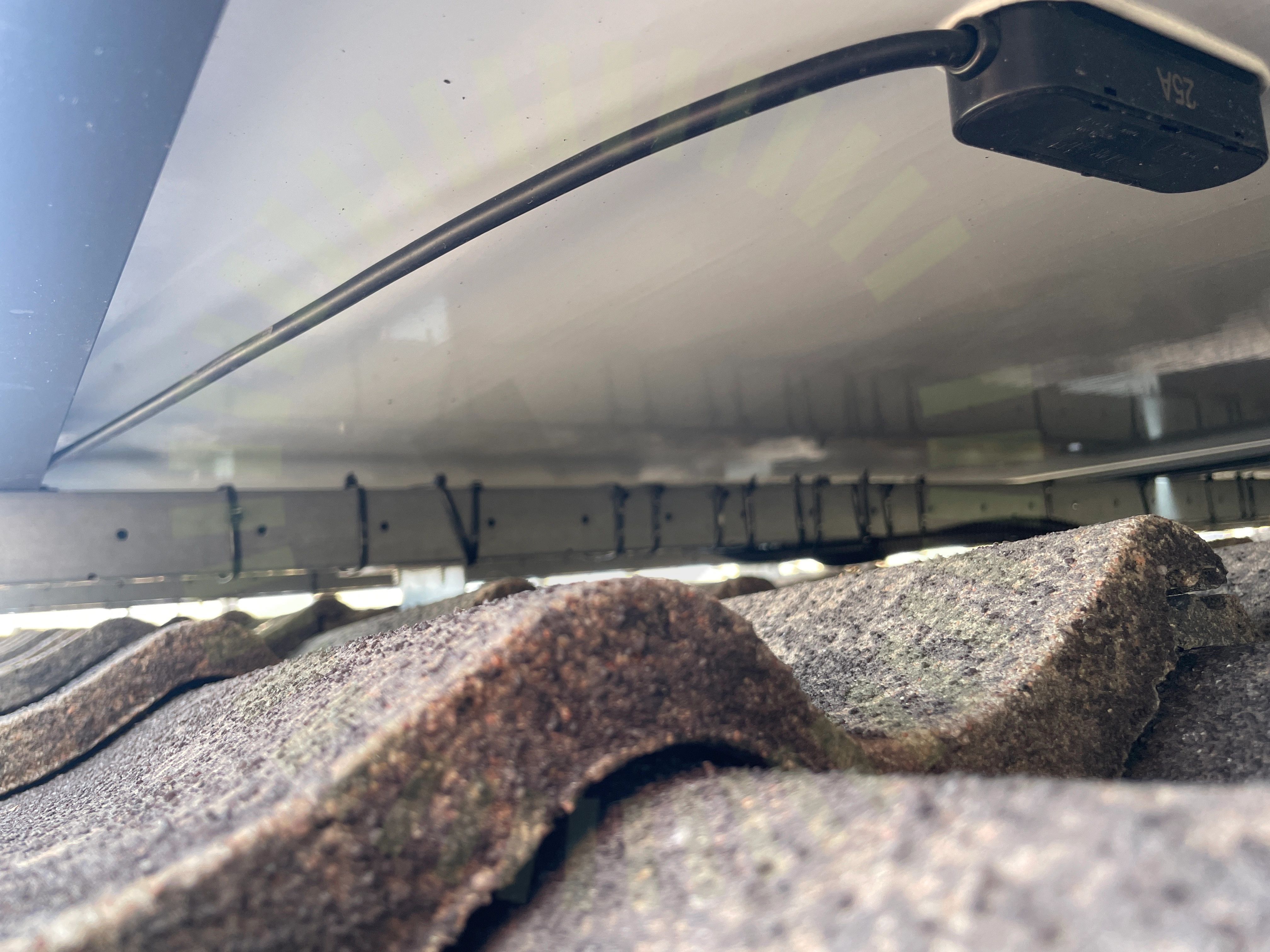

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kopplingsdosa på panel.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

3.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

13/16
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

6/21
Läktinfästning

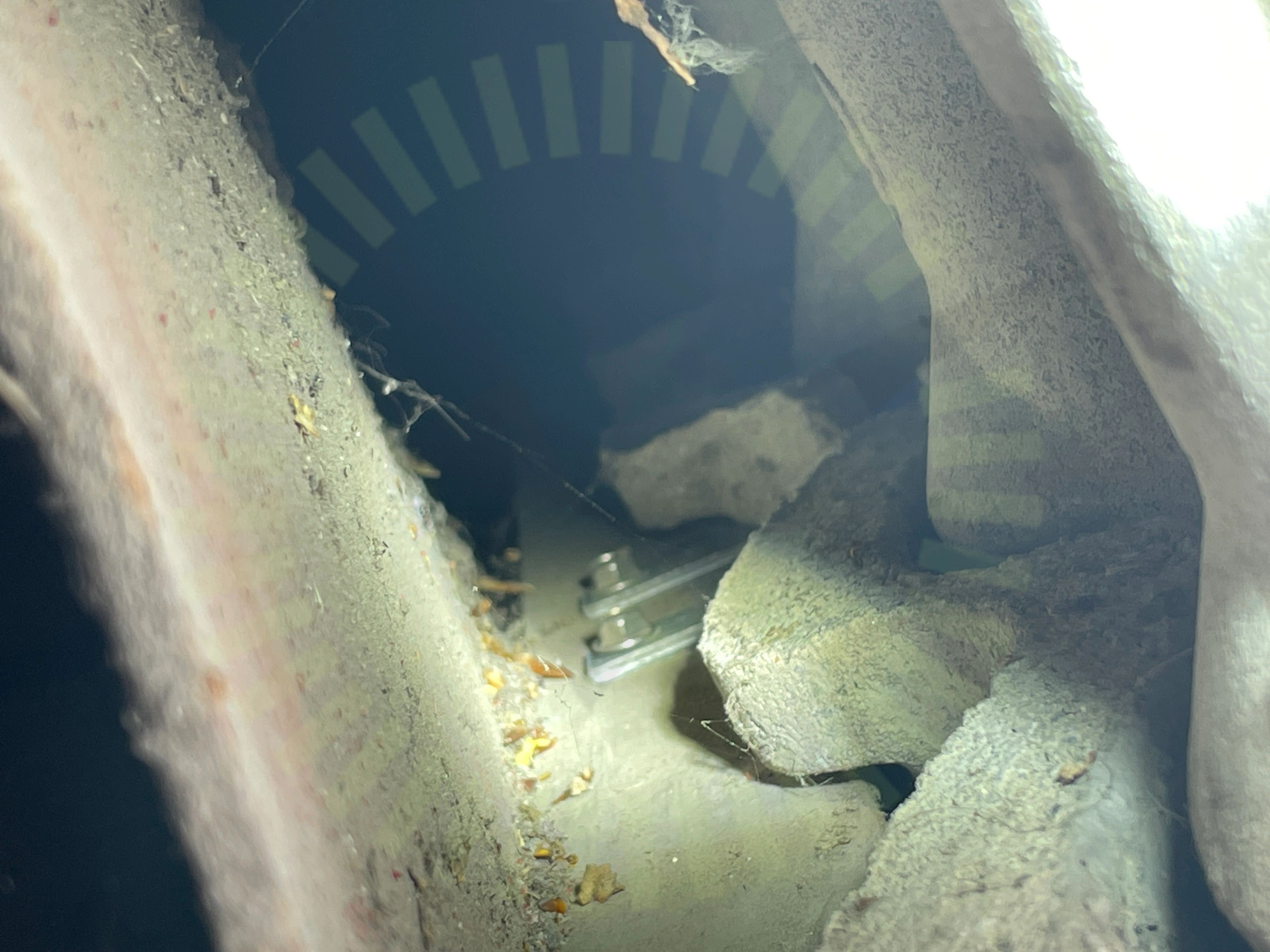

4.1 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade.

MA5104. Sid 1 (1) | Version 4 - 221101

4.2 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt mått: 1050mm.

Snö- och vindlastberäkning

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått: 1200mm.

MA5104. Sid 1 (1) | Version 4 - 221101

4.5 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
Underliggande takpanna

4.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

14/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21
Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

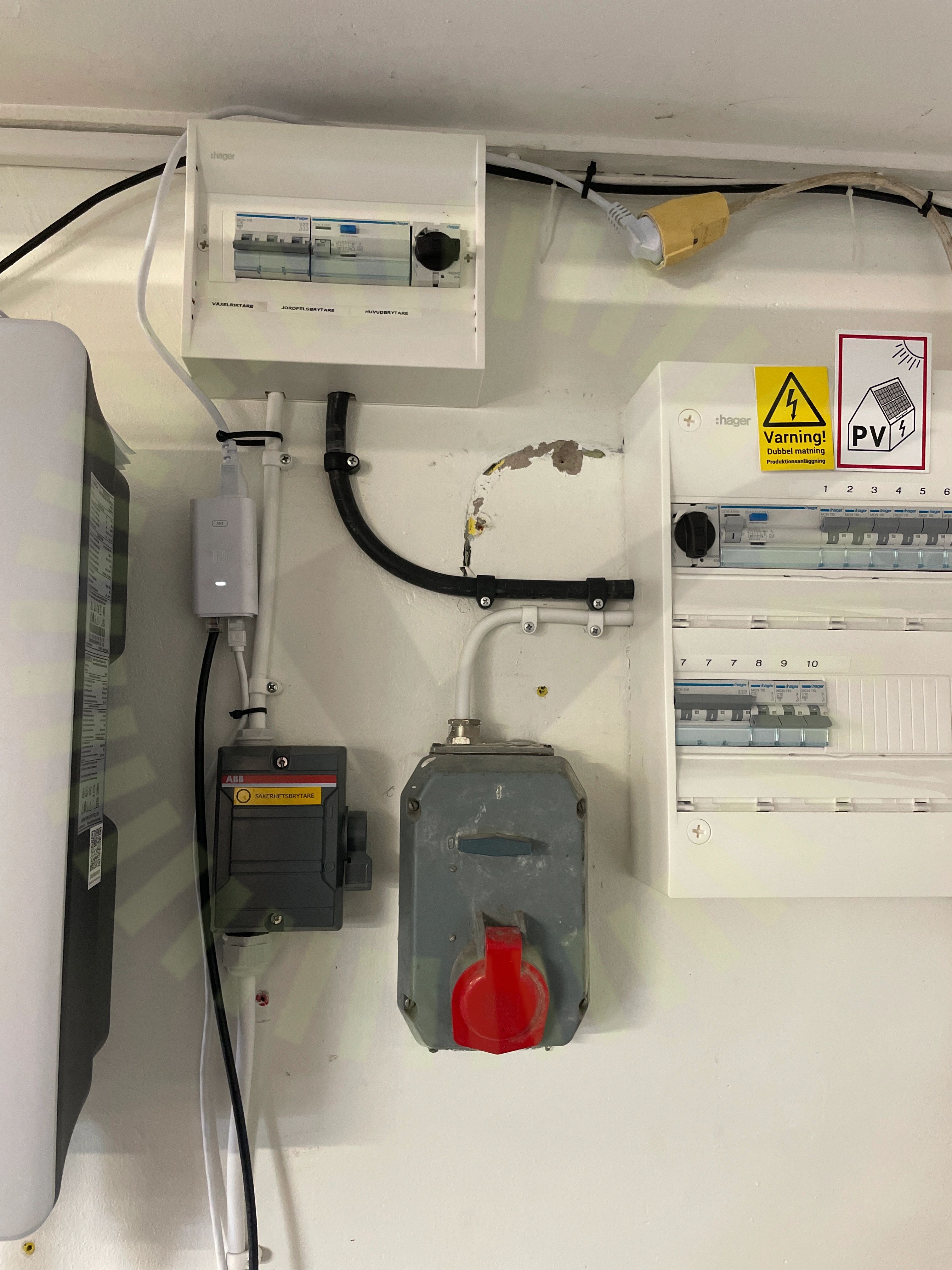

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på undercentral och arbetsbrytare. Se referens.

SEK 457, Sida 42
Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

6/38

7.1 Överspänningsskydd Jordning

Rekommendation

Då växelriktarens chassi ej är ansluten med extern jord så är således inte överspänningsskyddet detta heller.

Avstånd närliggande objekt

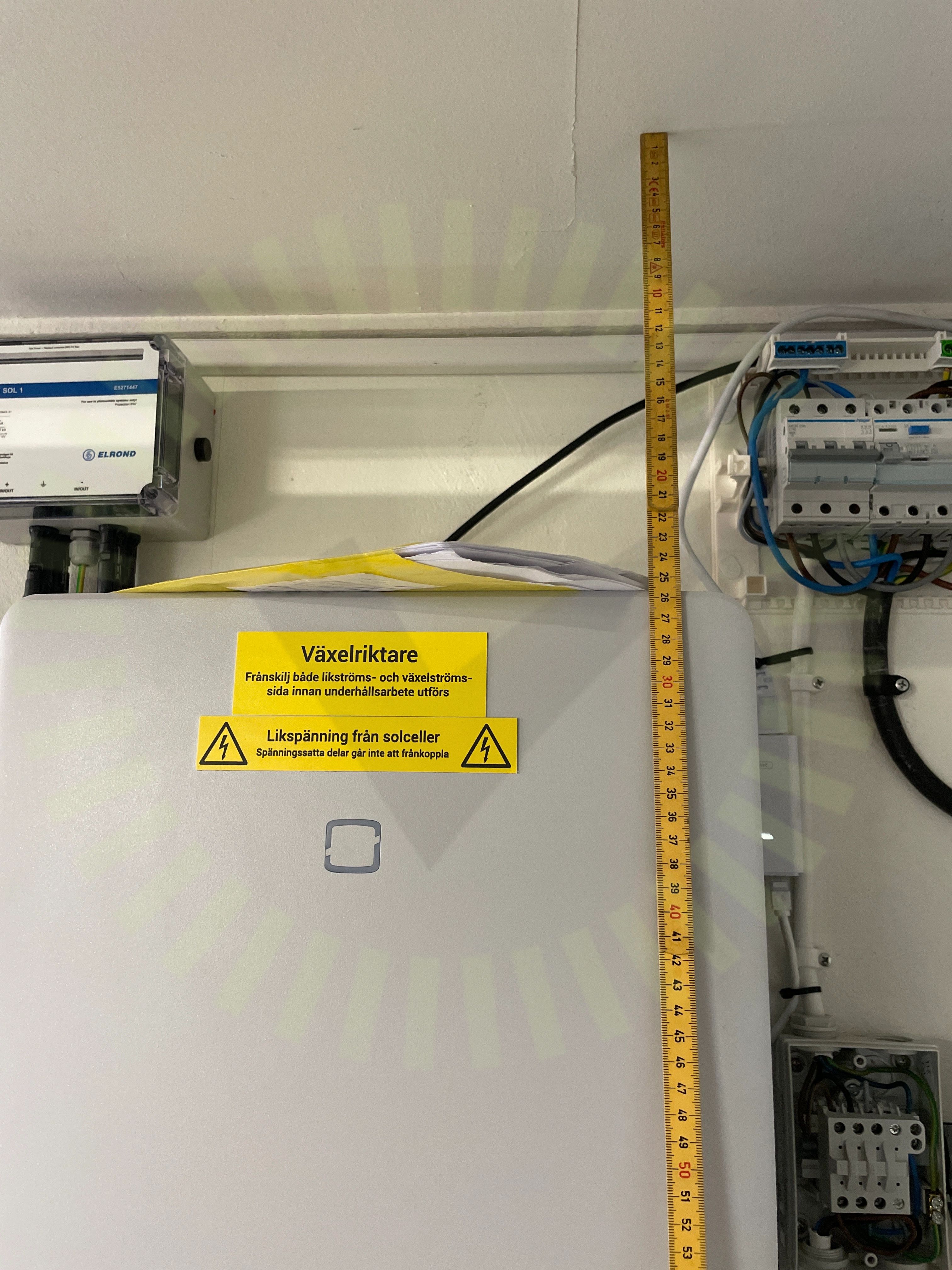

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22
Stress på kontakter

7.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Överspänningsskydd Kontakter

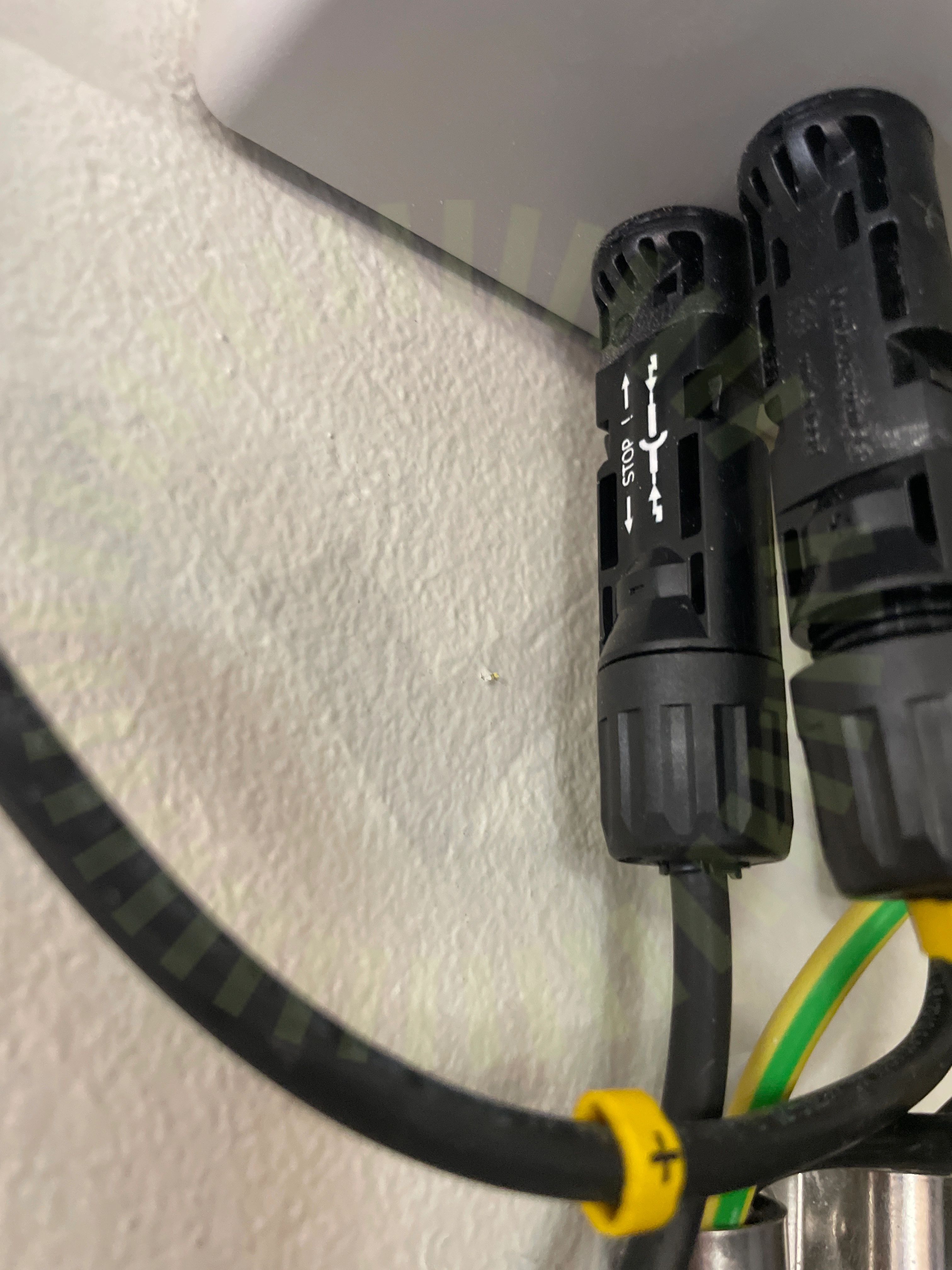

7.4 Överspänningsskydd Kontakter

Inte godkänd

Kontakter på överspänningsskydd ska ej bottnas.

Fastsäkring av produkt

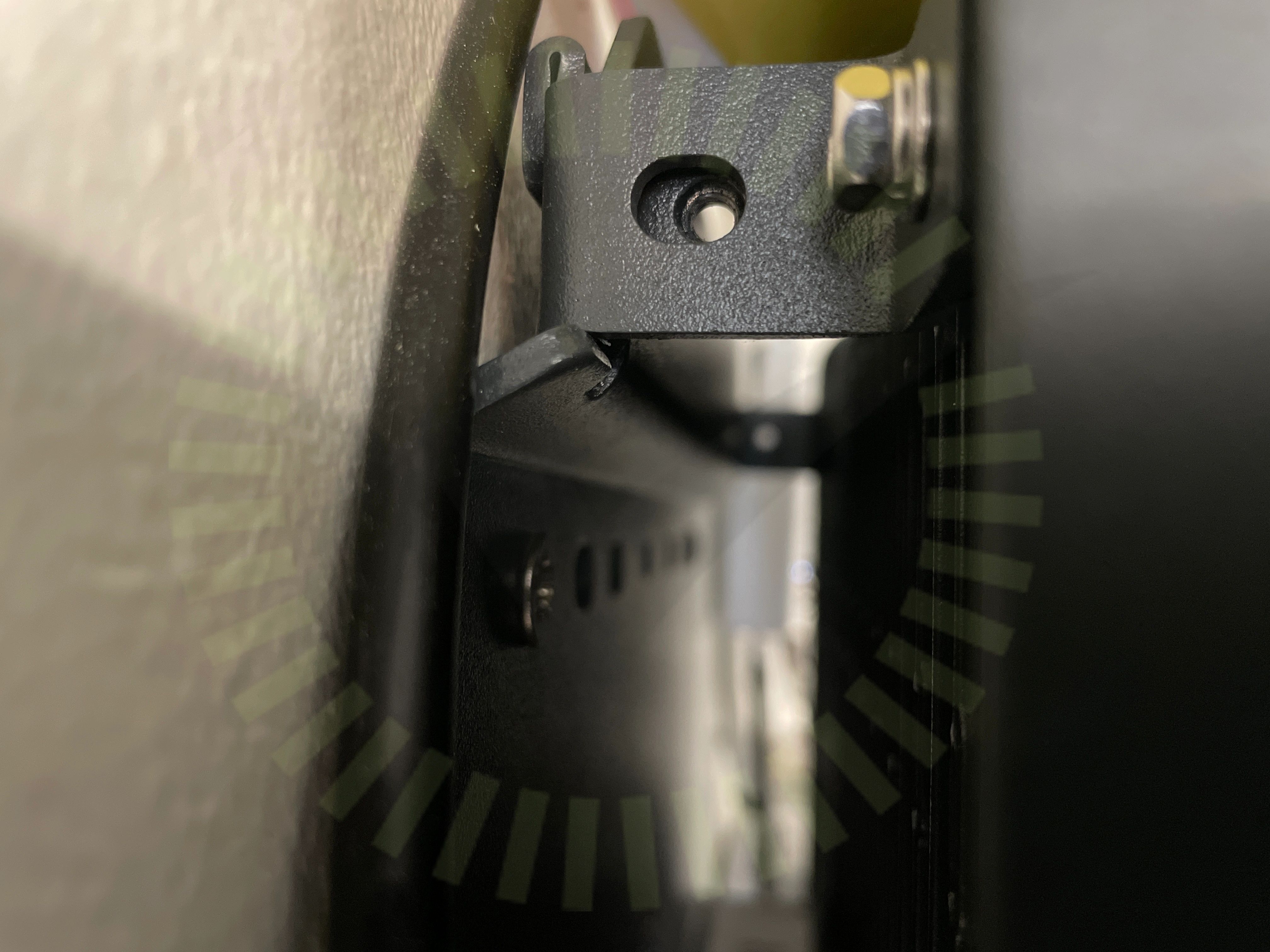

7.5 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Jordning av chassi

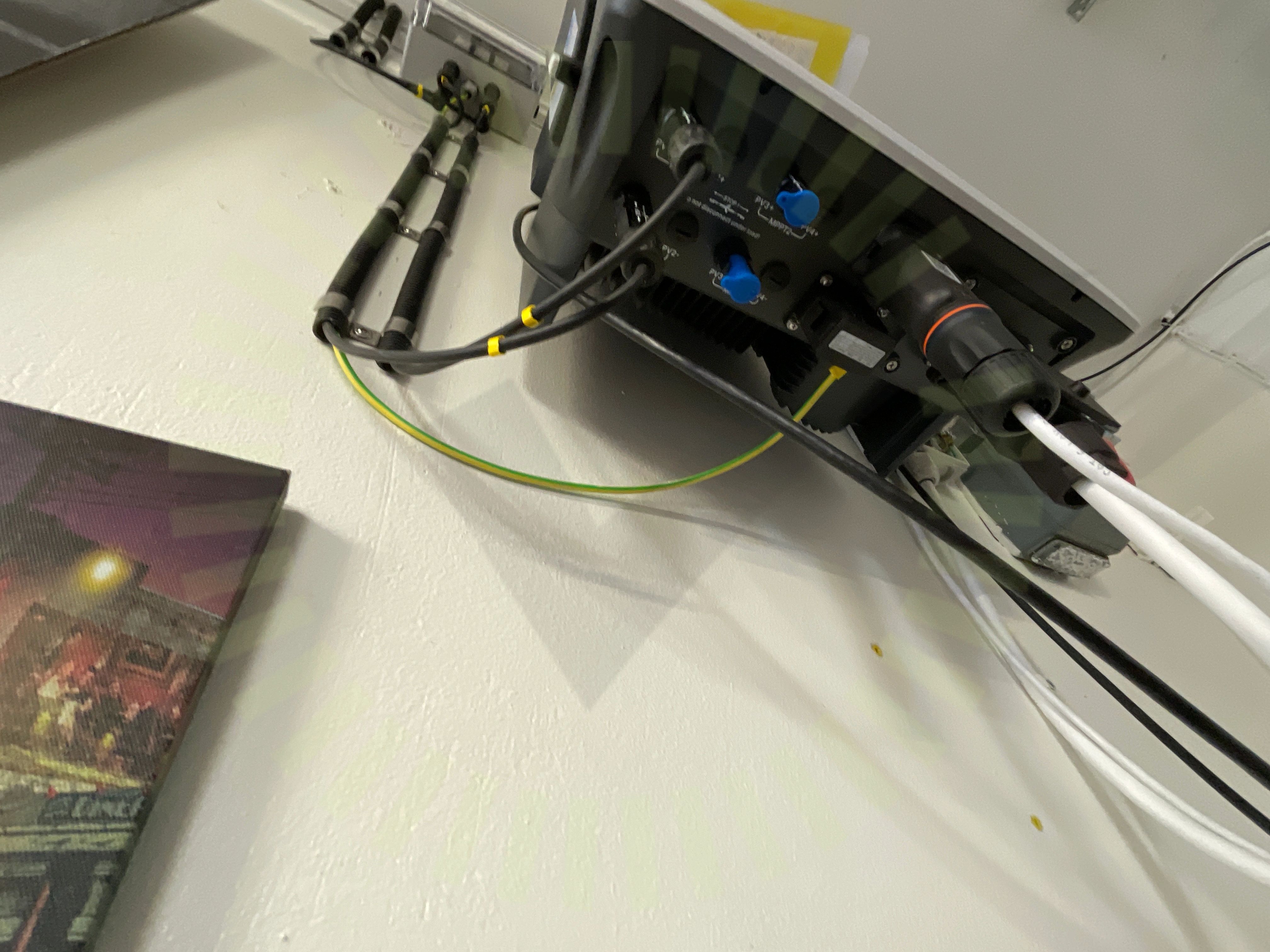

7.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. PE kabel på bild går till DC överspänningsskydd.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

30/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareDC Kablage egenskaperDC Kablage förläggningBakomliggande materialDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/38
DC Max StrömSträngdesign
