Besiktningsrapport

8.7

Installation genom

Solarkraft

Datum

11 juli 2024

Ort

Enebyberg, Stockholms län

Fästens placering

Föremål mot bakstycke

Kabeluppfästning

+ 7

89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-54HBB

MontagesystemNordmount: Papptak

BatteriEmaldo: Power Core

TillbehörEmaldo: Smartmätare

TillbehörSäkerhetsbrytare DC Norwesco

TillbehörUndercentral

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10RT-54HBB

Anmärkningar

5/18

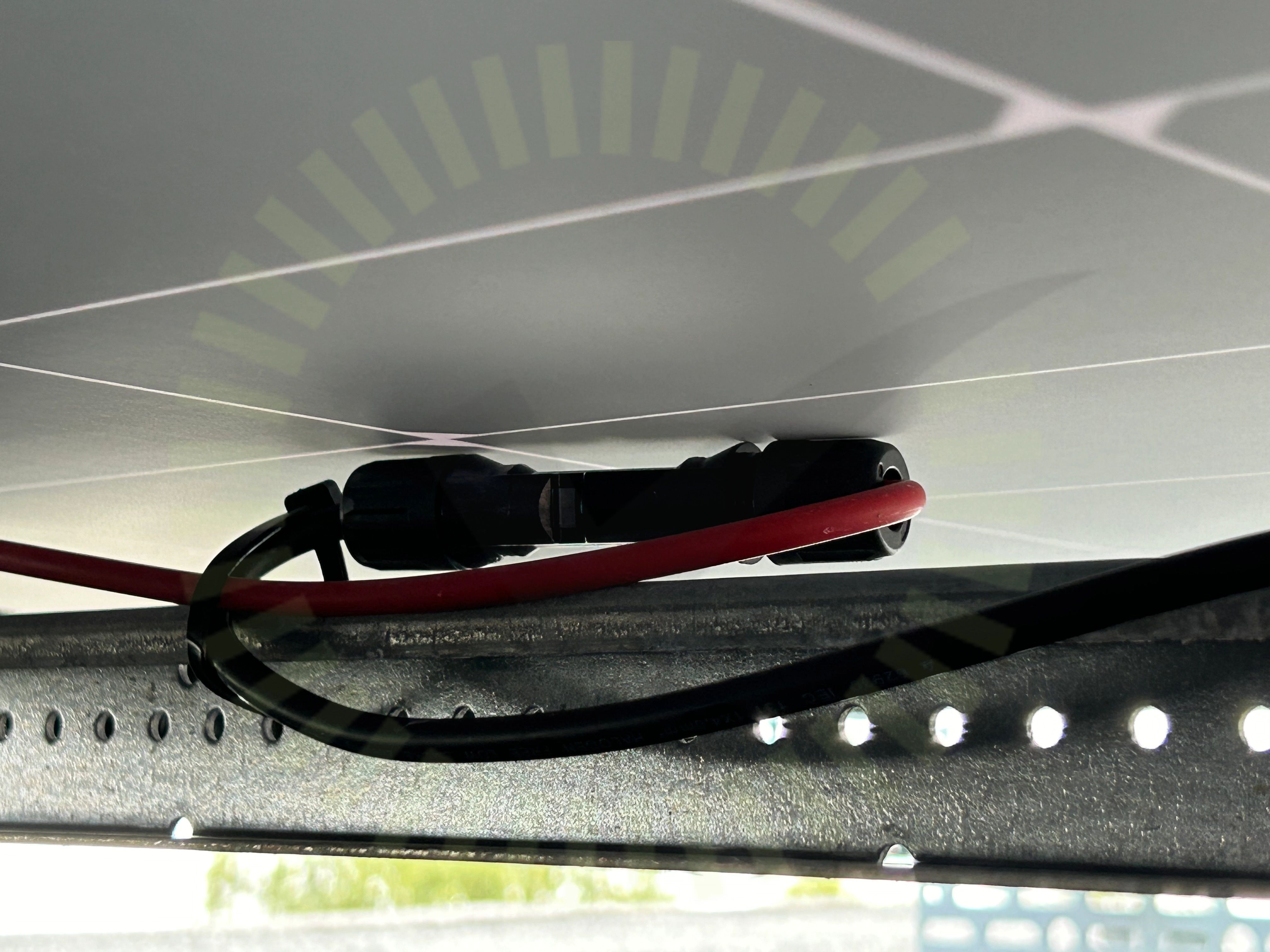

2.1 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

2.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

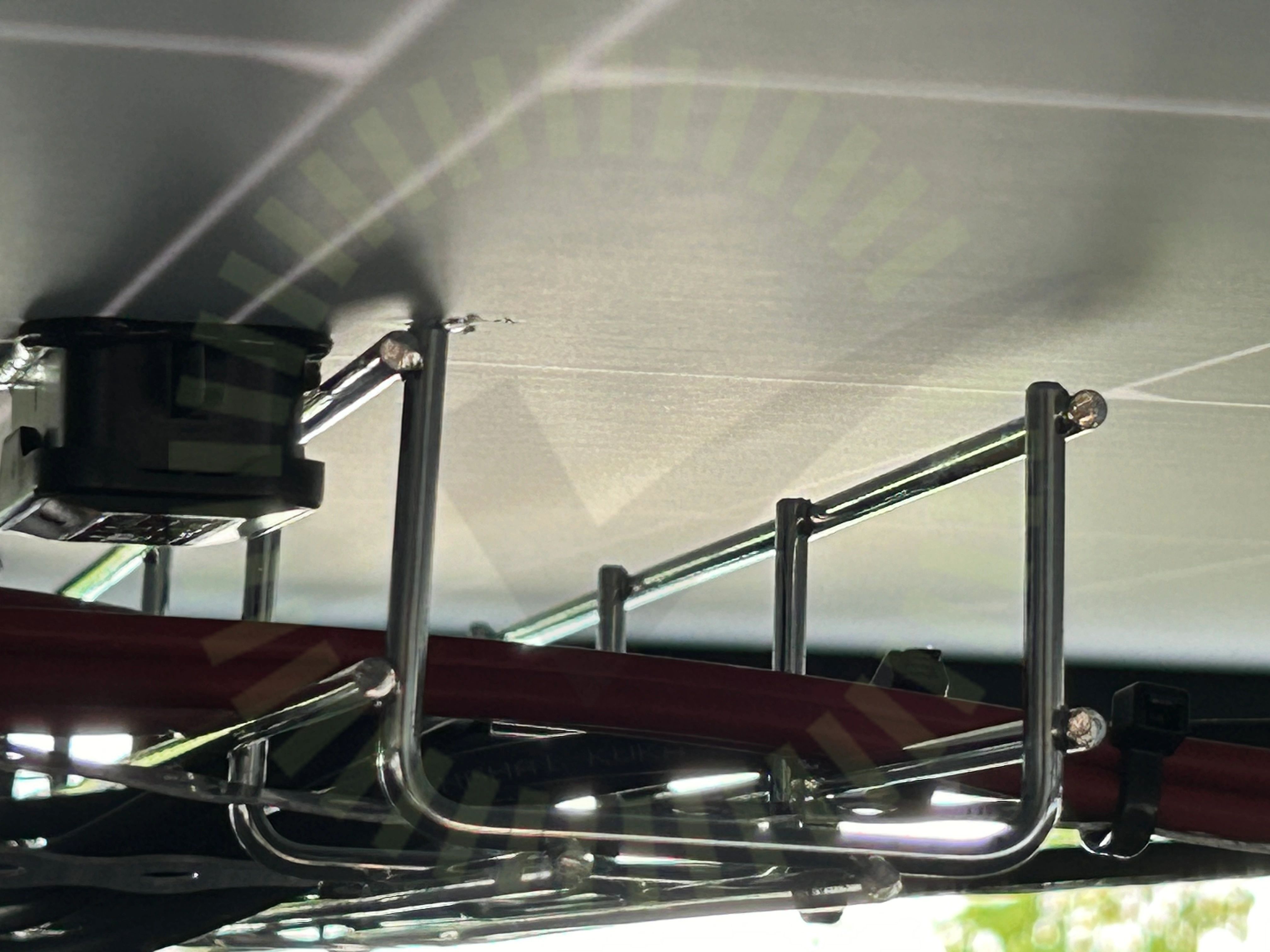

2.3 Skador på panel

Inte godkänd

Kabelstege skaver mot panelens bakstycke.

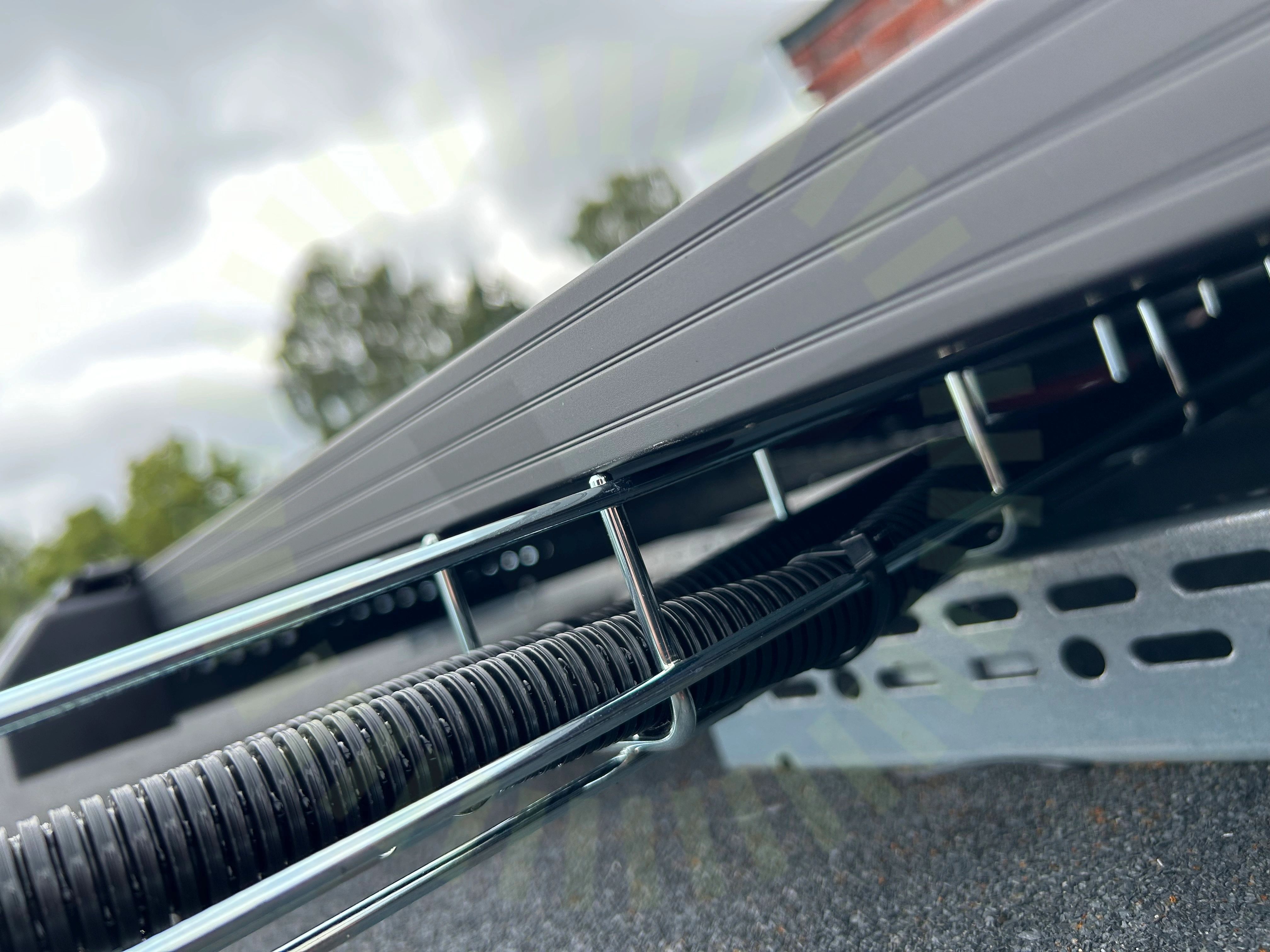

2.4 Spänningar i ram

Inte godkänd

Kabelstege skapar spänningar i panelramen.

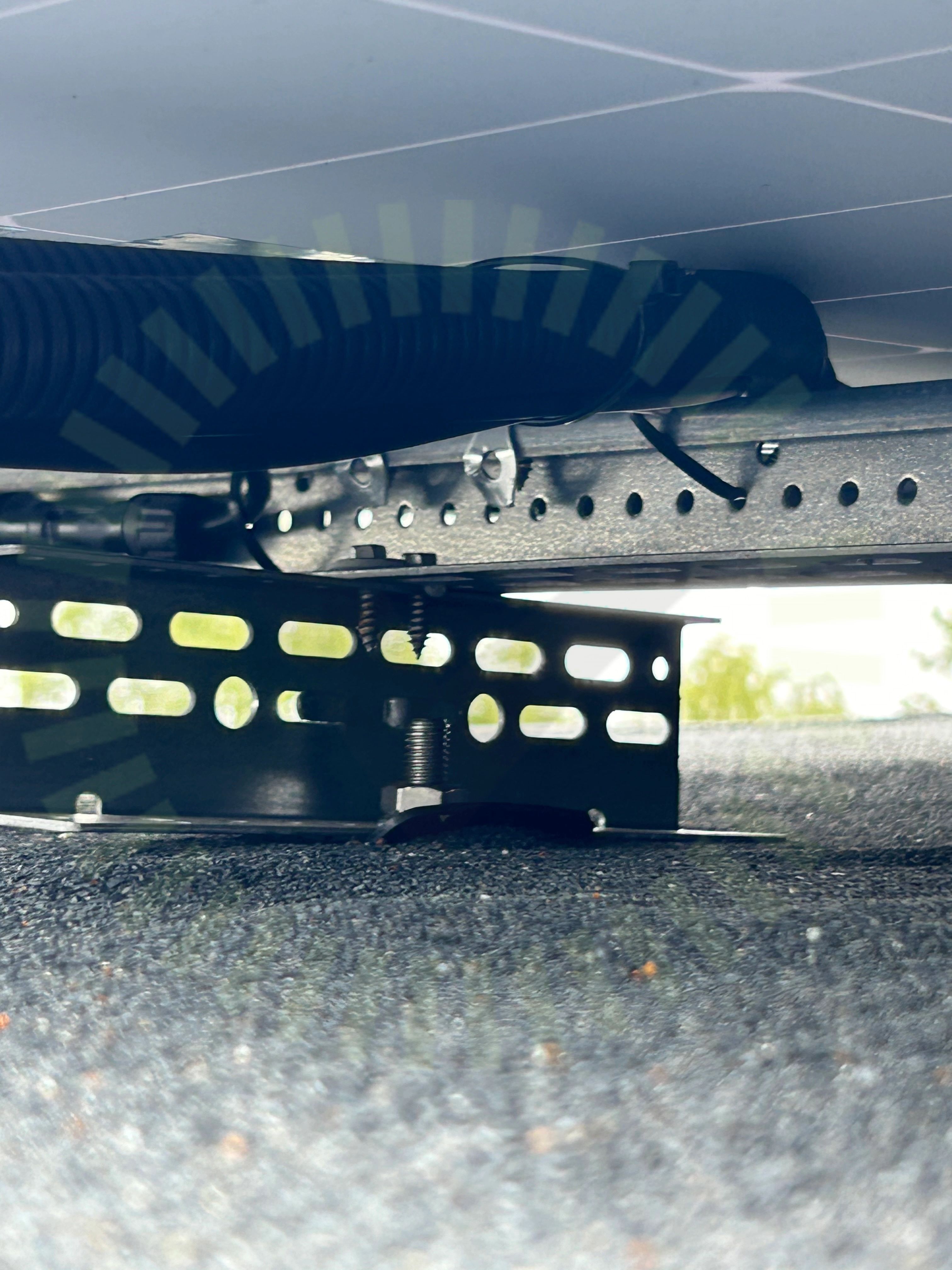

2.5 Föremål mot bakstycke

Inte godkänd

Flexslang trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7

Godkända kontrollpunkter

13/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradeSkuggaStress på kontakterSträngförläggning

Emaldo: Power Core

Anmärkningar

3/41

3.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

3.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

3.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

38/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkadorSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Emaldo: Smartmätare

Anmärkningar

1/4

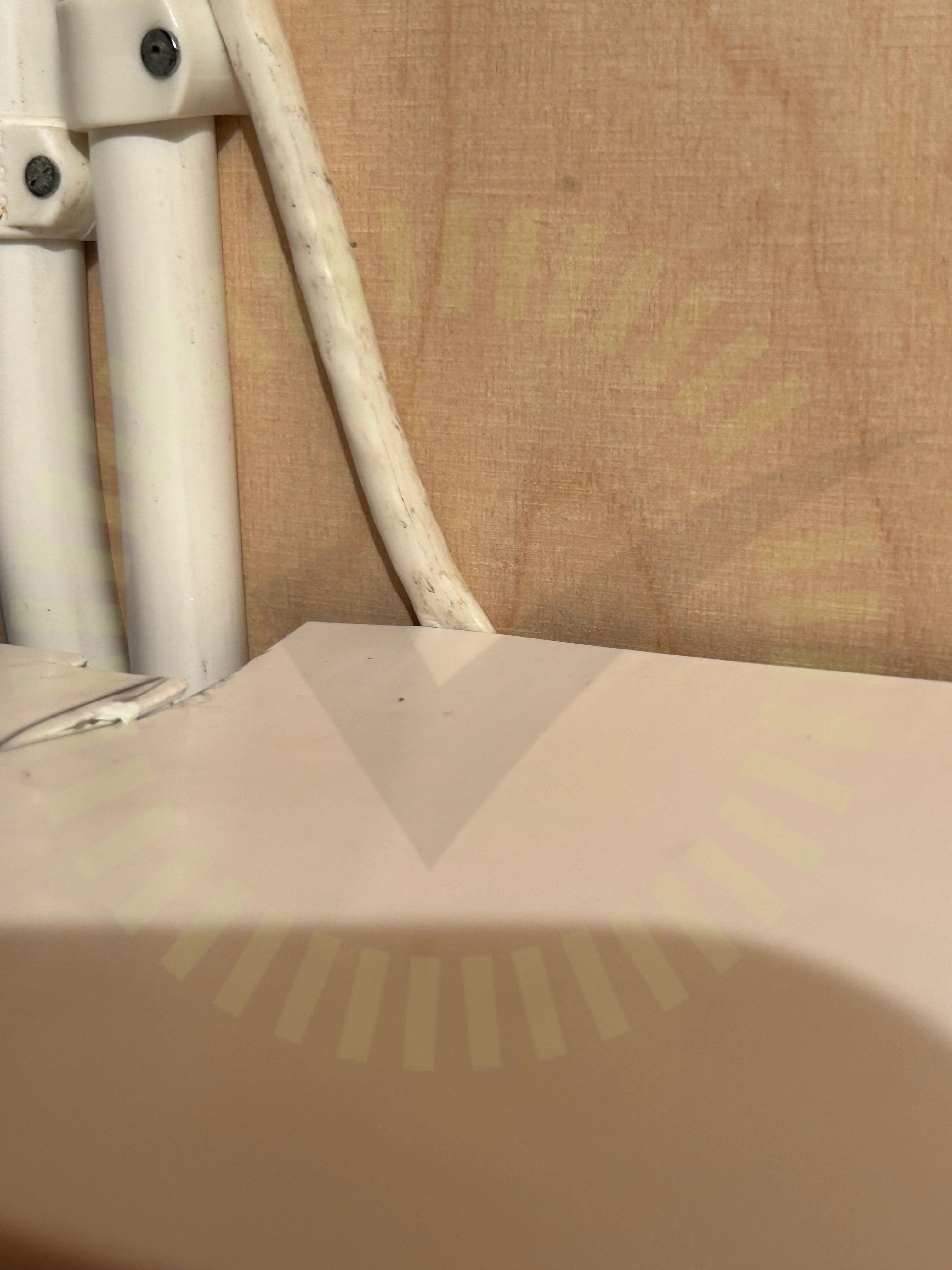

4.1 Skador signalkablage

Inte godkänd

Signalkabel för smartmätare ligger klämd i kapsling.

Godkända kontrollpunkter

3/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktaren

Nordmount: Papptak

Anmärkningar

3/25

5.1 CC infästningar

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

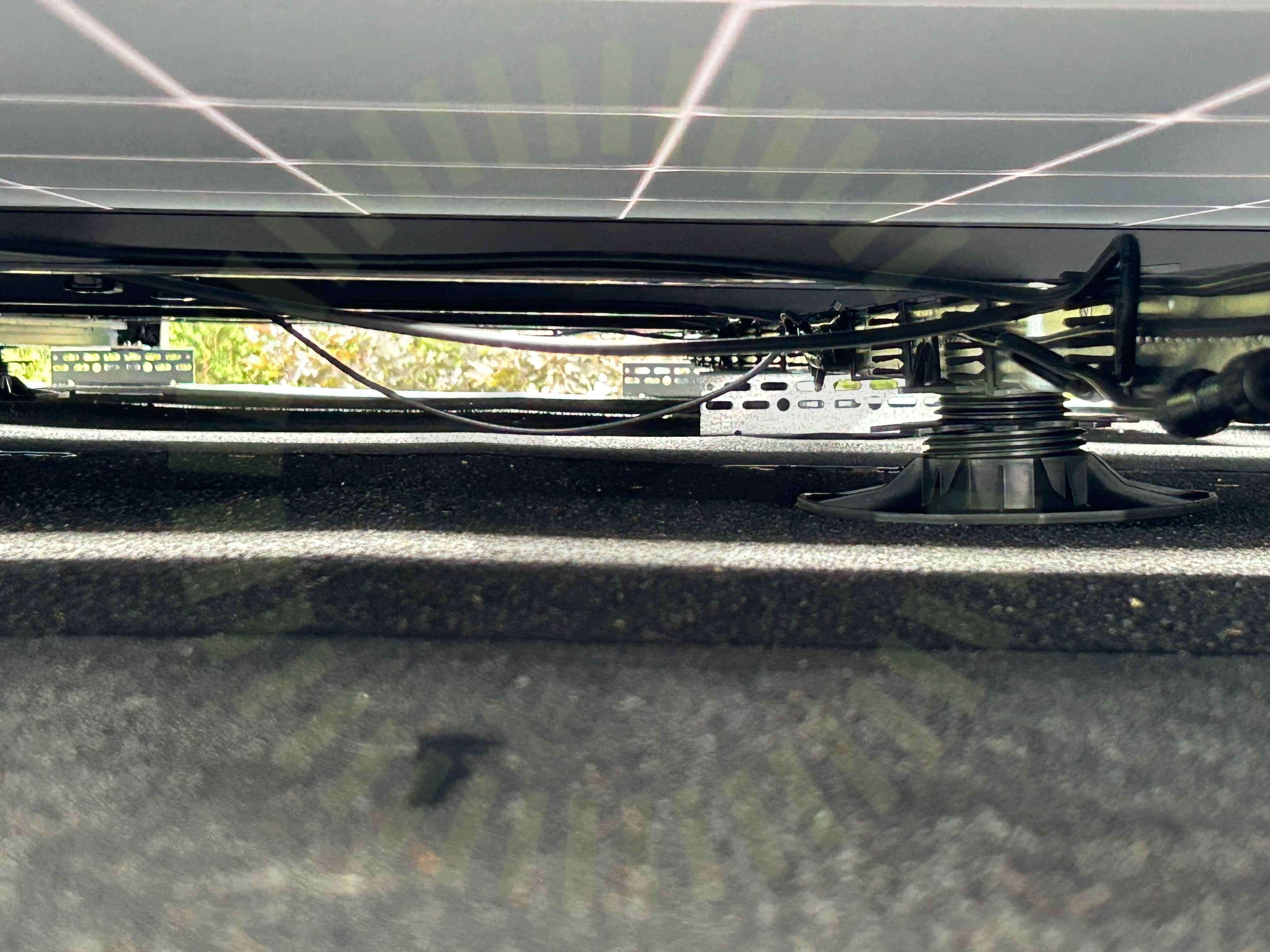

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/25

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Infästning i råspont

Säkerhetsbrytare DC Norwesco

Godkända kontrollpunkter

7/7

BöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Undercentral

Anmärkningar

1/6

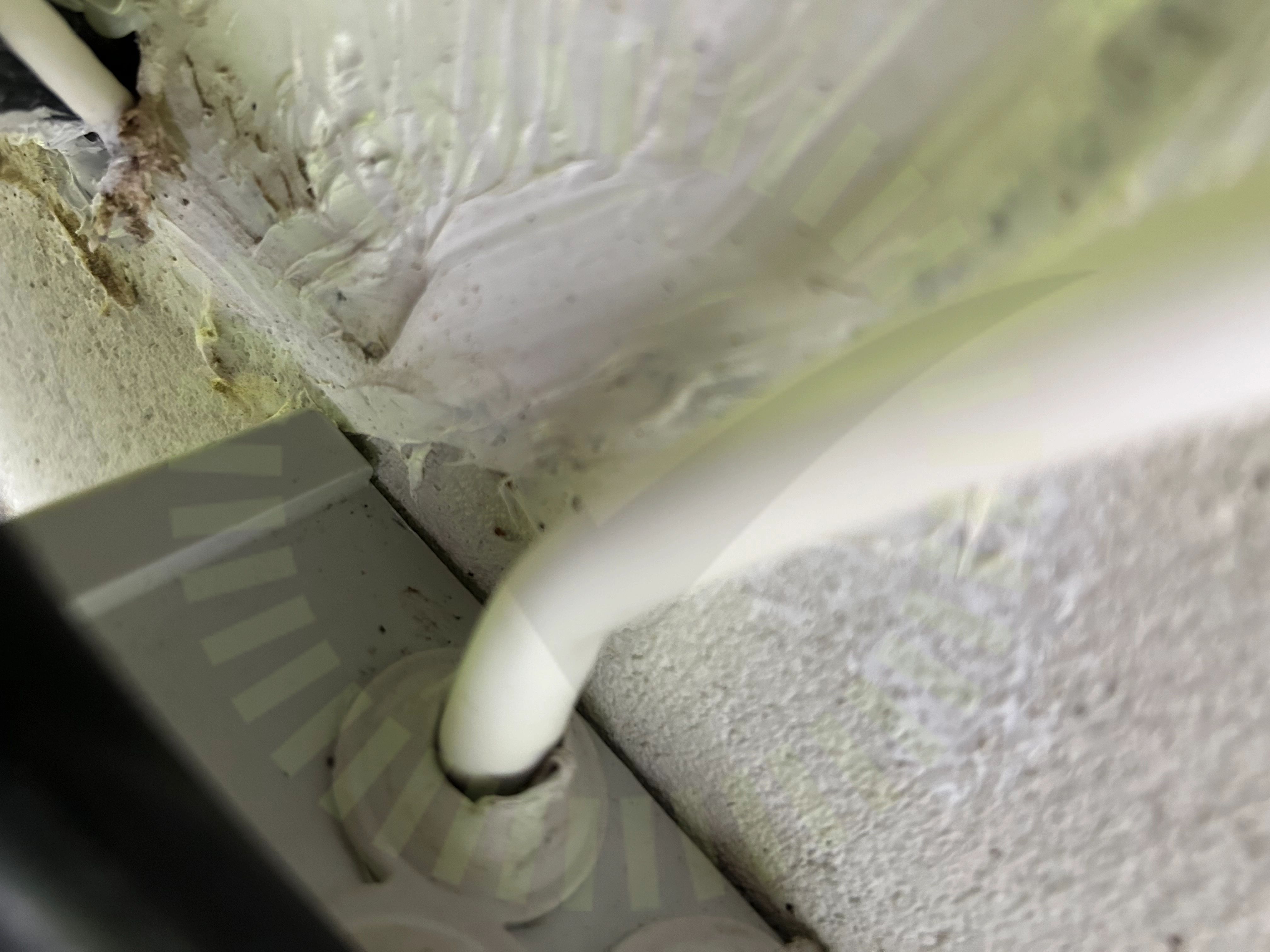

7.1 Kabelinföringar

Inte godkänd

Membranet håller inte fast kabeln samt håller inte tätt.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
