1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
15 september 2023
Ort
Norsholm, Östergötlands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändPanellayout i strängschema stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

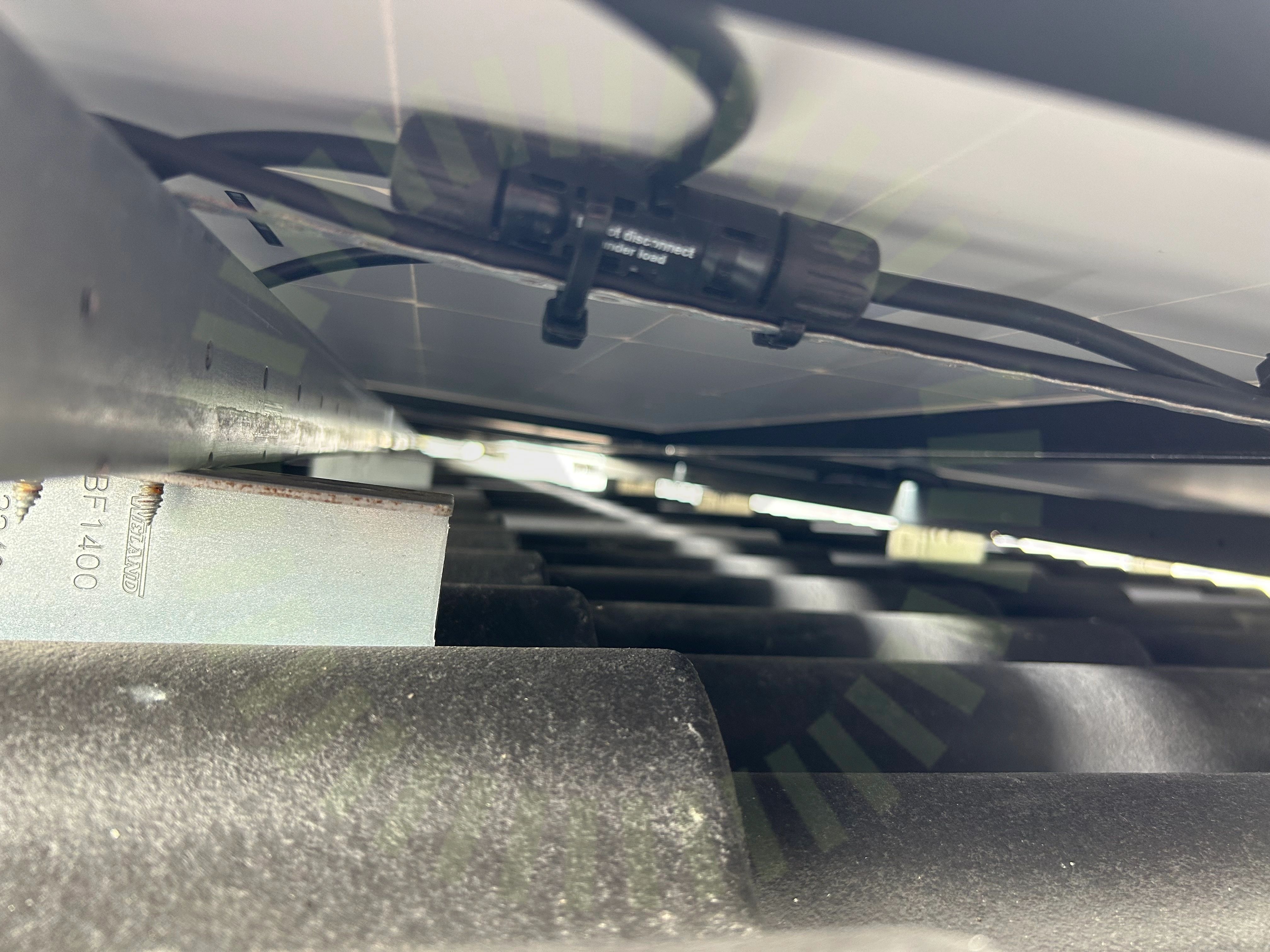

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
7/24

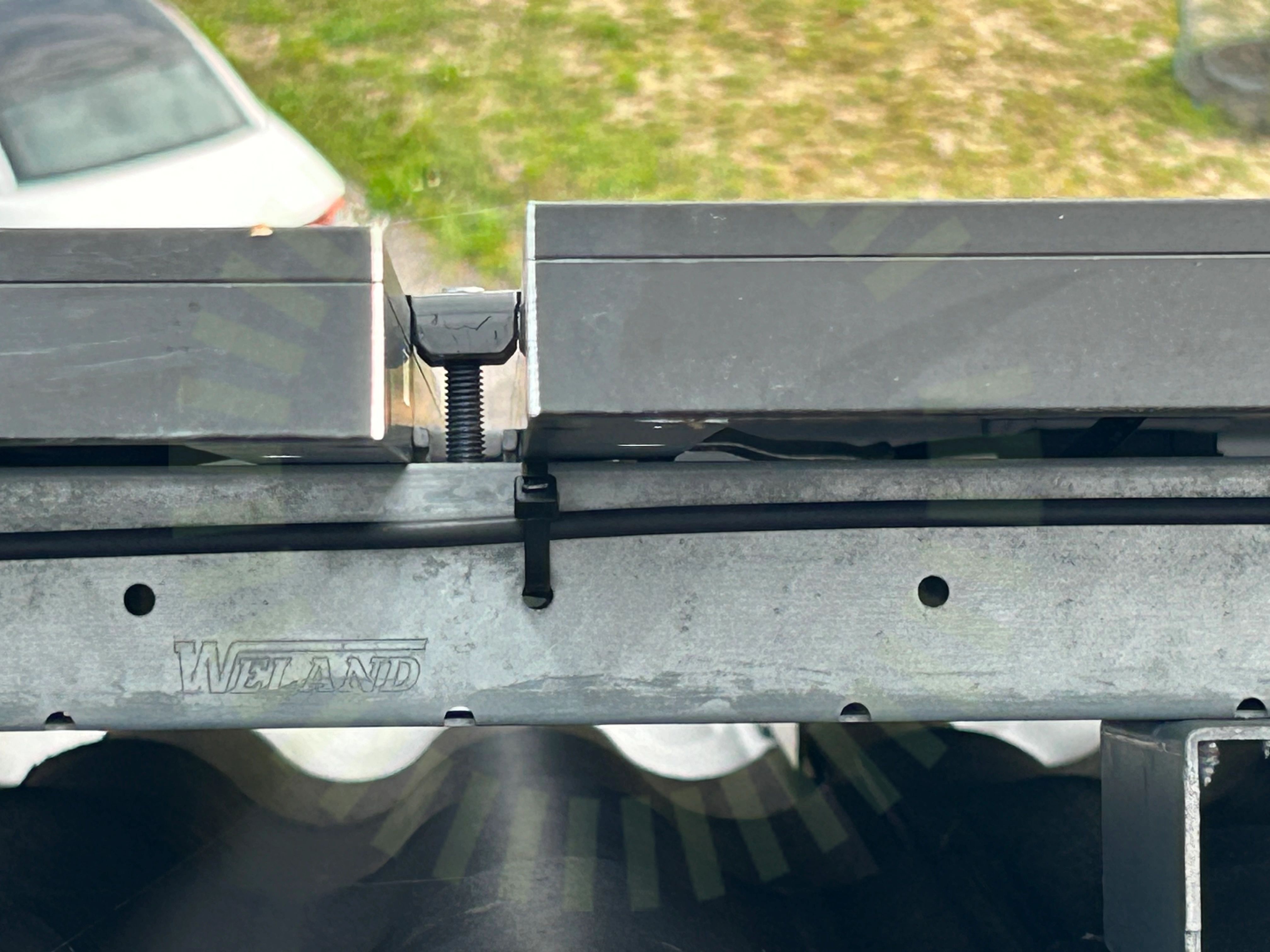

4.1 Föremål mellan skena och panelram
Inte godkändBuntband ligger klämd mellan skena och panelram.
4.2 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
4.4 Snö- och Vindlastberäkning
Inte godkändPanellayout i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
MA5102 Sid 1 (1) | Version 3 - 221101
4.6 Underbyggnad
Inte godkändEn korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

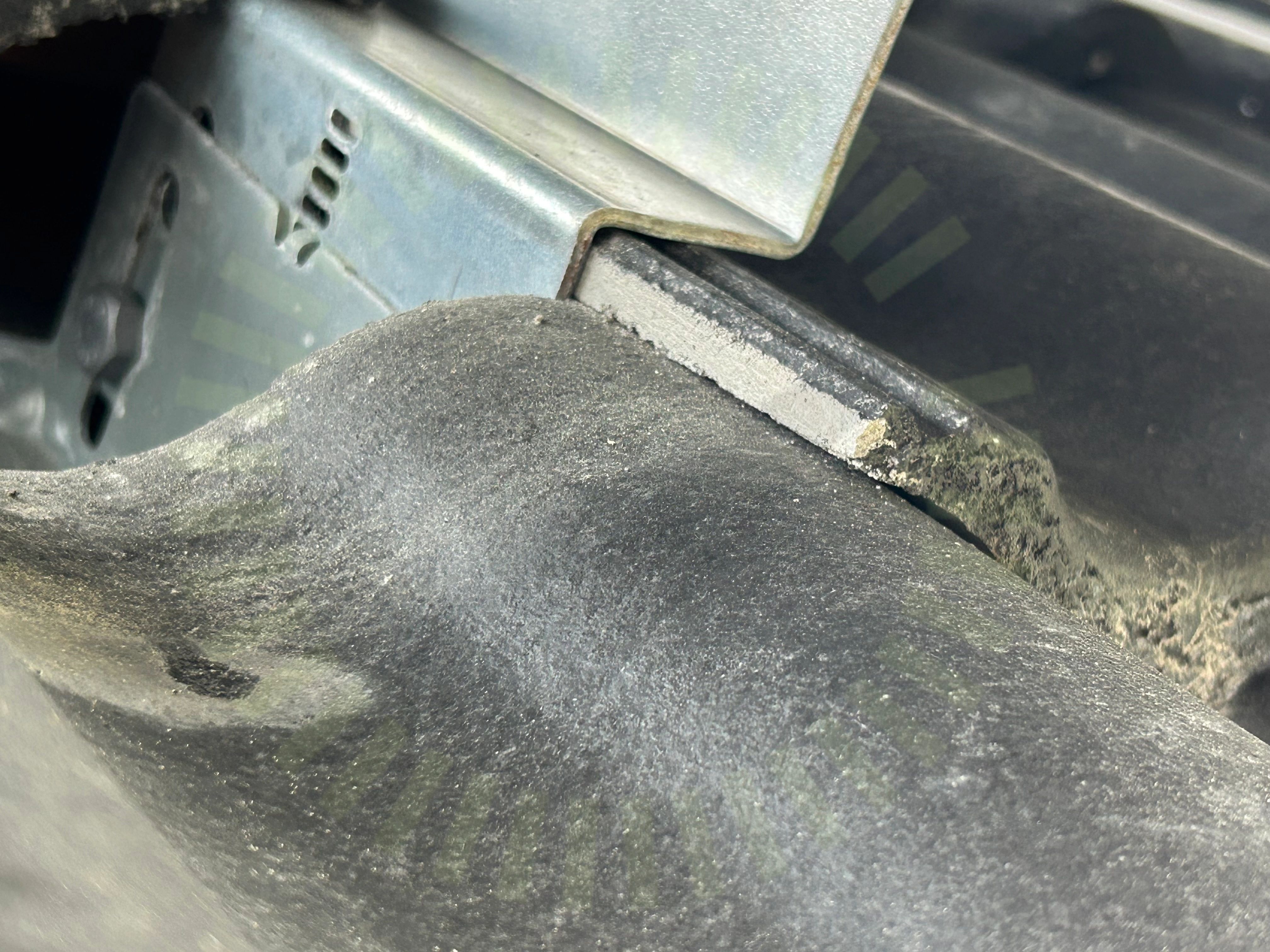

4.7 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
16/24DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Anmärkningar
1/7

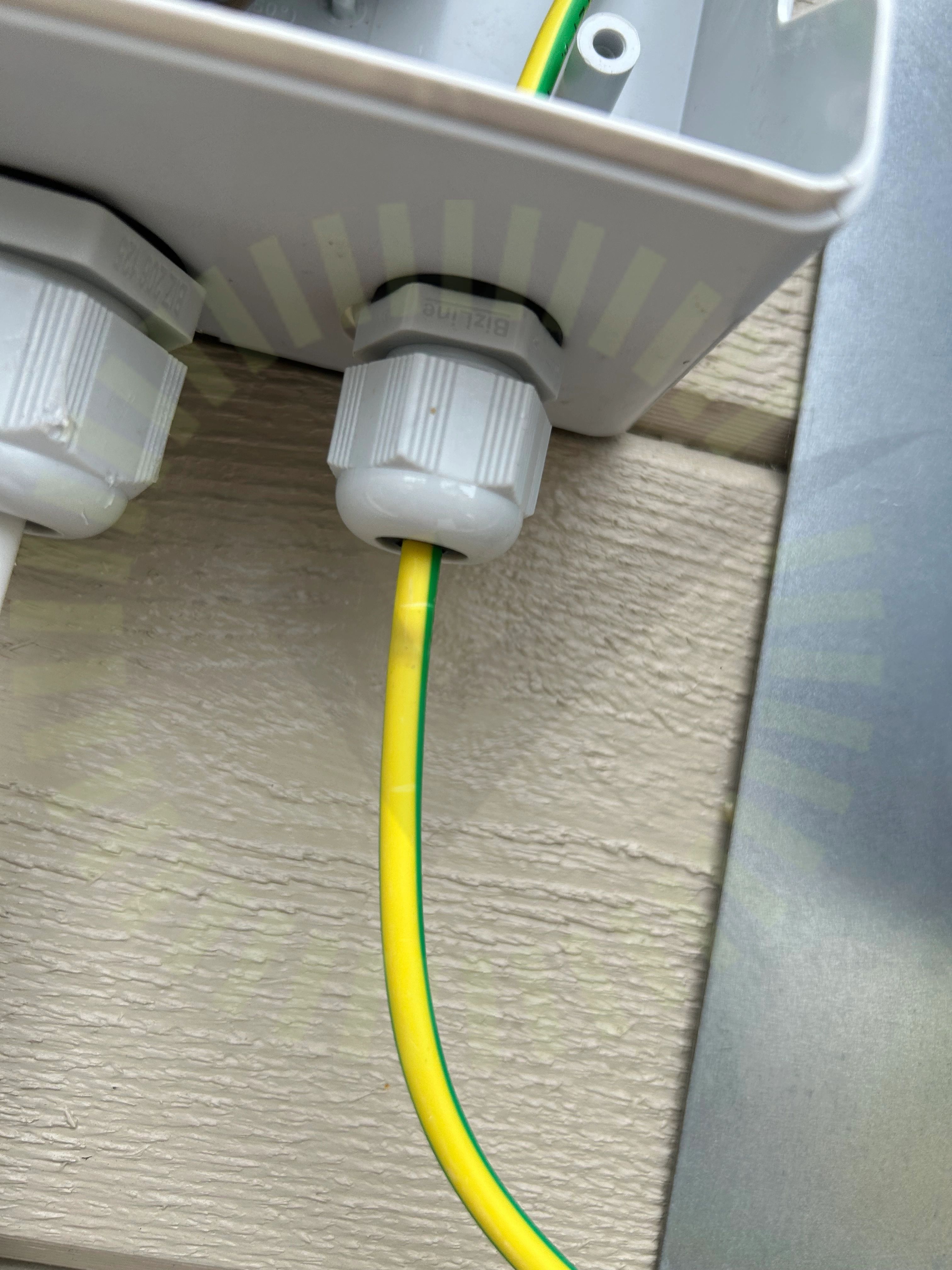

5.1 Förskruvningar
Inte godkändKabel sitter inte fast i förskruvningen.
Godkända kontrollpunkter
6/7BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/56.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på kapsling. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
