Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

24 mars 2023

Ort

Göteborg, Västra Götalands län

Takstolsinfästning

Infästningar

Ledare

+ 5

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SingleRail: CrossHook 3S (33)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

2/7

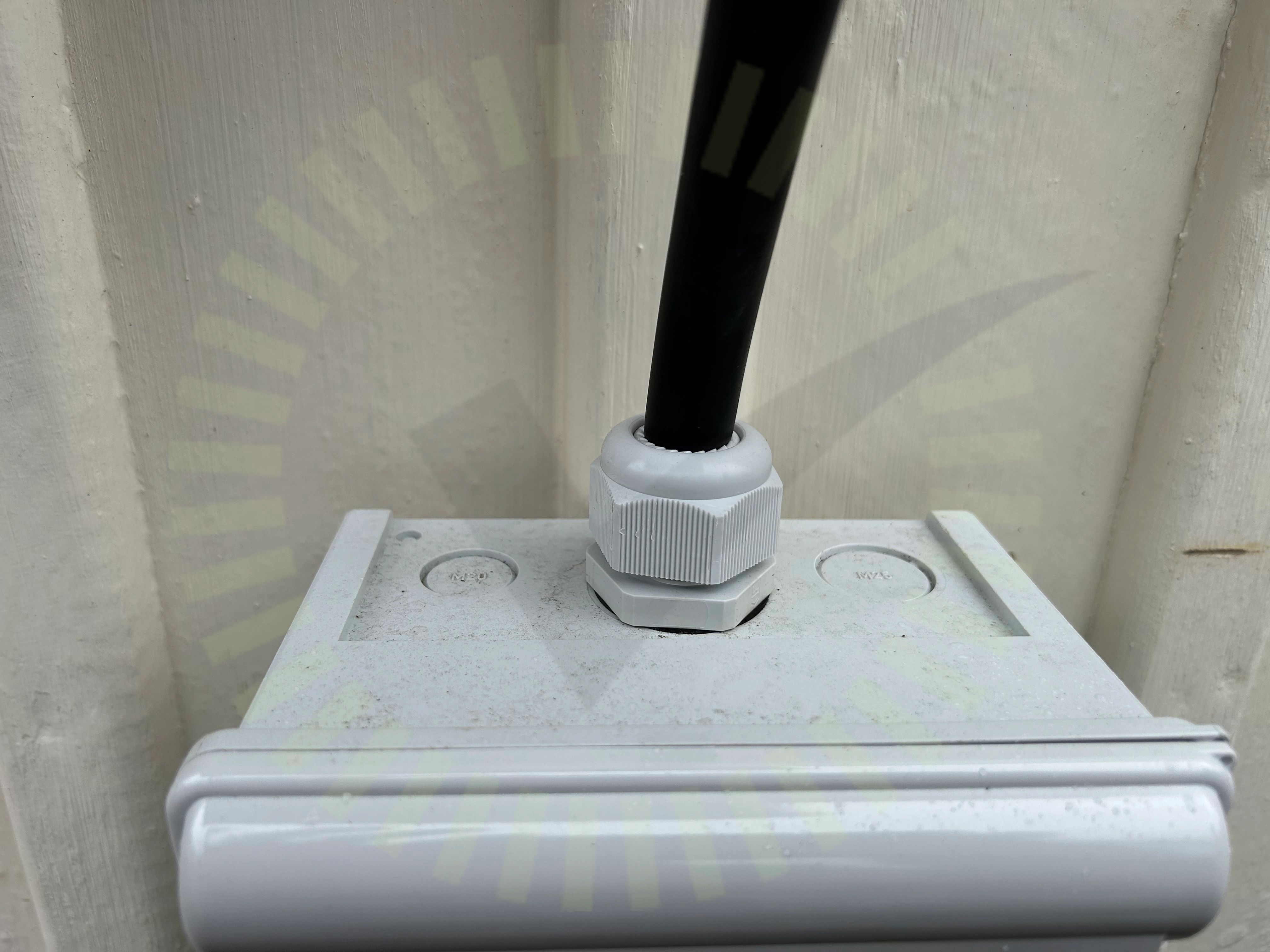

2.1 Förskruvningar

Inte godkänd

Förskruvning på ovan sida. Fukt i kapsling

SS 436 40 00 (522.6.4)

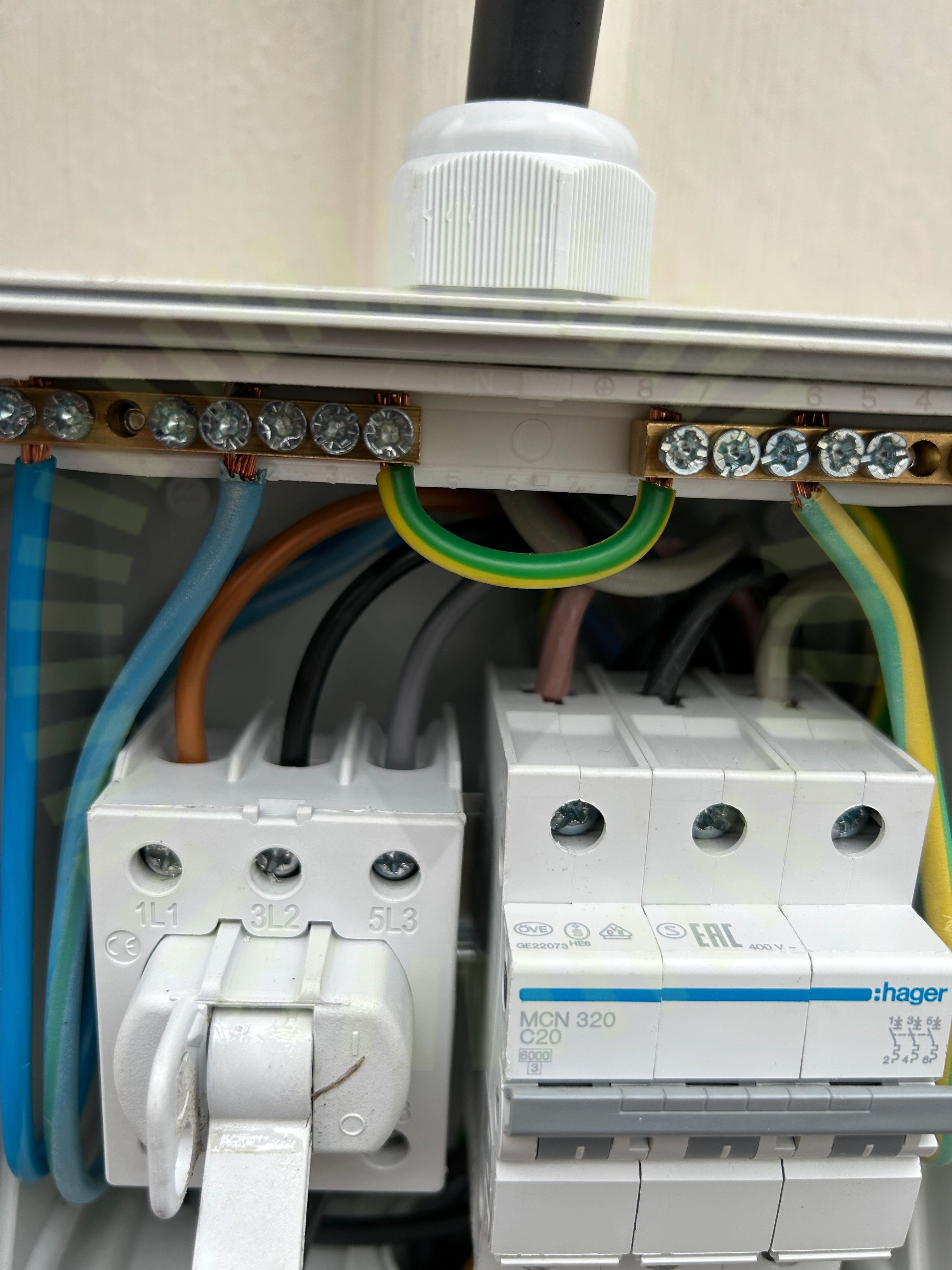

2.2 Ledare

Inte godkänd

Lagt ihop nolla och jord. Huset har 5-ledar-system

Branschstandard

Godkända kontrollpunkter

5/7

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

Godkända kontrollpunkter

15/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/28

4.1 Infästning utanför takstol

Inte godkänd

Takkrokar ej monterade rätt

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Infästningar

Inte godkänd

Nästintill alla takkrokar sitter inte i takstolar

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.4 Takstolsinfästning

Inte godkänd

Takkrokar inte monterade rätt

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

23/28

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skruvar korrekt

Skydd

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsbredd

Termisk brytpunkt skenor

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

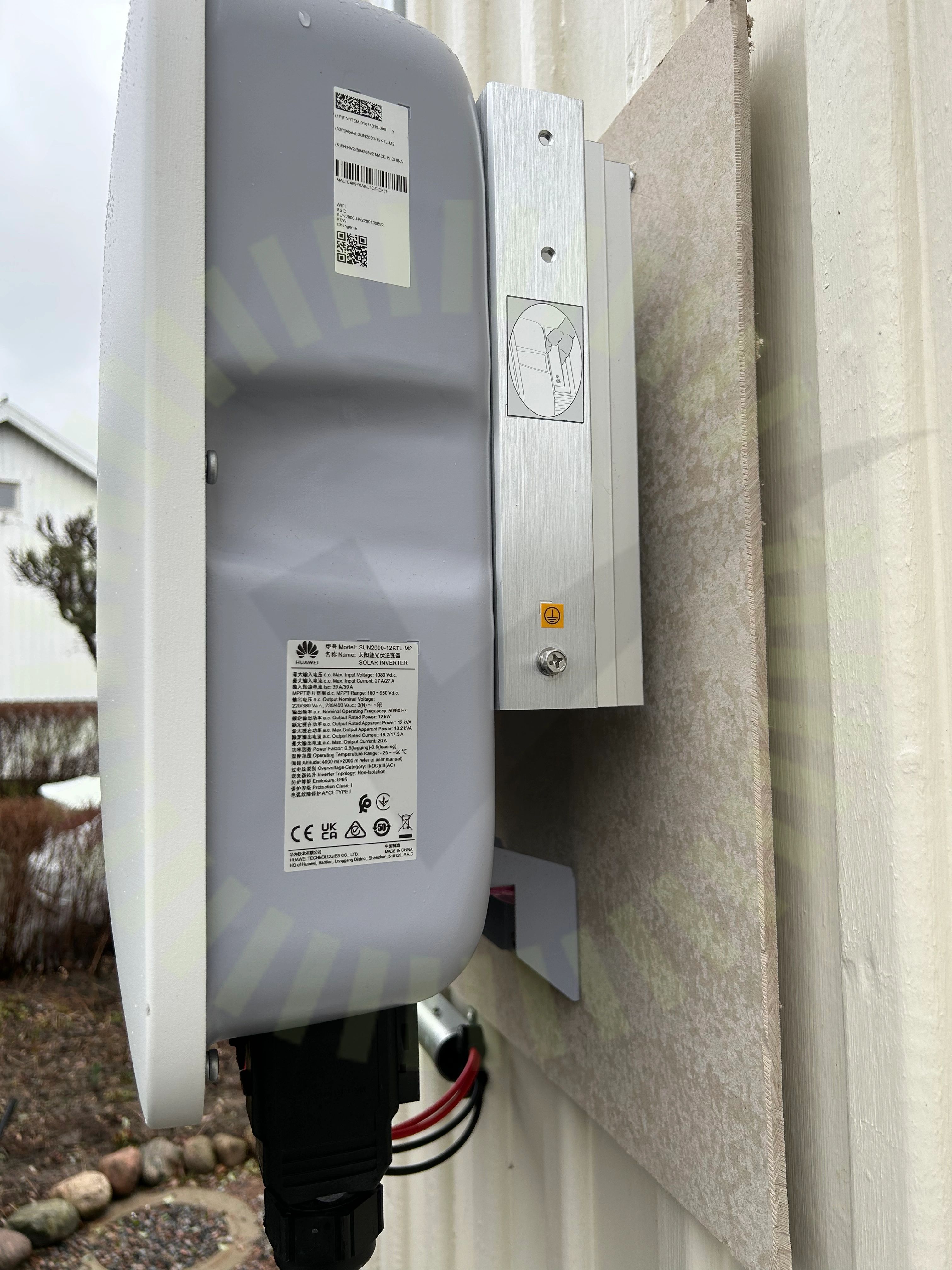

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

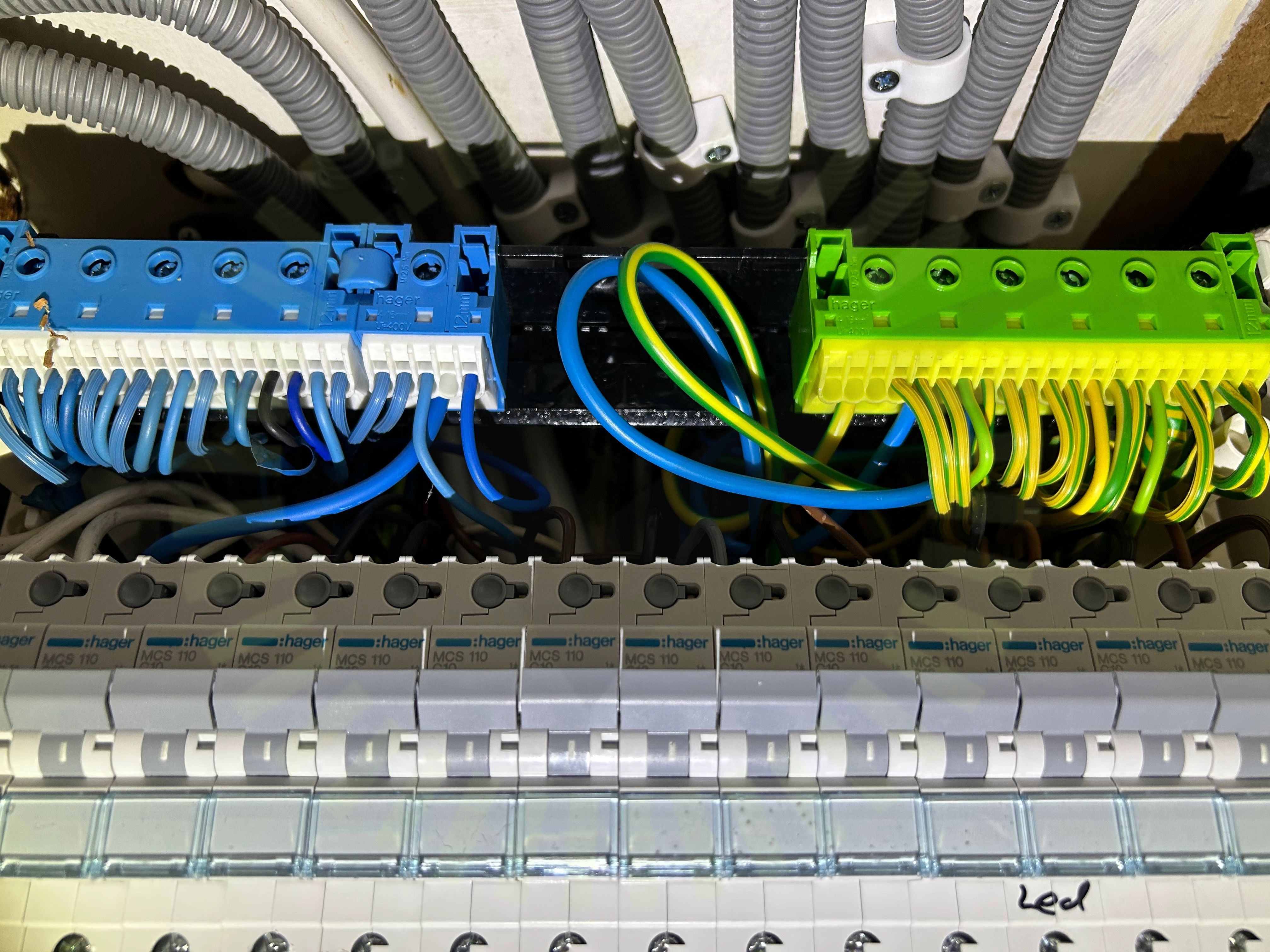

6.2 Ledare central

Inte godkänd

Lagt nolla på jordplint

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
