8.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Besiktningsrapport
9.7
Installation genom
Svea Solar
Datum
25 mars 2025
Ort
Kumla, Örebro län
96% godkända4% ej godkända
Om installationen
PanelerTrina: TSM-NEG9R.25
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Optimerare
Godkända kontrollpunkter
9/9Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareMax total effektMätvärde optimerad strängSträngdesign för SUN2000-M1
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CC90- UNUM Betongpannor
Godkända kontrollpunkter
26/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans infästning i skenaKlämmans placering i skenaLäktinfästningMittklämmorOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9R.25
Godkända kontrollpunkter
14/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Anmärkningar
1/6Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
9.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varningen ska ange att spänningssatta delar kan vara spänningssatta även efter frånskiljning.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/36

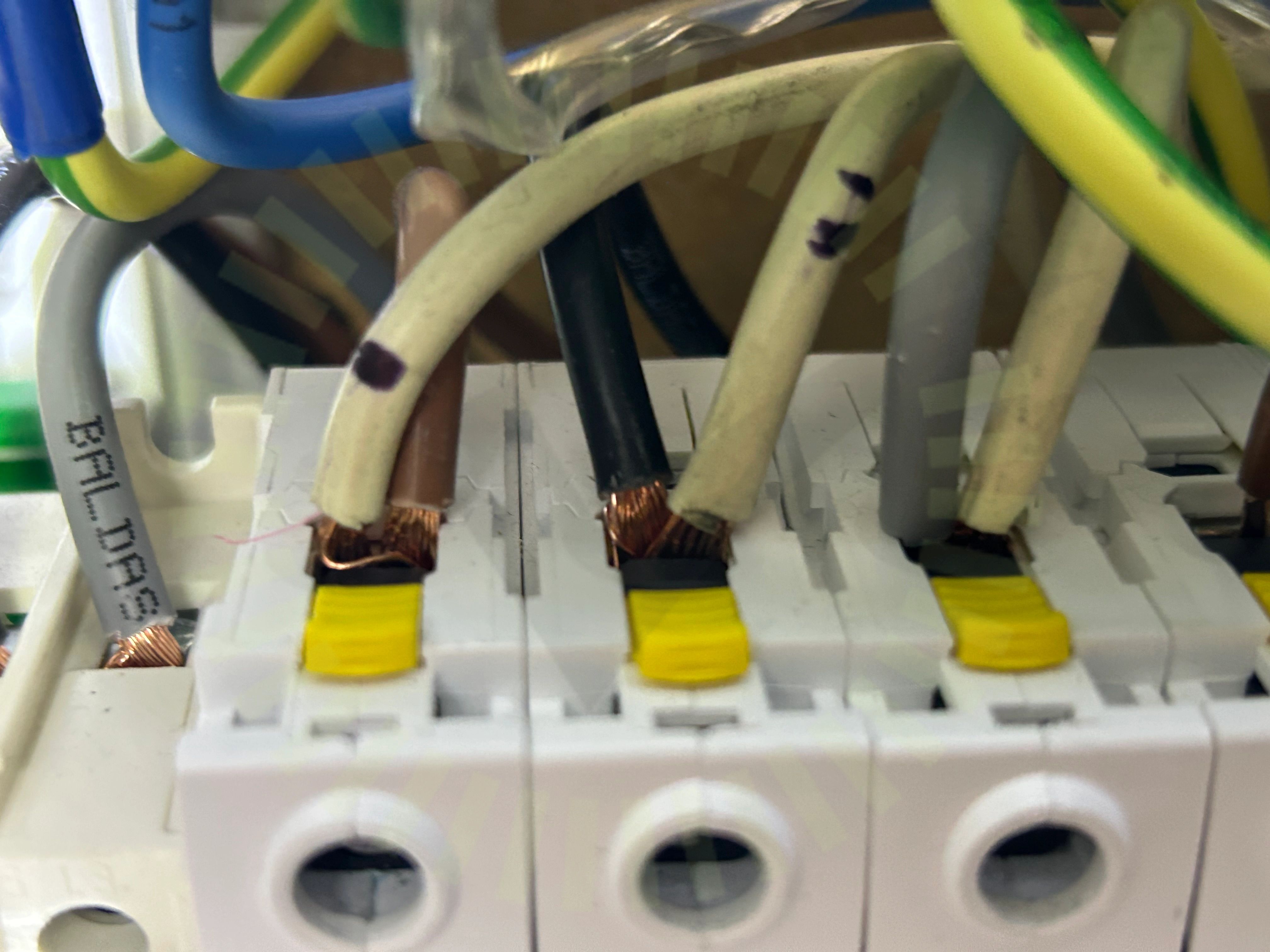

10.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

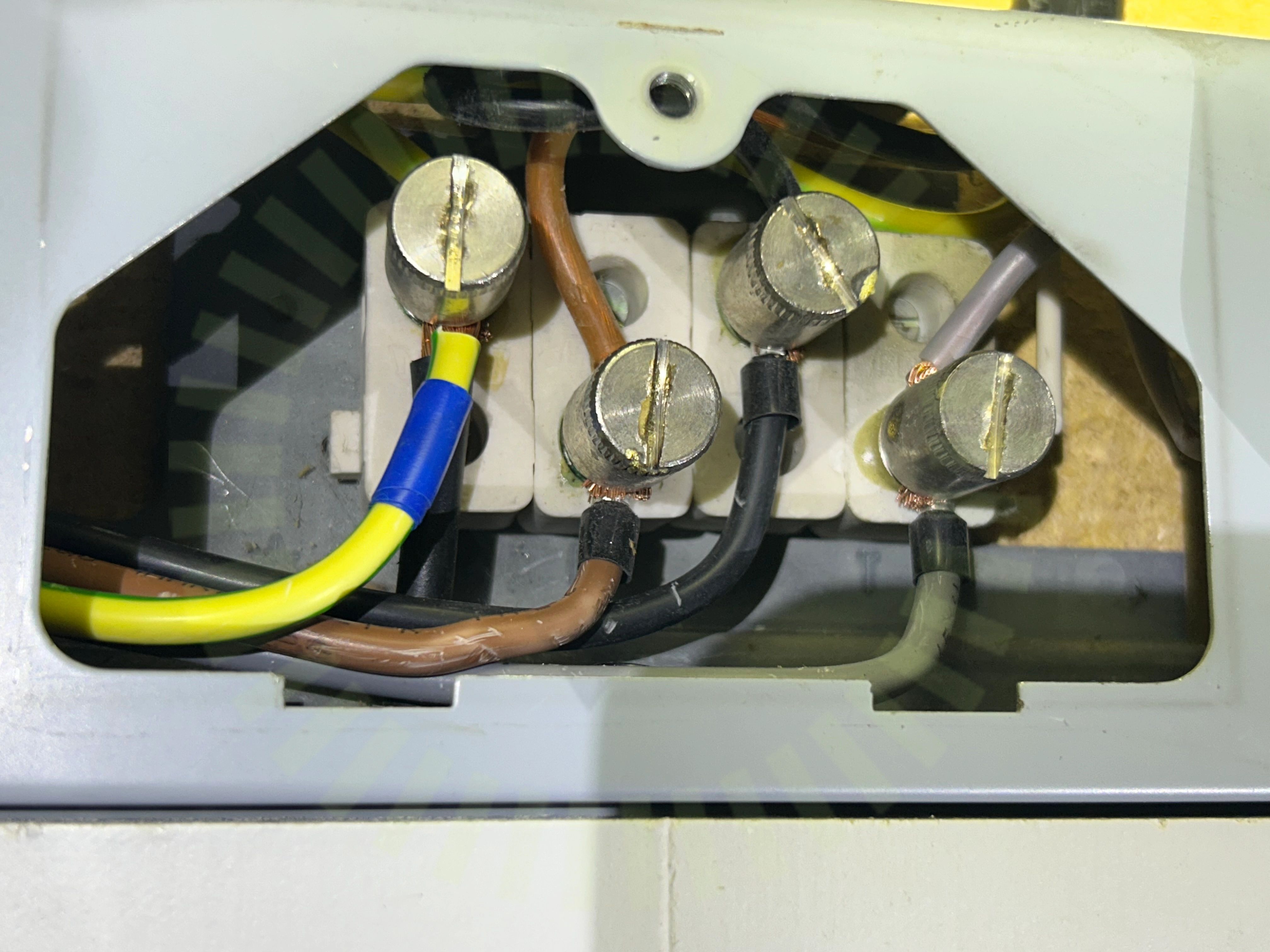

10.2 Anslutning av ledare 2
Inte godkändEnkardelig och mångkardeligkabel ligger under samma plint.

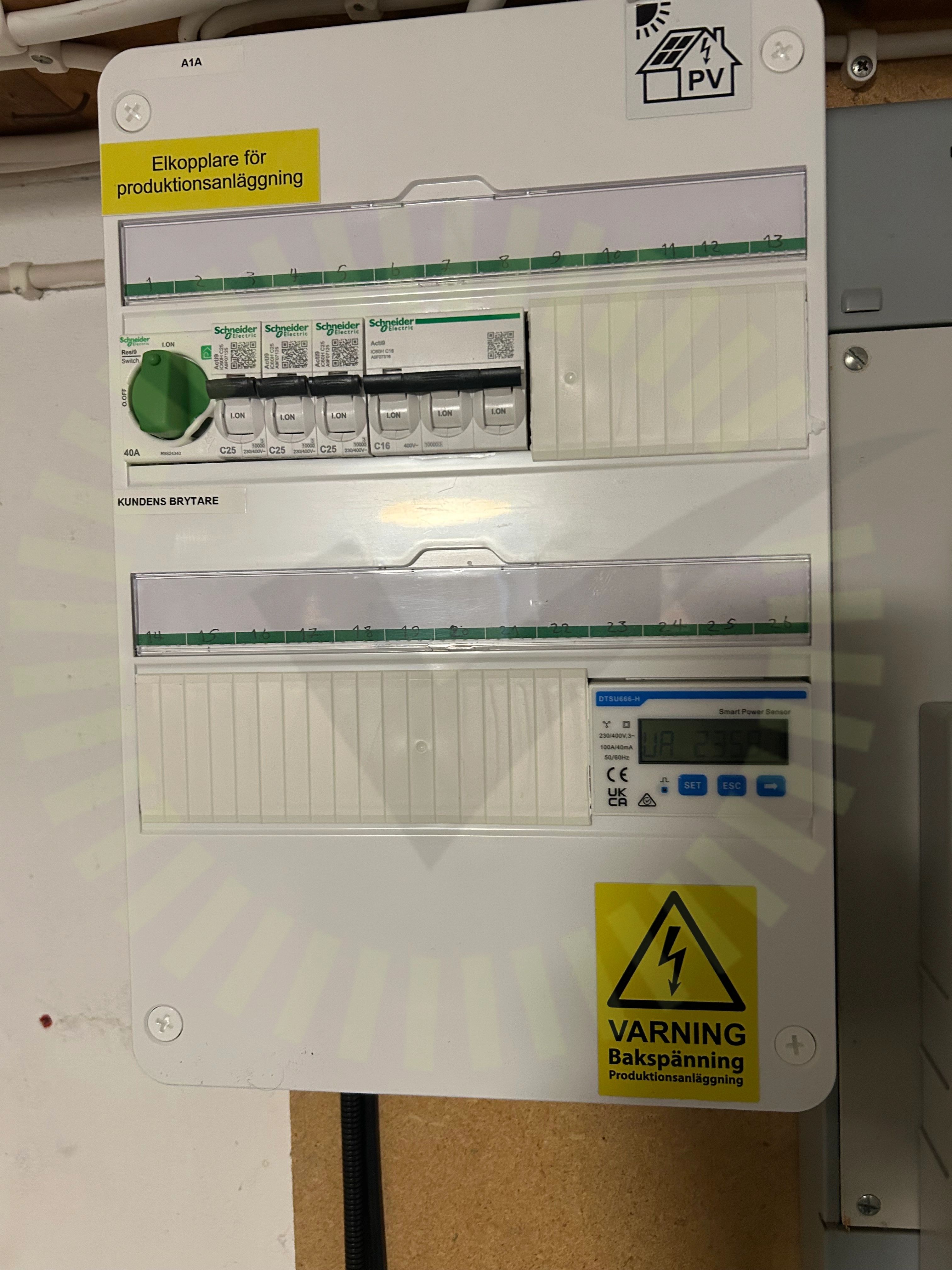

10.3 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
33/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
