Besiktningsrapport

Besiktningens betyg

8.8

/10
Installation av
Solaritet AB
Datum
20 juni 2022
Ort
Uppsala , Uppsala län

Fästens placering

Fästens placering

Kabeluppfästning

Kabeluppfästning

Panel separerade

Panel separerade

+ 1

+ 1
90% godkända
10% ej godkända

Om installationen

Paneler

PhonoSolar: PS-XXXM4-20/UH

Montagesystem

Weland Stål: Råspont

Växelriktare

Solis: 3P(3-20)K-4G

Tillbehör

Säkerhetsbrytare AC

Solaritet AB

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter
5/6
Böjradie
Förskruvningar
Infästning
Placering
Rakt monterad
Ej tillgängligt vid besiktning
1/6
Egenskaper

Tak 1, PhonoSolar: PS-XXXM4-20/UH

Anmärkningar
2/10
Fästens placering
2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 8 cm från klämman till panelens överkant på den övre raden och 11 cm från panelens kant till fästet på den undre raden.

Tillverkarens anvisningar
Panel separerade

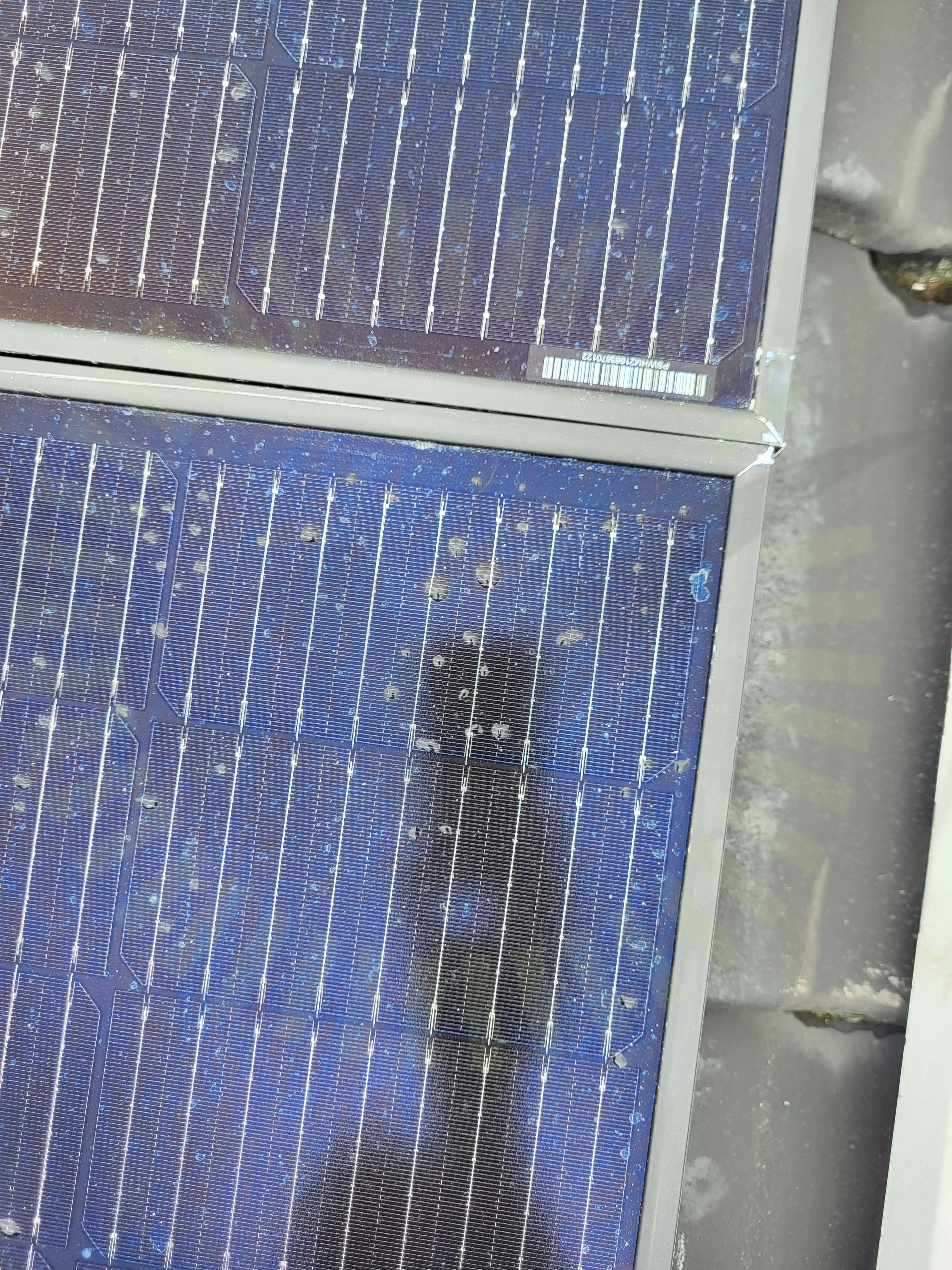

2.2 Panel separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Tillverkarens anvisningar
Godkända kontrollpunkter
8/10
Dragavlastade
Dräneringshål
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Skador
Skugga
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar
4/17
Infästning: Avstånd panna

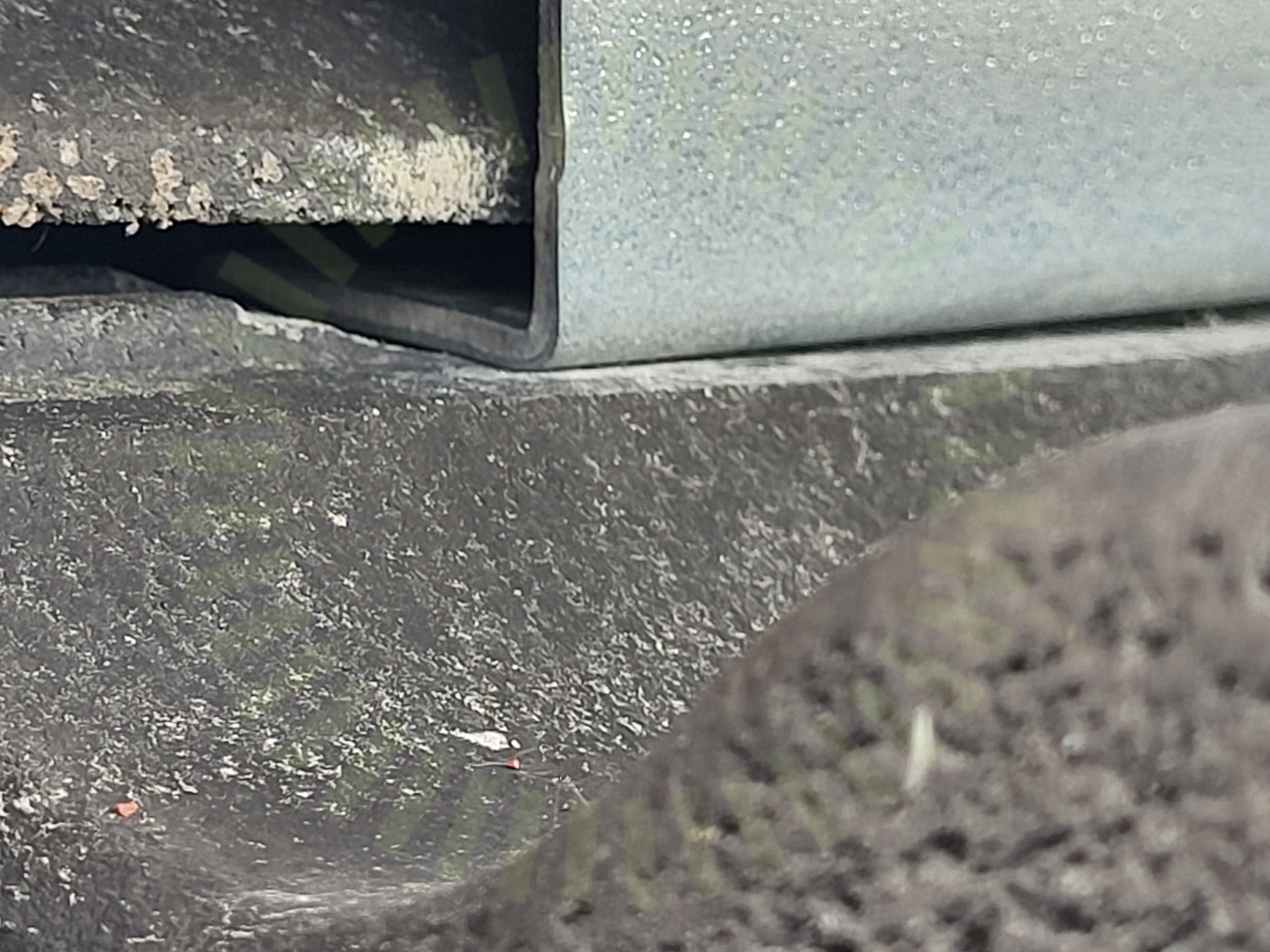

3.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar
Kabeluppfästning

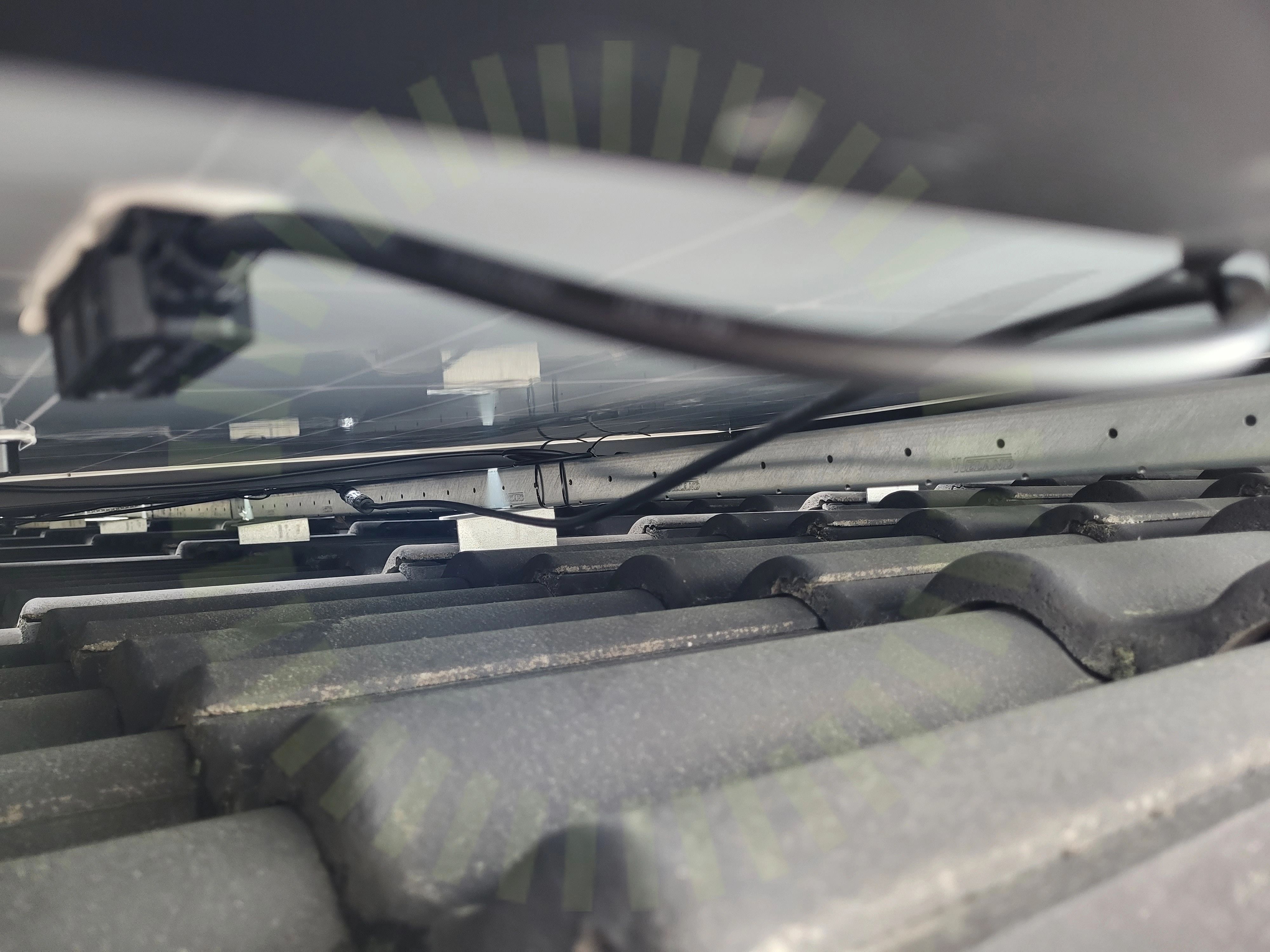

3.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenor: Överhäng

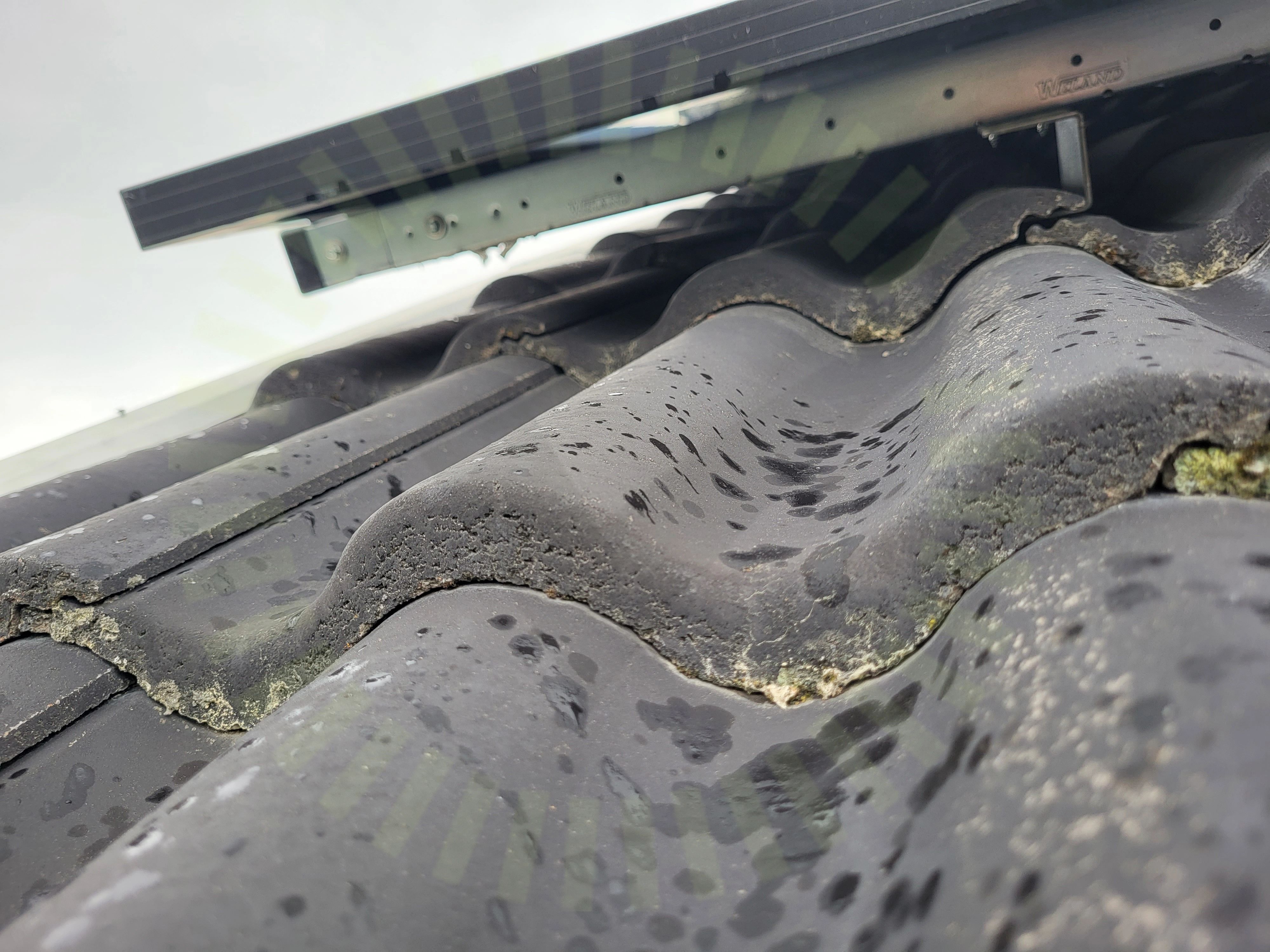

3.3 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar. Uppmätt 60 cm plus att skenan är skarvad vid skenansände vid överhänget.

Tillverkarens anvisningar
3.4 Skenor: Avstånd

Inte godkänd

Enligt lastberäkningen skall det vara 115 cm mellan skenorna uppmätt 140 cm. Det finns plats att flytta ned skenan en pannrad och då hade panelens överhäng stämmer bättre med panelens klämzon.

Tillverkarens anvisningar
Godkända kontrollpunkter
13/17
Fästen: Slutfäste
Främmande material
Infästning: CC mått
Infästning: Infästning Råspont
Mittfäste
Shims
Skador
Skarp kant
Skenor: Infästning
Skenor: Skarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Märkning
Tillförlitligt fäst
Varning för backspänning
Varning för likström

Växelriktare

Godkända kontrollpunkter
21/21
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Kablage dubbelisolerad
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Säkring
Växelriktare: El: Förskruvning
Växelriktare: El: Kabel
Växelriktare: El: Kontakter
Växelriktare: El: PE
Växelriktare: Placering: Fastsäkring av produkt
Växelriktare: Placering: Utrymme
Växelriktare: Skador
