Besiktningsrapport

Besiktningens betyg

7.9

/10
Installation av
Nordpolen Energi
Datum
9 maj 2022
Ort
Färjestaden, Kalmar län

Skenor: Överhäng

Skenor: Överhäng

Montagesystem: Säkerhetsavstånd

Montagesystem: Säkerhetsavstånd

Skenor: Avstånd

Skenor: Avstånd

+ 3

+ 3
83% godkända
17% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Elmaterial: Kapsling

Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Solpaneler

Anmärkningar
1/1
1.1 Placering klämzon

Inte godkänd

Klämmorna är inte placerade inom tillverkarens godkända klämzon.


Säkerhetsbrytare AC

Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad

Varselmärkning

Anmärkningar
2/5

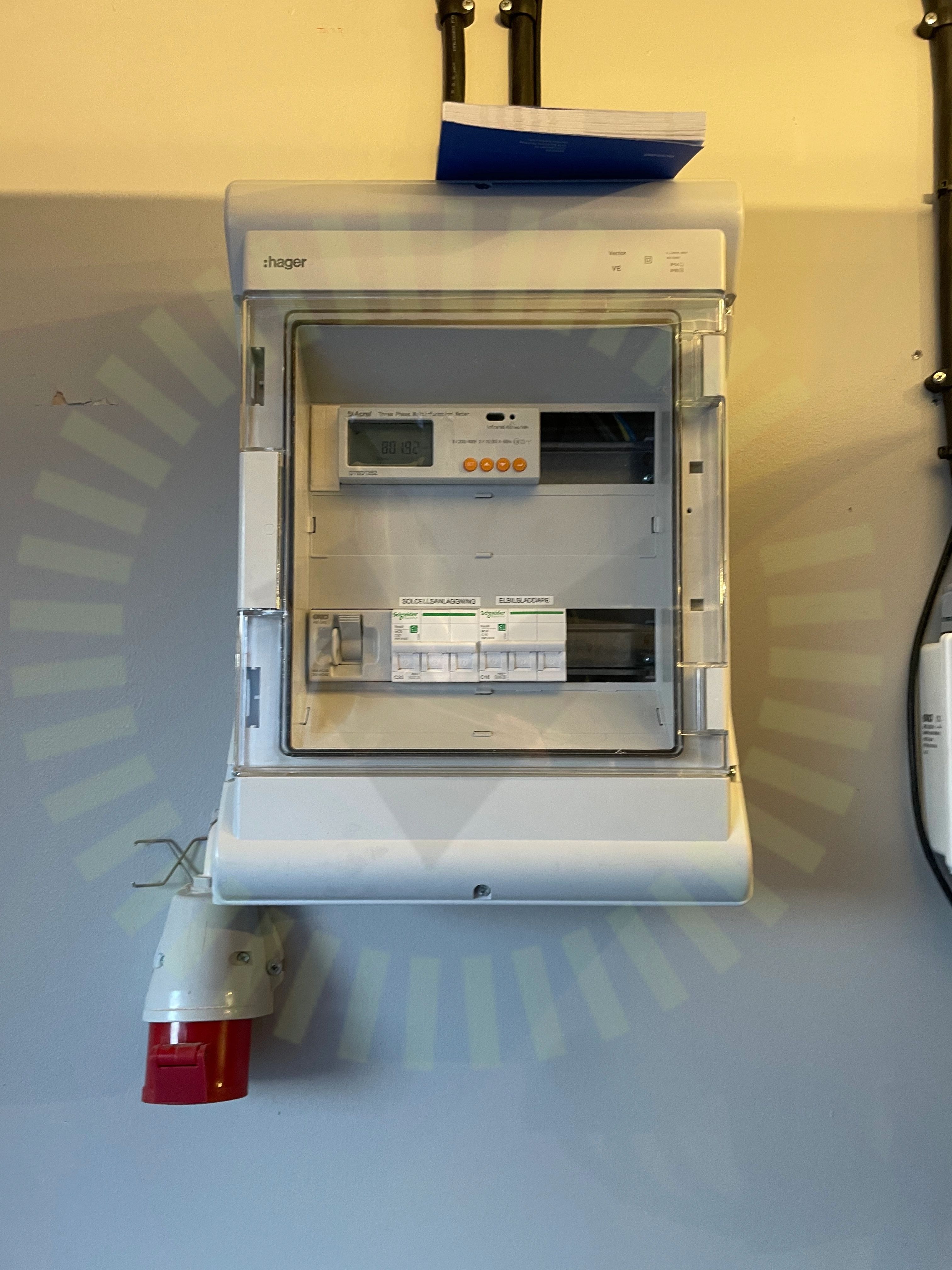

Informering av solceller
3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
3.2 Varning för likström

Inte godkänd

Märkningen saknas vid växelriktare

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/5
Märkning
Tillförlitligt fäst
Varning för backspänning

Villa, DMEGC: DM(XXX)M10-72HBB/-V

Godkända kontrollpunkter
12/12
Avstånd till hav
Bakstycke: Föremål
Fästenas överlappning
Kablar: Dragavlastade
Klämmornas storlek
Kontakter: Förbindelse
Mellanrum
Placering: Höjdskillnad
Placering: Skugga
Ram: Dräneringshål
Solpaneler: Skador
Sträng: Förläggning

Villa, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar
1/12
5.1 Mellanrum

Inte godkänd

Panelernas ramar är inte separerade.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 6
Godkända kontrollpunkter
11/12
Avstånd till hav
Bakstycke: Föremål
Fästenas överlappning
Kablar: Dragavlastade
Klämmornas storlek
Kontakter: Förbindelse
Placering: Höjdskillnad
Placering: Skugga
Ram: Dräneringshål
Solpaneler: Skador
Sträng: Förläggning

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar
5/24

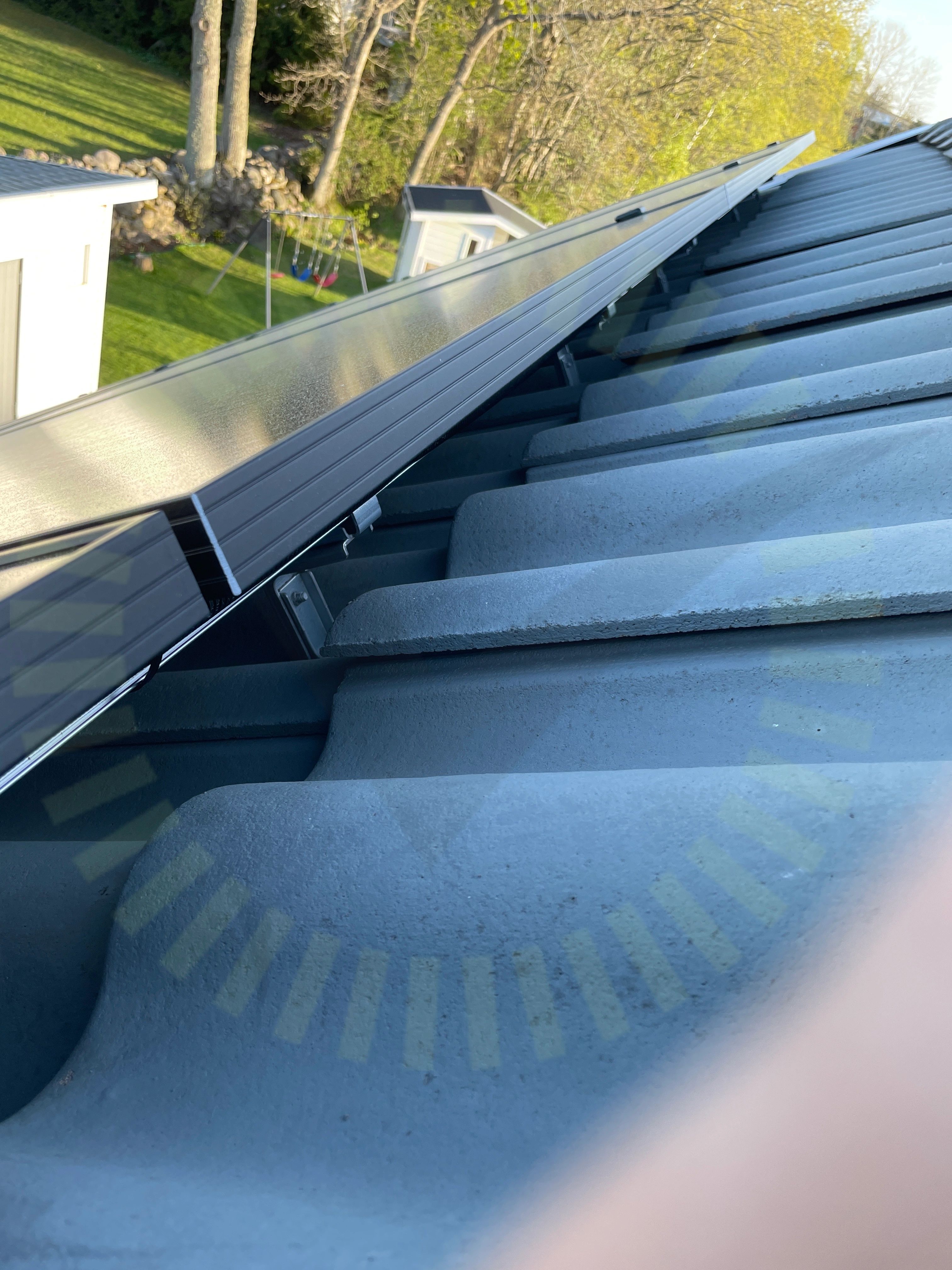

Infästning: Urspårning
6.1 Infästning: Urspårning

Inte godkänd

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

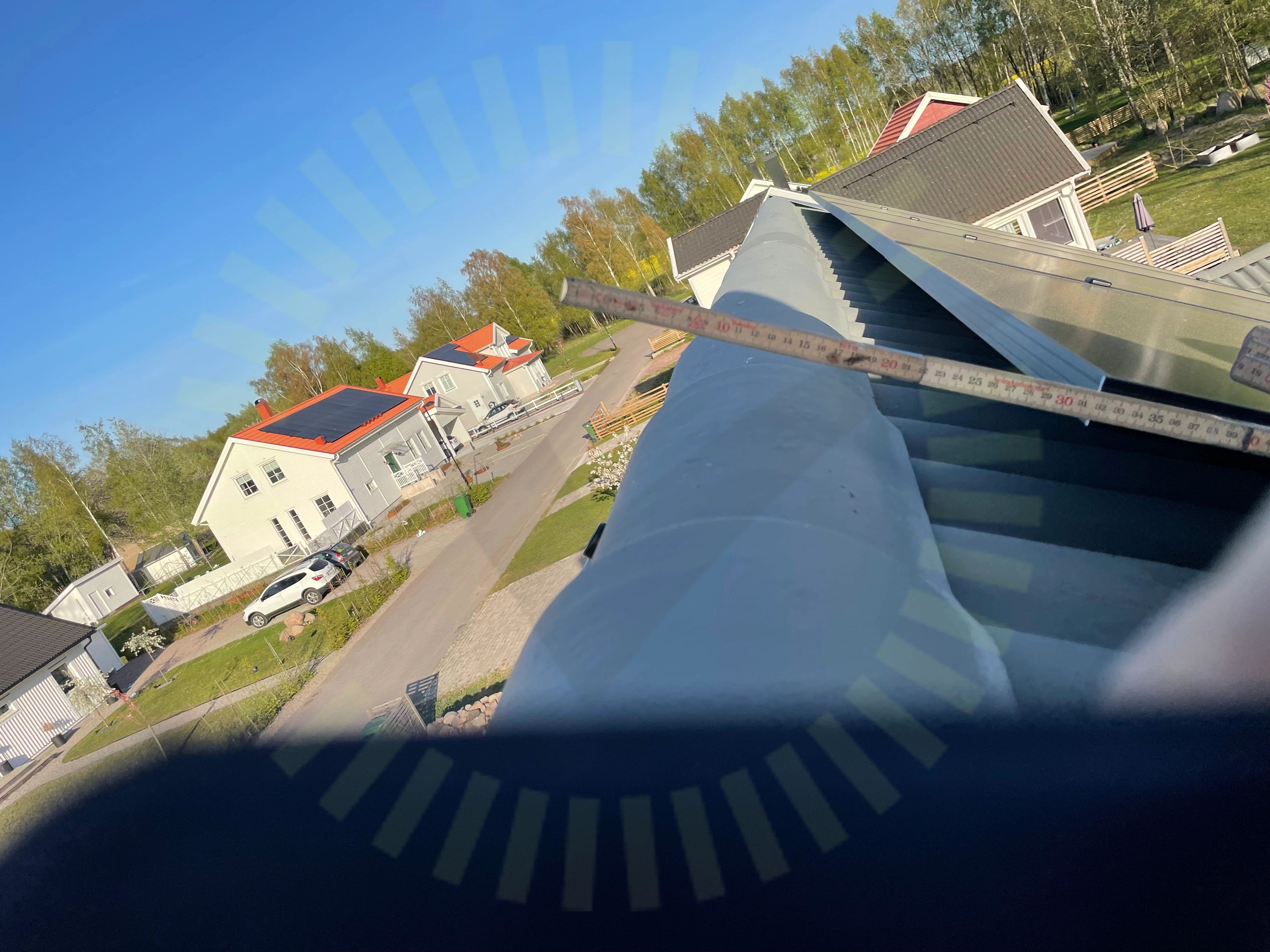

Montagesystem: Säkerhetsavstånd
6.2 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

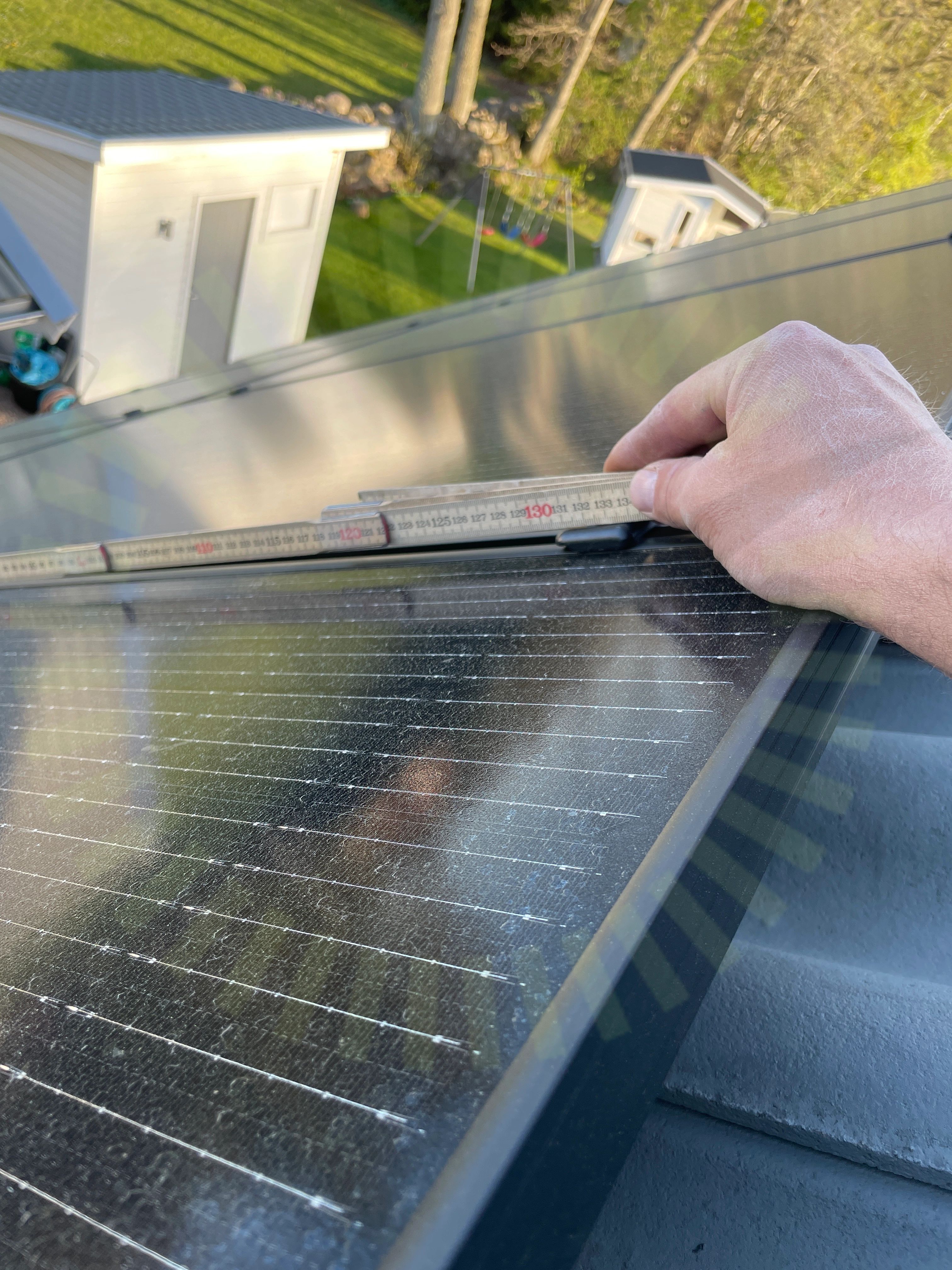

Skenor: Avstånd
6.3 Skenor: Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Projekterat avstånd är 88 cm. Uppmätt värde är 130 cm.

Tillverkarens anvisningar

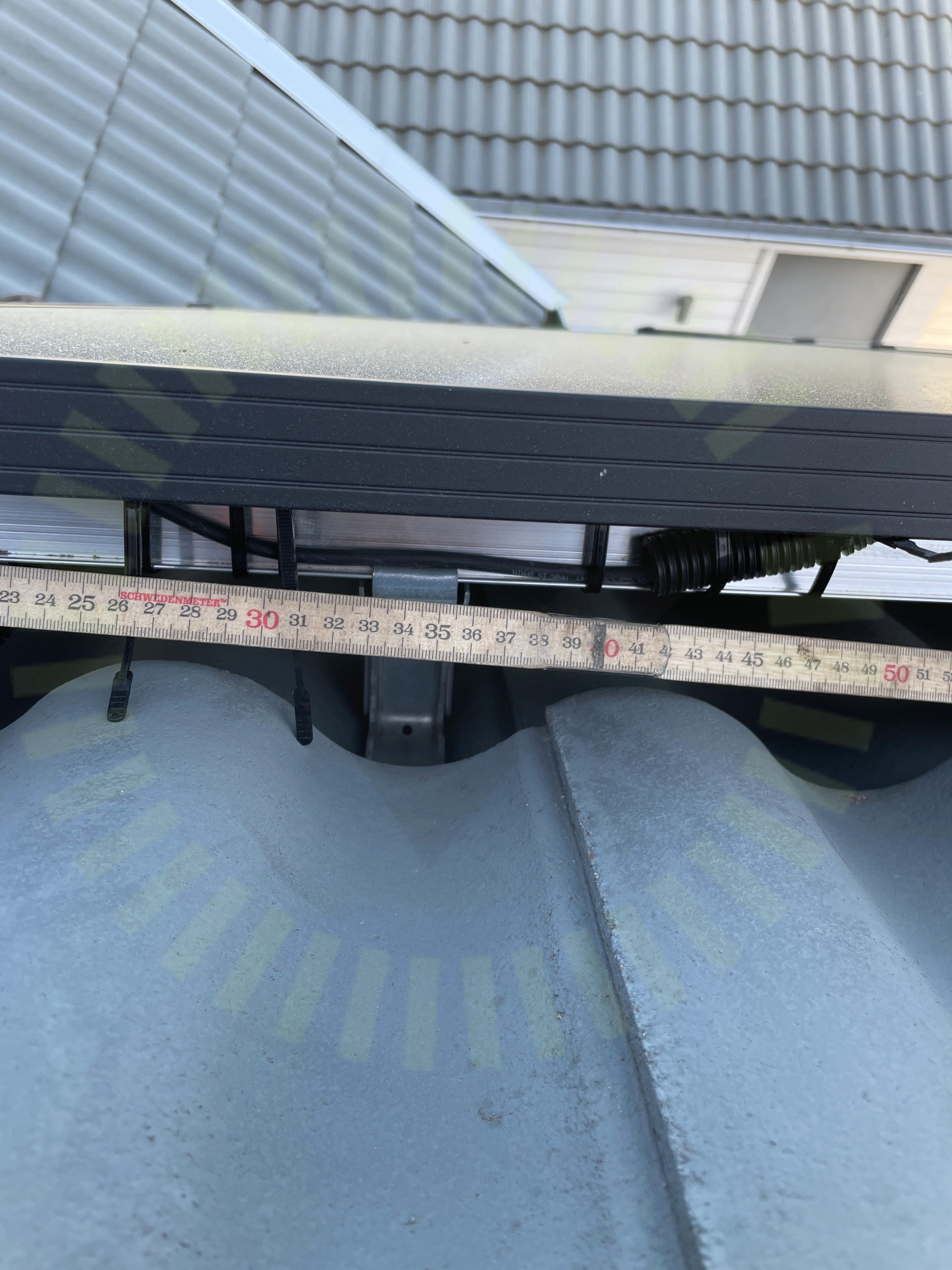

Skenor: Överhäng
6.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar
6.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningens värden stämmer inte med verkligheten. Beräkningen utgår från Snözon 1,5. Aktuell snözon är 2,0. Takvinkel på Garagetak uppgiven till 40°, skall vara ca 25°

Tillverkarens montageanvisningar
Godkända kontrollpunkter
18/24
Fästen: Mittfäste
Fästen: Slutfäste
Infästning: Bärläkt
Infästning: Belastning
Infästning: CC mått
Infästning: Klämmans omfång
Kabeluppfästning
Montagesystem: Främmande material
Montagesystem: Takhöjd
Montagesystem: Taklutning
Panelfäste: Panelramens tjocklek
Shims
Skador
Skarp kant
Skenor: Infästning
Skenor: Skarv
Skydd
Väderbeständigt material
Ej tillgängligt vid besiktning
1/24
Skenor: Termisk brytpunkt

Växelriktare

Anmärkningar
5/23
7.1 Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

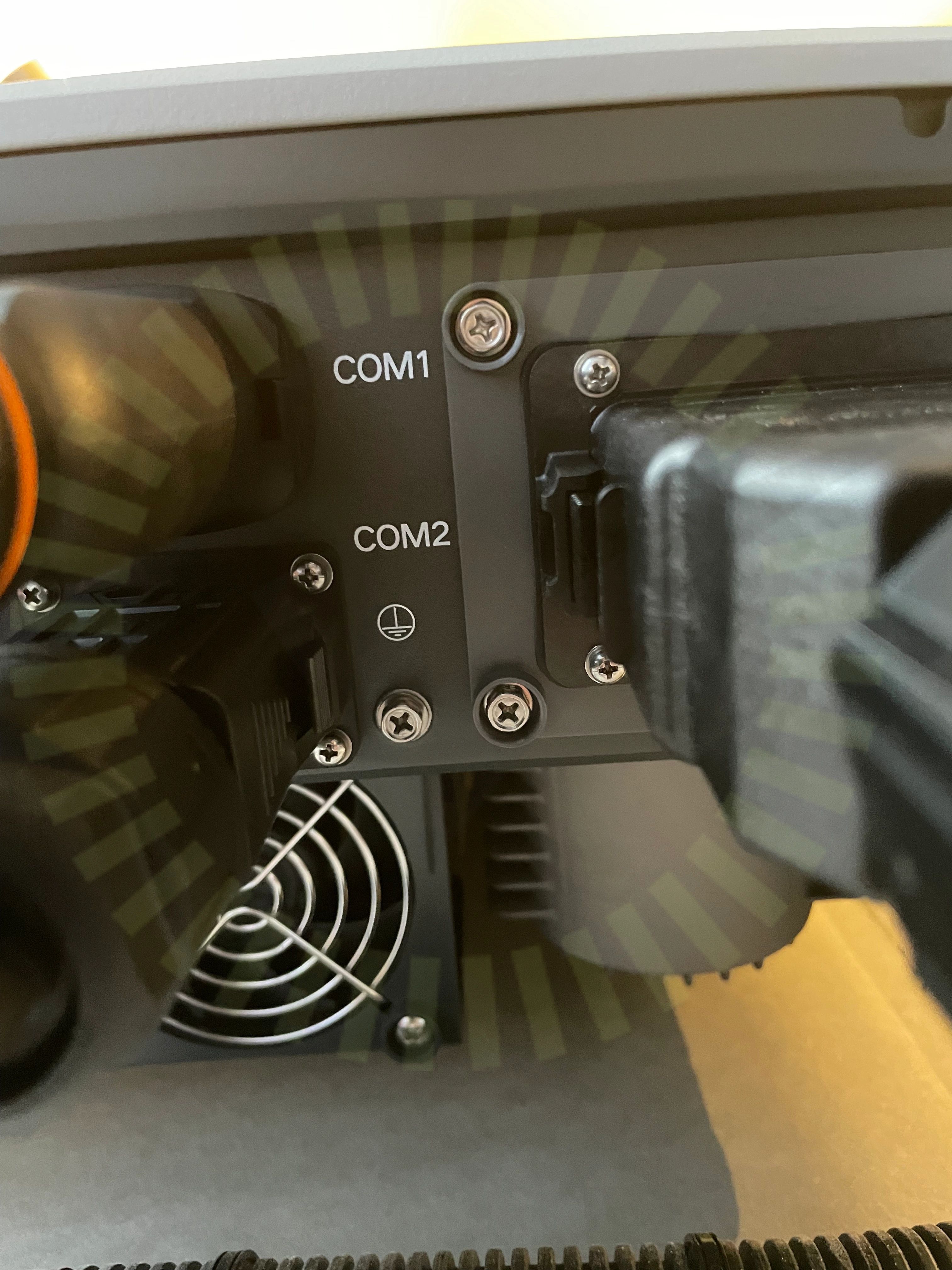

Växelriktare: El: PE
7.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar
7.3 Växelriktare: Placering: Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar
7.4 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas. Beräkning behövs för att kontrollera upplägget av paneler och växelriktare.

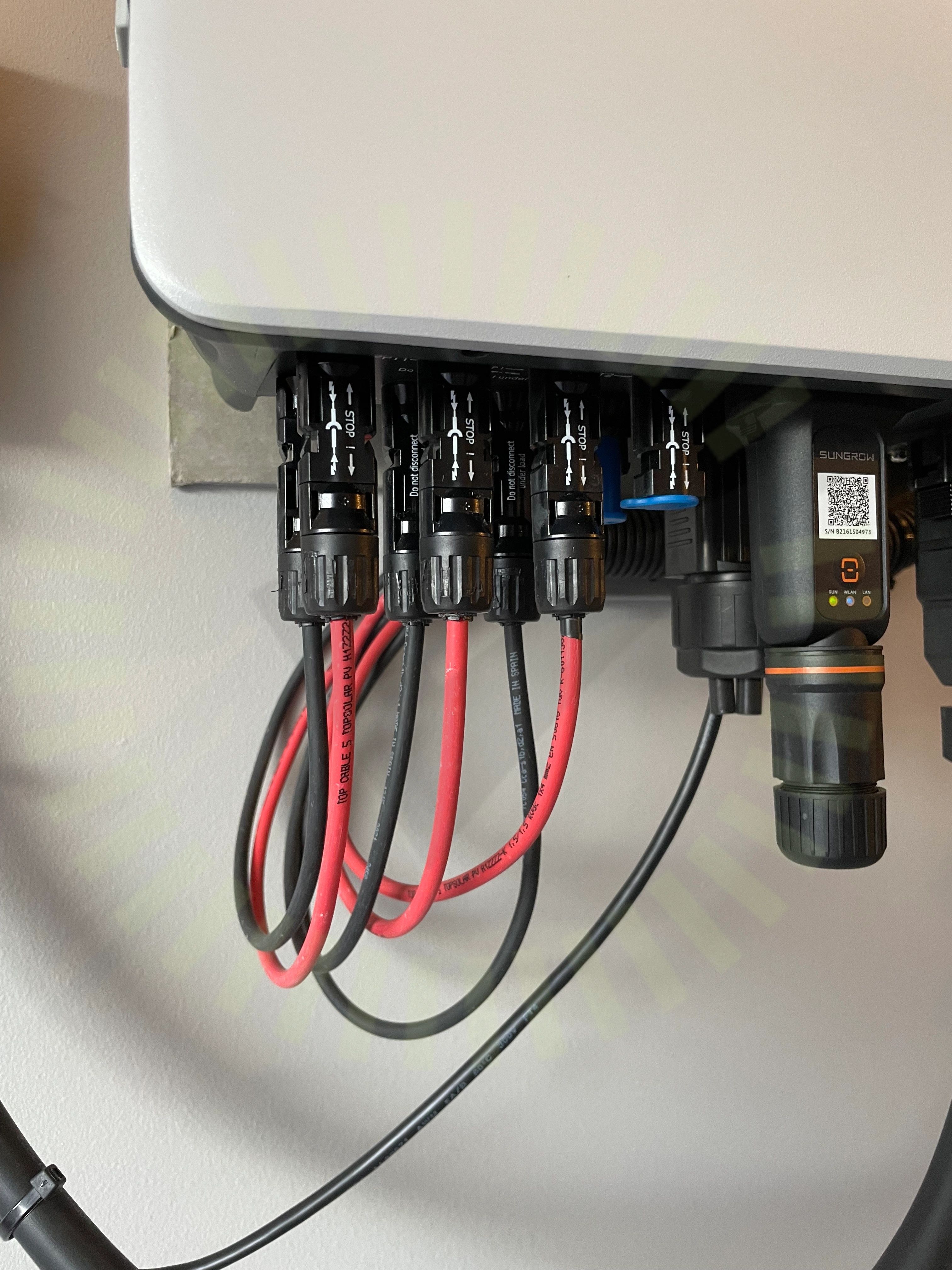

Växelriktare: El: Kontakter
7.5 Växelriktare: El: Kontakter

Inte godkänd

Förskruvningen på kontakterna får inte vara bottnade

Tillverkarens anvisningar
Godkända kontrollpunkter
18/23
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Elektriskt: Kabel
Kabel
Placering: Infästning
Placering: Vinkel
Säkring
Växelriktare: El: Förskruvning
Växelriktare: Placering: Utrymme
Växelriktare: Serienummer
Växelriktare: Skador
