Besiktningsrapport

8.5

Installation av

CellSolar

Datum

9 maj 2022

Ort

Glumslöv, Skåne län

Betongkrok infästning

Skenskarvar

Infästningar i råspont

+ 5

77% godkända

23% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+BB)

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Montagesystem (2)Varselmärkning (5)Villa, Hyundai: HiE-S(XXX)VG (BF+BB) (14)Villa, K2: SingleRail: CrossHook 3S (20)Villa, SolarEdge: S-Serie (5)Växelriktare (23)

Montagesystem

Anmärkningar

2/2

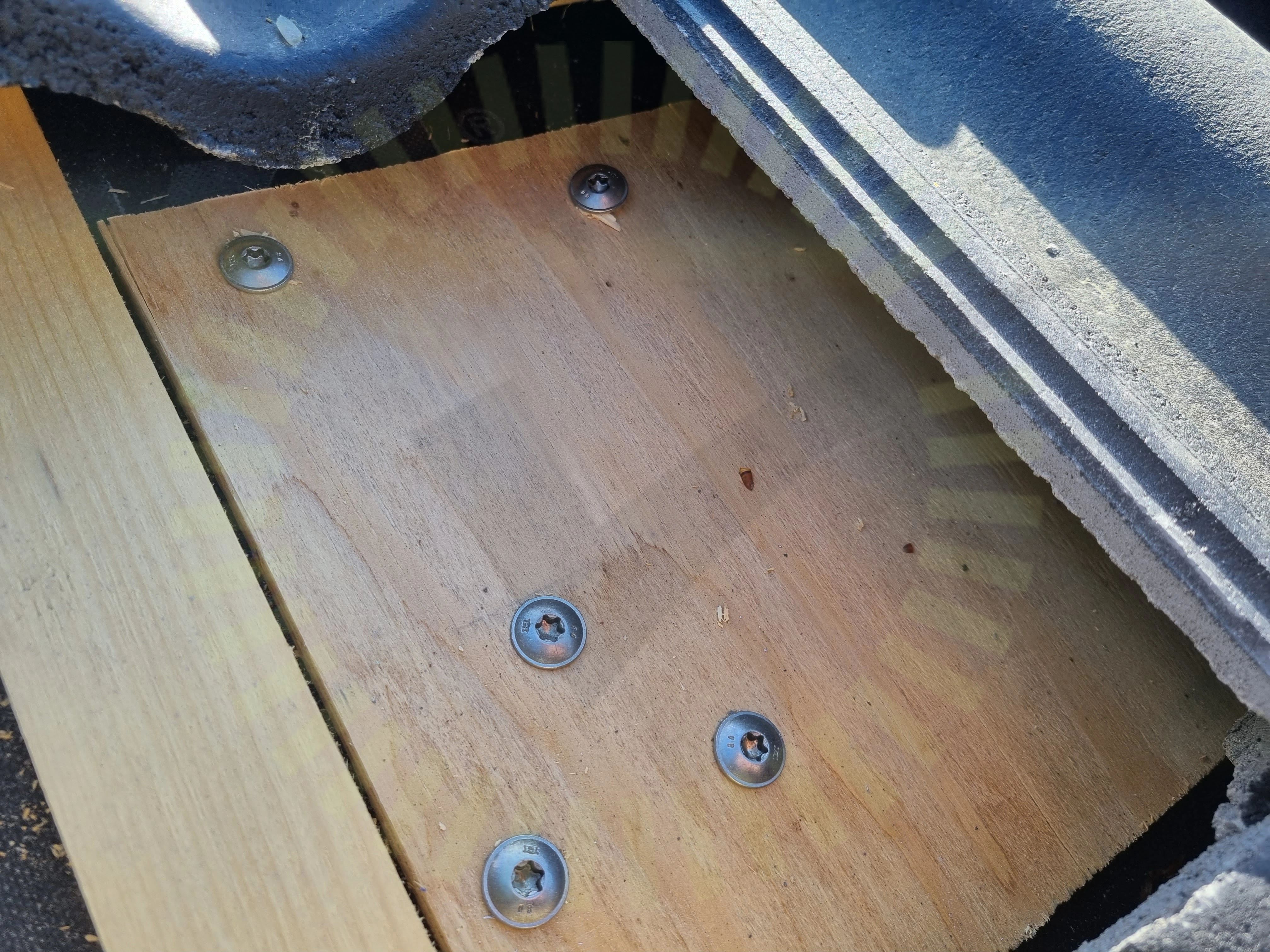

1.1 Felaktigt placerad platta

Inte godkänd

Plywoodskivor för infästning av krok i tak är monterade men inte använda.

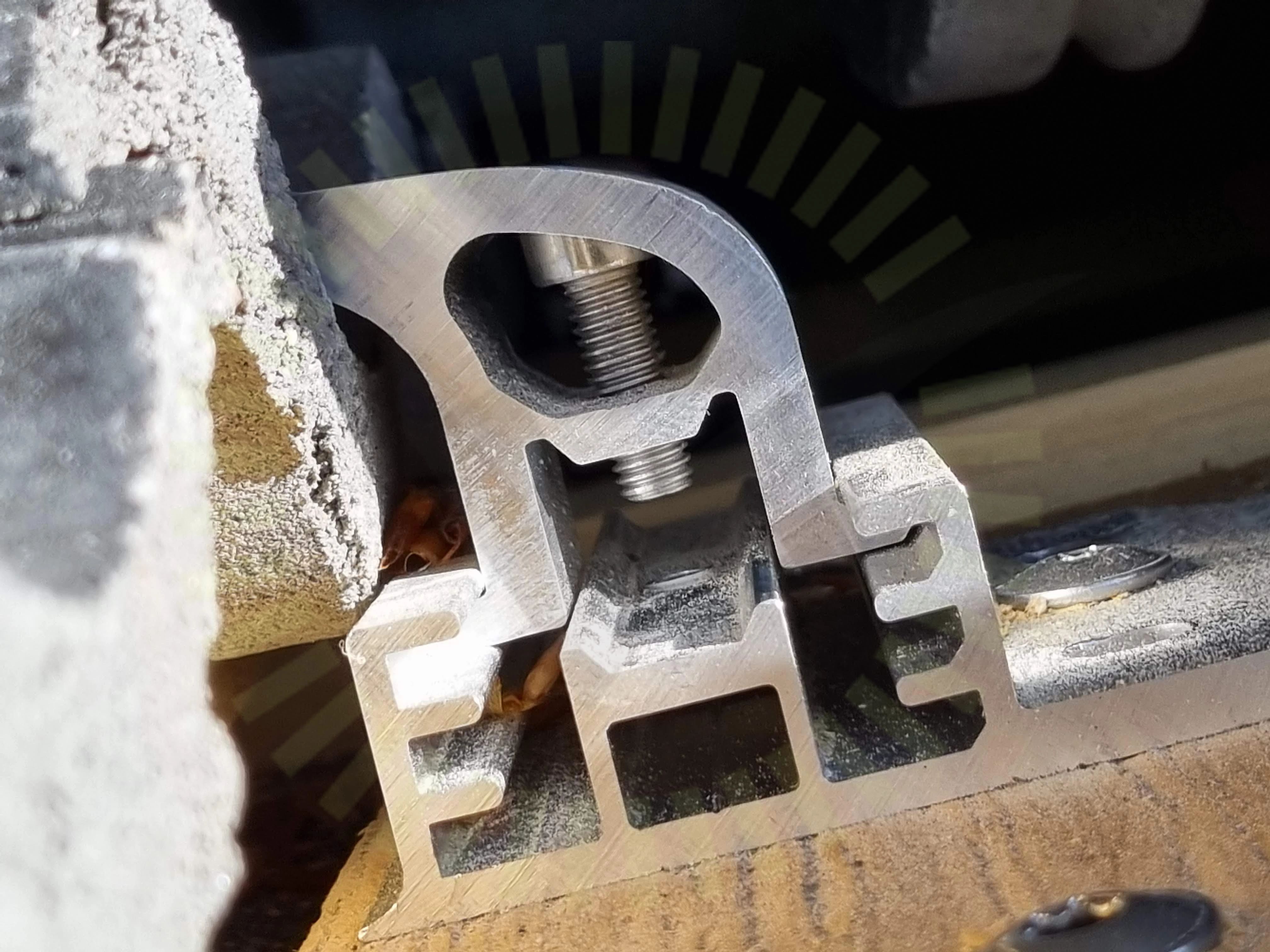

1.2 Betongkrok infästning

Inte godkänd

Infästningskrok är inte korrekt monterad. Bult håller ej fast krok i basplattan korrekt.

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Märkning

Tillförlitligt fäst

Varning för backspänning

Varning för likström

Villa, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

1/14

3.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Klämmor ska överlappa 8-11 mm samt ha 1.5 mm från panelens ram till klämmans vägg.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/14

Kablar: Dragavlastade

Kontakter: Förbindelse

Placering: Höjdskillnad

Placering: Skugga

Ram: Dräneringshål

Solpaneler: Avstånd till tak

Solpaneler: Bakstycke: Föremål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Storlek

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Solpaneler: Skador

Ej tillgängligt vid besiktning

1/14

Sträng: Förläggning

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar

8/19

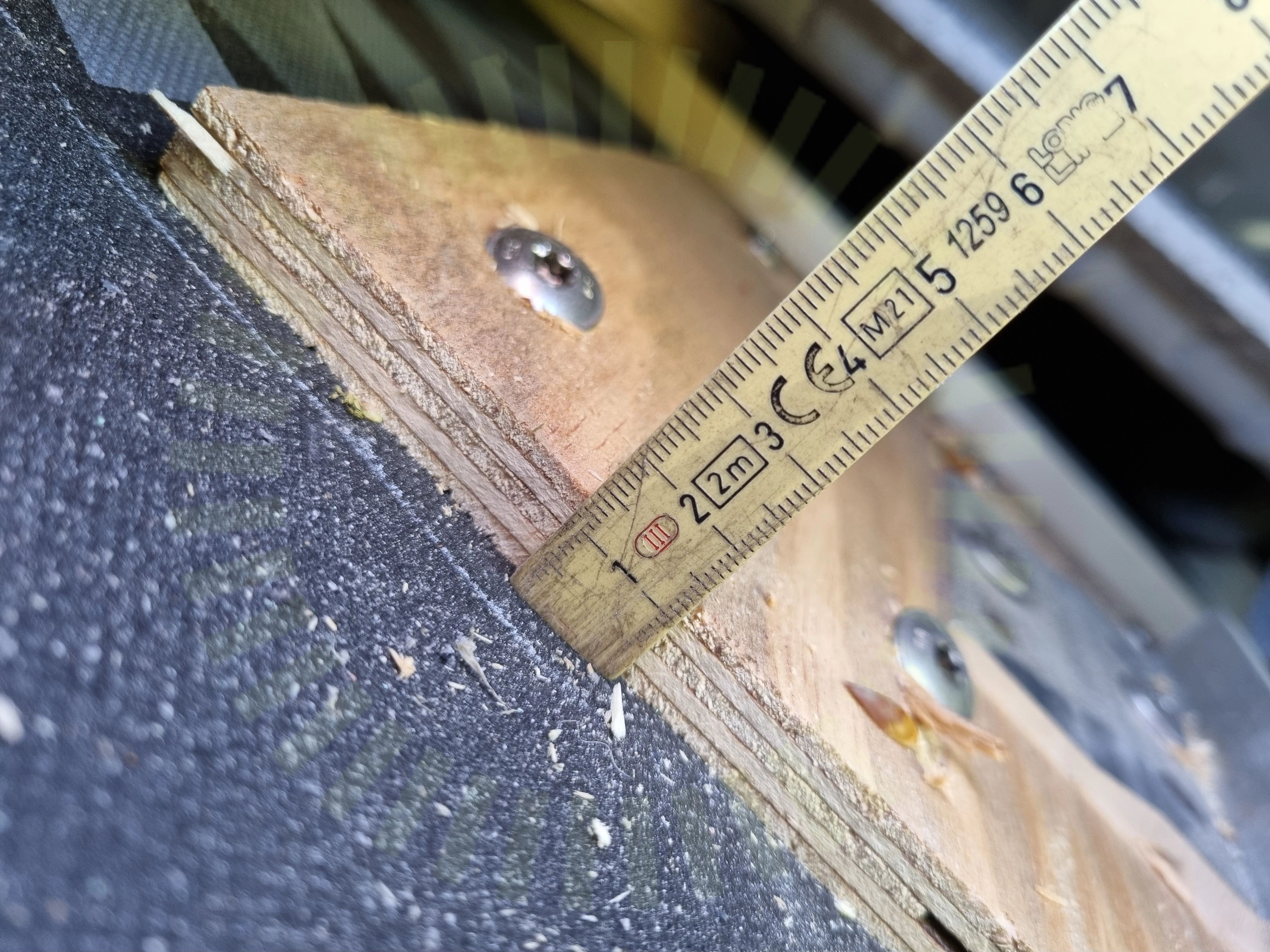

4.1 Infästningar i råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont. Plattan som används för infästning I råspont är inte rätt tjocklek och infästningar är felplacerade på plattan.

Tillverkarens anvisningar

4.2 Infästningarnas CC mått

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt: 120cm

Tillverkarens anvisningar

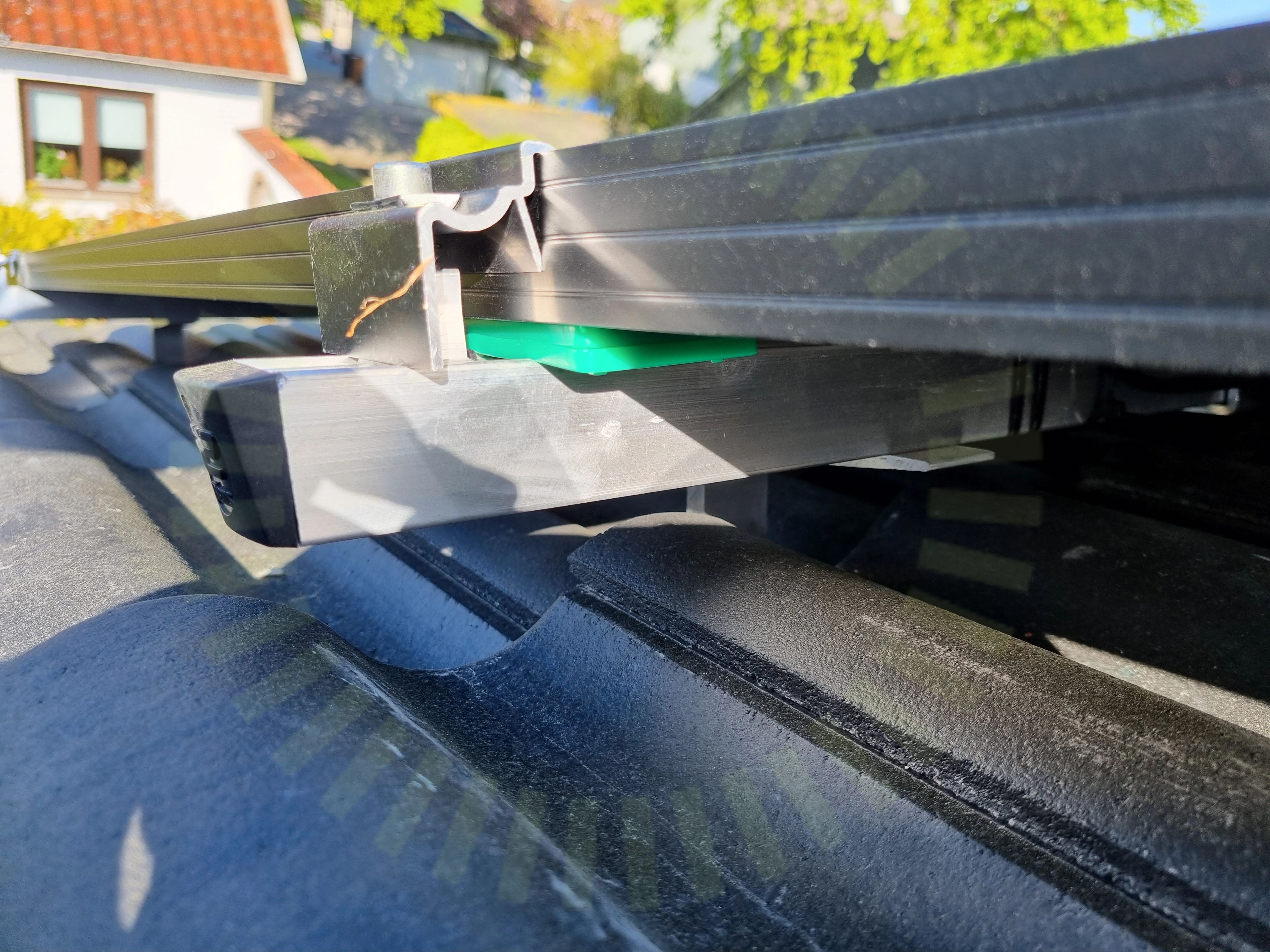

4.3 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart. Godkäns ej av tillverkaren.

Tillverkarens anvisningar

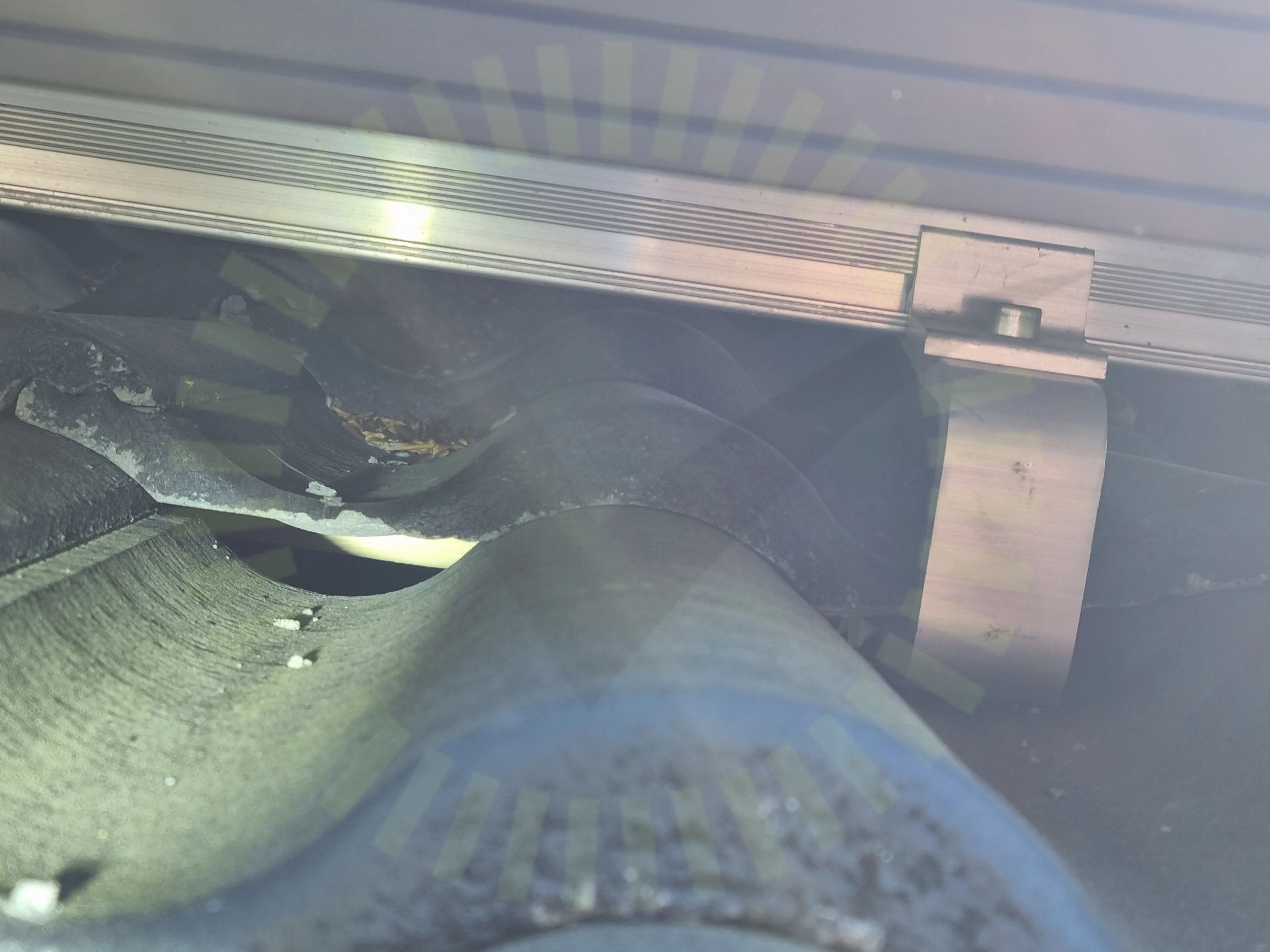

4.4 Urspårning av betongpannor

Inte godkänd

Pannor som inte används för infästning spårade.

Branschstandard

4.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 25cm

Tillverkarens anvisningar

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

4.7 Infästningar i takstol

Inte godkänd

Inga infästningar gjorda i takstolar. Takstolar skall vara primär infästning. Råspontsinfästning är enbart komplement.

Tillverkarens anvisningar

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/19

Förutsättningar

Främmande material

Kabeluppfästning

Mittklämmor

Skador

Skarp kant

Skenornas infästning

Skydd

Slutklämmor

Takpannor under betongkrok

Väderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar

1/5

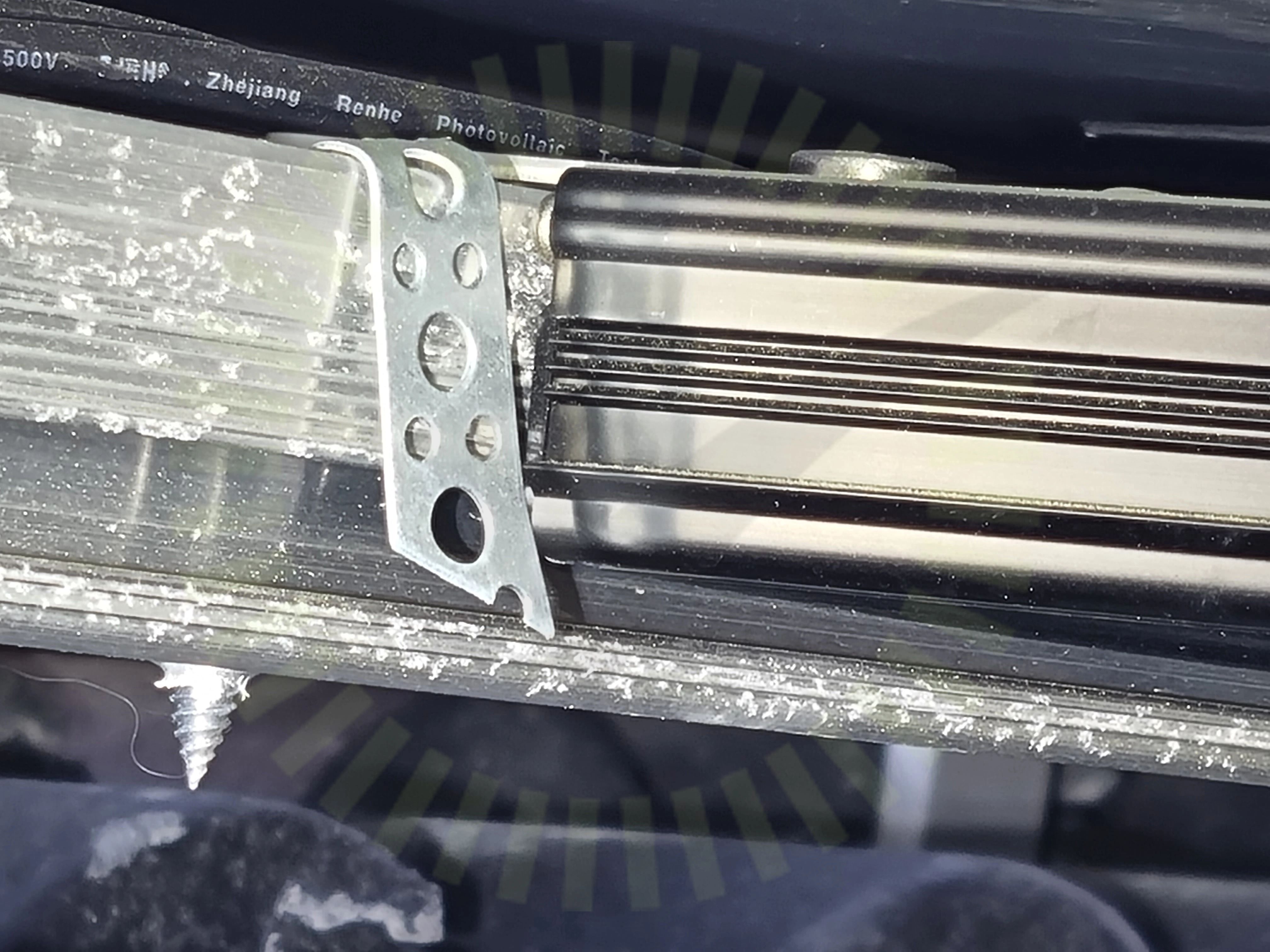

5.1 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare: Dragavlastade

Optimerare: Fastsäkring av produkt

Optimerare: Kompatibilitet

Optimerare: Kontakter

Växelriktare

Anmärkningar

3/20

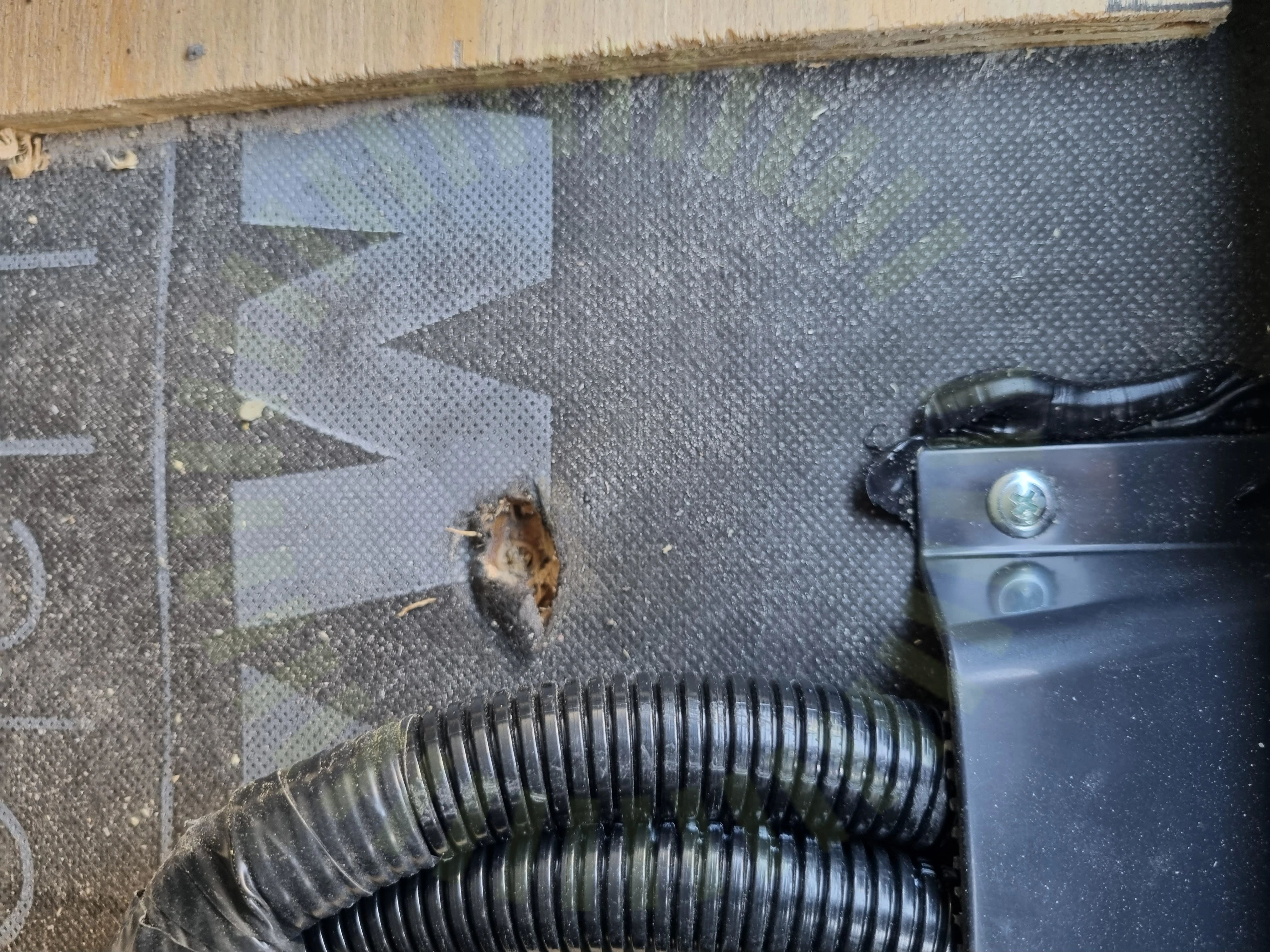

6.1 DC Genomföringar

Inte godkänd

Skador i papp vid genomföringen.

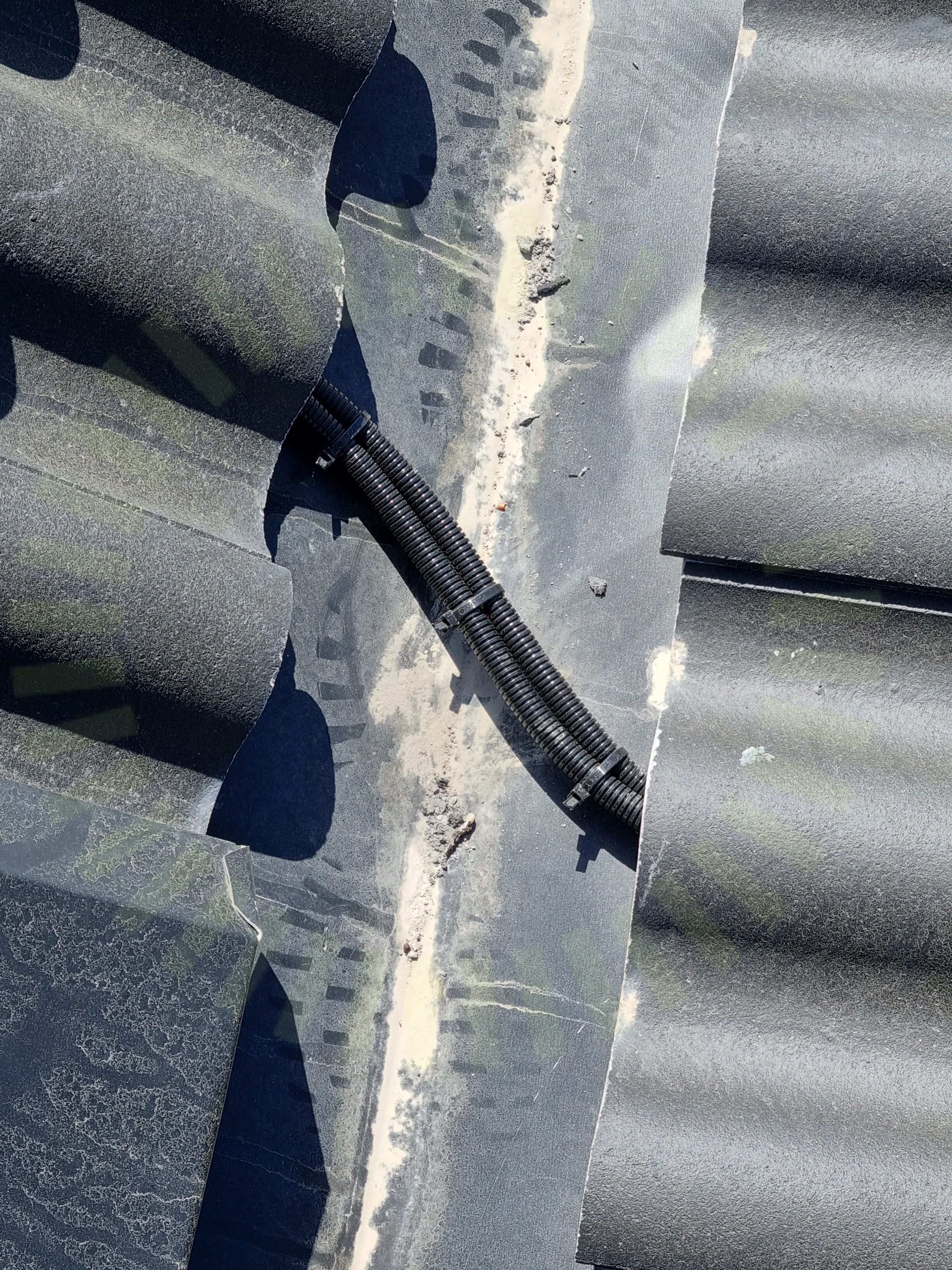

6.2 DC Uppfästning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Ligger löst mellan taken.

6.3 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

17/20

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Skador på kabel

DC Yttre påverkan

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: Kabel

Växelriktare: El: Kontakter

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
