Besiktningsrapport

Besiktningens betyg

8.6

/10
Installation av
CellSolar
Datum
8 juni 2022
Ort
Askim, Västra Götalands län

Fästens placering

Fästens placering

Dragavlastade

Dragavlastade

Skenskarvar

Skenskarvar

+ 1

+ 1
88% godkända
12% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning

Anmärkningar
1/5
1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
4/5
Informering av solceller
Märkning
Tillförlitligt fäst
Varning för backspänning

Villa, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar
2/13
Dragavlastade
2.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Fästens placering
2.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Tillverkarens anvisningar
Godkända kontrollpunkter
9/13
Avstånd till hav
Dräneringshål
Fästenas överlappning
Förbindelse av kontakter
Höjdskillnad
Klämmornas storlek
Mellanrum
Skador
Skugga
Ej tillgängligt vid besiktning
2/13
Föremål Bakstycke
Strängförläggning

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar
2/19
Infästningar i takstol

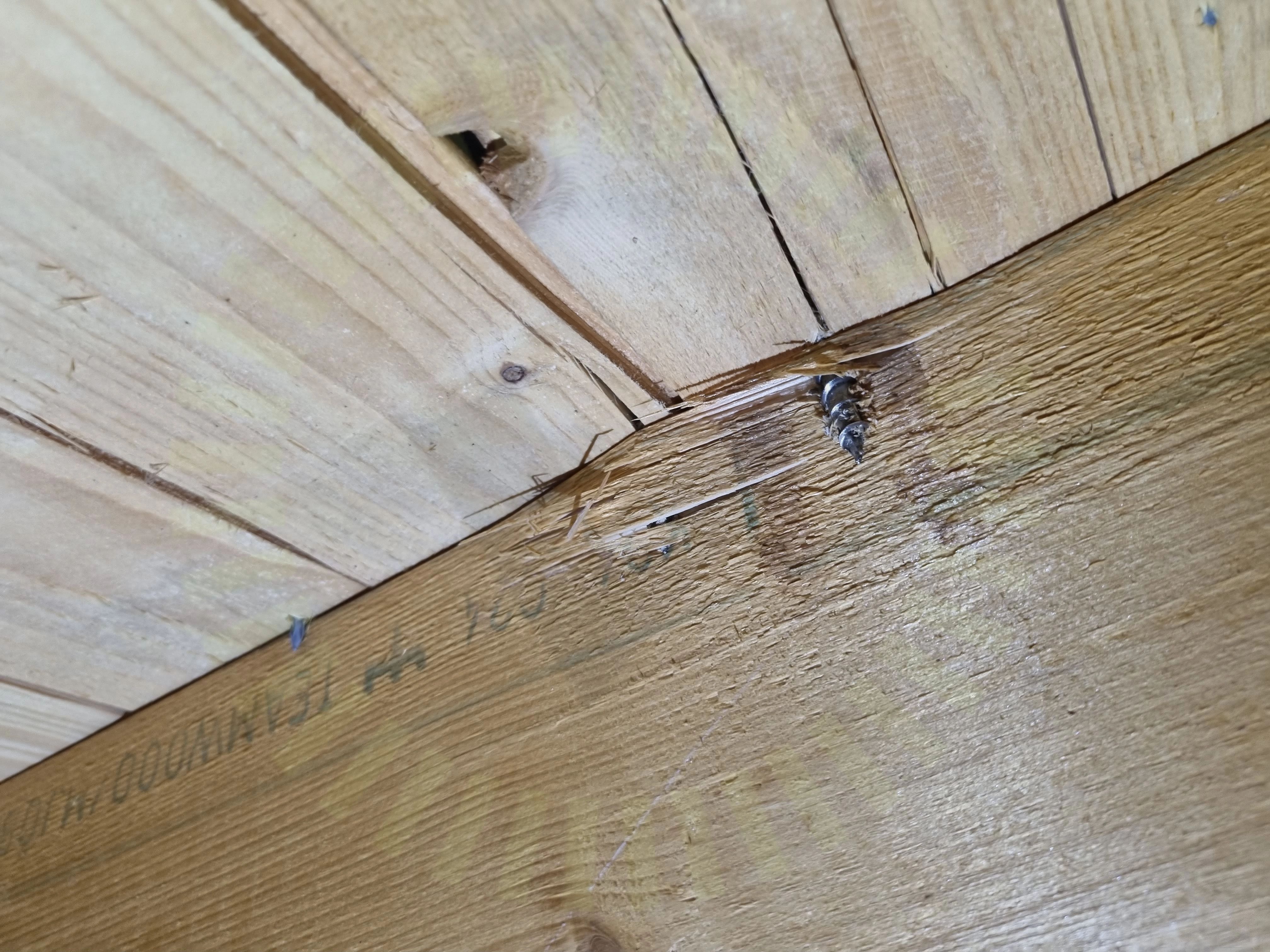

3.1 Infästningar i takstol

Inte godkänd

Flera skruvar har spräckt eller missat takstolarna.

Tillverkarens anvisningar
Skenskarvar
3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Ena skenan ligger knappt 2 cm in i skenskarven.

Tillverkarens anvisningar
Godkända kontrollpunkter
16/19
Förutsättningar
Främmande material
Infästningarnas CC mått
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skydd
Slutklämmor
Snö- och Vindlastberäkning
Takpannor under betongkrok
Urspårning av betongpannor
Väderbeständigt material
Ej tillgängligt vid besiktning
1/19
Infästningar i råspont

Villa, SolarEdge: S-Serie

Anmärkningar
1/5
Optimerare: Placering
4.1 Optimerare: Placering

Inte godkänd

Optimerare är inte installerad efter tillverkarens anvisningar. Ej korrekt avstånd på kortsidan.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kompatibilitet
Optimerare: Kontakter

Växelriktare

Anmärkningar
1/21
5.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter
19/21
Infästning
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
Avstånd
DC Kablage dubbelisolerad
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Förskruvning
Kabel
Kontakter
Säkring
Utrymme
Värmeutveckling
Ventilation
Vinkel
Ej tillgängligt vid besiktning
1/21
DC Genomföringar
