Besiktningsrapport

Besiktningens betyg

7.4

/10
Installation av
CellSolar
Datum
19 mars 2022
Ort
Harlösa, Skåne län

Skenor: Korsskenor

Skenor: Korsskenor

Skenor: Överhäng

Skenor: Överhäng

Skenor: Infästning

Skenor: Infästning

+ 2

+ 2
81% godkända
19% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+BB)

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: Single Rail: CrossHook 4S

Montagesystem

MAFI: Roof Tile Bracket

Växelriktare

SolarEdge: SE30k

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Dokumentation: Allmänt

Anmärkningar
1/1
1.1 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Överlämnad snö- och vindlastberäkning med projektnamn: 2021 Hjälmaröd Hultsberg daterad 2021-11-26 är ej utförd enligt verkliga mått. Lastberäkningens mått stämmer in med takets verkliga mått. Panelerna är placerade närmare kanten än vad som är gjort i lastberäkningen. Verklig last har ej beräknats. Panelerna i lastberäkningen är över 1.5m från kanten. I verkligheten är dem placerade 20 cm från kanten.

Tillverkarens montageanvisningar

Elektriskt: Allmänt

Godkända kontrollpunkter
7/7
Elektriskt: Åtkomlighet
Elektriskt: Basskydd
Elektriskt: Förläggning
Elektriskt: Jordfelsbrytare
Elektriskt: Kabeldimension
Elektriskt: Säkringar
Elektriskt: Val av material

Elektriskt: Transportsträckor AC

Godkända kontrollpunkter
4/4
Transportsträckor AC: Genomföringar
Transportsträckor AC: Skador på kabel
Transportsträckor AC: Uppfästning
Transportsträckor AC: Yttre påverkan

Elektriskt: Transportsträckor DC

Godkända kontrollpunkter
3/4
Transportsträckor DC: Skador på kabel
Transportsträckor DC: Uppfästning
Transportsträckor DC: Yttre påverkan
Ej tillgängligt vid besiktning
1/4
Transportsträckor DC: Genomföringar

Elektriskt: Varselmärkning

Godkända kontrollpunkter
5/5
Märkning
Varselmärkning: Informering av solceller
Varselmärkning: Tillförlitligt fäst
Varselmärkning: Varning för backspänning
Varselmärkning: Varning för likström

Lantbruk, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar
1/14
6.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelens tillverkare kräver ett avstånd på 1.5mm mellan panelens ram och klämmans vägg.

Tillverkarens anvisningar
Godkända kontrollpunkter
13/14
DC: EMC
Solpaneler: Avstånd till tak
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Placering
Solpaneler: Fästen: Storlek
Solpaneler: Höjdskillnad
Solpaneler: Kablar: Dragavlastade
Solpaneler: Kablar: Kontakter
Solpaneler: Lutning (Rek.)
Solpaneler: Mellanrum
Solpaneler: Skador
Solpaneler: Skugga

Lantbruk, K2: Single Rail: CrossHook 4S

Anmärkningar
5/9
Montagesystem: Distans

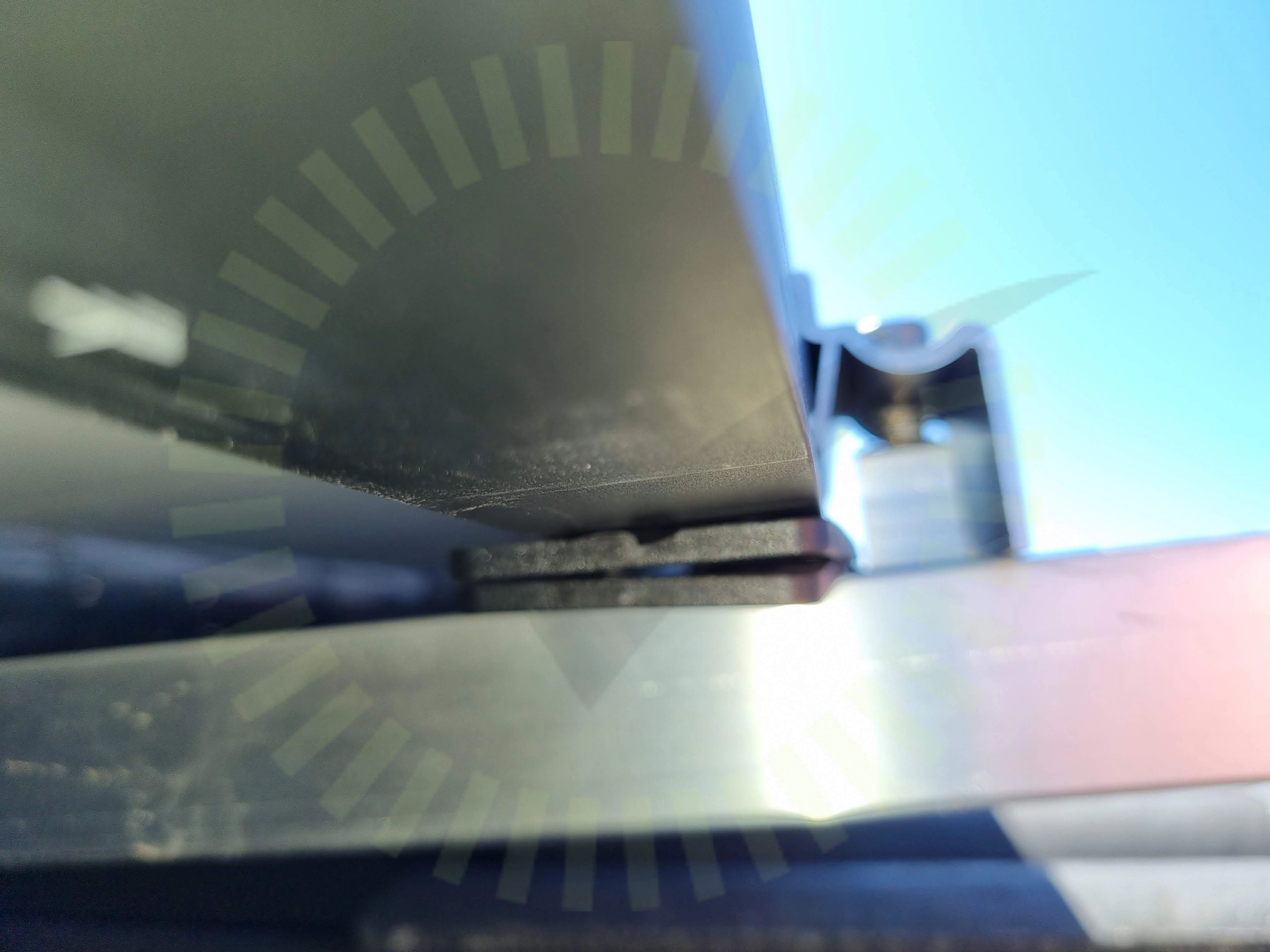

7.1 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart. Tillverkare av montagesystem, k2, har produkter för att lösa höjdskillnad.

Tillverkarens anvisningar
Skenor: Infästning

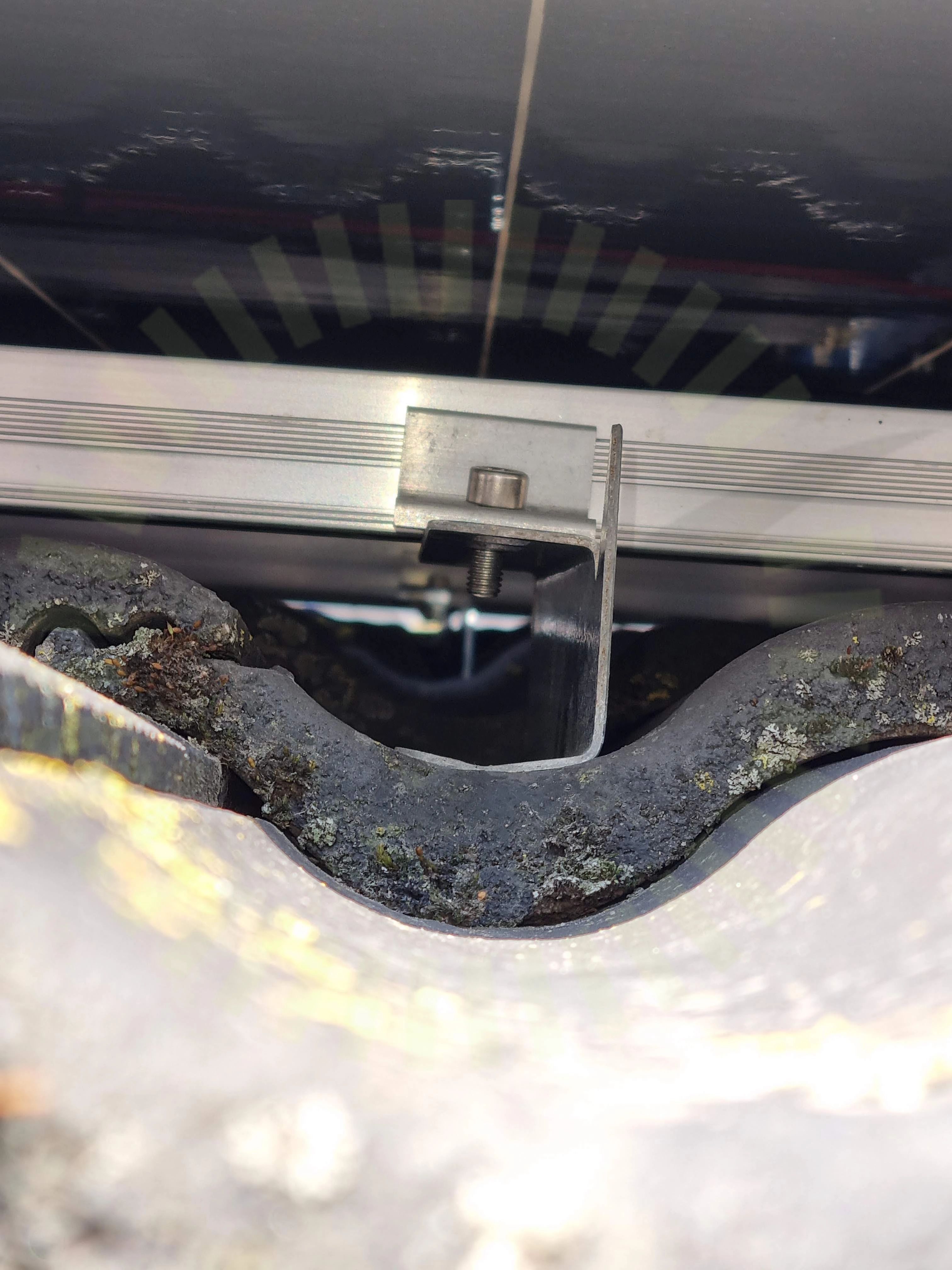

7.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Två system är blandade. Metod för infästning mellan de båda. En infästning är lös och saknar mutter.

Tillverkarens anvisningar
Skenor: Korsskenor
7.3 Skenor: Korsskenor

Inte godkänd

Beslagen som håller skenorna fast i varandra är inte korrekt installerade. Beslagen ska peka mot varandra på ert skenpar.

Tillverkarens anvisningar
Skenor: Överhäng

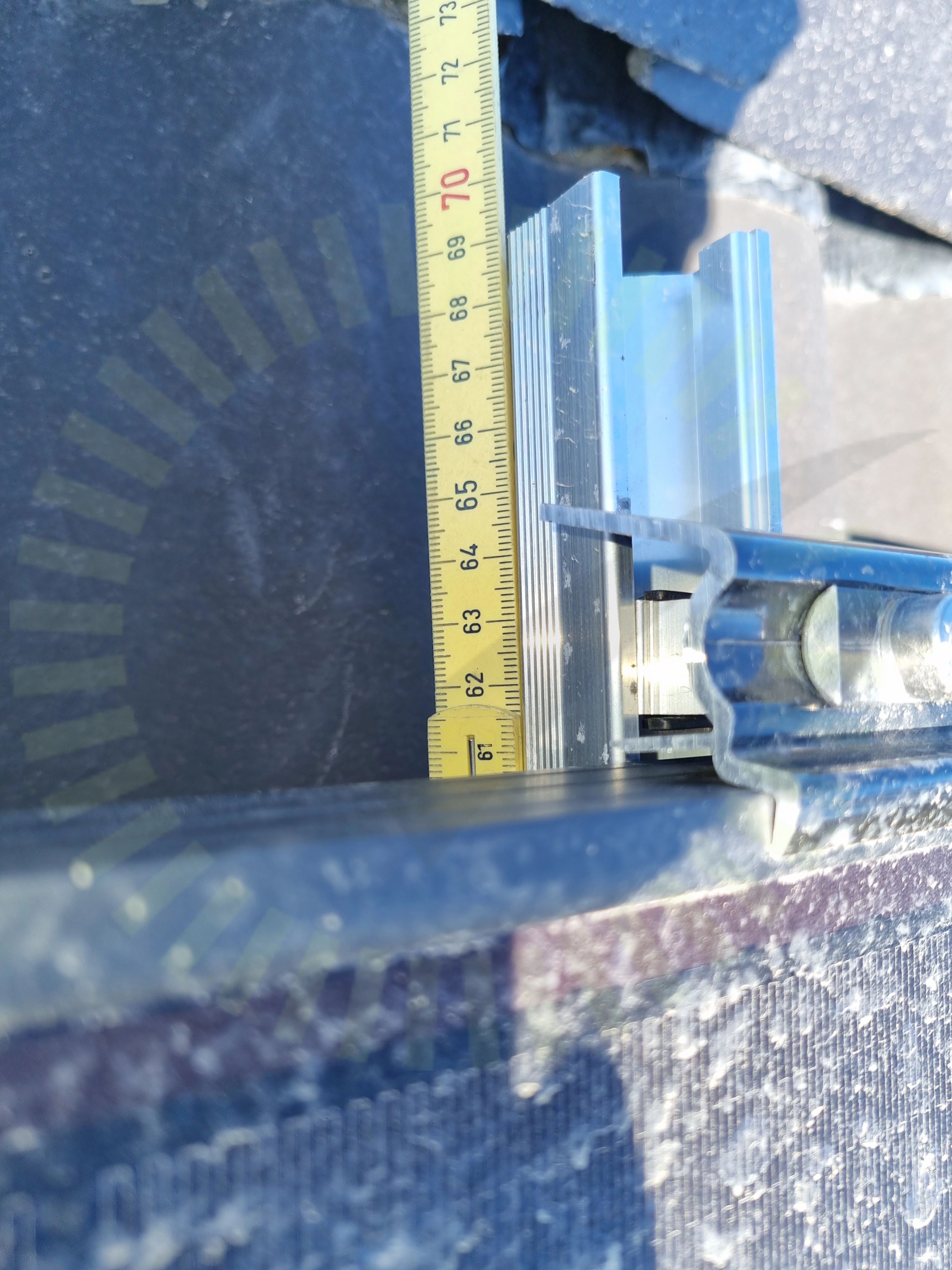

7.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen. Övre skenradens överhäng är 64 cm. Lastberäkningens max är ca 50 cm.

Tillverkarens anvisningar
7.5 Skenor: Termisk brytpunkt

Inte godkänd

Skenorna följer inte den framtagna lastberäkning. Sista panelens skenor behöver bryta pga den termiska påverkan.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/9
Fästen: Slutfäste
Montagesystem: Skador
Montagesystem: Taklutning
Skenor: Skarv

Lantbruk, MAFI: Roof Tile Bracket

Anmärkningar
3/7
Likströmskabel: Uppfästning

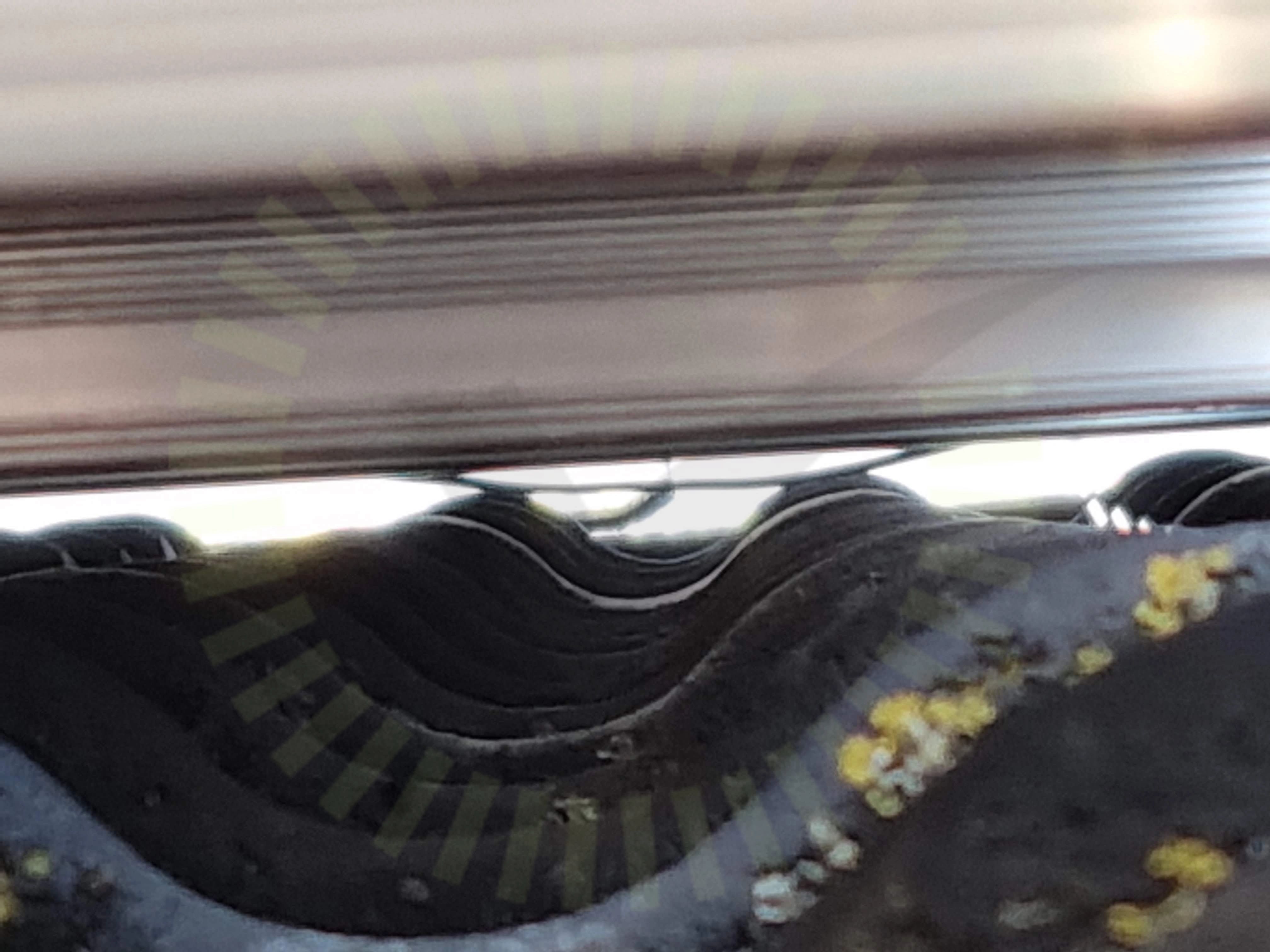

8.1 Likströmskabel: Uppfästning

Inte godkänd

Enstaka kabel hänger utsatt.

SS 436 40 00 (712.521.101 och 522.8.4)
8.2 Infästning: CC mått

Inte godkänd

Lastberäkning är inte utförd korrekt. Krokarna kan ej kontrolleras.

Tillverkarens anvisningar
8.3 Likströmskabel: Skydd

Inte godkänd

Dold förlagd kabel är inte tillåtet utan tillräckligt skydd.

LBK Pärm flik 5
Godkända kontrollpunkter
4/7
Infästning: Bärläkt
Likströmskabel: Skarp kant
Likströmskabel: Väderbeständigt material
Montagesystem: Skador

Lantbruk, SolarEdge: S-Serie

Anmärkningar
1/5
Optimerare: Placering
9.1 Optimerare: Placering

Inte godkänd

Optimerarnas avstånd till skenan följer inte tillverkarens anvisningarna.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kompatibilitet
Optimerare: Kontakter

Växelriktare: Allmänt


Växelriktare: El

Anmärkningar
1/2
11.1 Växelriktare: El: Dimensionering

Inte godkänd

Dokumentation för växelriktarens dimensionering saknas.

Tillverkarens anvisningar
Godkända kontrollpunkter
1/2
Växelriktare: El: Kontakter

Växelriktare: Placering

Godkända kontrollpunkter
6/6
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Växelriktare: Placering: Ventilation
Växelriktare: Placering: Utrymme
Växelriktare: Placering: Värmeutveckling
