Besiktningsrapport

Besiktningens betyg

8.0

/10

Installation av

Otovo

Datum

25 mars 2022

Ort

Sparsör, Västra Götalands län

Skenor: Överhäng

Kontakter: Förbindelse

Solpaneler: Mellanrum

86% godkända

14% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Elmaterial: DC-brytare

Tillbehör

Elmaterial: Arbetsbrytare

Installerad av Otovo som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Elektriskt: Varselmärkning (1)Säkerhetsbrytare AC (6)Säkerhetsbrytare DC (6)Tak 1, ESDEC: ClickFit EVO Universal Hook (25)Tak 1, Trina: Vertex DE09.05 (17)Varselmärkning (4)Växelriktare (24)

Elektriskt: Varselmärkning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/22

4.1 Infästning: CC mått

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt max ca 70 cm.

Tillverkarens anvisningar

4.2 Likströmskabel: Uppfästning

Inte godkänd

Enstaka kabel är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Skenor: Avstånd

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt avstånd 140 cm.

Tillverkarens anvisningar

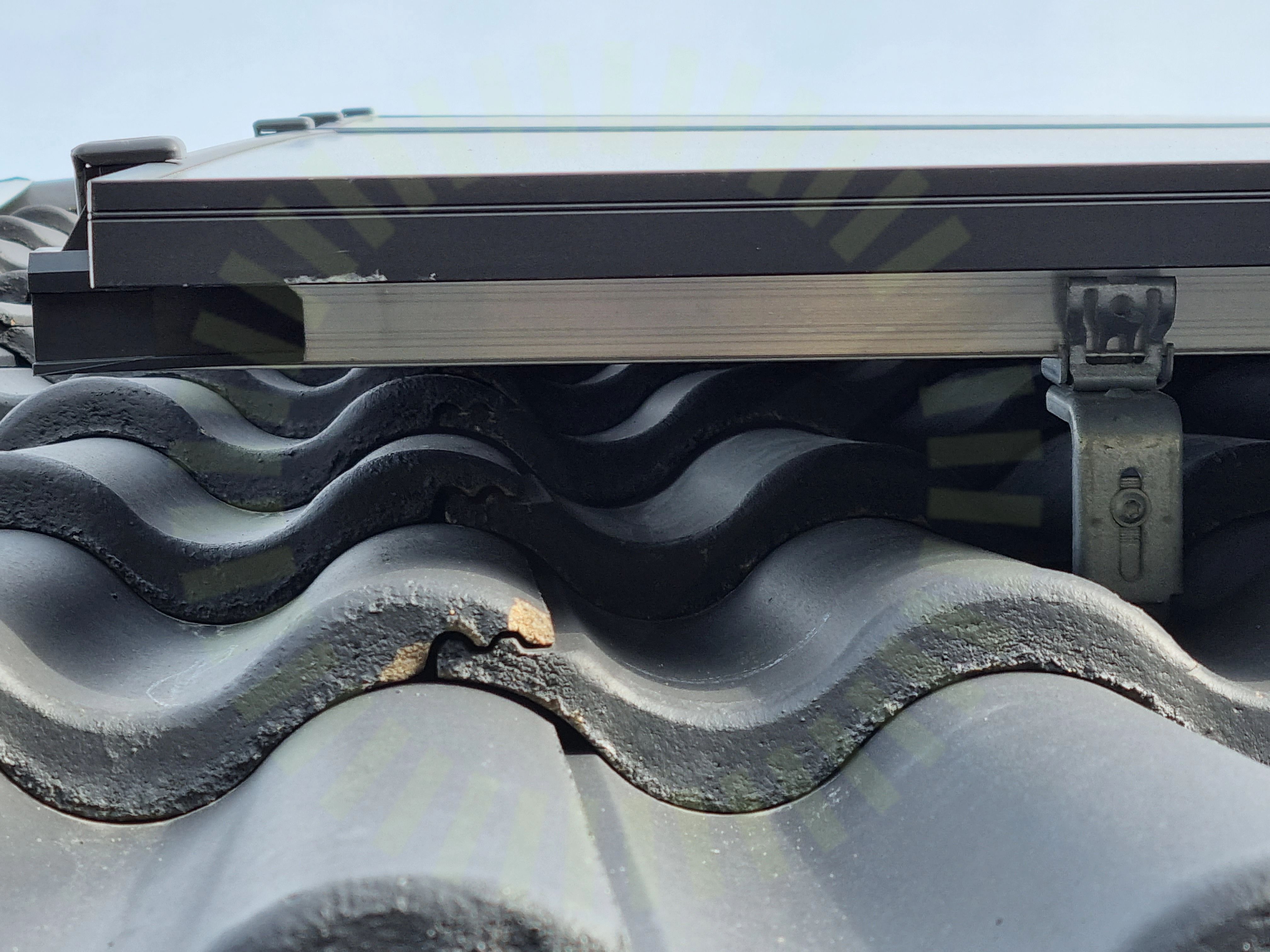

4.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar. Max överhäng är 250 mm. Uppmätt ca 320 mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

18/22

Fästen: Mittfäste

Fästen: Slutfäste

Infästning: Bärläkt

Infästning: Belastning

Infästning: Höjdjustering

Infästning: Klämmans omfång

Infästning: Urspårning

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Främmande material

Montagesystem: Skador

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Skenor: Infästning

Skenor: Skarv

Tak 1, Trina: Vertex DE09.05

Anmärkningar

3/13

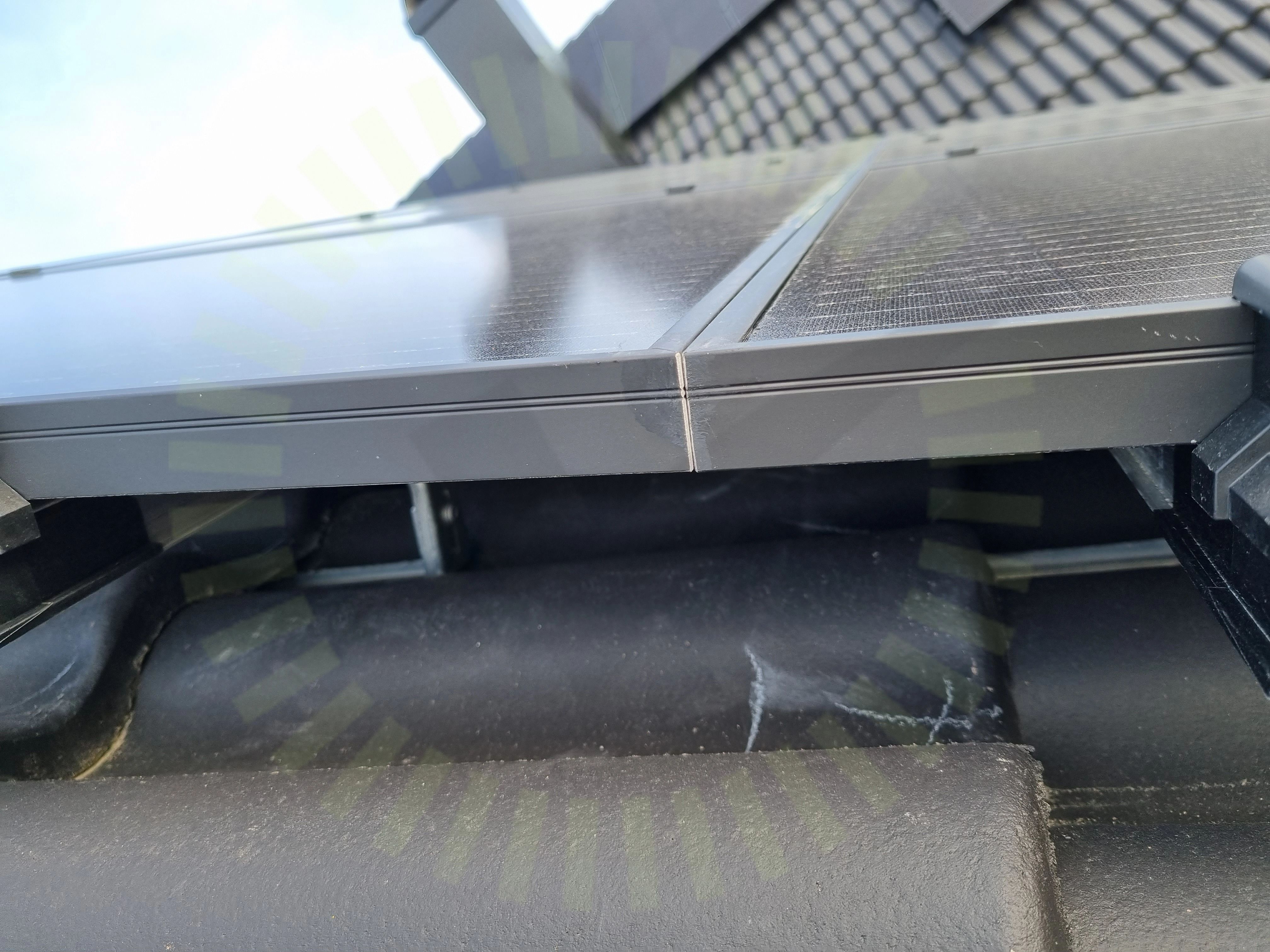

5.1 Solpaneler: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna.

Tillverkarens anvisningar

5.2 Solpaneler: Skador

Inte godkänd

Skador noterade på panelerna.

Tillverkarens montageanvisningar

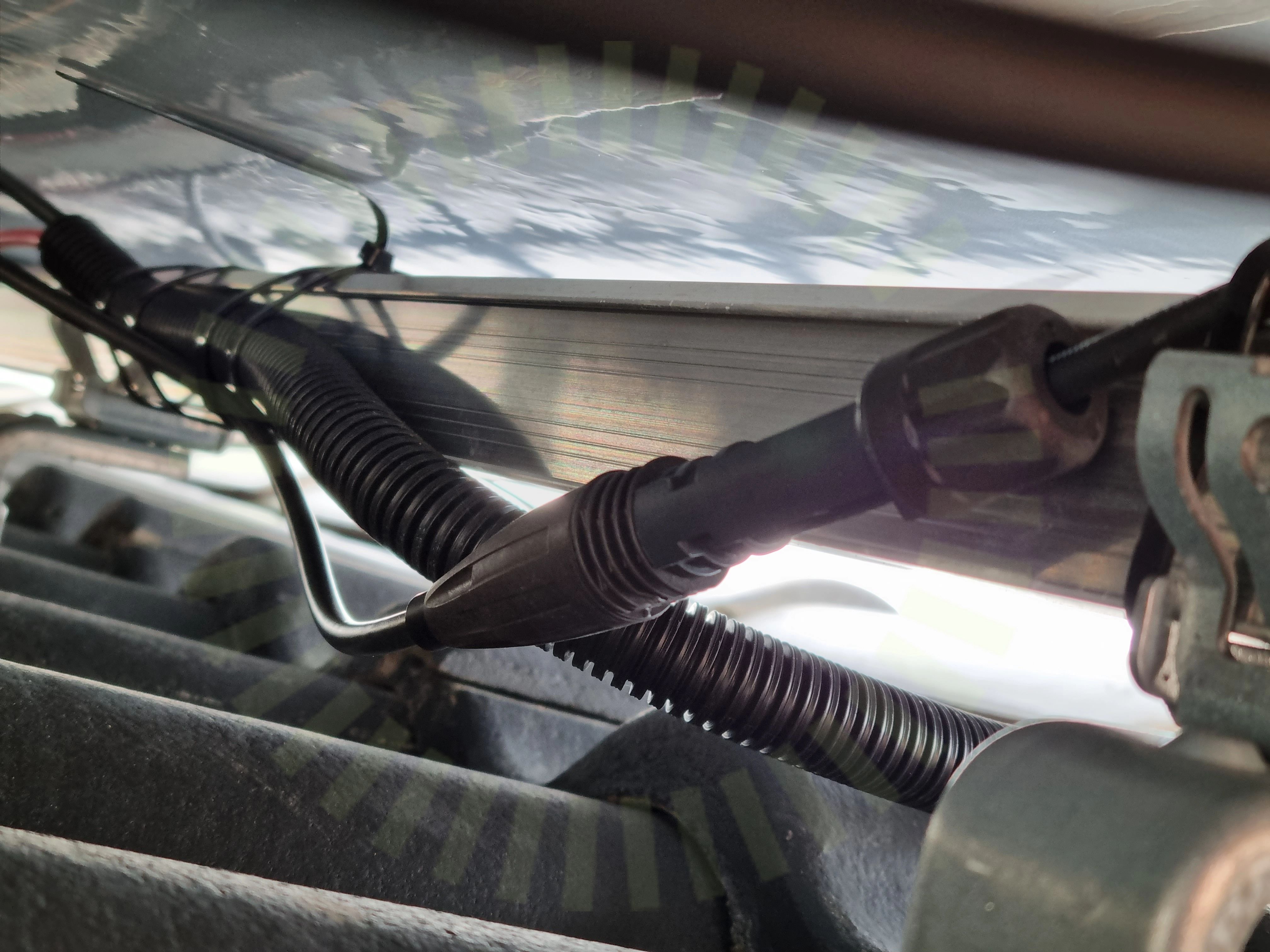

5.3 Kontakter: Förbindelse

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

10/13

Kablar: Dragavlastade

Placering: Höjdskillnad

Placering: Skugga

Solpaneler: Bakstycke: Föremål

Solpaneler: Dräneringshål

Solpaneler: Fästen: Överlappning

Solpaneler: Fästen: Placering

Sträng: Förläggning

Sträng: Paneler

Sträng: Spänning

Varselmärkning

Anmärkningar

1/4

6.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktarens kontakter.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

2/4

Varselmärkning: Informering av solceller

Varselmärkning: Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Varselmärkning: Tillförlitligt fäst

Växelriktare

Anmärkningar

2/24

7.1 Anslutning

Inte godkänd

Växelriktaren är inte ansluten på matningssidan av överströmsskydden.

SEK 457. Sida 30

7.2 Växelriktare: El: Kontakter

Inte godkänd

Kontakter anslutna till växelriktaren är inte från samma tillverkare som de kontakter i växelriktaren.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/24

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: PE

Växelriktare: Internet

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme

Växelriktare: Skador
