Besiktningsrapport

Besiktningens betyg

7.1

/10
Installation av
SveaSolar
Datum
10 maj 2022
Ort
Svedala, Skåne län

Fästen: Mittfäste

Fästen: Mittfäste

Kabeluppfästning

Kabeluppfästning

Skenor: Överhäng

Skenor: Överhäng

+ 6

+ 6
79% godkända
21% ej godkända

Om installationen

Paneler

Longi: LR4-60HPB

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

SveaSolar

Installerad av SveaSolar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning

Anmärkningar
1/5
1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/5
Informering av solceller
Märkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar
7/23

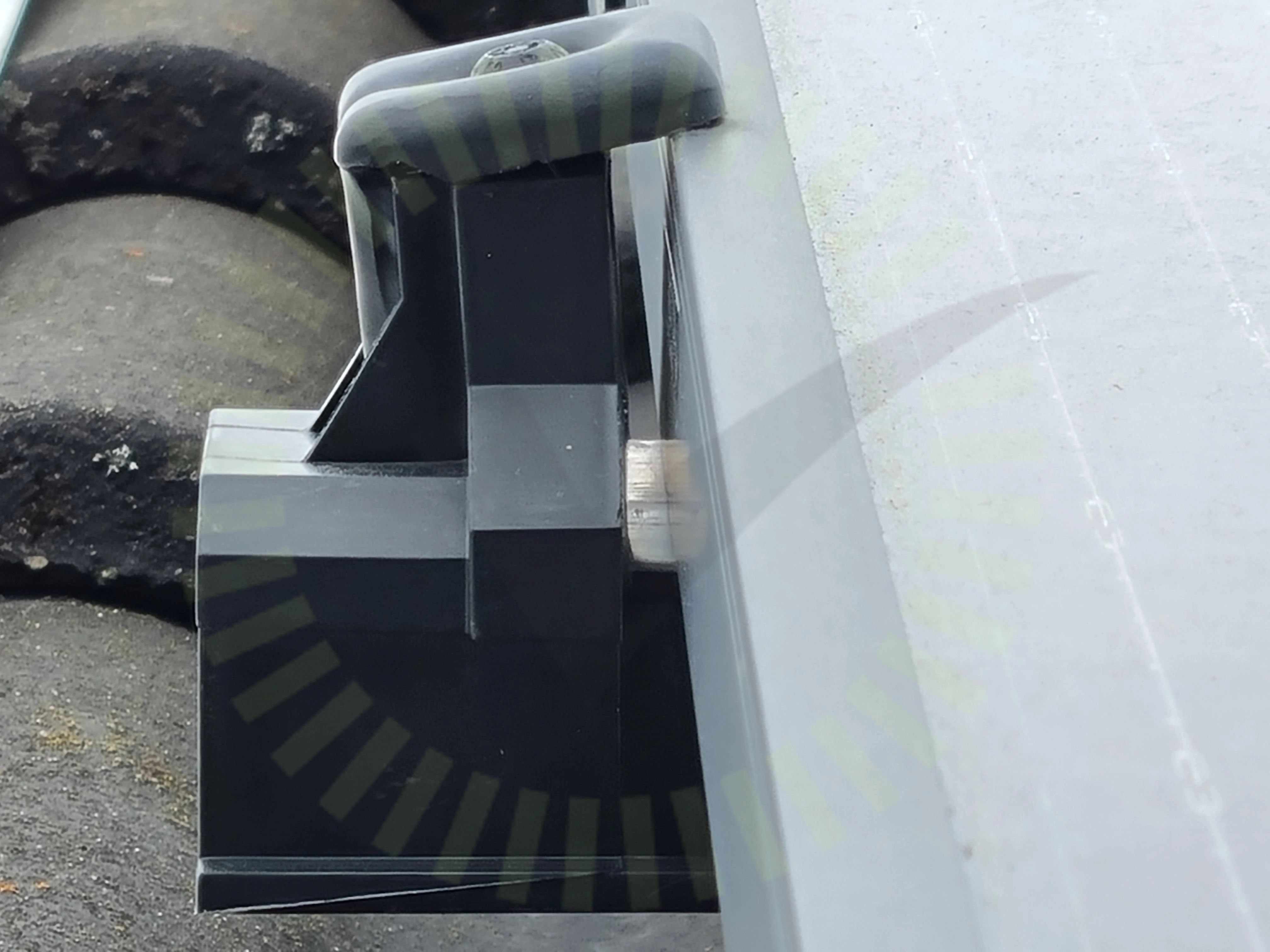

Fästen: Slutfäste
2.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Fästen: Mittfäste

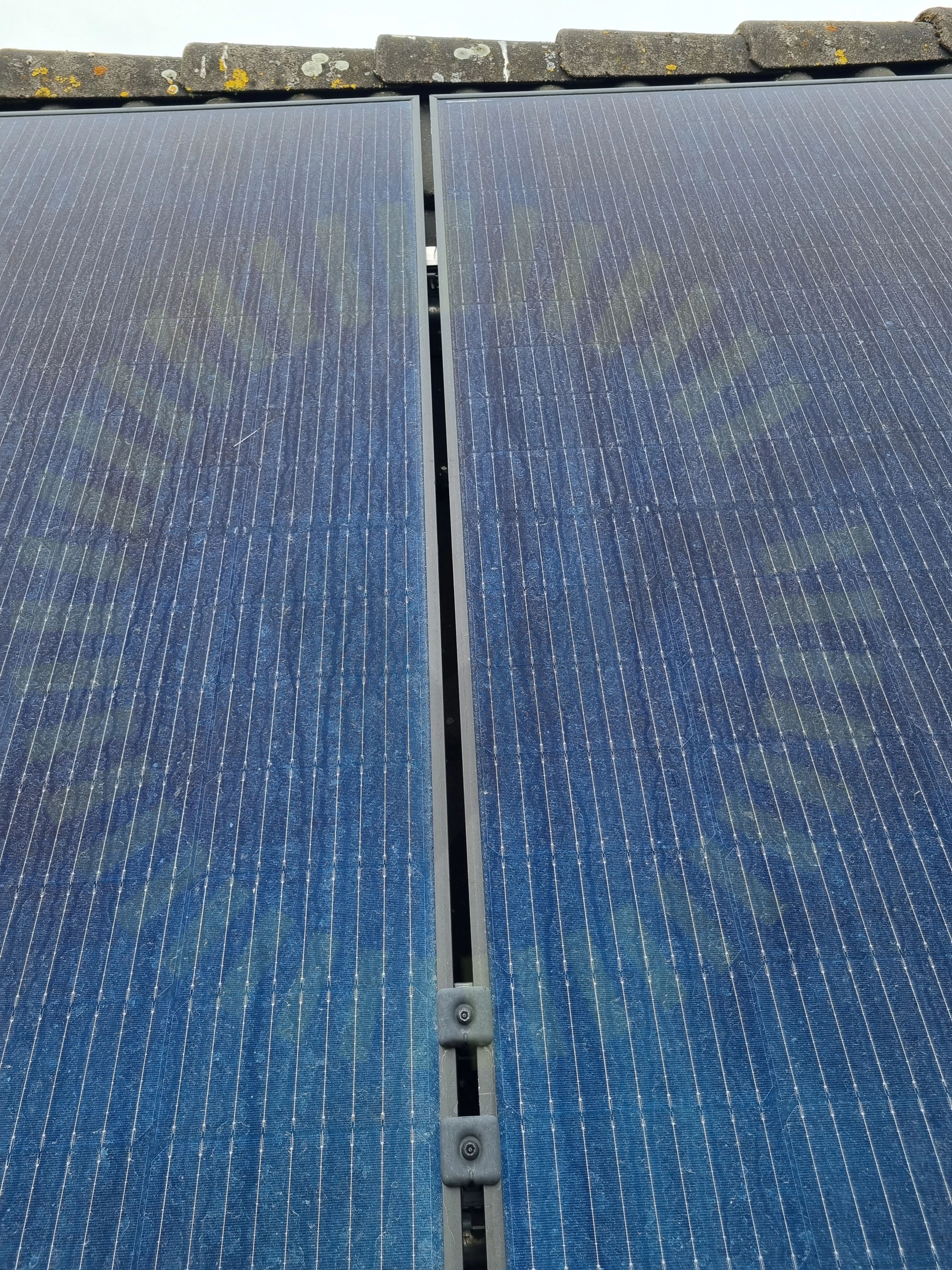

2.2 Fästen: Mittfäste

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Infästning: Urspårning

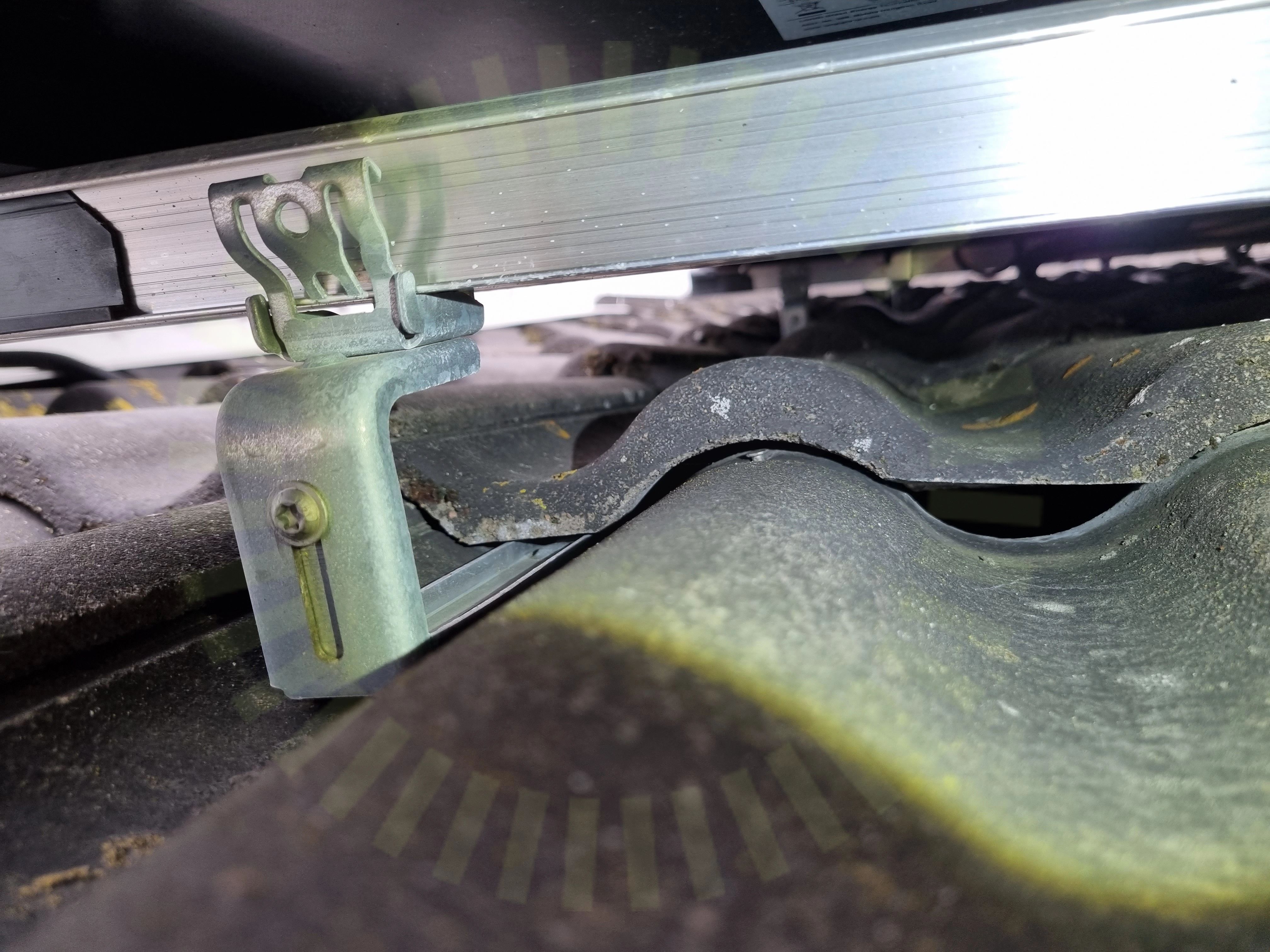

2.3 Infästning: Urspårning

Inte godkänd

Takpannor som inte används är urspårade.

Branschstandard
Kabeluppfästning

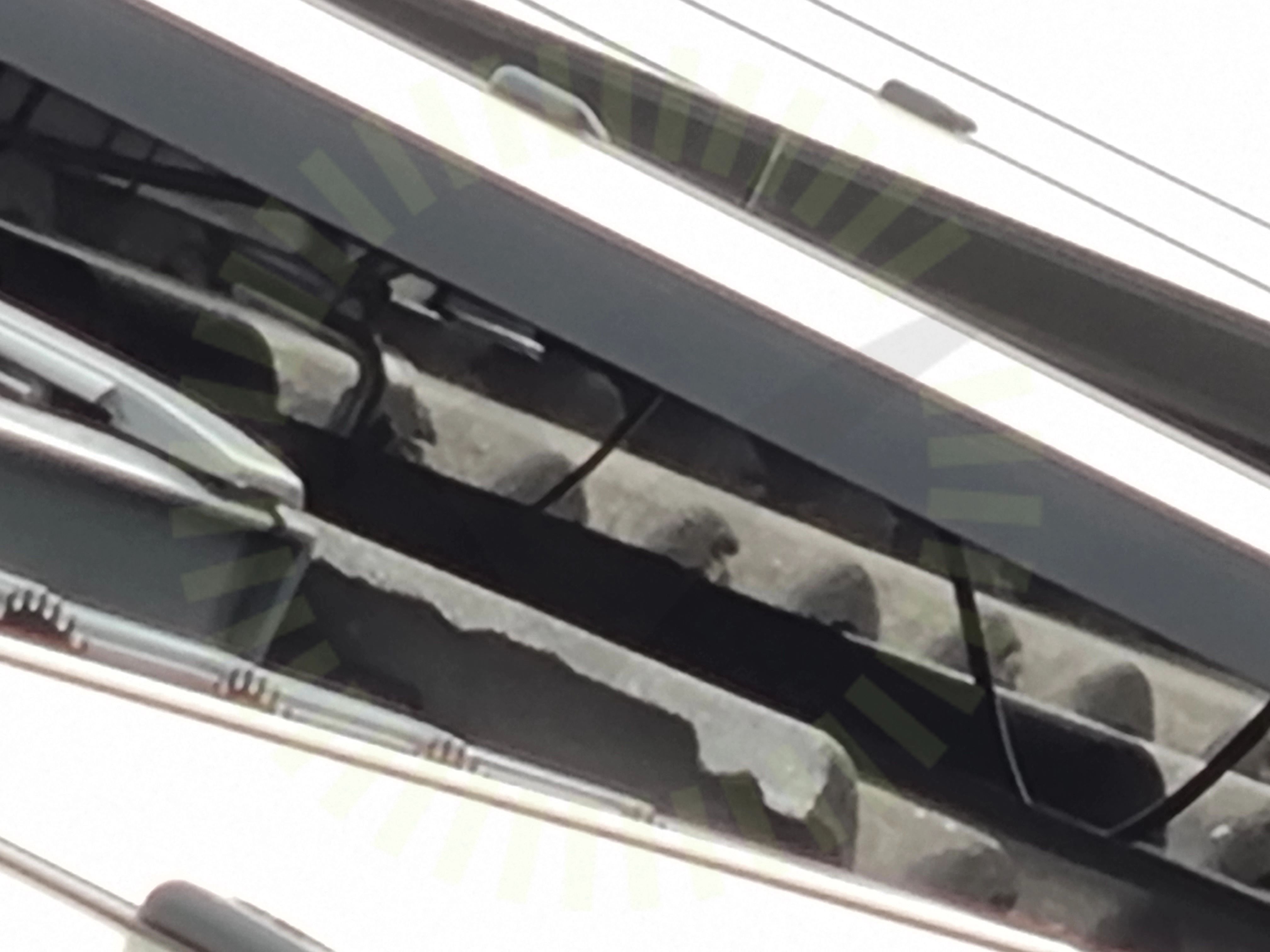

2.4 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Montagesystem: Säkerhetsavstånd

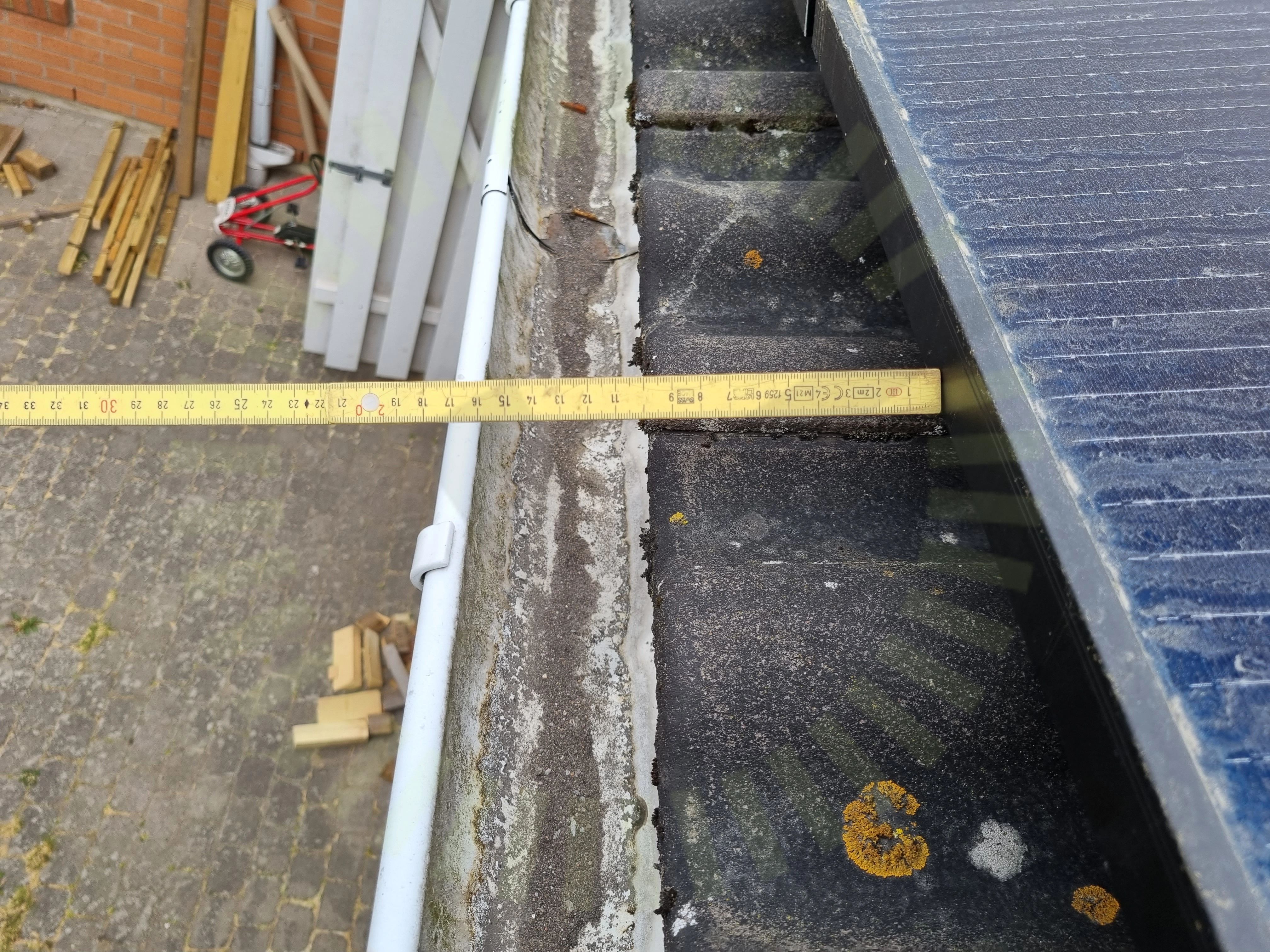

2.5 Montagesystem: Säkerhetsavstånd

Inte godkänd

Avstånd till takets slut stämmer inte med tillverkarens anvisningar.

Tillverkarens anvisningar

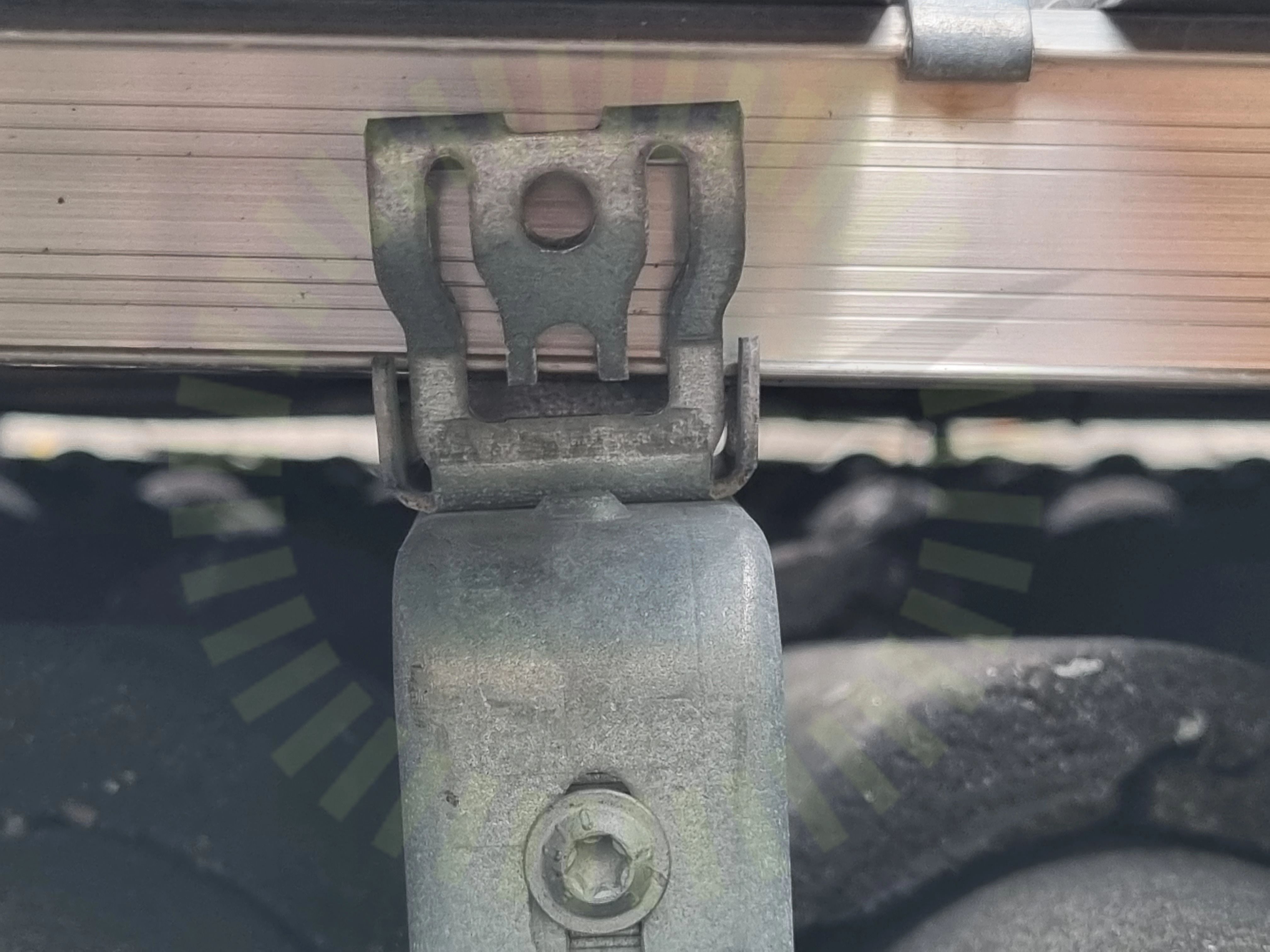

Skenor: Infästning
2.6 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Gäller generellt över anläggningen.

Tillverkarens anvisningar
Skenor: Överhäng

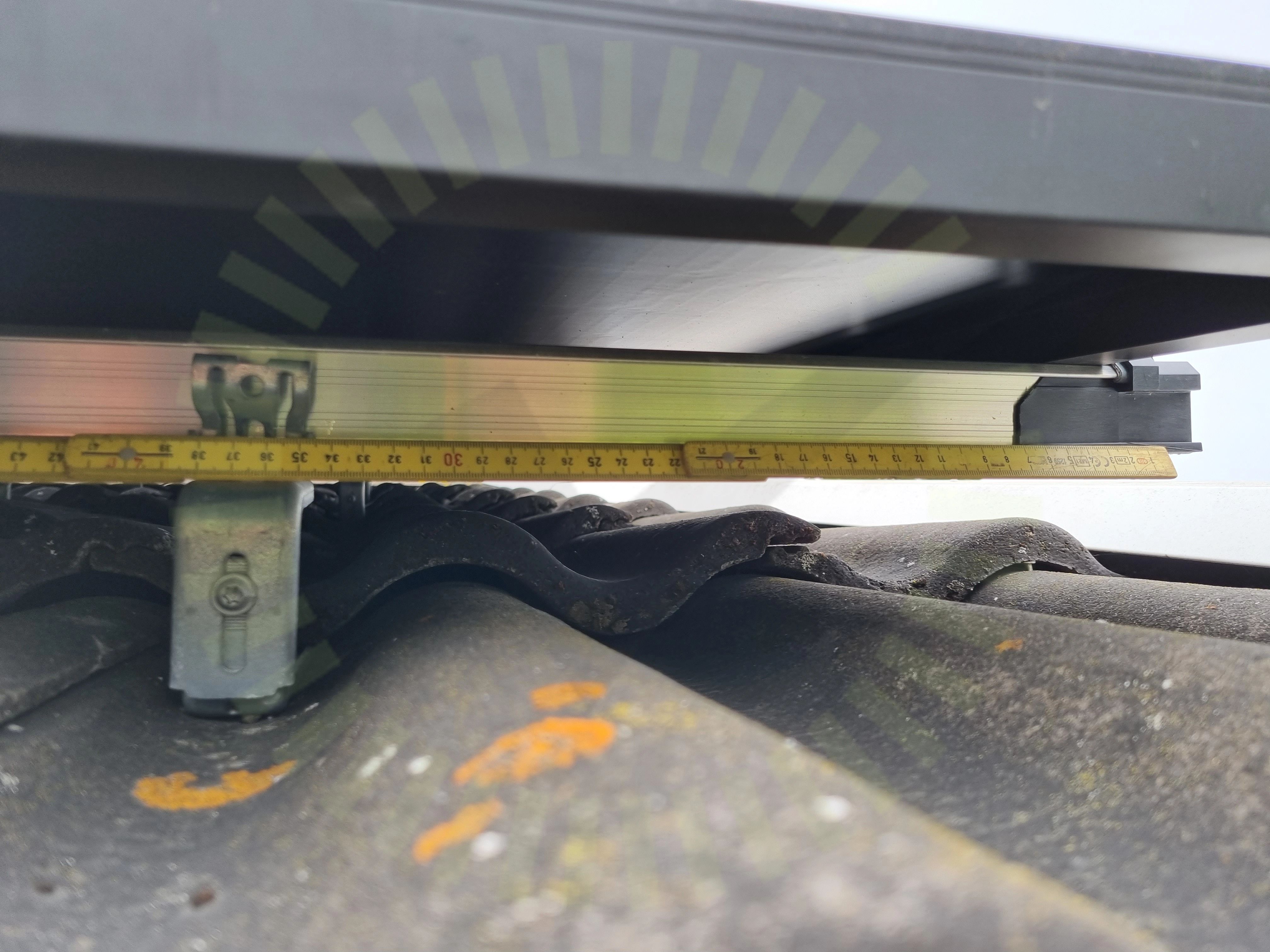

2.7 Skenor: Överhäng

Inte godkänd

Skenornas överhäng överstiger det maximalt tillåtna för montagesystemet. Gäller flera ställen i anläggningen på bägge taken.

Tillverkarens anvisningar
Godkända kontrollpunkter
16/23
Infästning: Bärläkt
Infästning: Belastning
Infästning: CC mått
Infästning: Höjdjustering
Infästning: Klämmans omfång
Montagesystem: Främmande material
Montagesystem: Takhöjd
Montagesystem: Taklutning
Panelfäste: Panelramens tjocklek
Shims
Skador
Skarp kant
Skenor: Skarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material

Villa, Longi: LR4-60HPB

Anmärkningar
3/12
Solpaneler: Fästen: Överlappning

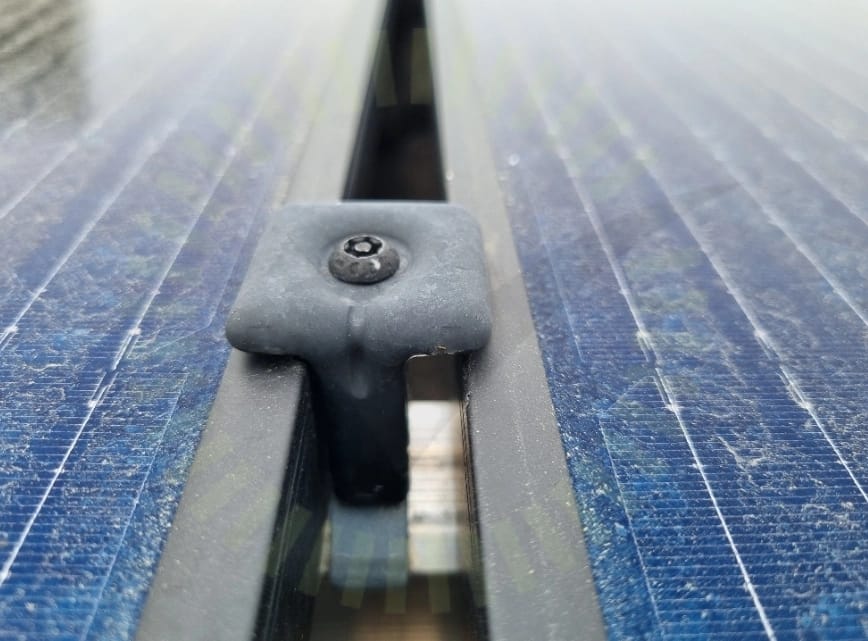

3.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar
Solpaneler: Skador

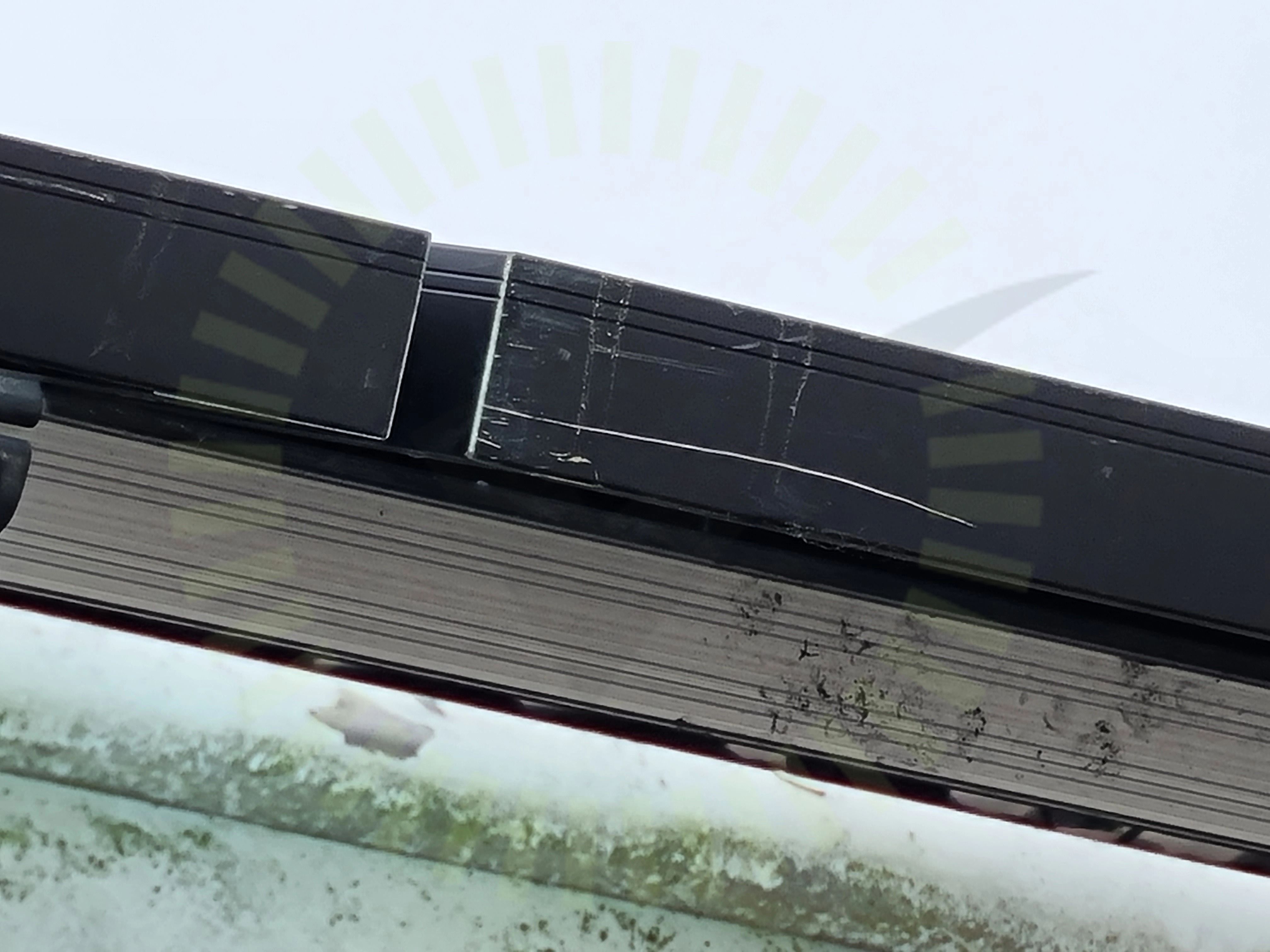

3.2 Solpaneler: Skador

Inte godkänd

Mindre skador noterade på panelerna.

Tillverkarens montageanvisningar
3.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar. Kablar hänger utan uppfästning på flera ställen.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
8/12
Kontakter: Förbindelse
Placering: Höjdskillnad
Placering: Skugga
Solpaneler: Avstånd till tak
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Placering
Solpaneler: Mellanrum
Ej tillgängligt vid besiktning
1/12
Sträng: Förläggning

Växelriktare

Anmärkningar
2/24
4.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Växelriktare: Placering: Brännbart underlag

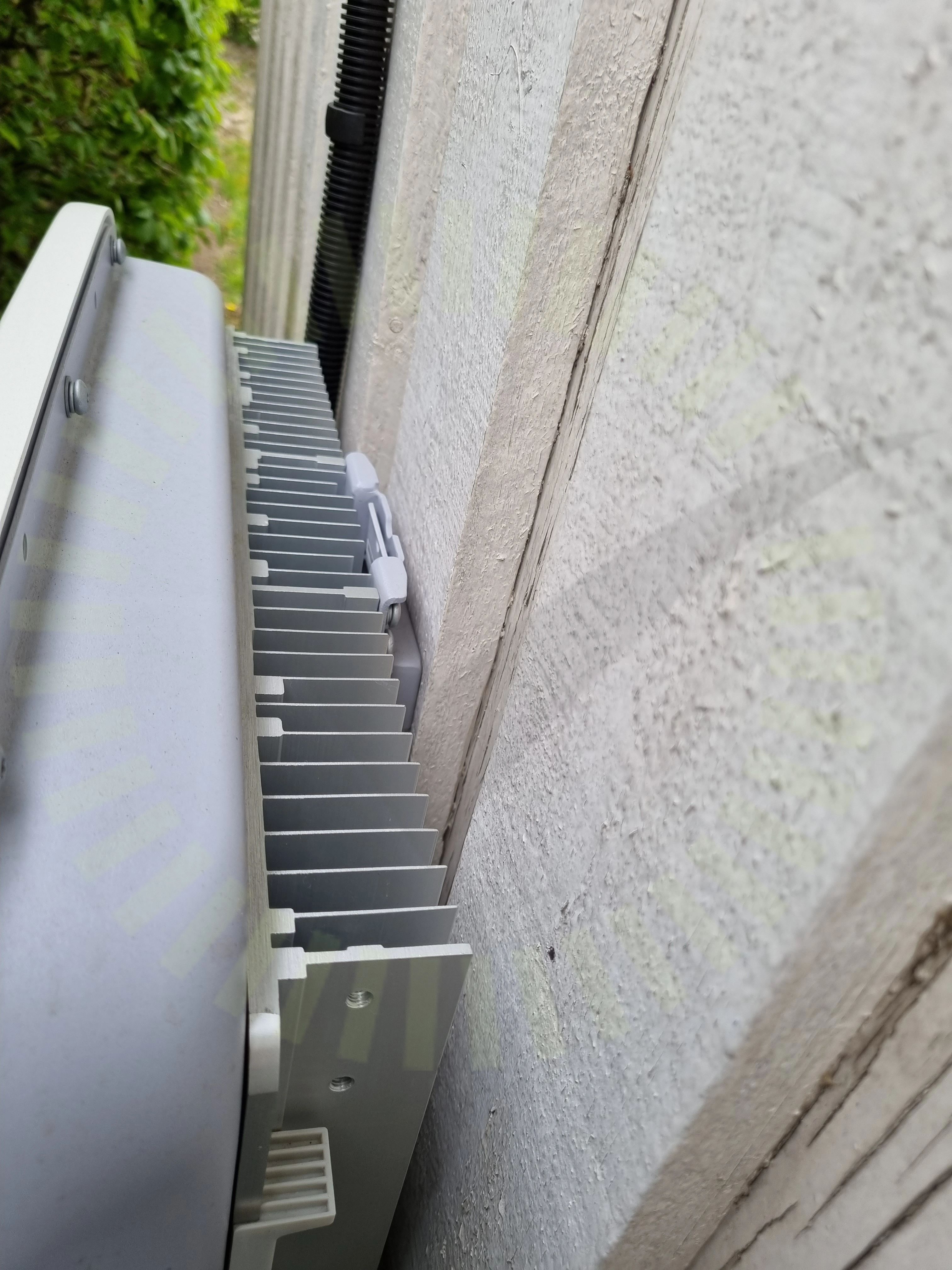

4.2 Växelriktare: Placering: Brännbart underlag

Inte godkänd

Växelriktaren får inte sitta på brännbart material.

Tillverkarens montageanvisningar
Godkända kontrollpunkter
22/24
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Kabel
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Säkring
Växelriktare: Placering: Ventilation
Växelriktare: El: Förskruvning
Växelriktare: El: Kontakter
Växelriktare: El: PE
Växelriktare: Placering: Direkt solljus
Växelriktare: Placering: Fastsäkring av produkt
Växelriktare: Placering: Utrymme
Växelriktare: Skador
