Besiktningsrapport

Besiktningens betyg

6.0

/10
Installation av
CellSolar
Datum
4 augusti 2021
Ort
Tyresö, Stockholms län

Skenor: Slutfäste

Skenor: Slutfäste

Solpaneler: Fästen: Överlappning

Solpaneler: Fästen: Överlappning

Skenor: Skarv

Skenor: Skarv

+ 16

+ 16
62% godkända
38% ej godkända

Om installationen

Paneler

STPXXXS - A60/Wfhb

Paneler

STPXXXS - A60/Wfhb

Optimerare

P370-P505

Optimerare

P370-P505

Montagesystem

CrossHook 3S: SingleRail

Montagesystem

CrossHook 3S: SingleRail

Växelriktare

SE17k

Tillbehör

Kapsling

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
1/2
1.1 Skräp

Inte godkänd

Arbetsplatsen är ej städad efter installation.

Godkända kontrollpunkter
1/2
Skada

Dokumentation

Anmärkningar
9/9
2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Produktinformation: Montagesystem

Inte godkänd

Produktinformation för montagesystemet saknas.

2.6 Produktinformation: Optimerare

Inte godkänd

Produktinformation för optimerarna saknas.

2.7 Produktinformation: Paneler

Inte godkänd

Produktinformation för panelerna saknas.

2.8 Produktinformation: Växelriktare

Inte godkänd

Produktinformation för växelriktaren saknas.

2.9 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar
3/25
3.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
3.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
3.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
21/25
Elektriskt: Kabeldimension
Elektriskt: Säkringar
Kapsling: Böjradie
Kapsling: Brytare
Kapsling: Förskruvningar
Kapsling: Infästning
Kapsling: IP-Klassning
Kapsling: Rakt monterad
Kapsling: Termisk påverkan
Kapsling: Yttre påverkan
Transportsträckor AC: Genomföringar
Transportsträckor AC: Skador på kabel
Transportsträckor AC: Termisk påverkan
Transportsträckor AC: Uppfästning
Transportsträckor AC: Yttre påverkan
Transportsträckor DC: Genomföringar
Transportsträckor DC: Skador på kabel
Transportsträckor DC: Termisk påverkan
Transportsträckor DC: Uppfästning
Transportsträckor DC: UV Skydd
Transportsträckor DC: Yttre påverkan
Ej tillgängligt vid besiktning
1/25
Varselmärkning: Tillförlitligt fäst

Tak: Baksida

Anmärkningar
12/32

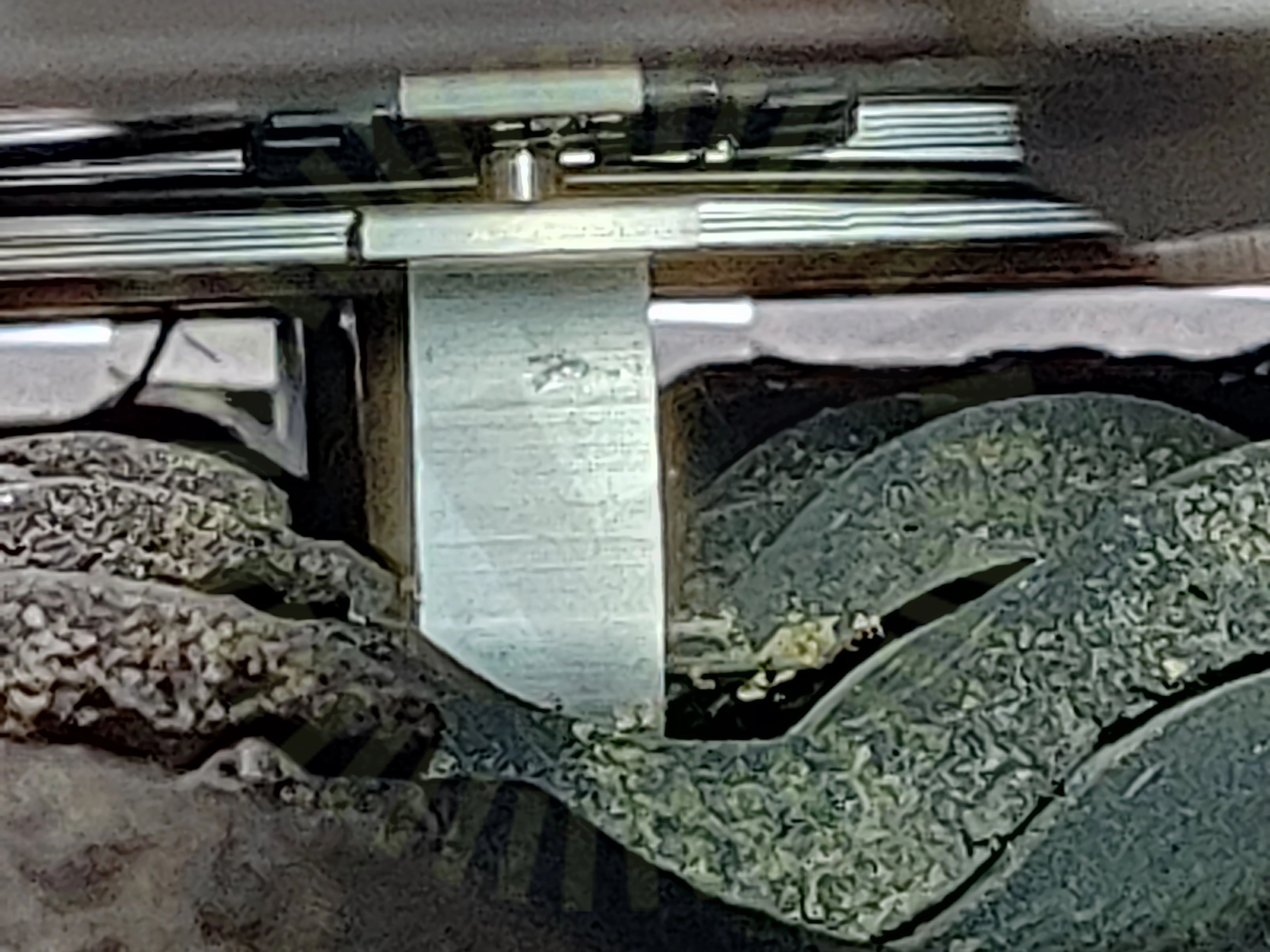

Betongkrok: Urspårning
4.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

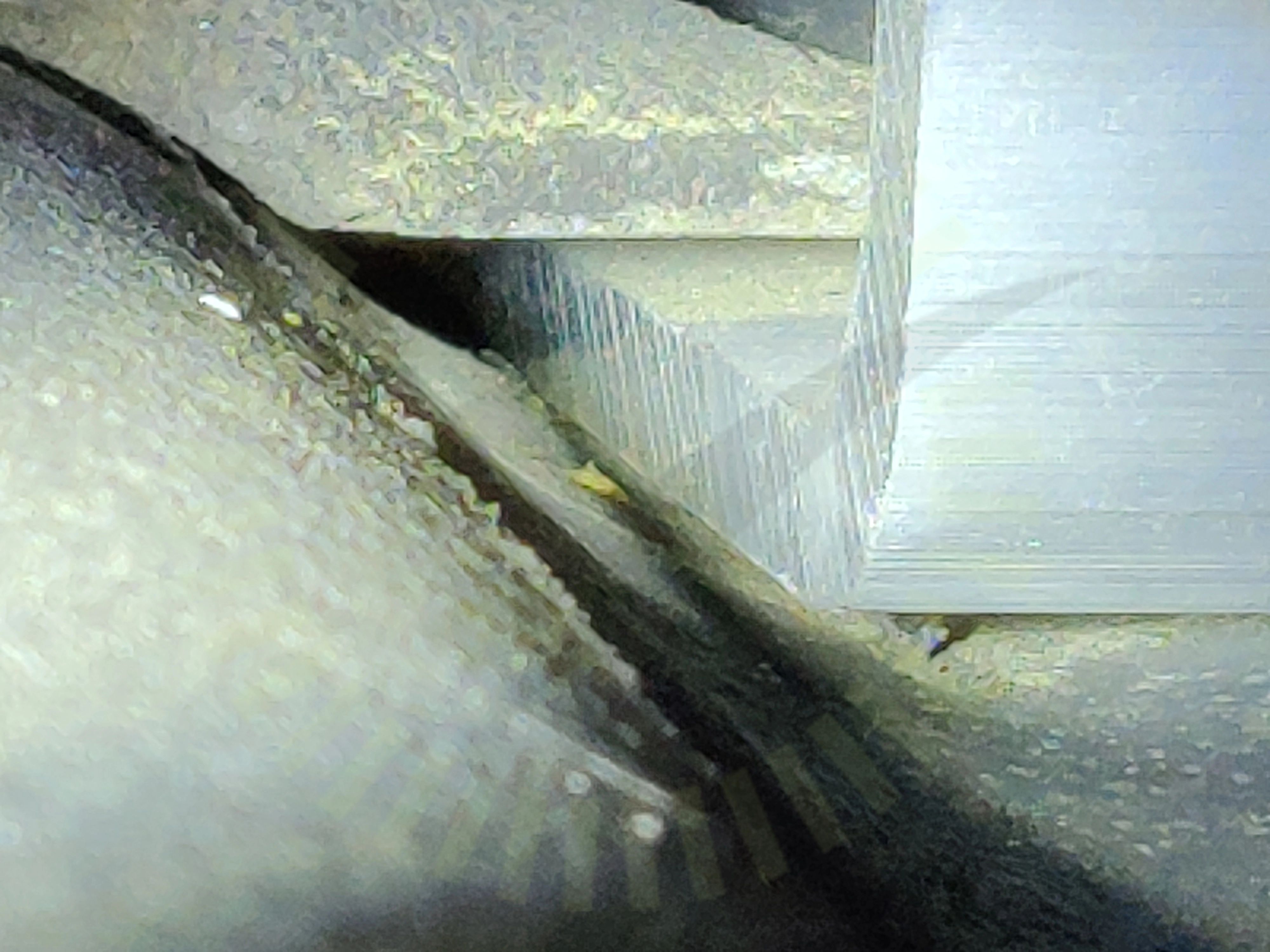

Betongkrok: Avstånd panna
4.2 Betongkrok: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar
4.3 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

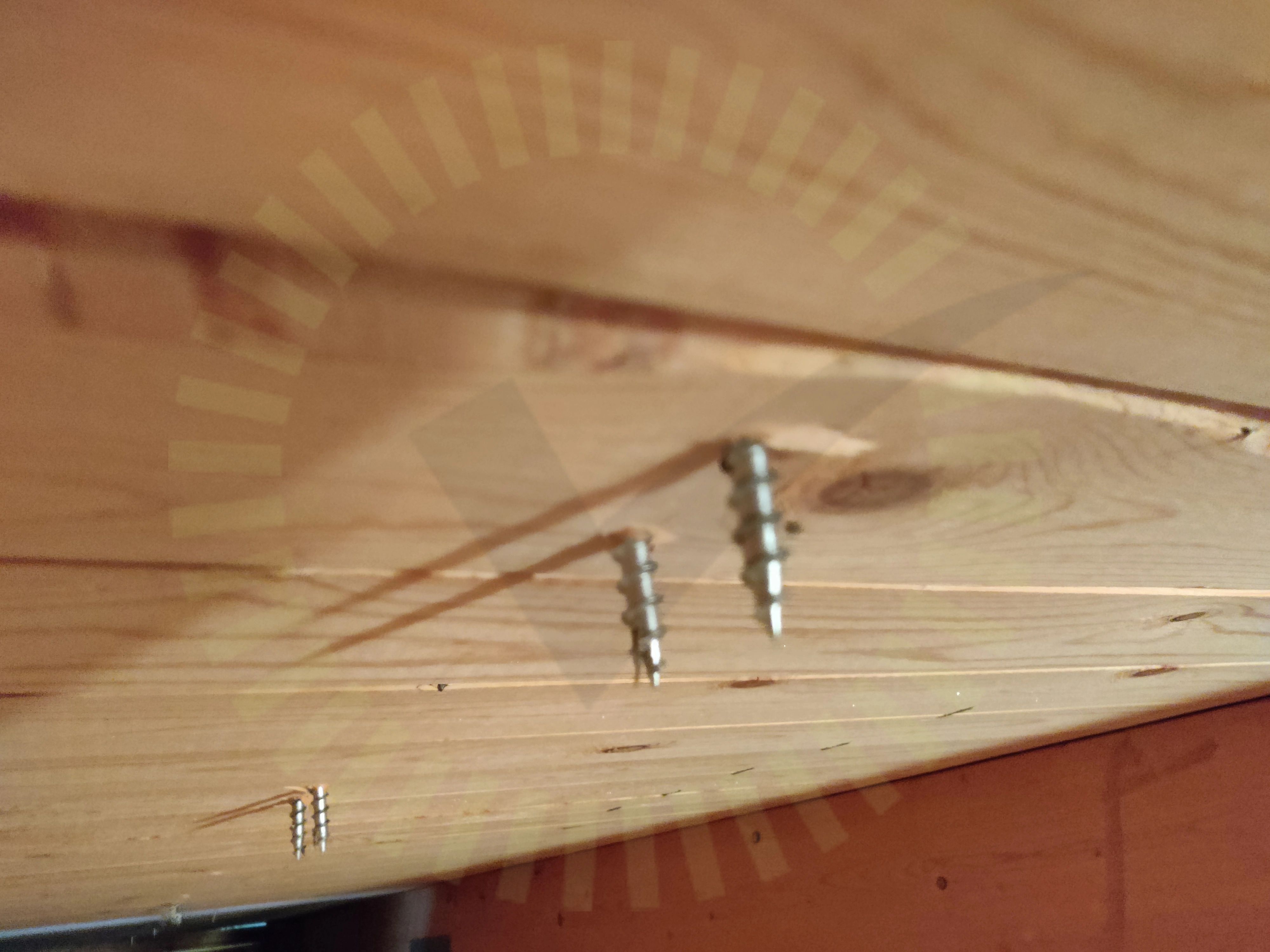

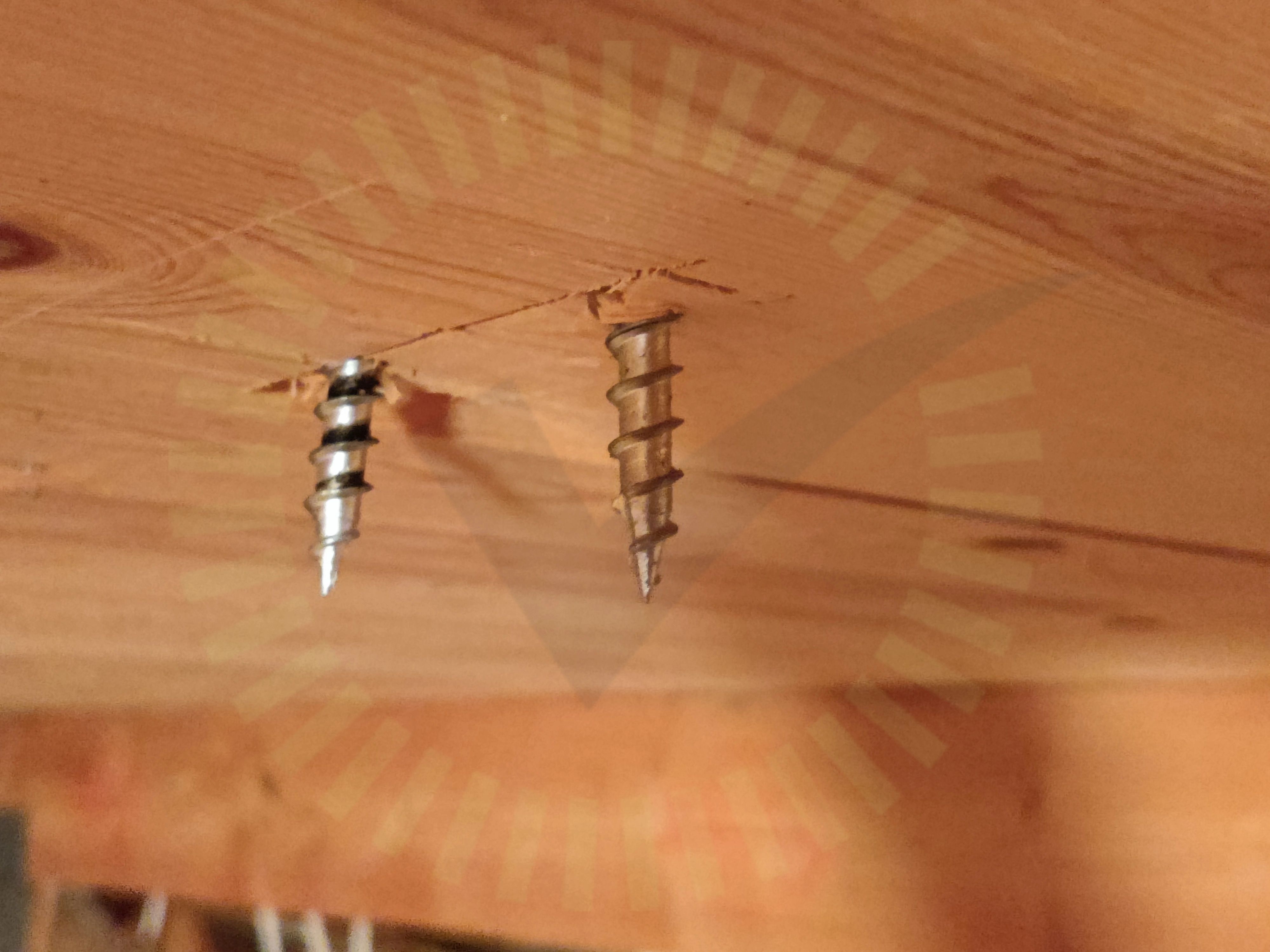

Betongkrok: Infästning
4.4 Betongkrok: Infästning

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

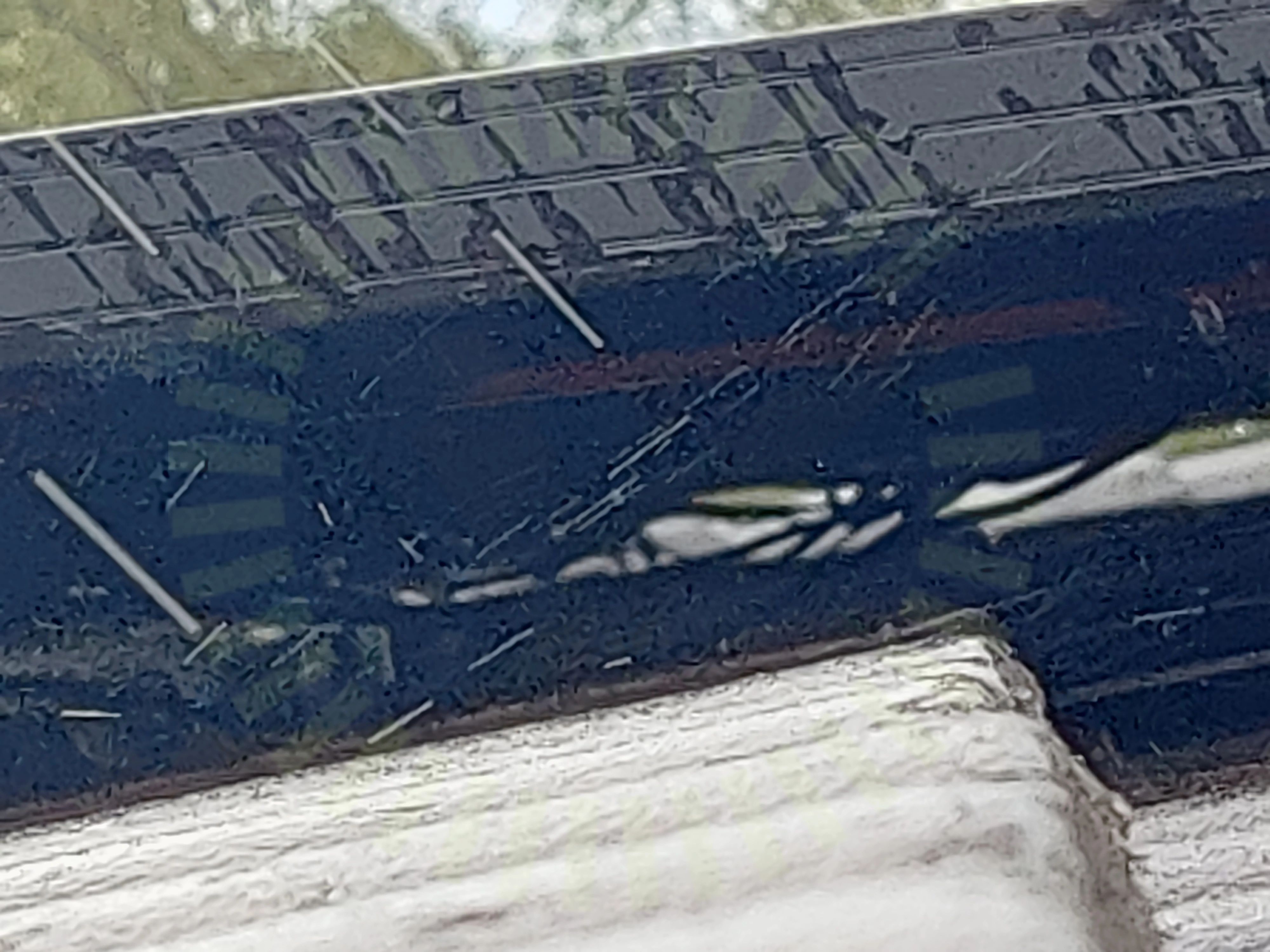

Likströmskabel: Uppfästning
4.5 Likströmskabel: Uppfästning

Inte godkänd

Kablar är inte monterade så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Solpaneler: Fästen: Storlek

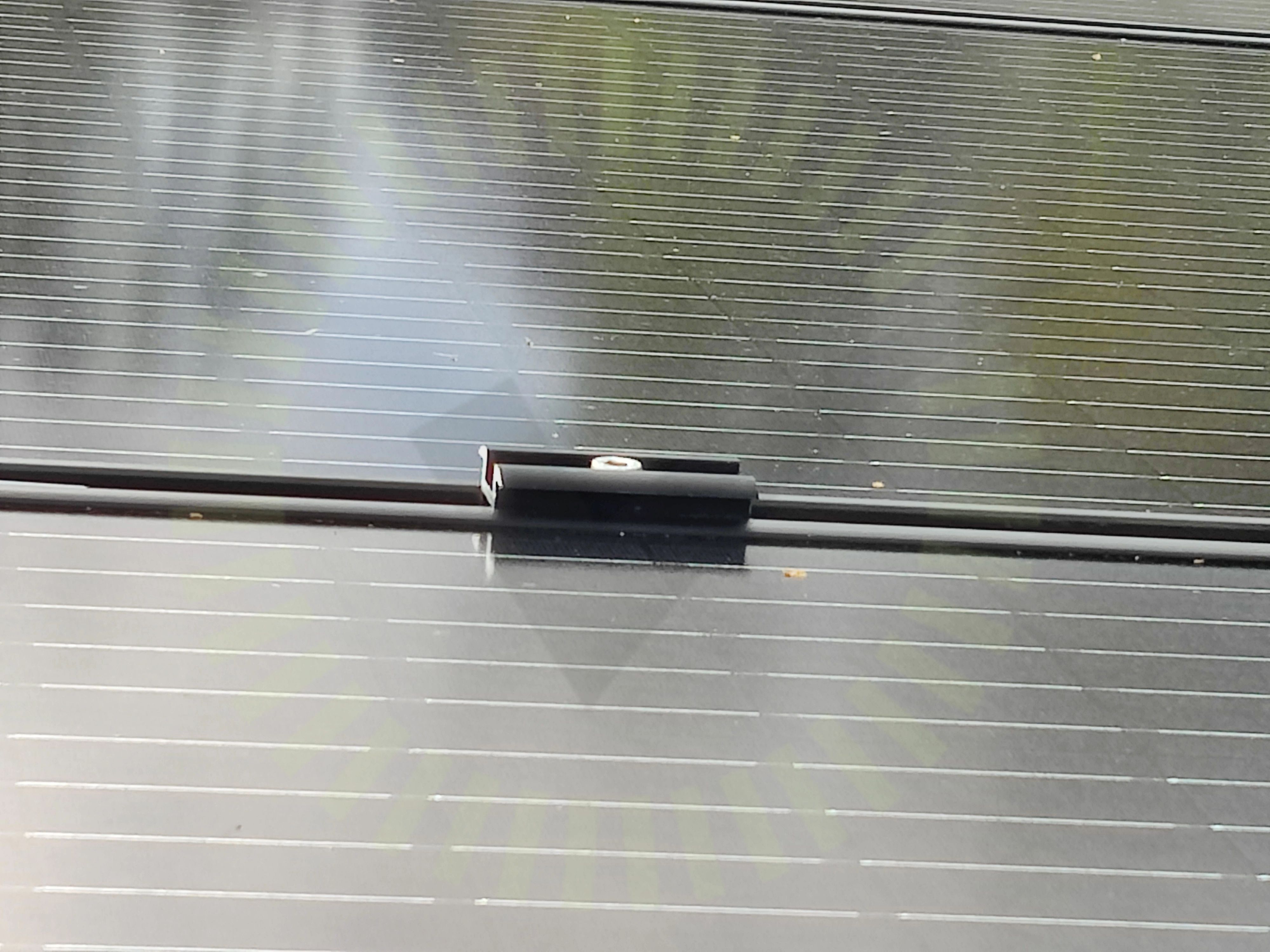

4.6 Solpaneler: Fästen: Storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Tillverkarens anvisningar

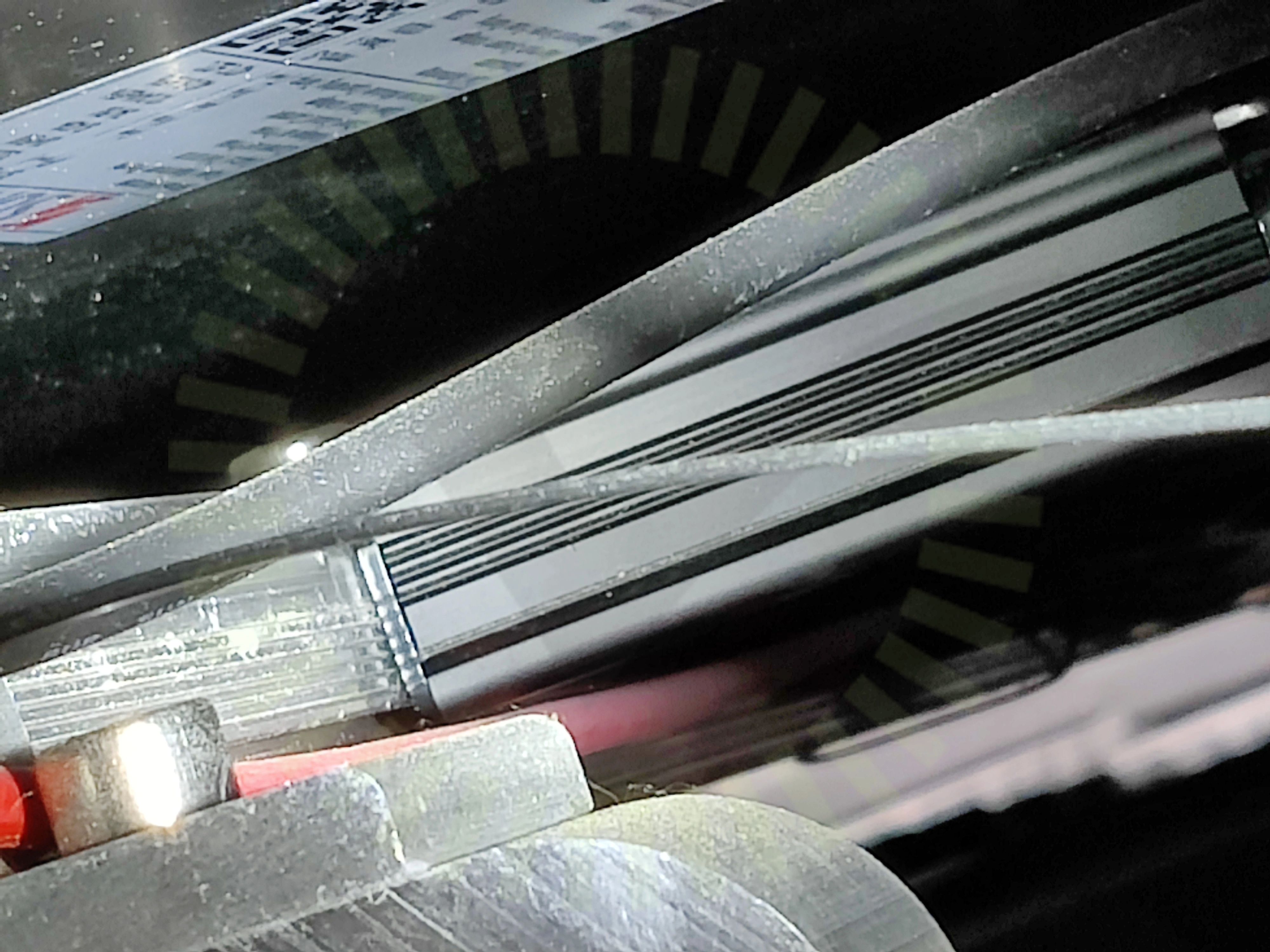

Optimerare: Placering
4.7 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

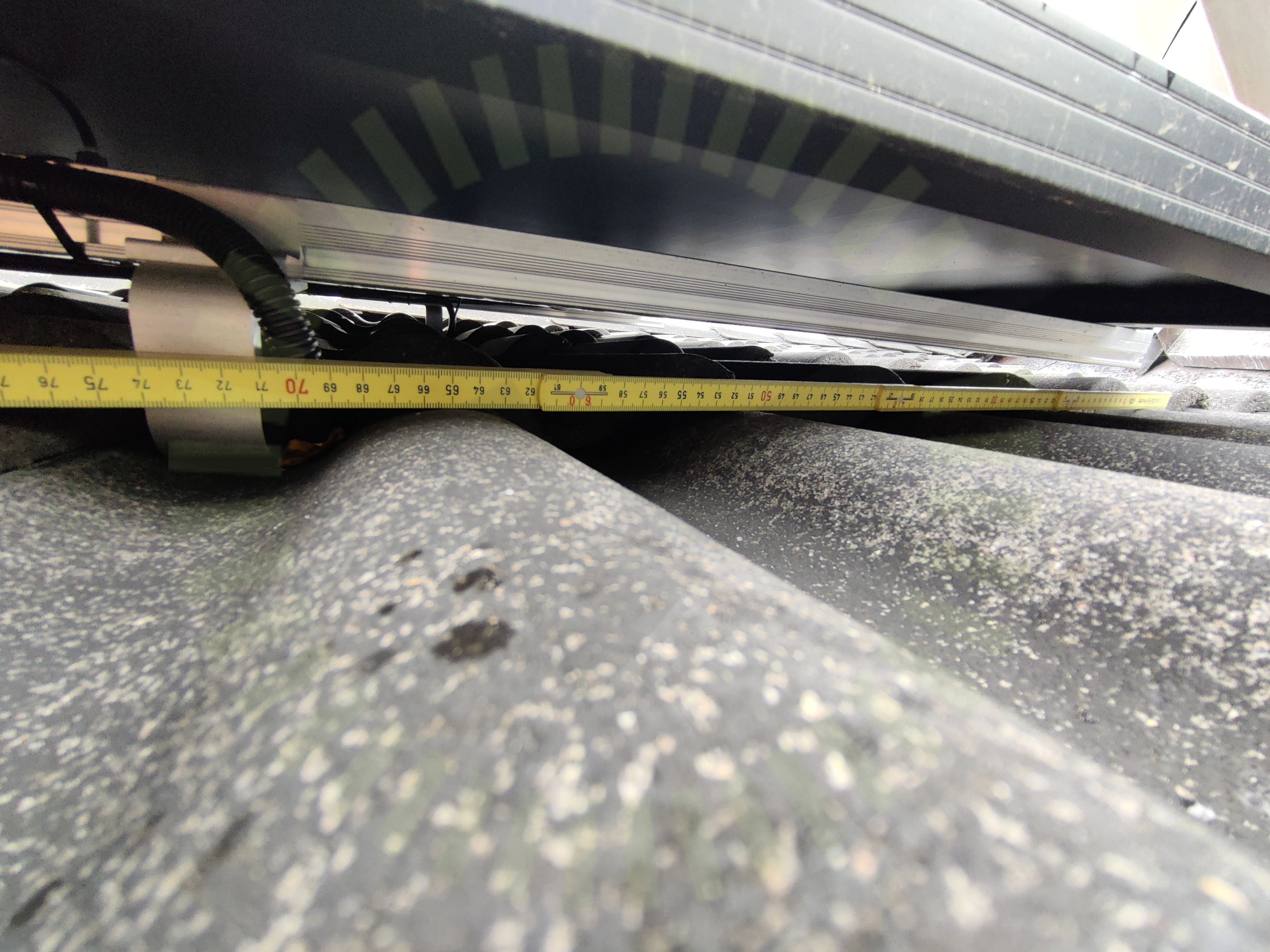

Skenor: Överhäng
4.8 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

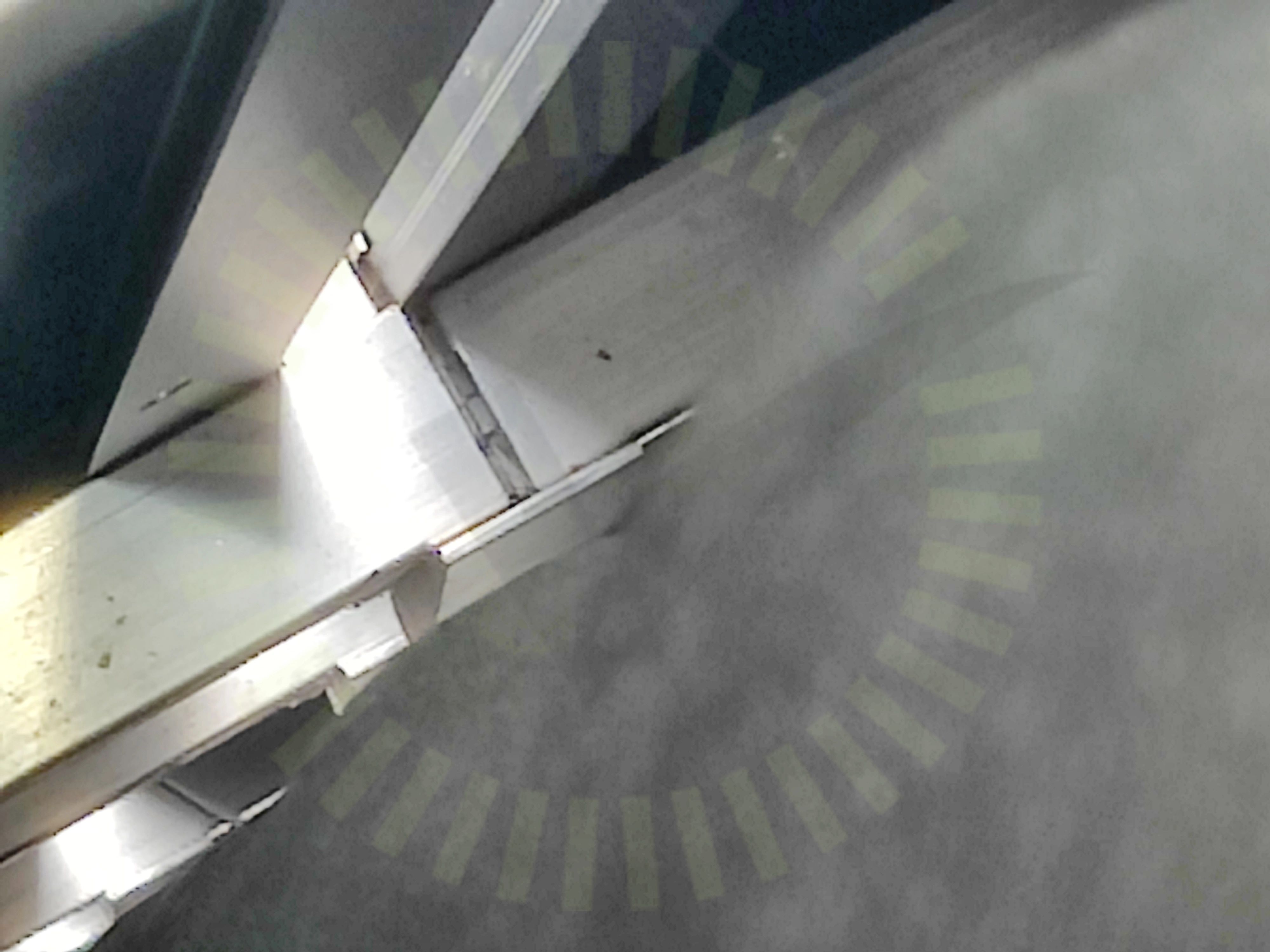

Skenor: Skarv

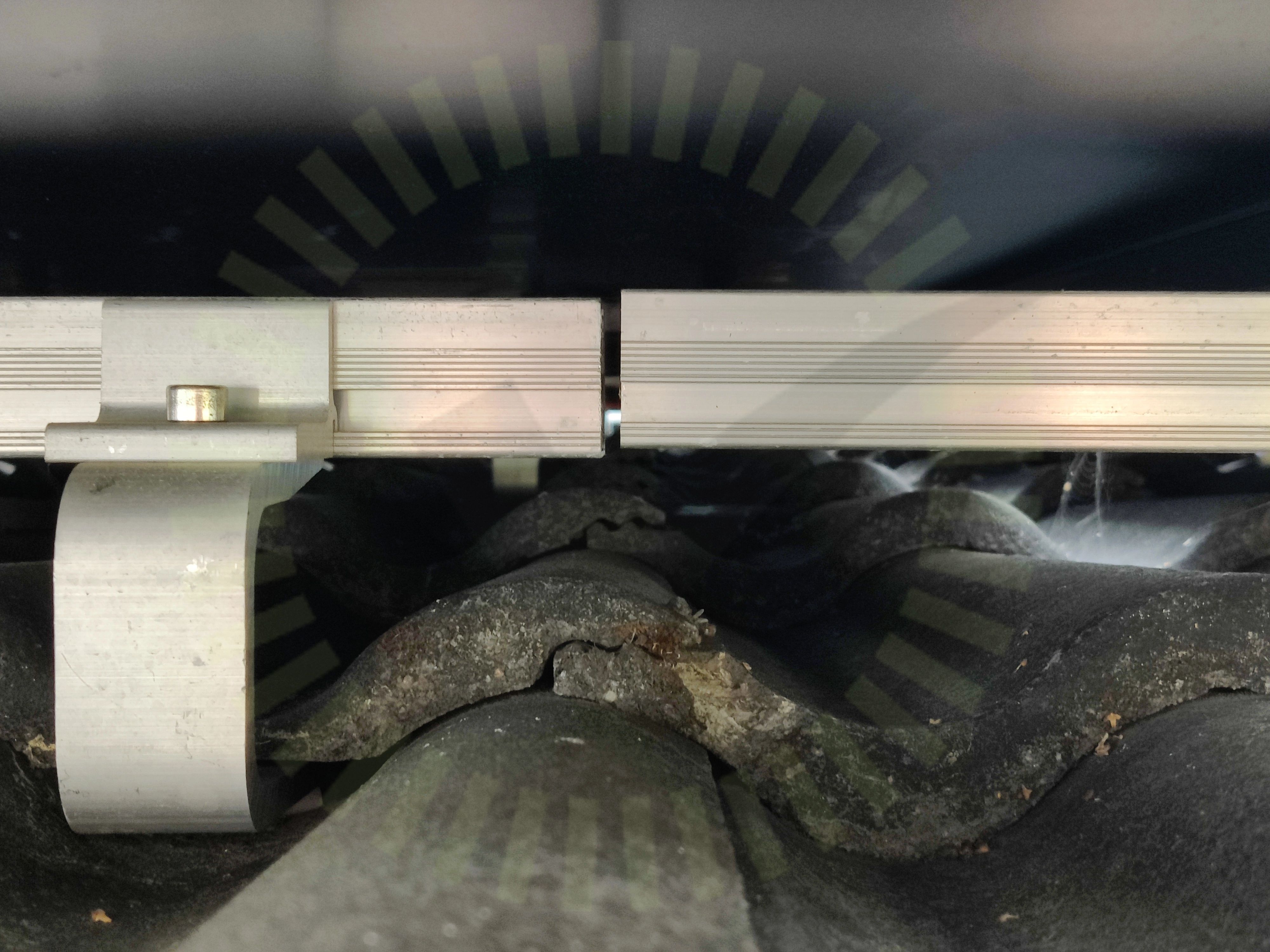

4.9 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

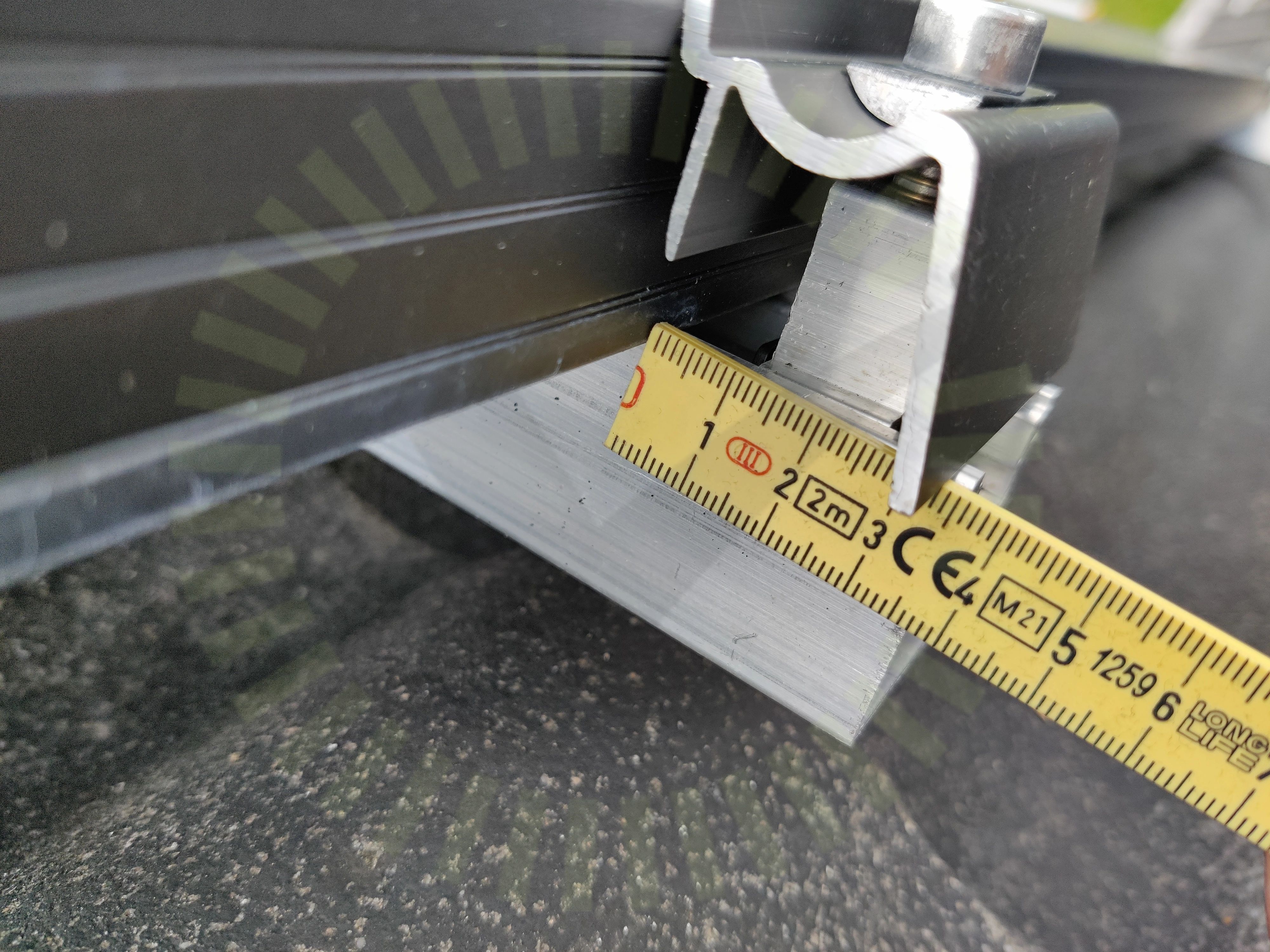

Skenor: Slutfäste
4.10 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

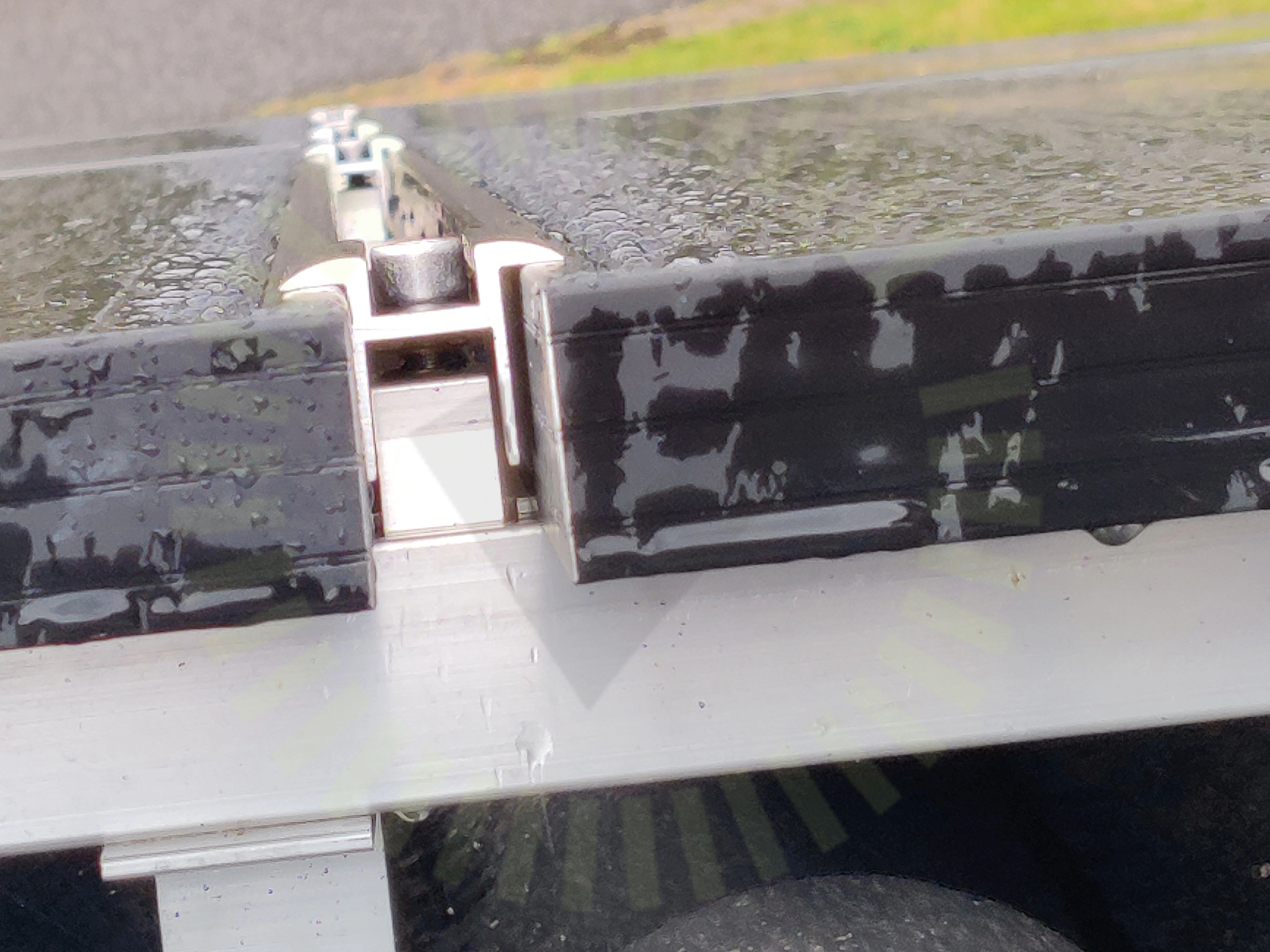

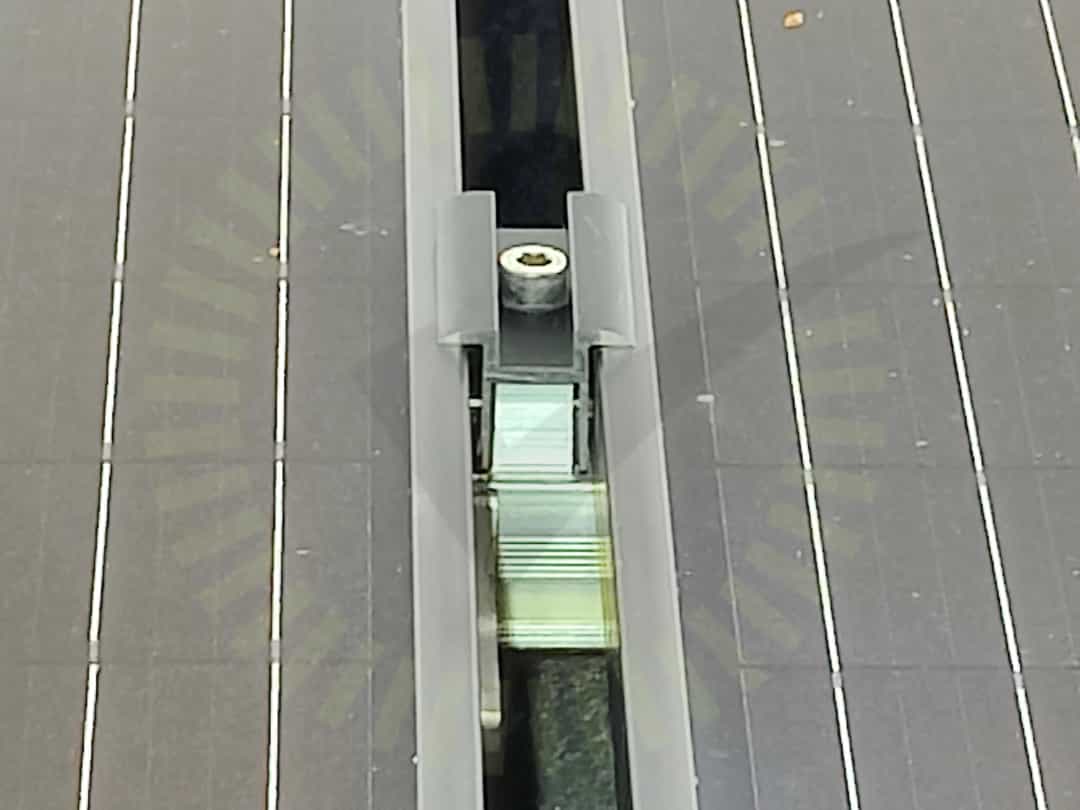

Solpaneler: Fästen: Överlappning
4.11 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

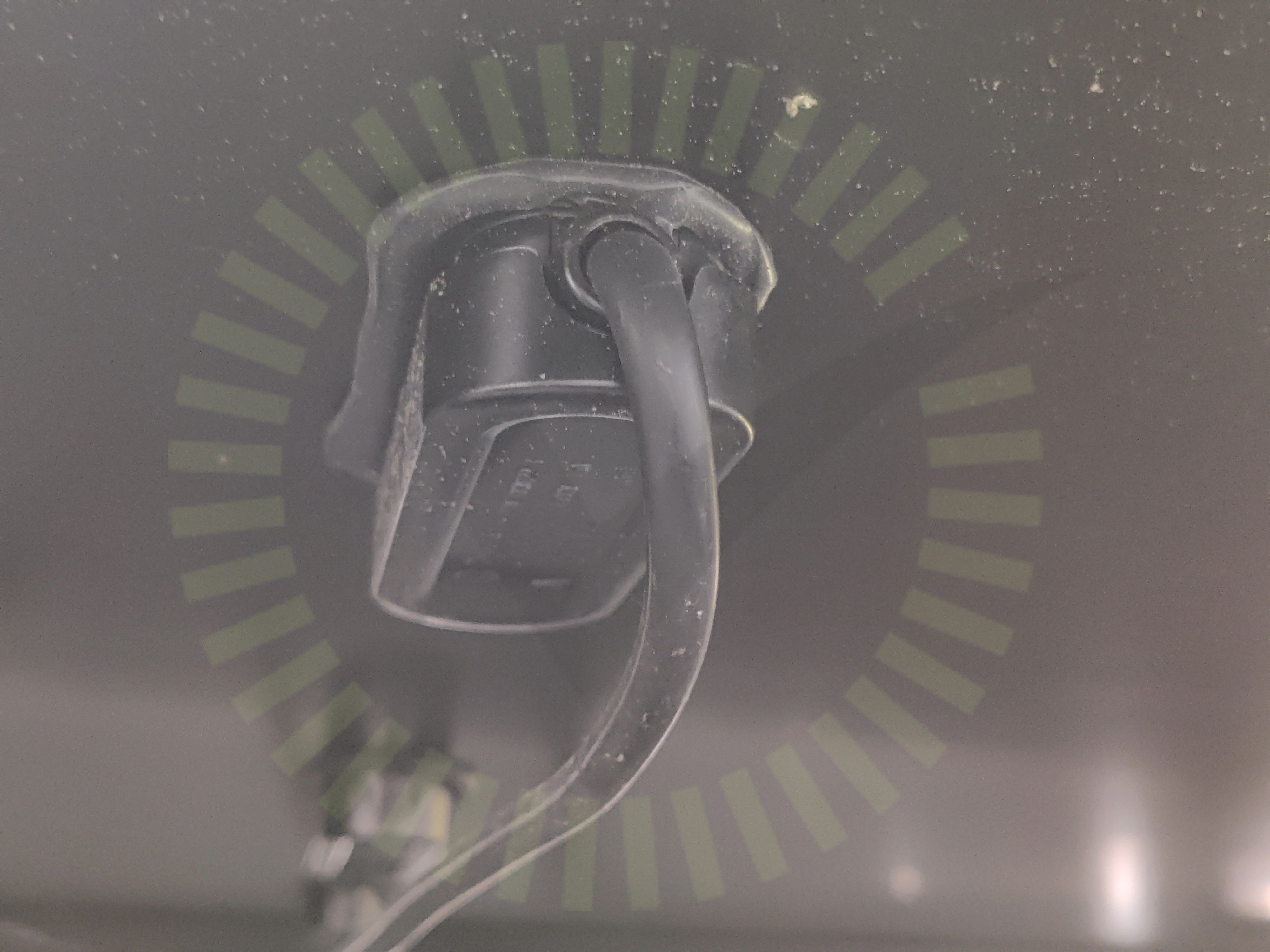

Solpaneler: Kablar: Dragavlastade
4.12 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
19/32
Likströmskabel: Skarp kant
Likströmskabel: Skydd
Likströmskabel: Väderbeständigt material
Montagesystem: Distans
Montagesystem: Skador
Montagesystem: Taklutning
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kontakter
Solpaneler: Bakstycke: Föremål
Solpaneler: Fästen: Placering
Skenor: Infästning
Solpaneler: Avstånd till tak (Rek.)
Solpaneler: Kablar: Kontakter
Solpaneler: Lutning
Solpaneler: Ram: Dräneringshål
Solpaneler: Ram: Hål
Solpaneler: Ram: Mellanrum
Solpaneler: Ram: Repor
Ej tillgängligt vid besiktning
1/32
Solpaneler: Glas: Repor

Tak: Framsida

Anmärkningar
10/31
5.1 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar
Betongkrok: Infästning
5.2 Betongkrok: Infästning

Inte godkänd

Infästningen ska stämma överens med tillverkarens manualer och instruktioner.

Tillverkarens anvisningar

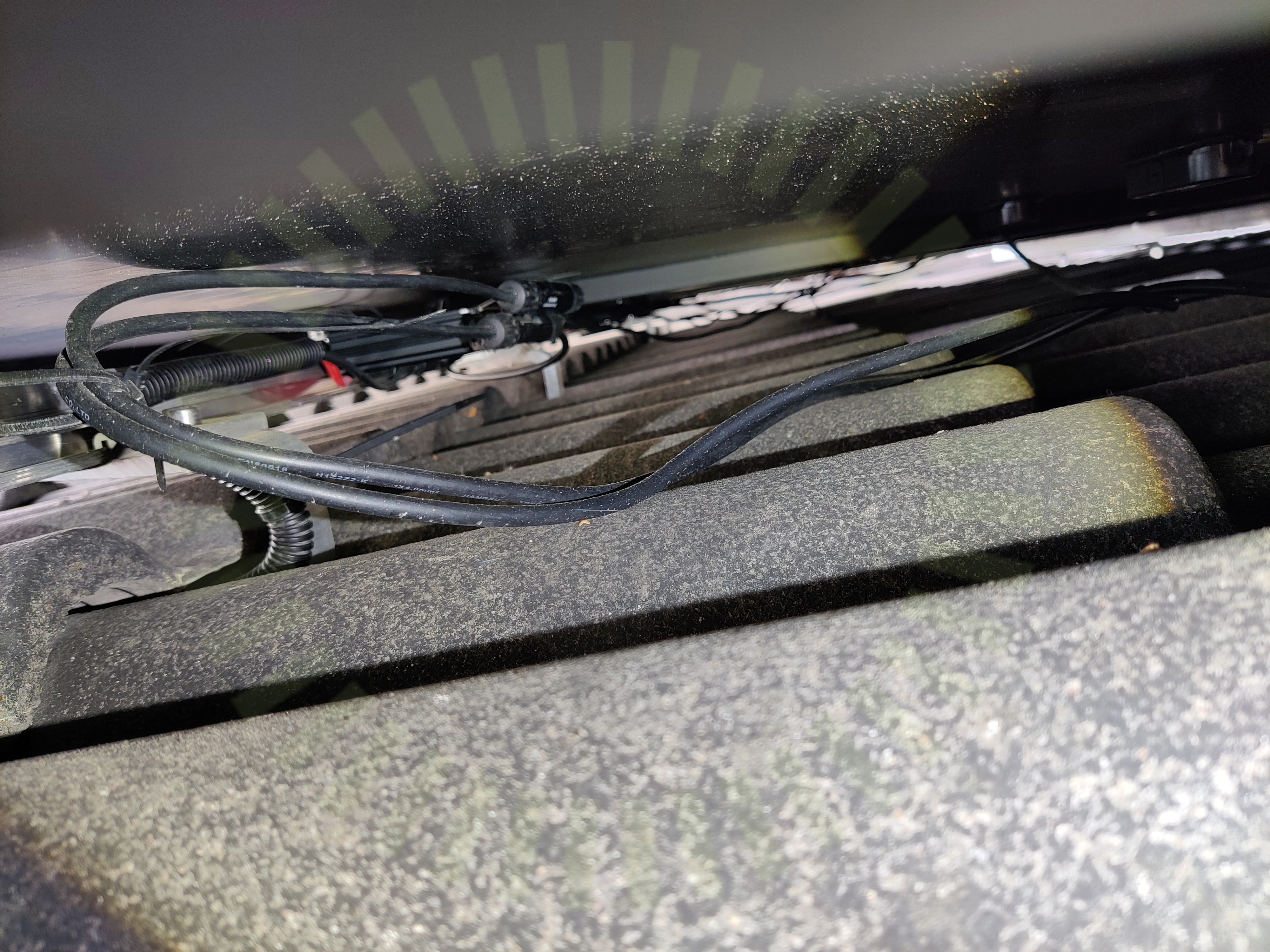

Likströmskabel: Uppfästning
5.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är inte monterade så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Solpaneler: Fästen: Placering

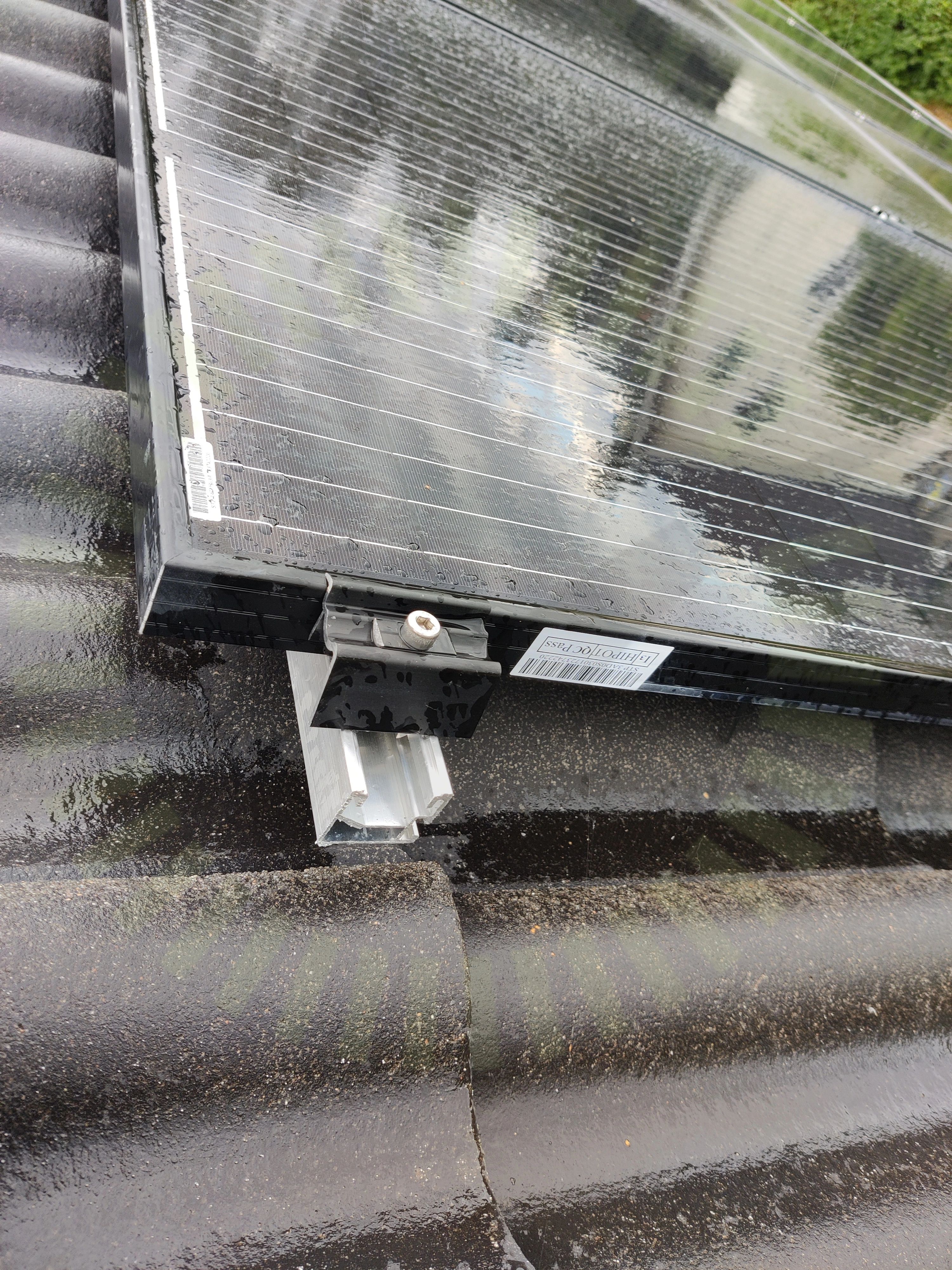

5.4 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

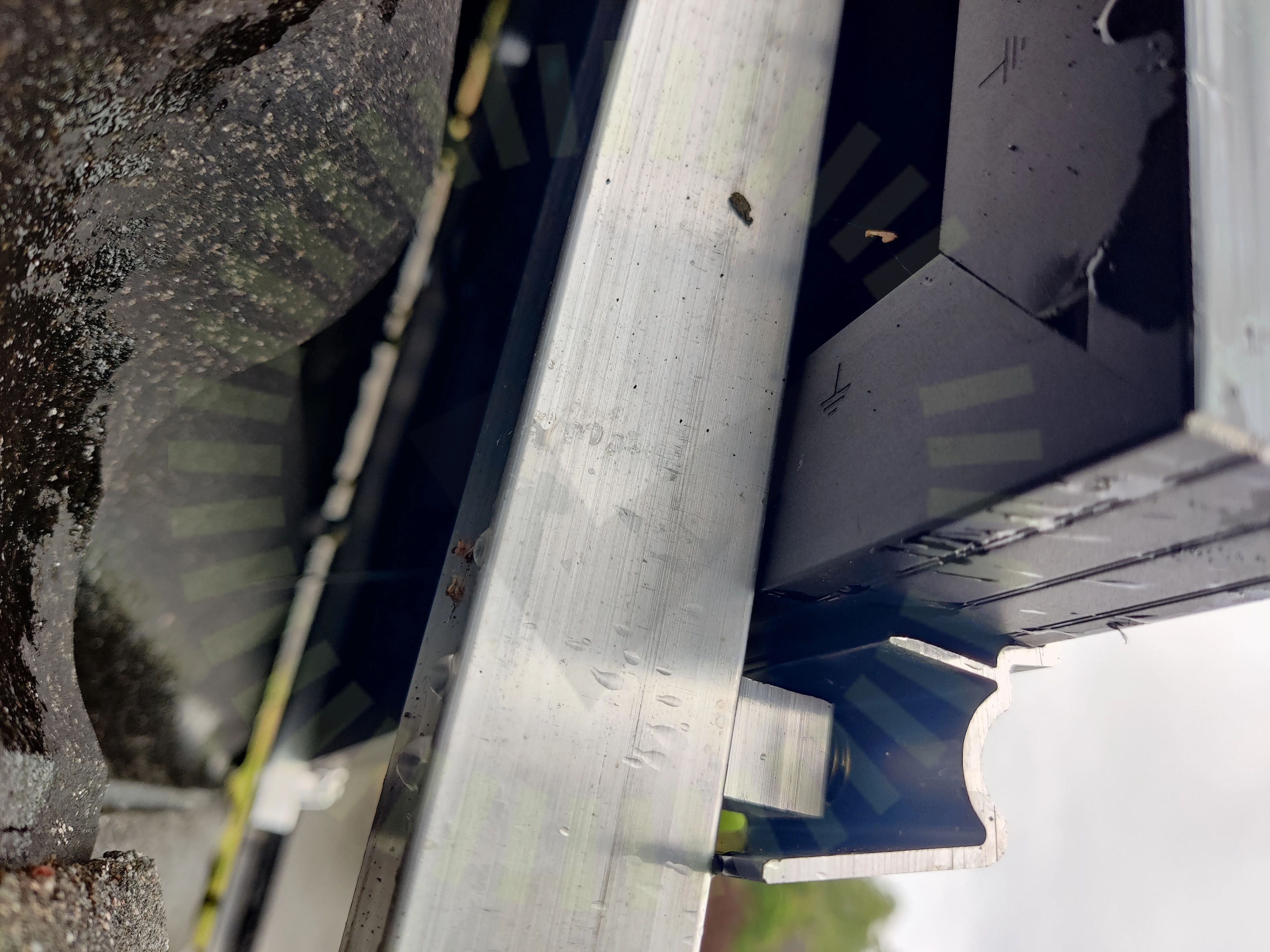

Solpaneler: Ram: Dräneringshål
5.5 Solpaneler: Ram: Dräneringshål

Inte godkänd

Fästena för panelerna ska enligt tillverkarens instruktioner inte täcka för dräneringshålen.

Tillverkarens montageanvisningar
5.6 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar
5.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar
Skenor: Skarv
5.8 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar
Solpaneler: Fästen: Överlappning
5.9 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar
Solpaneler: Kablar: Dragavlastade
5.10 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
17/31
Likströmskabel: Skydd
Likströmskabel: Väderbeständigt material
Montagesystem: Distans
Montagesystem: Skador
Montagesystem: Taklutning
Optimerare: Fastsäkring av produkt
Optimerare: Kontakter
Skenor: Infästning
Skenor: Slutfäste
Solpaneler: Avstånd till tak (Rek.)
Solpaneler: Bakstycke: Föremål
Solpaneler: Fästen: Storlek
Solpaneler: Kablar: Kontakter
Solpaneler: Lutning
Solpaneler: Ram: Hål
Solpaneler: Ram: Mellanrum
Solpaneler: Ram: Repor
Ej tillgängligt vid besiktning
4/31
Betongkrok: Avstånd panna
Betongkrok: Urspårning
Optimerare: Dragavlastade
Solpaneler: Glas: Repor

Växelriktare

Anmärkningar
3/8
6.1 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar
Växelriktare: Placering: Avstånd

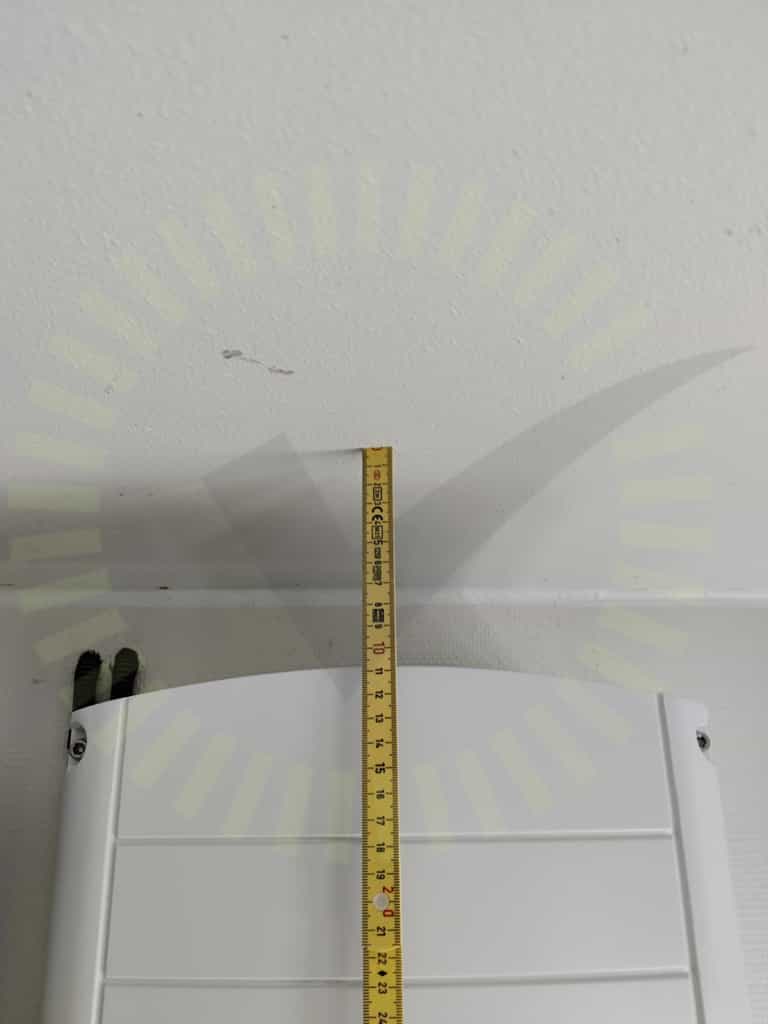

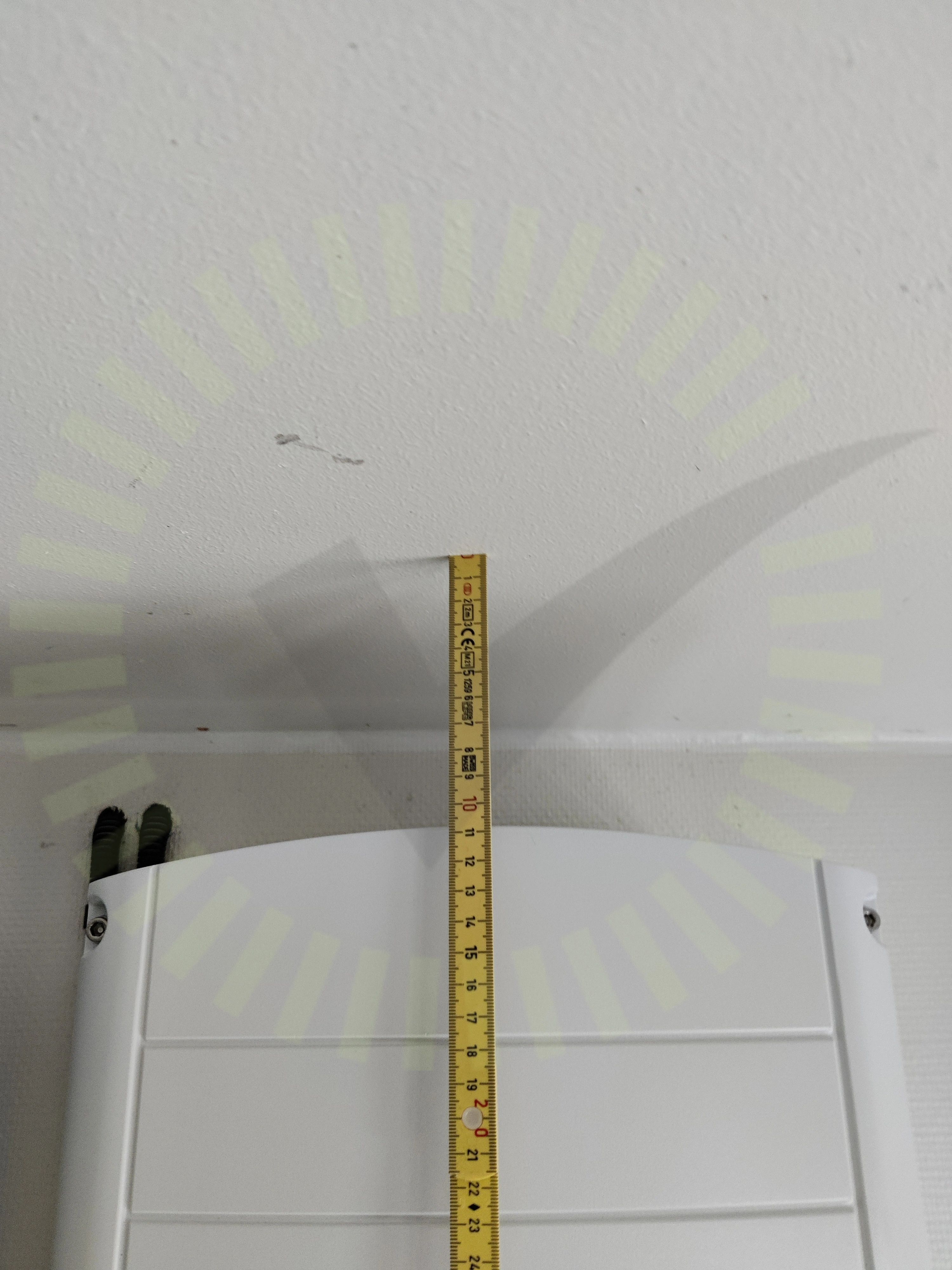

6.2 Växelriktare: Placering: Avstånd

Inte godkänd

Om växelriktaren inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

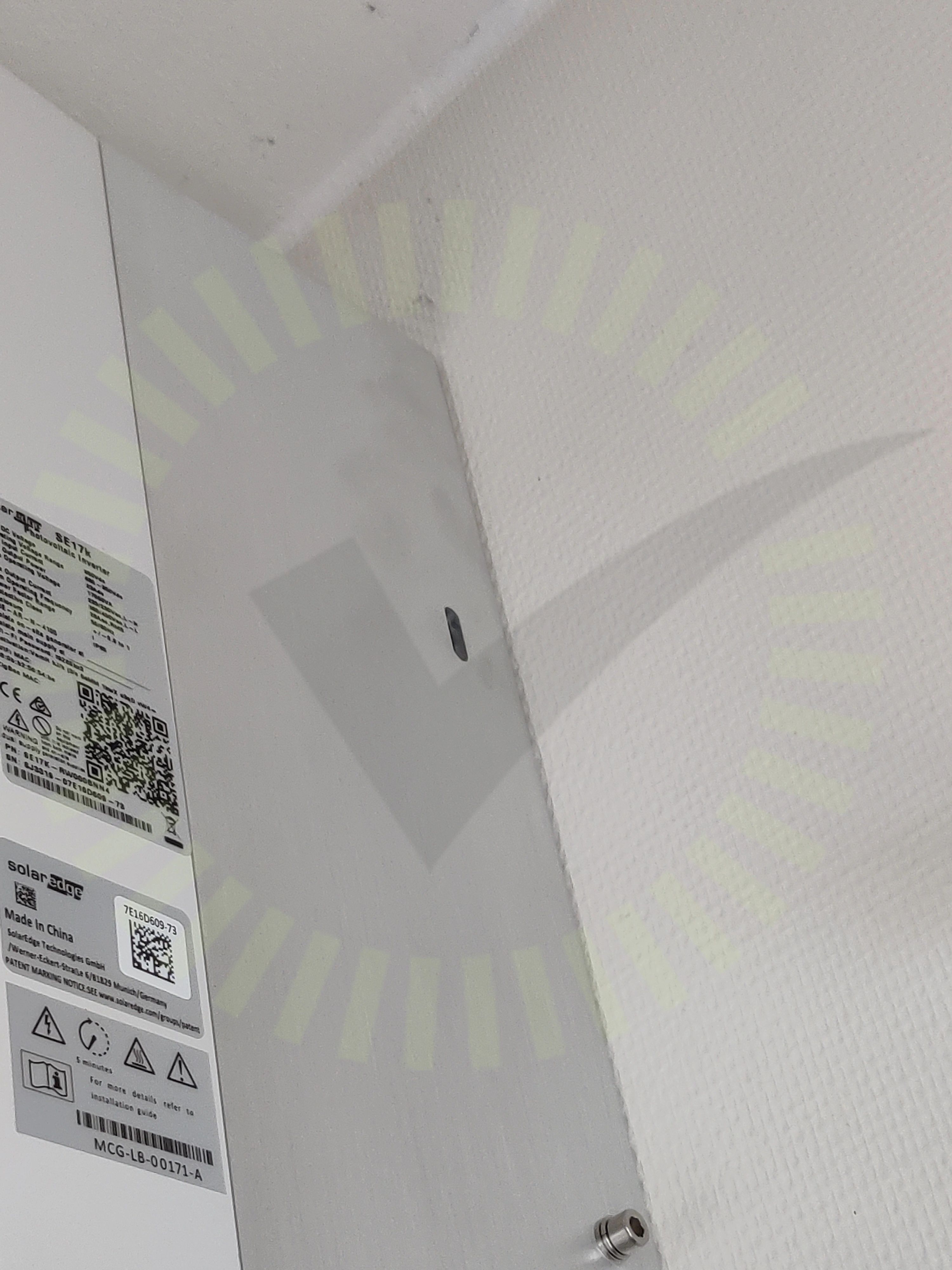

Växelriktare: Placering: Infästning
6.3 Växelriktare: Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Godkända kontrollpunkter
5/8
Växelriktare: El: Dubbelisolerad
Växelriktare: El: Kontakter
Växelriktare: Internet
Växelriktare: Placering: Rakt monterad
Växelriktare: Placering: Utrymme
