Besiktningsrapport

8.5

Installation av

Bredsands El och Solteknik

Datum

27 juni 2022

Ort

Enköping, Uppsala län

Kabeluppfästning

Infästning: Infästning Råspont

Tillförlitligt fäst

+ 3

76% godkända

24% ej godkända

Om installationen

Paneler

JAM54S31 MR

Montagesystem

Van der Valk: ValkPitched - Clamp

Växelriktare

SunGrow: SG(5.0-20)RT

Installerad av Bredsands El och Solteknik som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning (5)Villa, JAM54S31 MR (10)Villa, Van der Valk: ValkPitched - Clamp (21)Växelriktare (23)

Varselmärkning

Anmärkningar

3/5

1.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

1.2 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.

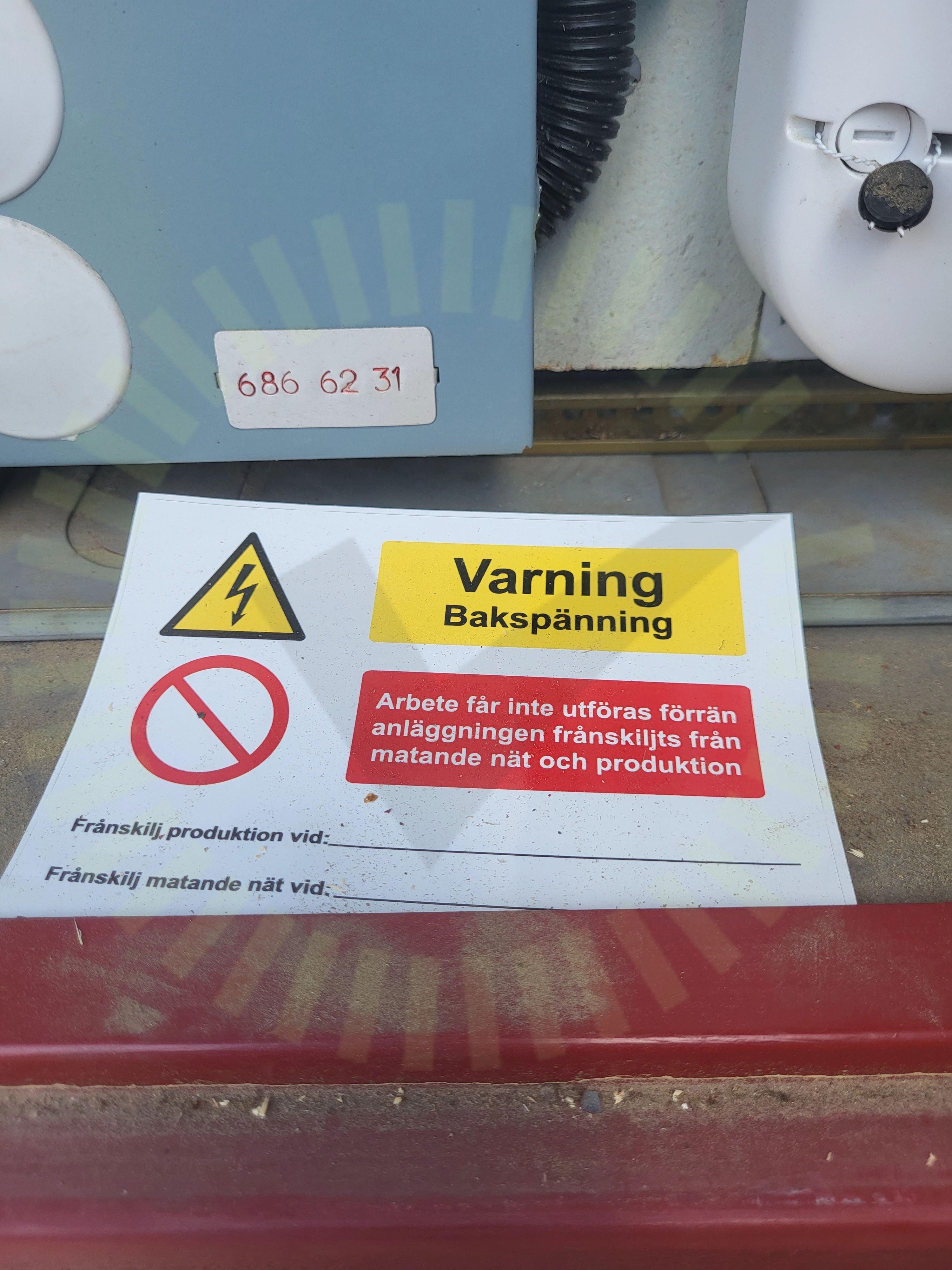

1.3 Varning för backspänning

Inte godkänd

Finns på plats men ej uppsatt.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

2/5

Märkning

Varning för likström

Villa, JAM54S31 MR

Anmärkningar

1/10

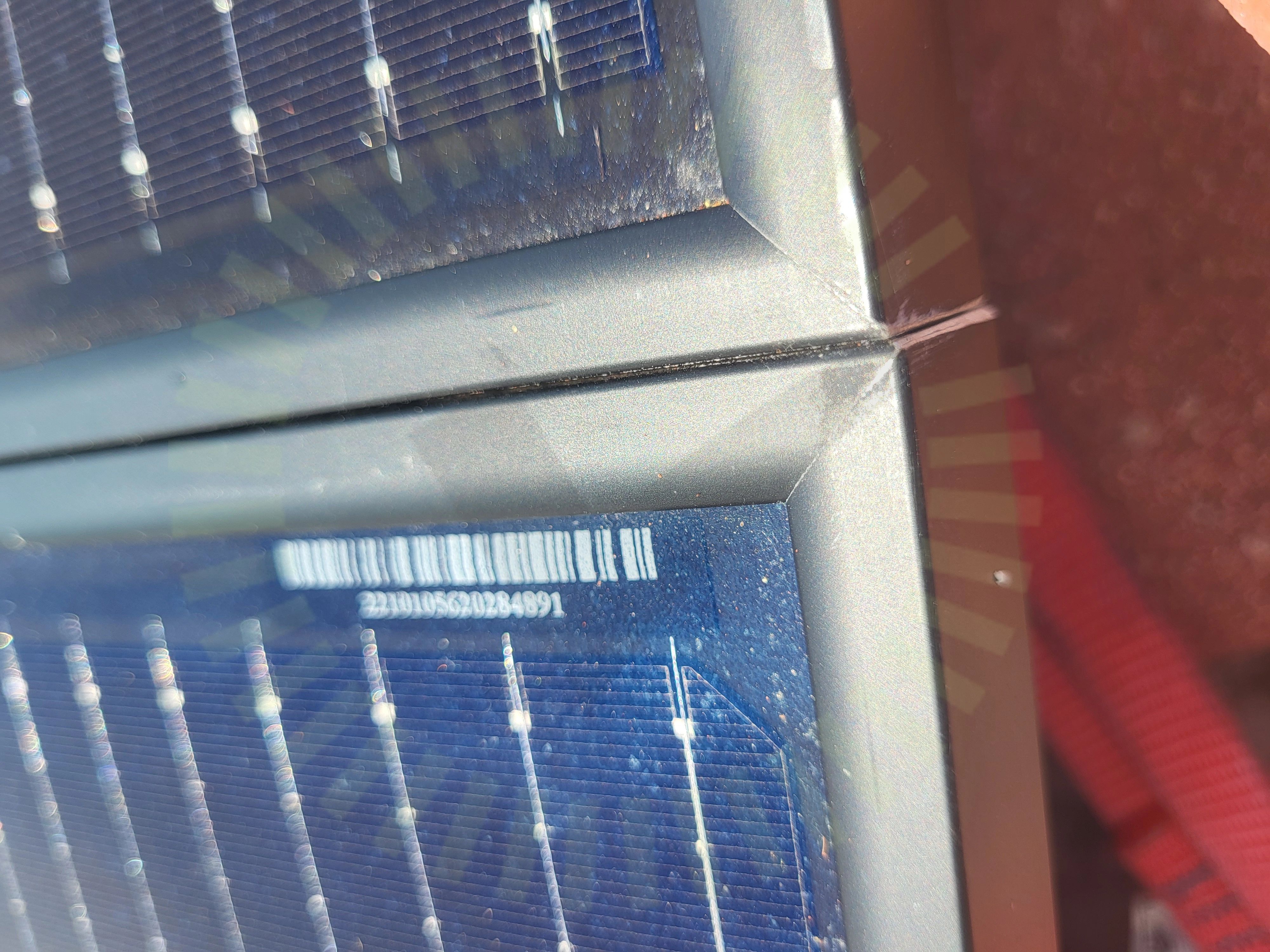

2.1 Panel separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Tillverkarens anvisningar

Godkända kontrollpunkter

7/10

Dragavlastade

Dräneringshål

Fästens placering

Föremål Bakstycke

Höjdskillnad

Skador

Skugga

Ej tillgängligt vid besiktning

2/10

Förbindelse av kontakter

Strängförläggning

Villa, Van der Valk: ValkPitched - Clamp

Anmärkningar

6/19

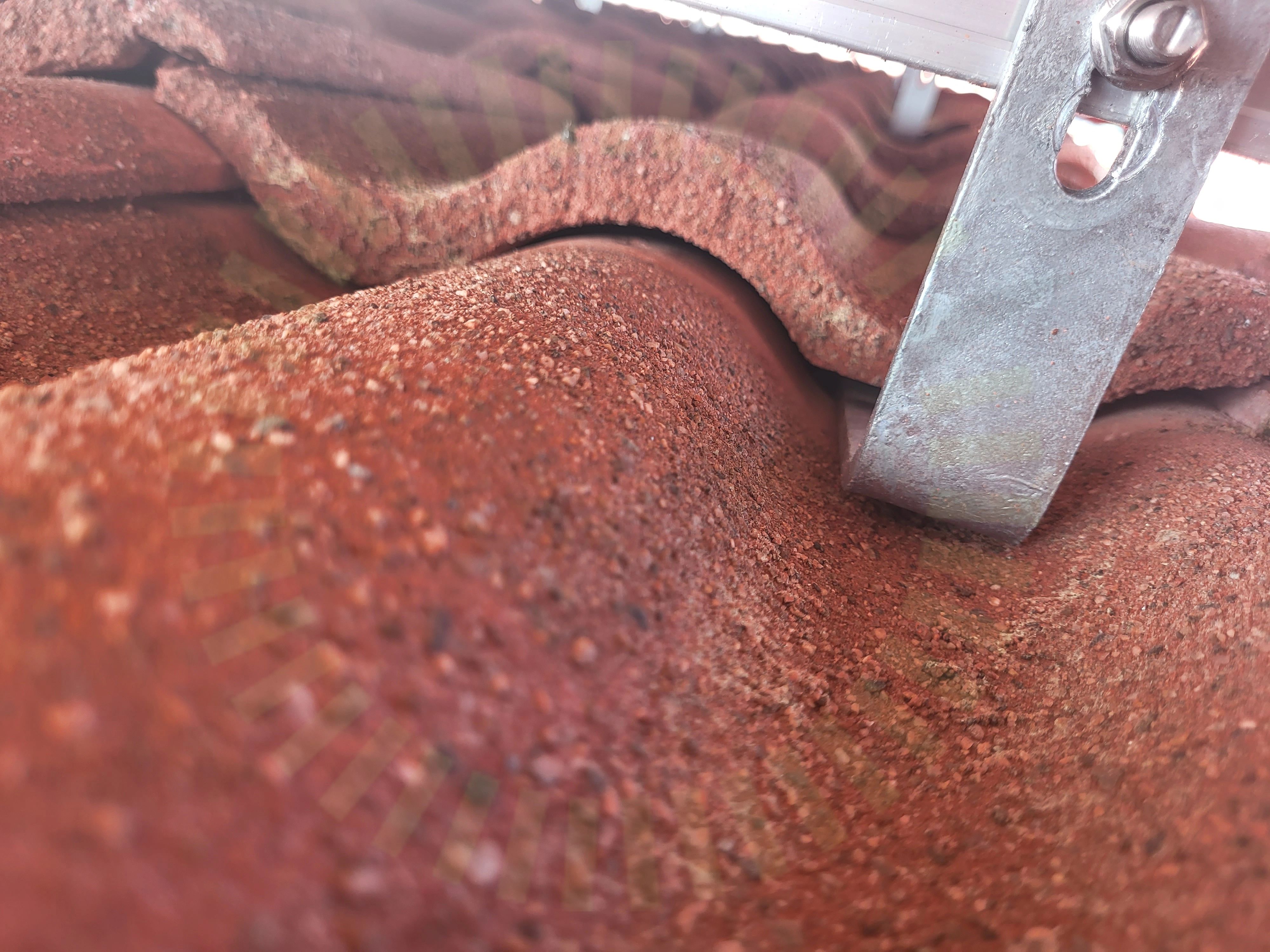

3.1 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

3.2 Infästning: CC mått

Inte godkänd

Lastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt ett CC mått på 60 cm min 107 cm max.

Tillverkarens anvisningar

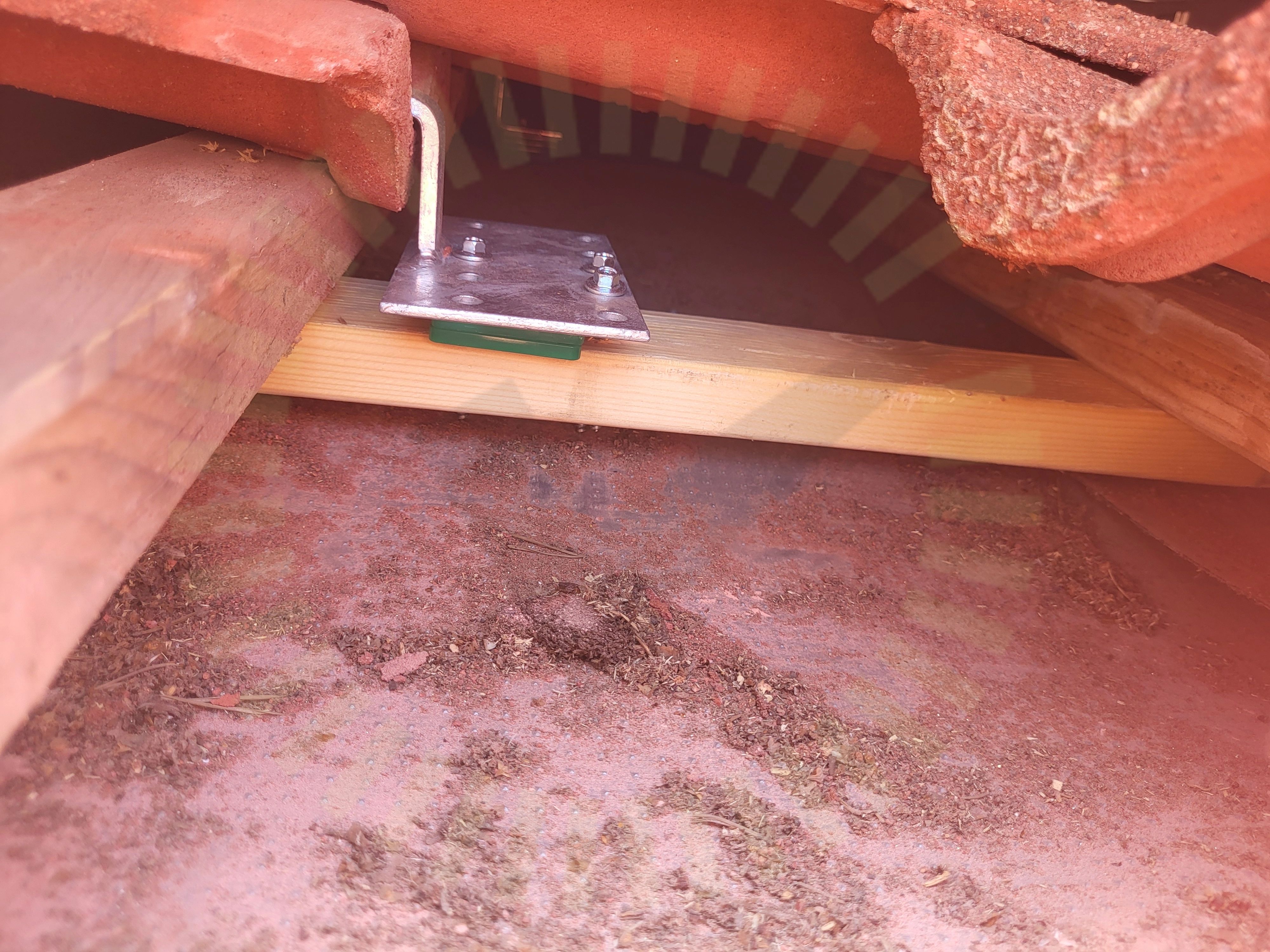

3.3 Infästning: Infästning Råspont

Inte godkänd

Fästena är inte monterade I takstolarna utan man har skruvat en 35x70 mm bräda i mellan grovläkten. Undermålig konstruktion.

Tillverkarens anvisningar

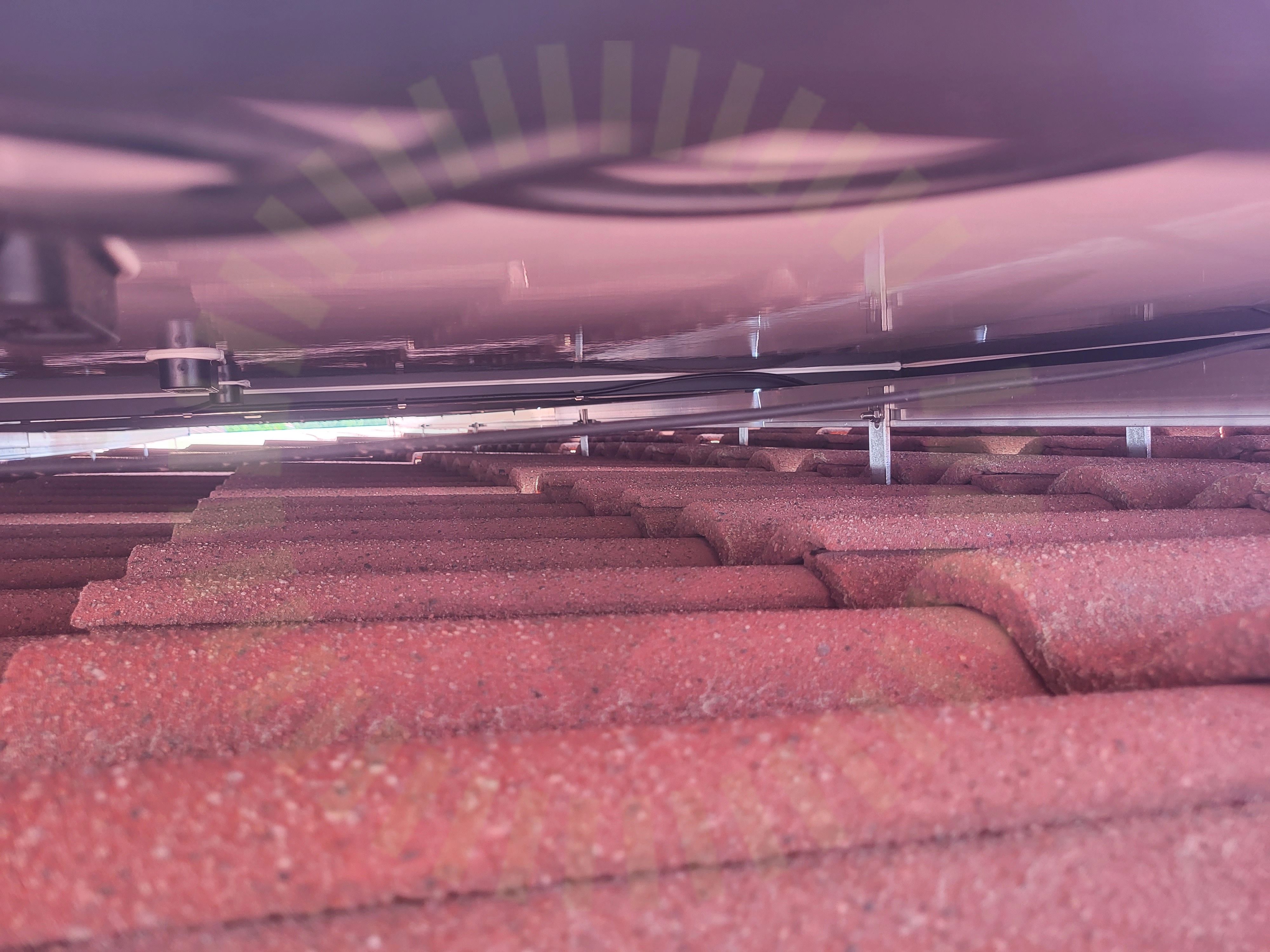

3.4 Kabeluppfästning

Inte godkänd

Kablar saknar stöd mellan skenorna utan hänger fritt.

SS 436 40 00 (712.521.101 och 522.8.4)

3.5 Skenor: Överhäng

Inte godkänd

Lastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/19

Fästen: Slutfäste

Främmande material

Infästning: Urspårning

Mittfäste

Montagesystem: Skador

Panelfäste: Panelramens tjocklek

Shims

Skarp kant

Skenor: Infästning

Skydd

Väderbeständigt material

Ej tillgängligt vid besiktning

2/19

Infästning: Infästning Takstol

Skenor: Skarv

Växelriktare

Anmärkningar

2/21

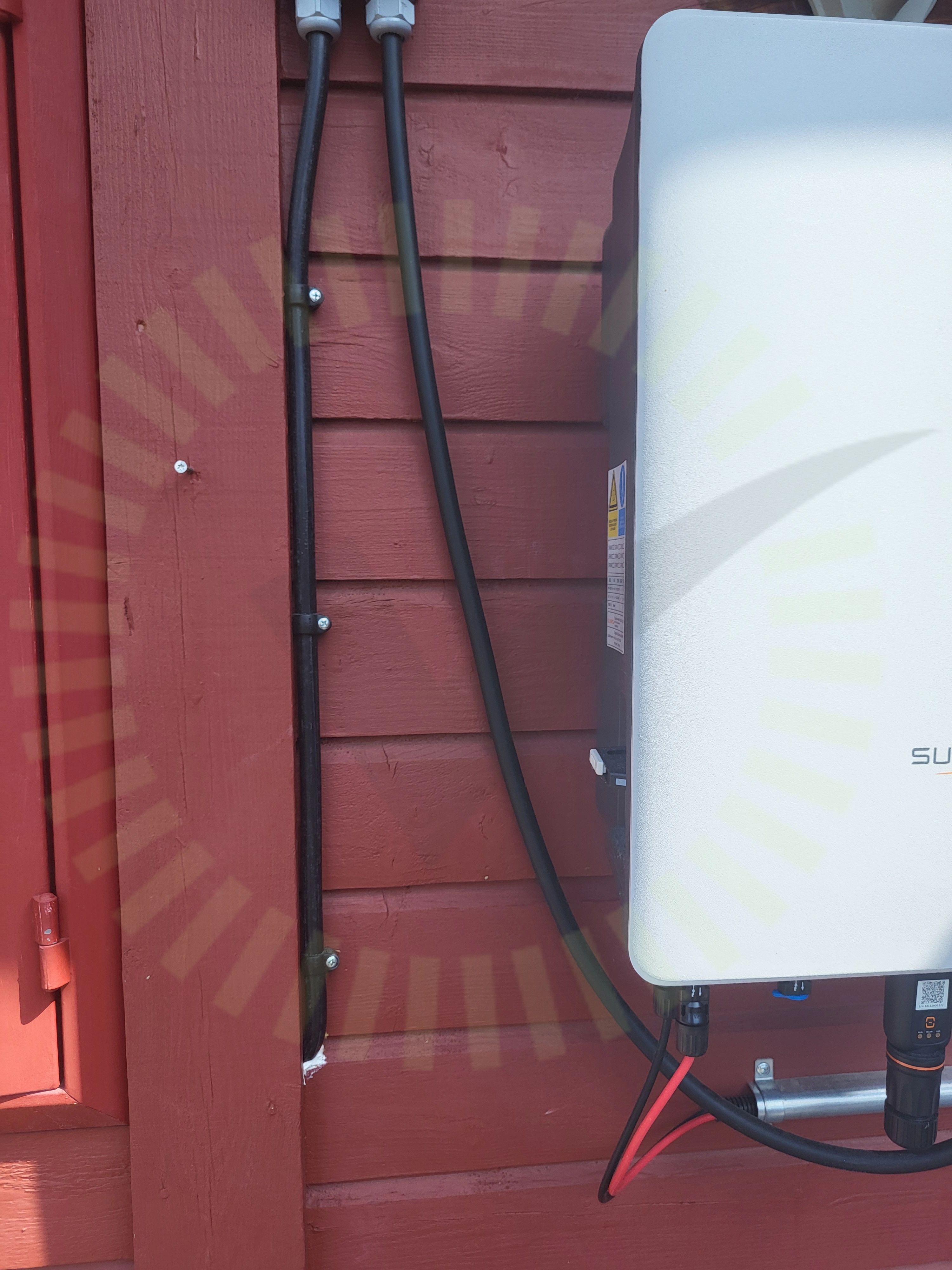

4.1 AC Uppfästning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

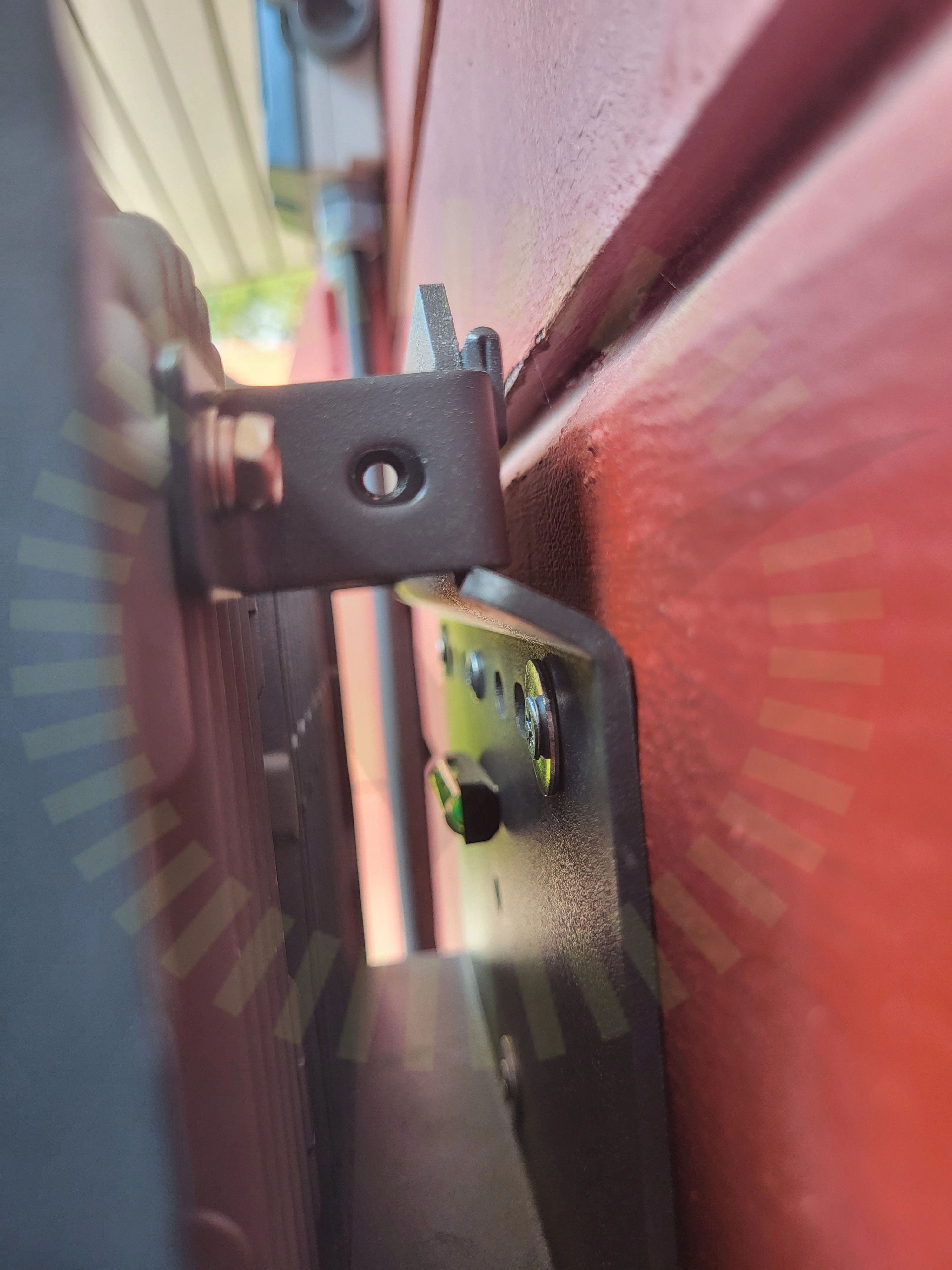

4.2 Placering: Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/21

AC Böjradie

AC Genomföringar

AC Skador på kabel

Anslutning

Avstånd

DC Genomföringar

DC Kablage dubbelisolerad

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Förskruvning

Infästning

Kabel

Säkring

Skador

Utrymme

Växelriktare: El: Kontakter

Vinkel
