Besiktningsrapport

8.5

Installation av

CellSolar

Datum

8 april 2022

Ort

Lyckeby, Blekinge län

Kontakter: Förbindelse

Kablar: Dragavlastade

Solpaneler: Fästen: Överlappning

+ 4

85% godkända

15% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+BB)

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000 (12-17KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Varselmärkning (5)Villa, Hyundai: HiE-S(XXX)VG (BF+BB) (16)Villa, K2: SingleRail: CrossHook 3S (18)Växelriktare (22)

Säkerhetsbrytare AC

Anmärkningar

1/6

1.1 Förskruvningar

Inte godkänd

Förskruvning på ovansidan av brytaren riskerar att läcka. Tätning runt slang är ej ordentligt tät.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

1/5

2.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

4/5

Informering av solceller

Märkning

Tillförlitligt fäst

Varning för backspänning

Villa, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

4/16

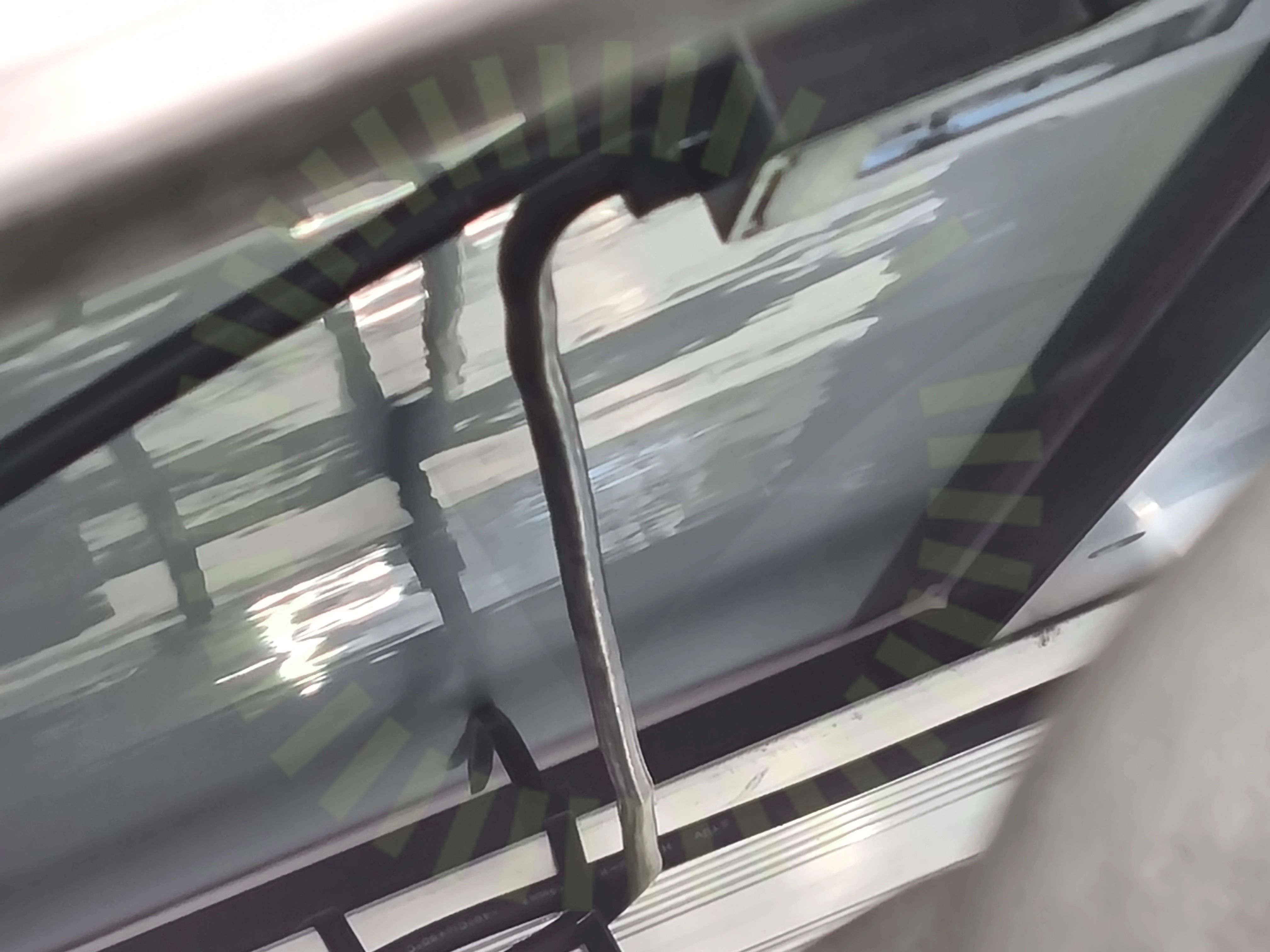

3.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

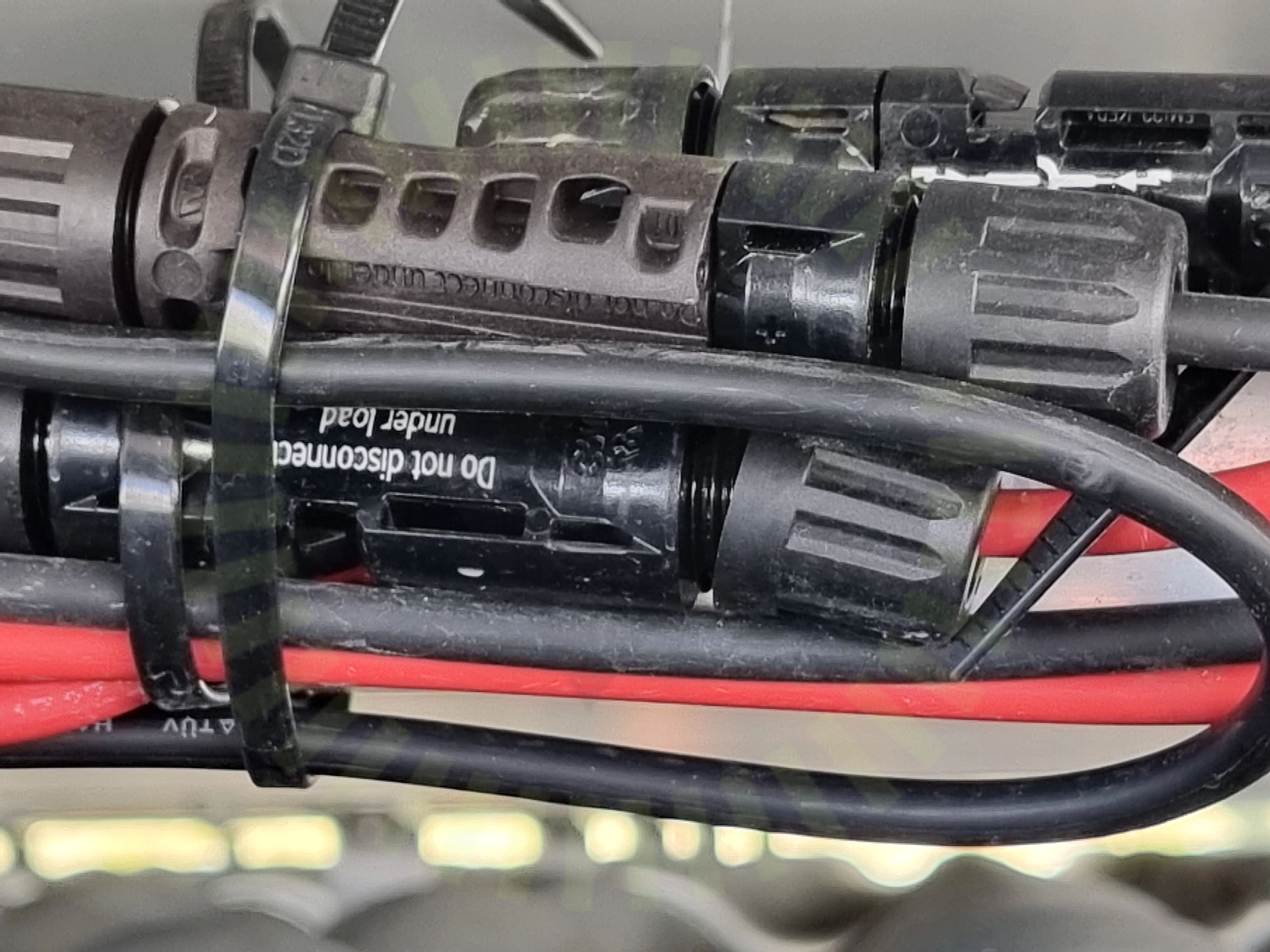

3.2 Kontakter: Förbindelse

Inte godkänd

Kontakterna som är monterade på installatörer kablar är ej korrekt utfört. Förskruvningen sitter på snett.

SS 436 40 00 (712.526.1)

3.3 Solpaneler: Fästen: Överlappning

Inte godkänd

Paneltillverkaren kräver ett avstånd på 1.5 mm mellan klämmans vägg och panelens ram. Några klämmor överlappar för lite på panelerna.

Tillverkarens anvisningar

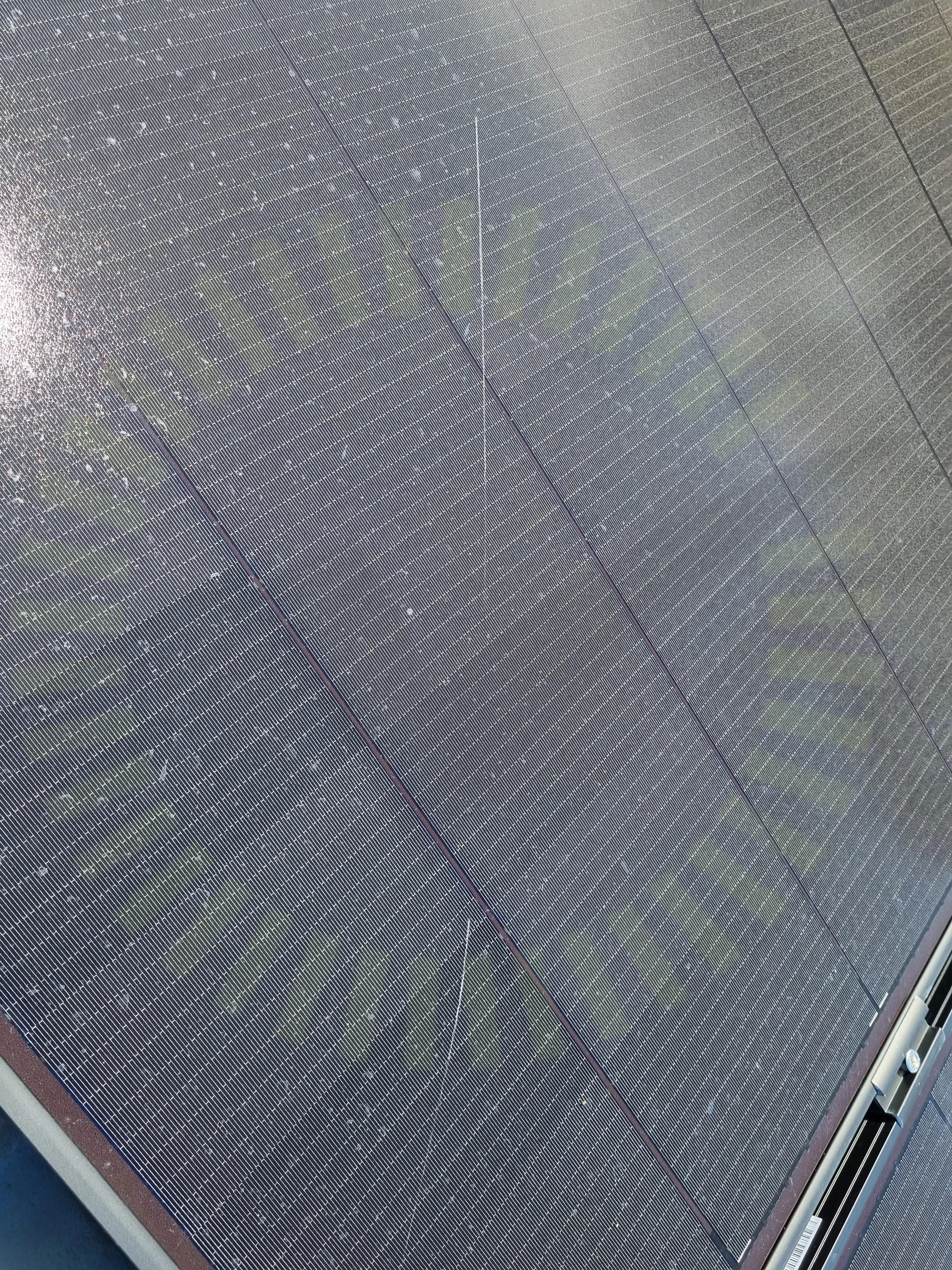

3.4 Solpaneler: Skador

Inte godkänd

Mindre skador noterade på panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/16

Placering: Höjdskillnad

Placering: Skugga

Ram: Dräneringshål

Solpaneler: Avstånd till tak

Solpaneler: Bakstycke: Föremål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Storlek

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Sträng: Förläggning

Sträng: Paneler

Sträng: Spänning

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar

4/17

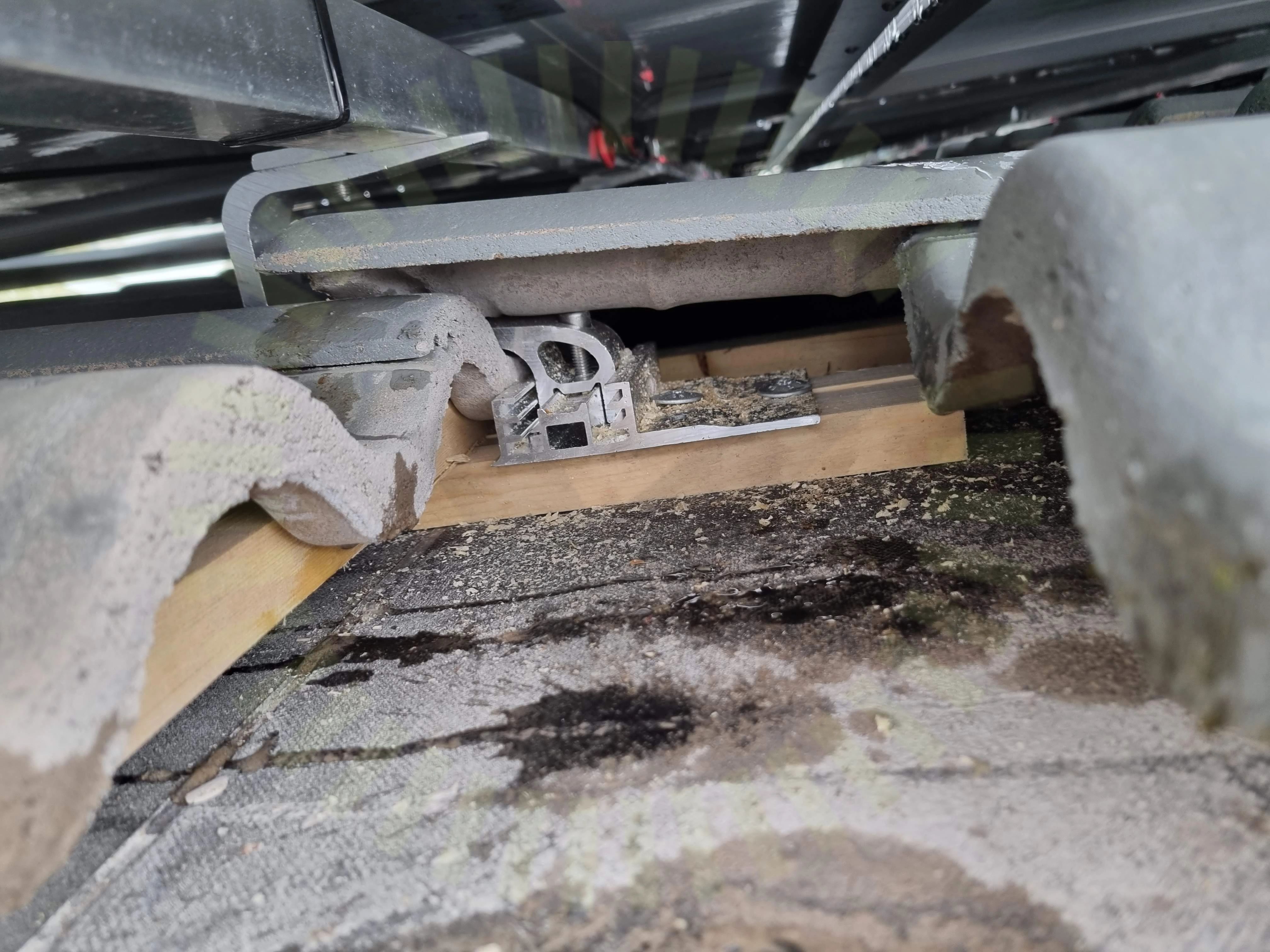

4.1 Infästning: Infästning Råspont

Inte godkänd

Tillverkarens krav för montering i råspont uppfylls ej.

Tillverkarens anvisningar

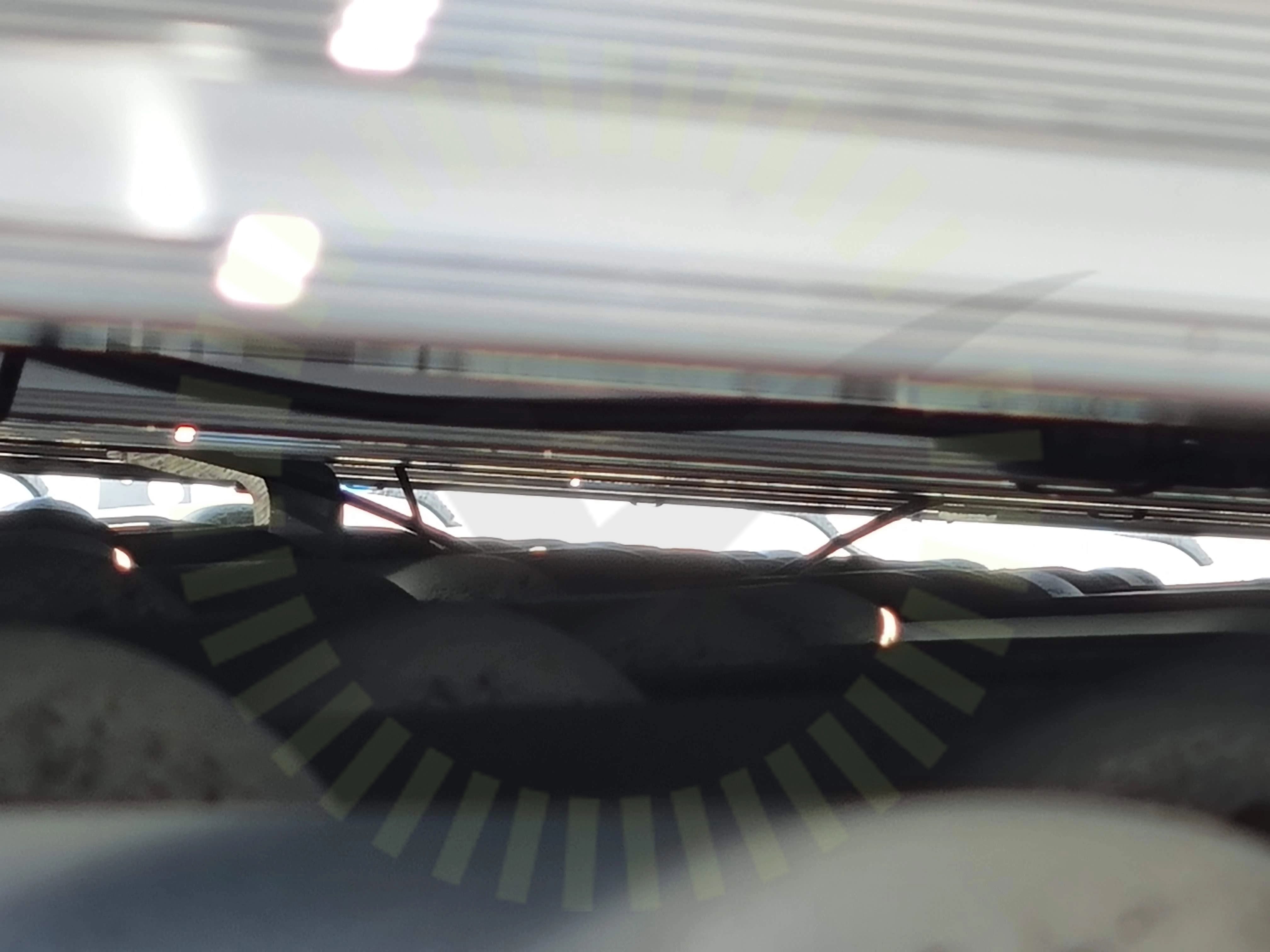

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

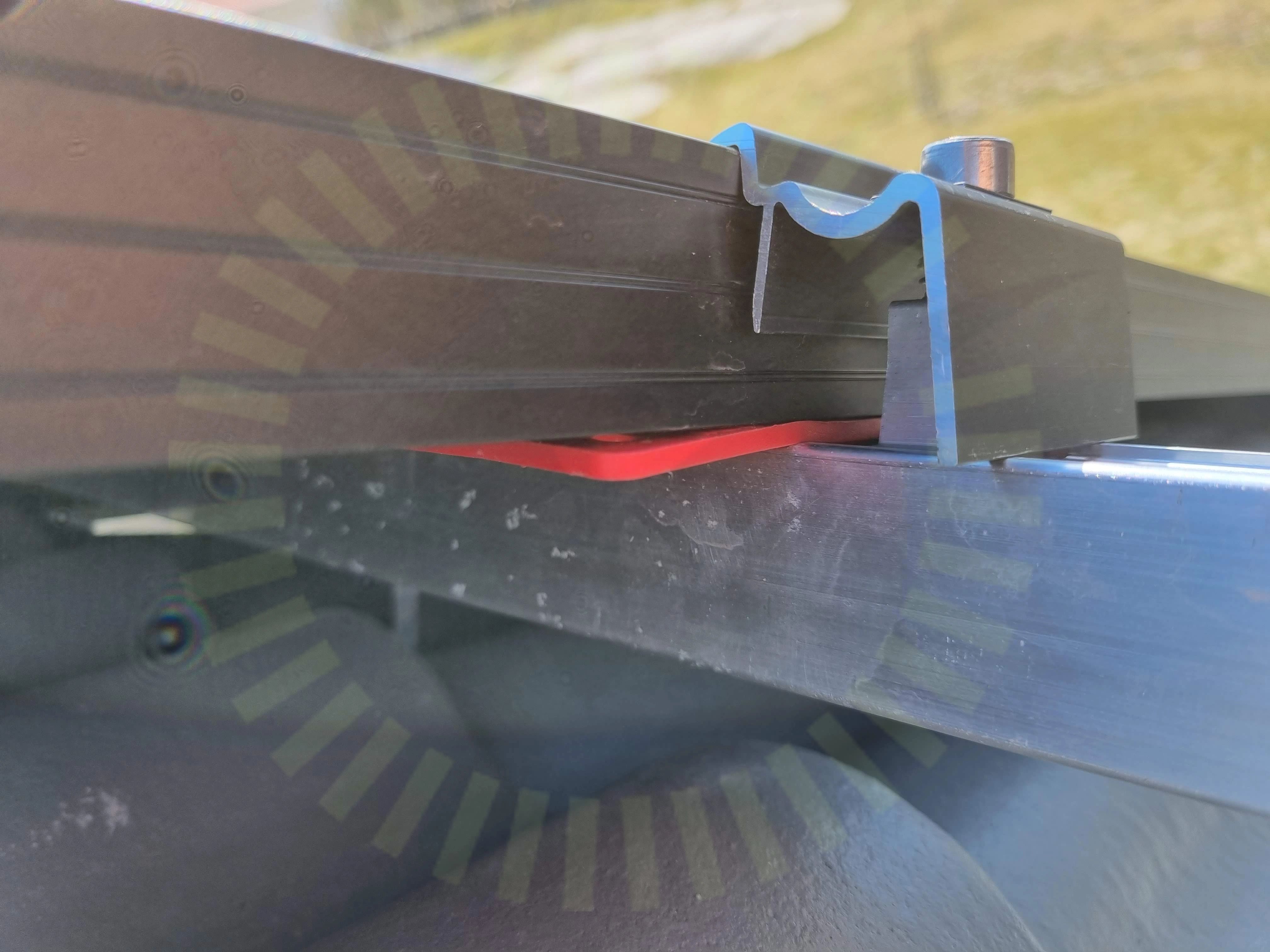

4.3 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart. K2 godkänner ej metoden. K2 har lösningar för att kontra höjdskillnad i montaget.

Tillverkarens anvisningar

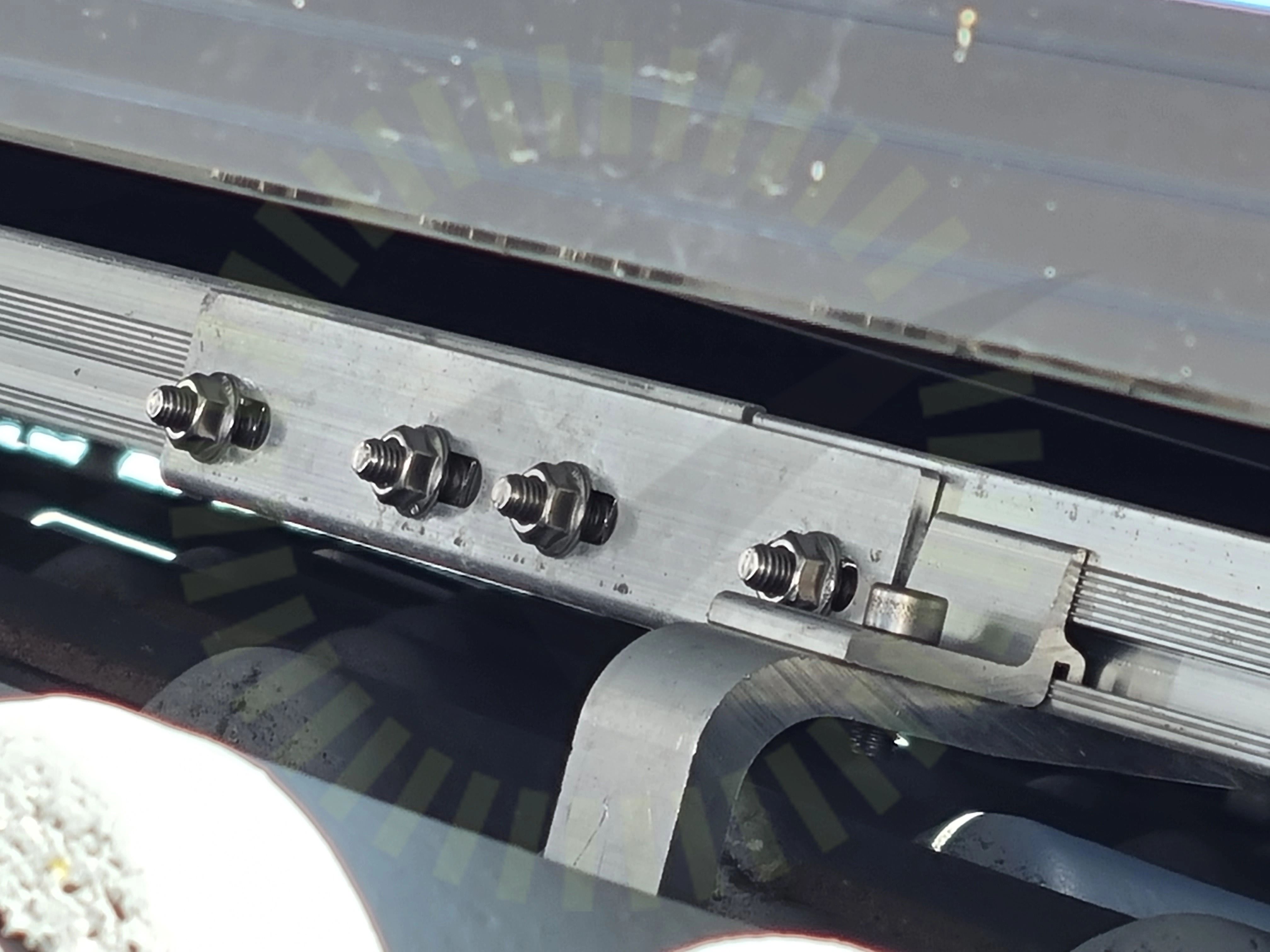

4.4 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skenkoppling ska vara jämt fördelad med två bultar i varje skena.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/17

Fästen: Mittfäste

Fästen: Slutfäste

Infästning: Avstånd panna

Infästning: CC mått

Infästning: Infästning Takstol

Infästning: Urspårning

Montagesystem: Taklutning

Skador

Skarp kant

Skenor: Infästning

Skenor: Överhäng

Skydd

Väderbeständigt material

Växelriktare

Godkända kontrollpunkter

22/22

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: El: Förskruvning

Växelriktare: El: Ingångar

Växelriktare: El: Kontakter

Växelriktare: El: PE

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme
